VMV-30精密机用虎钳结构设计

　　在常规铣削、磨削、精密检测工序的装夹环节中，机用虎钳是车间工位上出现频率极高的通用工装，这款VMV-30型虎钳的结构设计完全围绕中小尺寸精密零件的装夹需求展开，没有冗余的装饰性结构，所有几何特征都服务于装夹刚性、操作便捷性与工位适配性。从实际加工场景来看，这类虎钳多搭配立式加工中心、工具磨床、坐标测量机使用，针对的是有色金属、小型钢件、工程塑料坯料的批量或单件装夹，尤其适合小型精密零件的二次加工工序，比如小型模具镶件的精铣、电子连接器模具零件的磨削、小型工装零件的钻孔攻丝等场景，能避免大规格虎钳占用过多工作台面、操作行程冗余的问题。

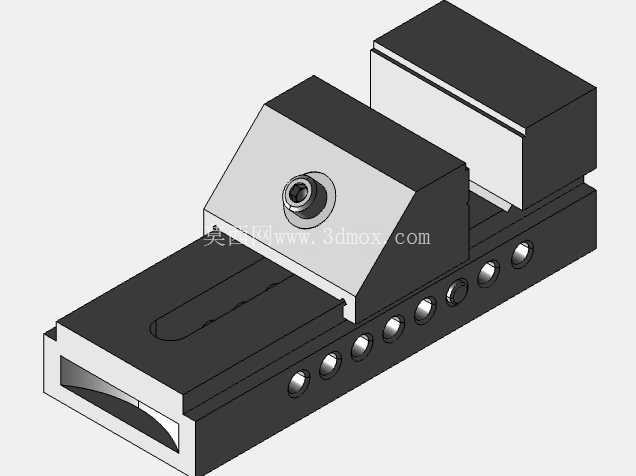

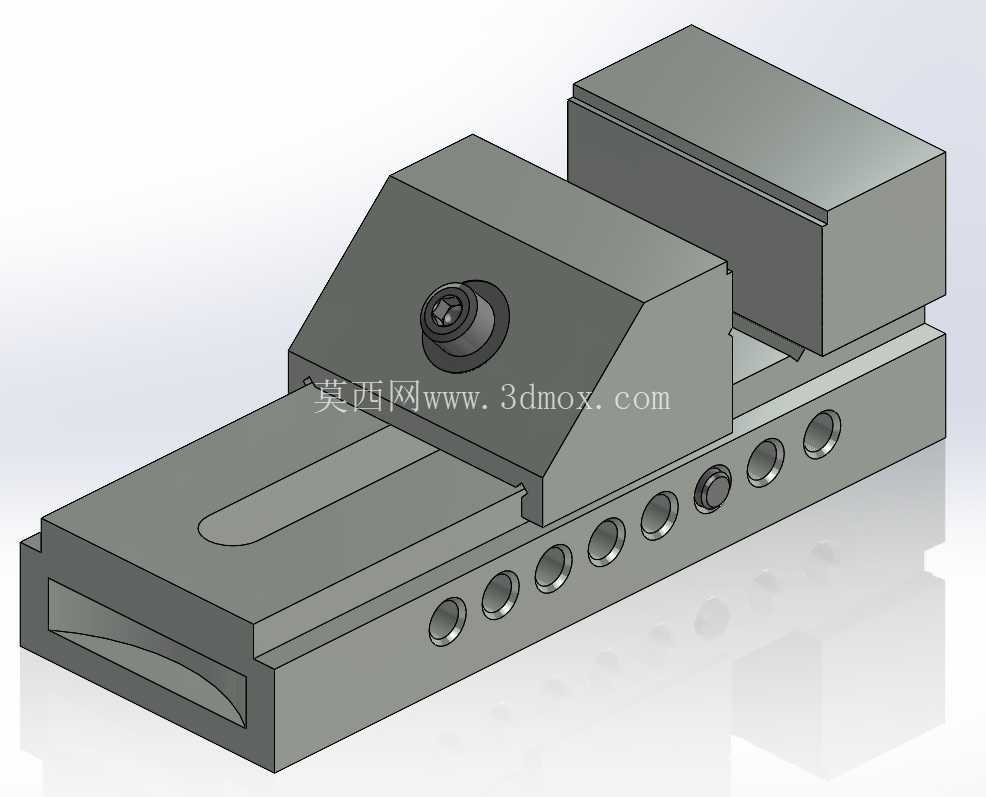

　　从功能特性上看，该虎钳采用固定钳身搭配活动钳口的经典结构，钳身主体采用一体化长条形布局，侧面排布的等距定位孔可配合机床工作台的T型槽定位键实现快速位置校准，不需要每次装夹都反复打表找正虎钳的固定钳口垂直度，能大幅缩减工位准备的辅助时间。钳口开口尺寸设定为99毫米，对应可夹持的工件最大厚度接近100毫米，覆盖了绝大多数小型精密零件的装夹尺寸范围，72毫米的钳口宽度能保证夹持面的接触面积足够，在夹持规则矩形坯料时不会因为接触面积过小导致工件压痕或者装夹变形，针对薄壁类小型零件，也可以通过更换软钳口的方式适配特殊装夹需求，钳身中部的长条形避让槽既可以减轻钳身整体重量，也能在加工贯通类特征时给刀具留出退刀空间，避免刀具直接切削到钳身本体造成损伤。

　　设计思路上，这款虎钳没有采用复杂的液压或气动夹紧结构，而是采用单螺钉驱动的机械夹紧方式，驱动螺钉布置在活动钳块的斜向安装位，操作时只需要用内六角扳手转动螺钉就能推动活动钳块沿钳身导轨面平移夹紧，这种结构的优势在于夹紧力的反馈直接，操作人员可以根据工件的材质特性灵活控制夹紧力度，针对易变形的薄壁件、软质金属件可以避免夹紧力过大导致的工件变形，同时机械结构的故障率极低，车间日常使用中不需要复杂的维护，只需要定期清理导轨面的切屑、加注少量润滑油就能保证长期的夹紧精度。钳身的导轨面采用一体化铣削成型，活动钳块与钳身的配合面经过精密研磨，夹紧过程中活动钳块不会出现上翘或者偏移，能保证钳口的平行度长期维持在较高精度范围内，满足精密加工的装夹公差要求。

　　从安装边界来看，这款虎钳的整体底座为平直矩形结构，底面经过平面磨削处理，安装时可以直接贴合机床工作台面，配合侧面的定位孔与工作台的定位块配合，能快速将虎钳的固定钳口找正到与机床X轴平行的状态，整体高度控制在适合人工操作的区间，操作人员站在机床工位上不需要过度抬臂就能完成工件的装夹与拆卸，符合人机工程学的操作要求。钳身侧面的多个等距孔位除了定位作用外，也可以配合压板组件实现虎钳在工作台不同位置的固定，不需要依赖传统的T型螺栓从底座穿装，在小型工作台面上安装时的灵活性更高。在实际使用中，这类虎钳的活动钳块行程刚好匹配最大开口尺寸，不会出现空行程过长导致的操作效率降低问题，夹紧螺钉的头部采用标准内六角结构，和车间常用的内六角扳手完全通用，不需要配备专用的操作工具，进一步降低了现场使用的适配成本。

　　针对精密加工场景的需求，这款虎钳的所有棱角位置都做了小倒角处理，避免日常操作中尖锐棱角划伤操作人员或者工件表面，钳身的排屑空间设计合理，加工过程中产生的切屑不会堆积在导轨配合面内，每次加工完成后只需要用压缩空气就能轻松清理残留切屑，不会因为切屑卡滞影响活动钳块的移动精度。和大规格机用虎钳相比，这款虎钳的整体重量更轻，单人就能完成在不同机床工位之间的搬运转移，适合多品种小批量的柔性生产场景，在需要频繁更换工装的加工车间里，这种轻量化、高精度、易操作的虎钳往往比复杂结构的夹紧工装实用性更强，能覆盖从粗加工到半精加工、甚至部分精加工工序的装夹需求，不需要针对小型零件专门定制专用夹具，有效降低了中小零件加工的工装成本。
