齿轮传动式电动线性推杆执行机构

　　在工业自动化生产线的工位切换、物流分拣线的挡料机构、智能家居的电动升降桌、医疗护理设备的体位调节、光伏板的角度追日调整这类需要直线往复推拉动作的场景里，齿轮传动式线性执行器是替代气缸、液压缸的高适配性动力部件，无需配套气源、液压站等复杂外围动力源，仅需接入对应规格的直流或交流电源即可实现稳定的直线位移输出，适配对安装空间、运维成本有严格要求的应用场景。

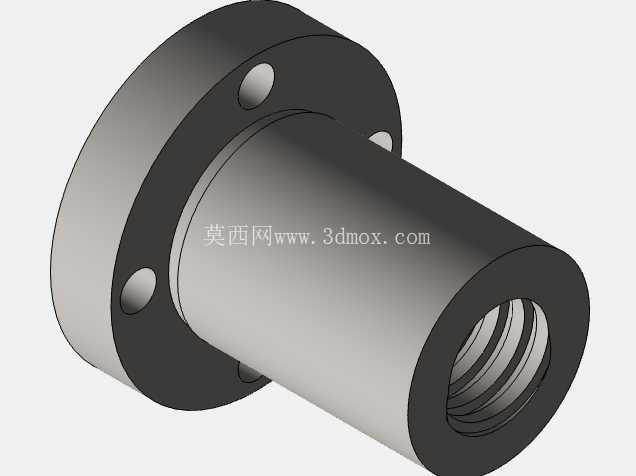

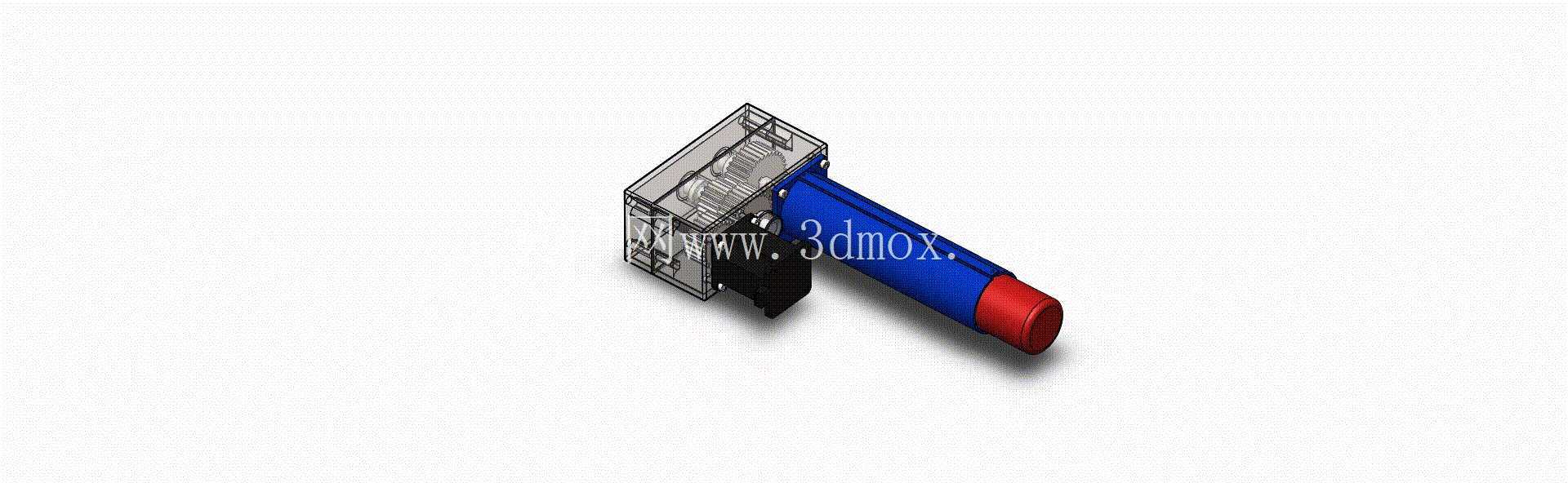

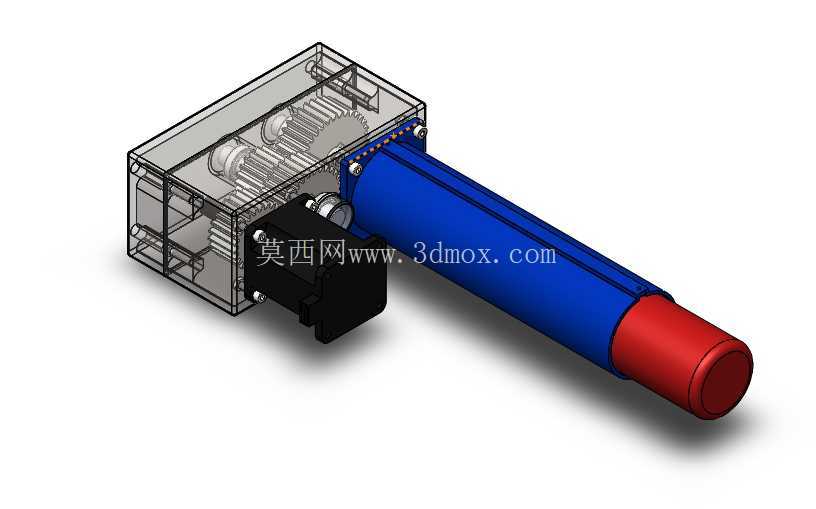

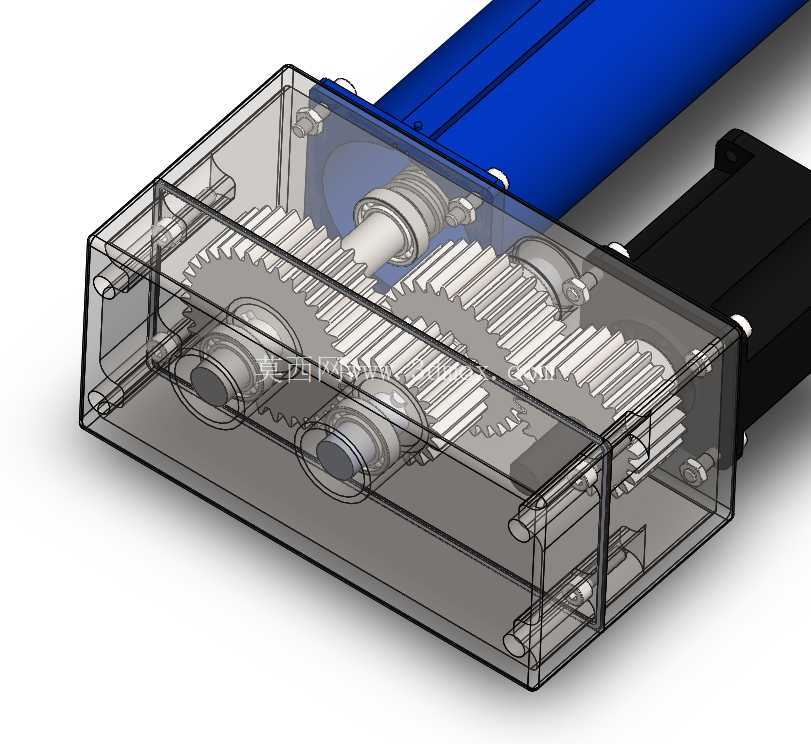

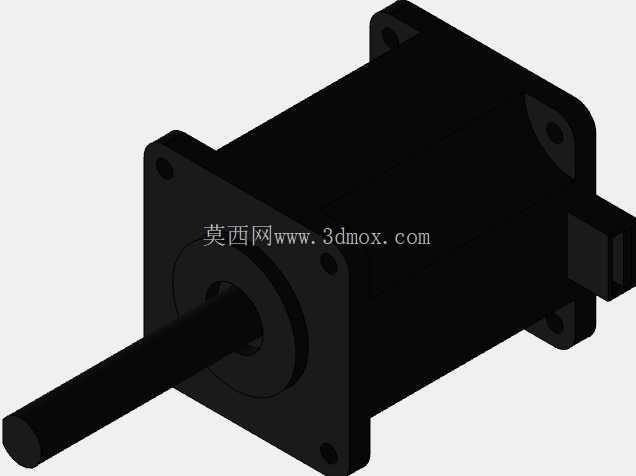

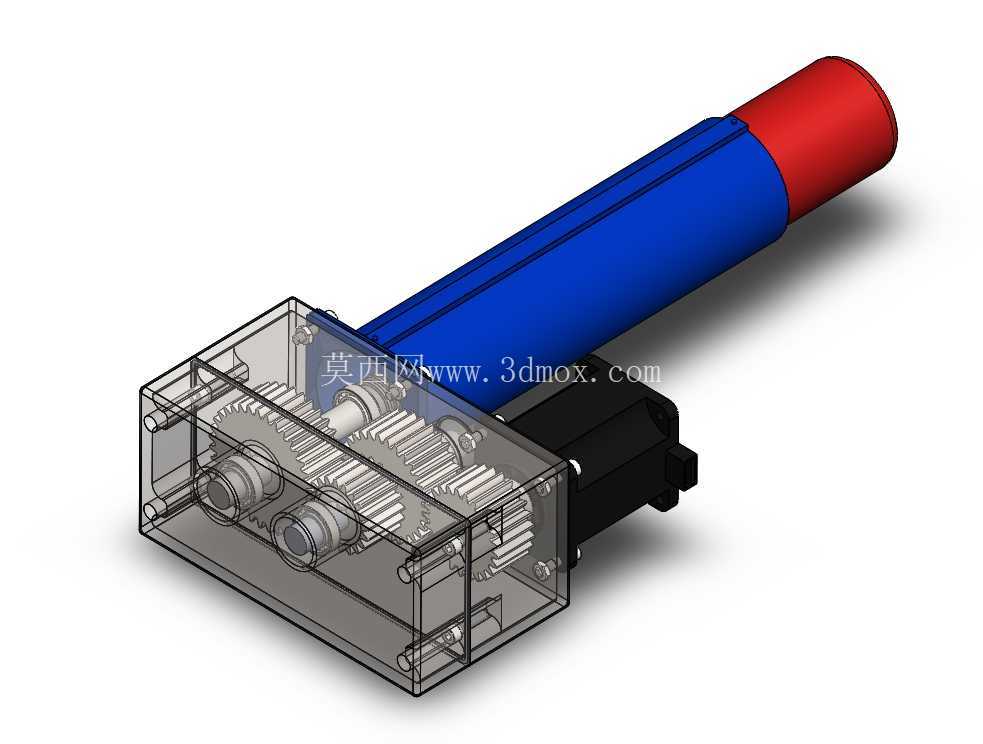

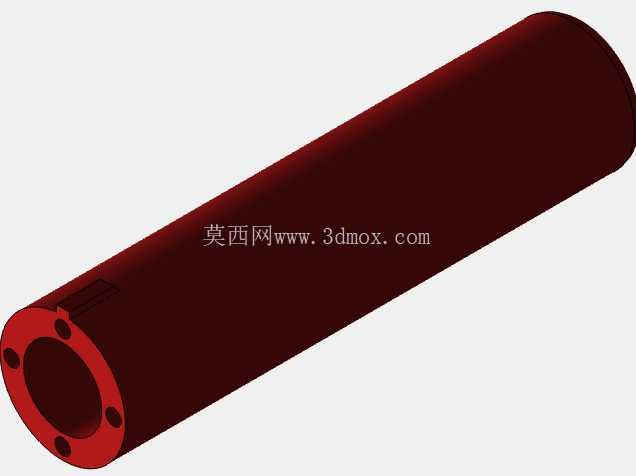

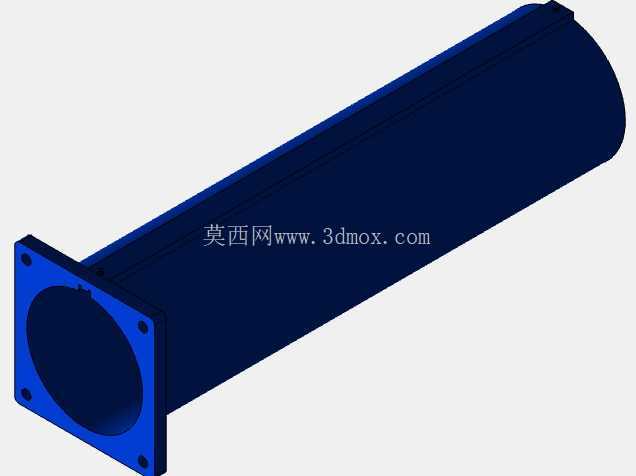

　　这款执行器采用平行轴齿轮组搭配丝杠副的传动结构，驱动端的动力输入接口预留了标准电机安装位，可根据负载等级匹配不同功率的驱动电机，齿轮组全部封装在半透明可视化的方形箱体内，既可以通过透明端盖直观观察齿轮啮合状态，也能在设备调试阶段快速排查卡滞、磨损等传动故障，箱体边角做了圆弧过渡处理，避免安装调试过程中尖锐边角造成的磕碰损伤。伸出的缸筒部分采用圆形截面结构，外层为高强度金属套筒，内部嵌套传动丝杠与导向铜套，可承受一定的径向偏载，避免推杆伸出较长行程时出现杆体弯曲、卡顿的问题，末端的红色端盖为行程硬限位缓冲结构，内置橡胶缓冲垫，可在推杆伸出到极限位置时吸收冲击载荷，避免齿轮、丝杠等硬传动部件受到刚性撞击出现断齿、螺纹变形等失效问题。

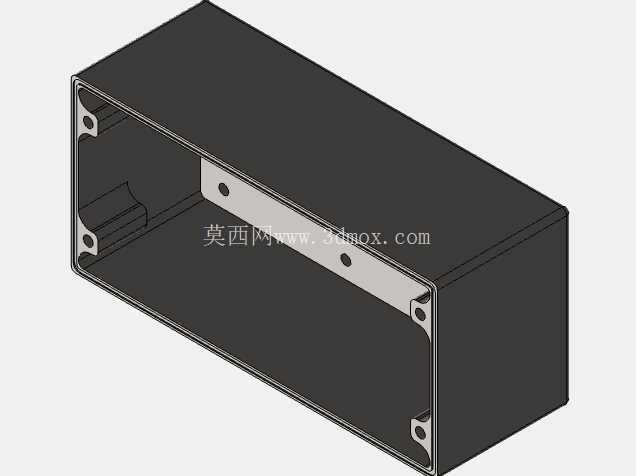

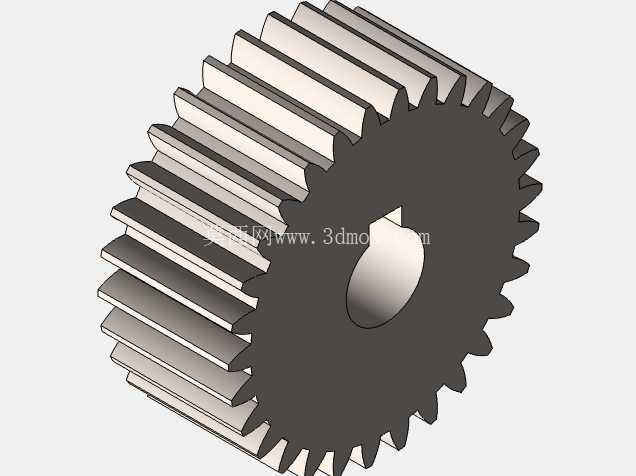

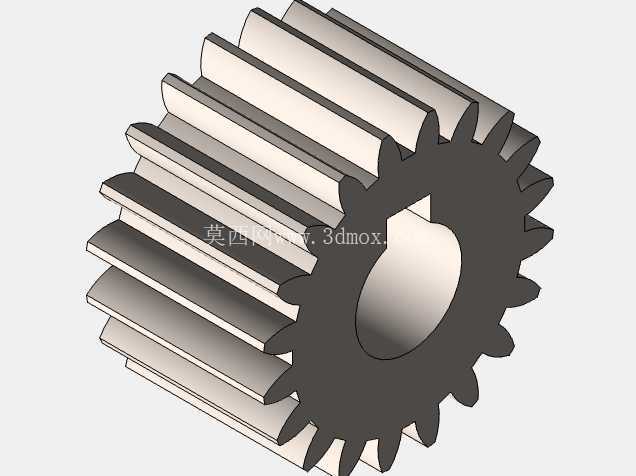

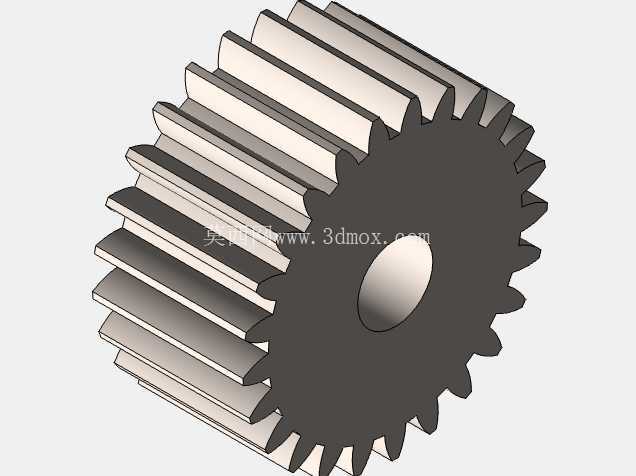

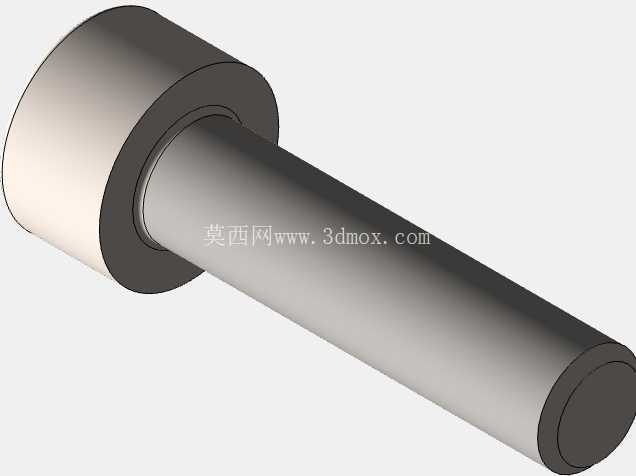

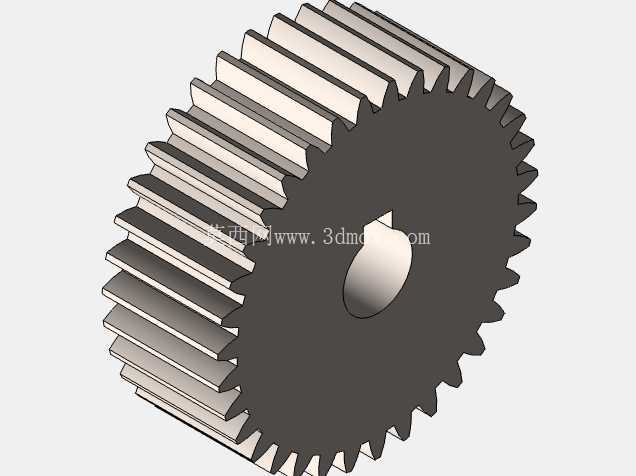

　　从安装边界来看，驱动箱体的侧面预留了四个对称分布的螺纹安装孔，可直接通过螺栓固定在设备的安装基板上，不需要额外设计定制转接支架，推杆末端可根据实际使用需求选配铰接耳、法兰盘、连接叉等不同的安装接头，适配铰接、刚性连接等不同的安装形式。整体结构的传动路径经过优化，电机输出的旋转动力经过三级平行轴齿轮减速后，传递到丝杠副转化为直线运动，齿轮组的模数、齿数配比经过扭矩匹配计算，在额定负载下的传动效率可保持在较高水平，同时齿轮啮合间隙控制在合理范围内，避免推杆往返动作时出现过大的回程间隙，影响位置控制精度。

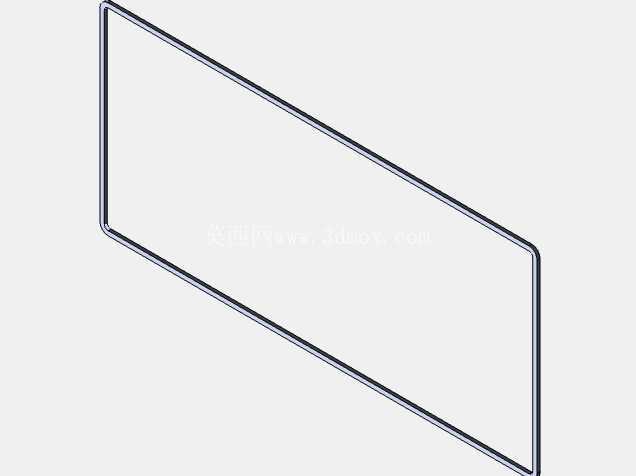

　　在实际选型应用时，需要根据现场的安装空间确认箱体的长宽高尺寸，避免与周边的设备结构件出现运动干涉，同时要核算推杆的额定推拉力、行程长度、运行速度是否匹配工况需求，这款结构的执行器在伸出全行程状态下，杆体的导向长度足够支撑额定负载，不会出现杆体下垂的问题，适合水平安装、垂直安装等多种安装姿态。箱体的密封结构可满足常规工业车间的防尘要求，若应用在多粉尘、高湿度的特殊工况，可在箱体接缝处增加密封胶条、在推杆伸出端增加防尘护套，进一步提升防护等级。

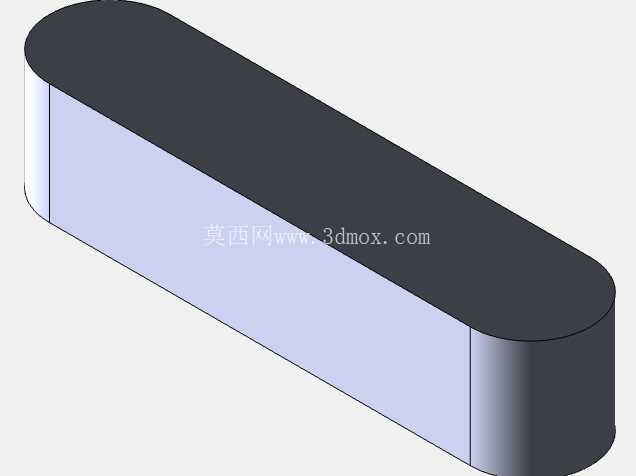

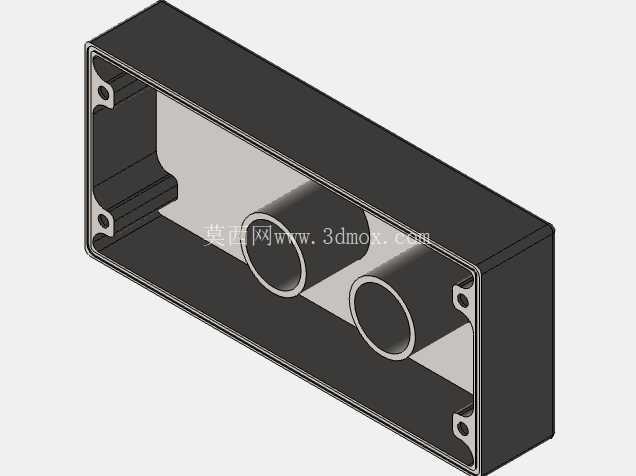

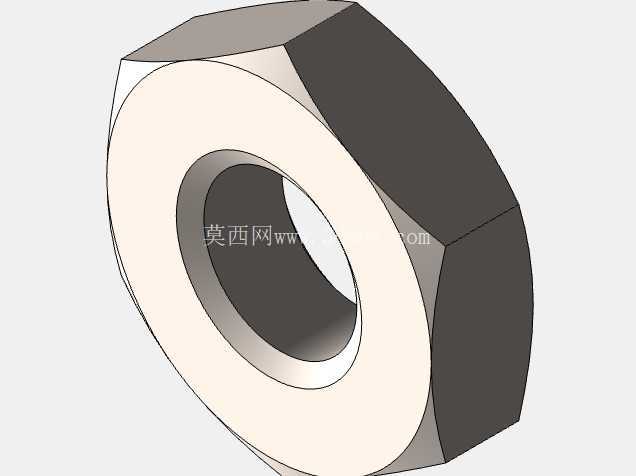

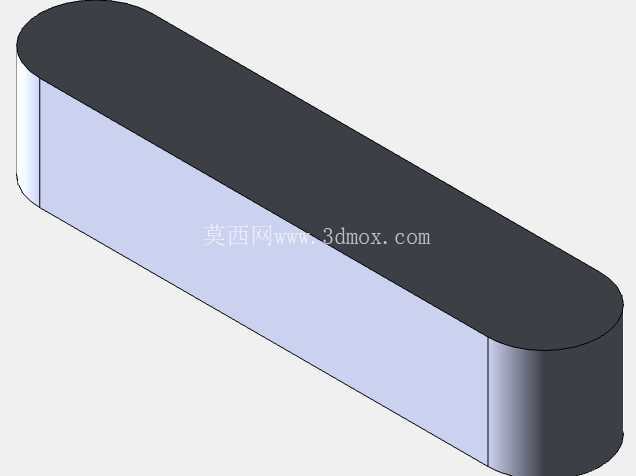

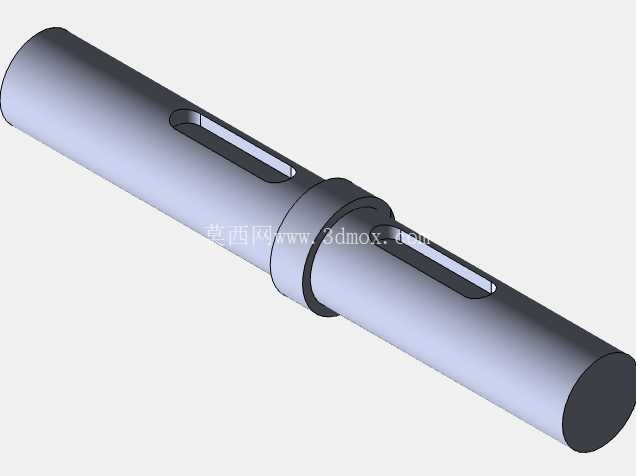

　　结构设计阶段，建模过程中对所有齿轮的啮合参数做了干涉检查，确保齿轮在全啮合过程中不会出现齿顶干涉、根切等问题，丝杠与齿轮输出轴的连接采用键连接加锁紧螺母的固定形式，可传递较大的传动扭矩，不会出现轴与传动件打滑的问题。推杆的导向套采用自润滑铜基材料，长期往复运行不需要额外加注润滑脂，降低了设备的日常运维工作量，驱动箱体的剖分面采用止口定位，装配时可快速保证上下箱体的同轴度，降低装配难度，提升批量生产时的装配一致性。

　　这类线性执行器相比传统的气动推杆，不需要配套空压机、气管、电磁阀等一系列外围元件，不会出现气源压力波动导致推力不稳定的问题，动作位置的重复精度更高；相比液压推杆，不存在液压油泄漏污染现场环境的问题，运维成本更低，尤其适合对清洁度有要求的食品加工、医疗设备、电子组装等行业的直线驱动场景。在设备改造项目中，这类集成化的线性执行器可直接替换原有老旧的气动、液压驱动部件，不需要对设备的安装结构做大规模改动，适配性较强。
