双龙门数控板材加工设备结构设计

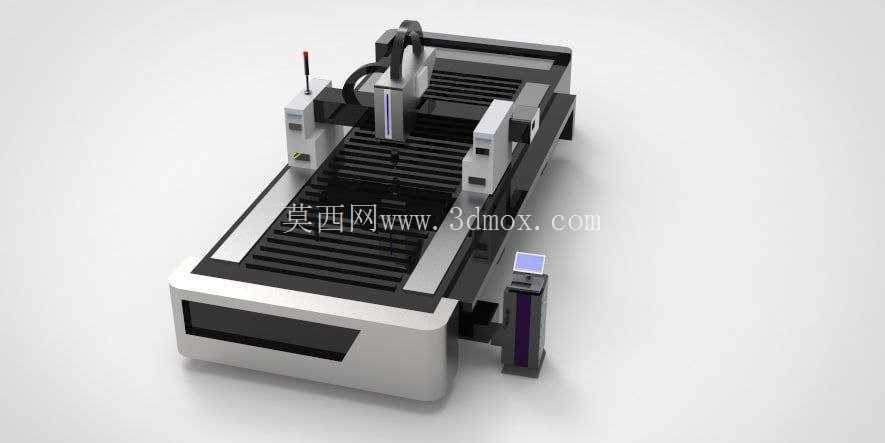

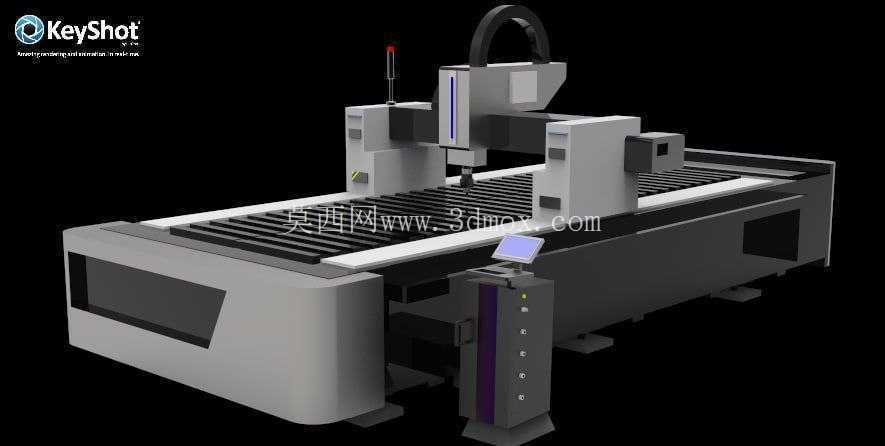

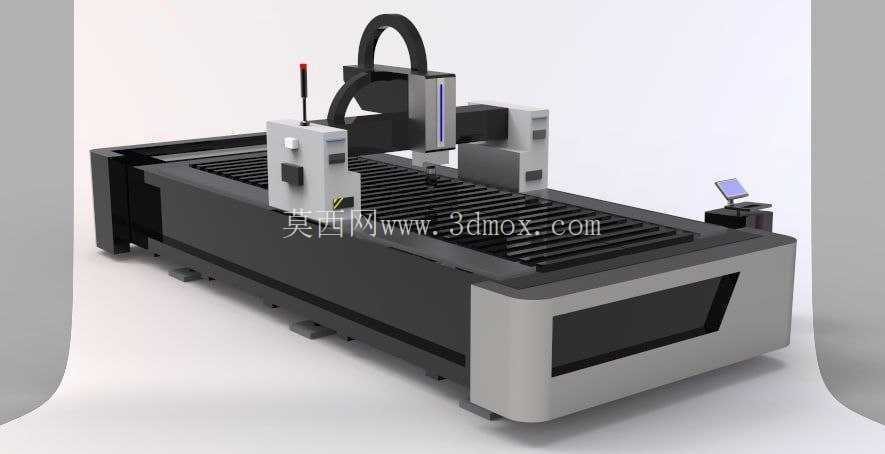

　　这款双龙门架构的数控加工设备，主要面向中厚幅面金属板材、复合板材的平面加工作业场景，在钣金加工、广告标识制作、五金件下料、装饰板材裁切等生产环节都有广泛应用，可替代传统人工划线、单头切割的低效作业模式，适配多批次小批量的柔性生产需求。从结构布局来看，设备采用床身整体焊接框架，经过时效去应力处理后再进行导轨安装面的精加工，能有效避免长期重载运行后的结构形变，保障加工过程中的运动精度稳定性。双龙门的独立运动设计，让两个加工头既可以协同完成大幅面板材的分区同步加工，也能根据不同工序需求搭载不同加工主轴，比如一侧搭载等离子切割头完成厚金属板材的熔断下料，另一侧搭载铣削主轴完成板材边缘的倒角、钻孔精加工，减少工件二次装夹带来的定位误差，

　　大幅提升单工序的加工效率。设备的横向运动导轨采用重载直线导轨搭配齿轮齿条传动结构，相比传统丝杠传动，在长行程运动场景下不会出现丝杠挠度形变的问题，能保障全行程范围内的运动精度一致性，纵向龙门的驱动端配备伺服电机加行星减速机的传动组合，反向间隙控制在0.02mm以内，可满足高精度裁切、铣削的进给精度要求。操作端采用独立悬臂式操作站设计，操作面板可根据操作人员的站位灵活调整角度，站旁预留了工件定位基准的快速校准接口，操作人员在完成板材上料后，可快速通过操作站完成加工原点的对位设置，无需绕设备长距离走动调整。床身的工作台面采用栅格状承托结构，栅格条采用耐磨铸铁材质，可根据加工板材的幅面灵活调整支撑间距，既能够保障板材放置的平整度，

　　也能避免加工过程中切屑堆积在台面对工件表面造成刮蹭，栅格下方预留了切屑收集的导流空间，配套的集尘接口可直接对接车间中央除尘系统，将加工产生的烟尘、碎屑直接抽排处理，改善车间作业环境。从安装边界来看，设备整机的占地长度适配6米幅面板材的加工需求，宽度方向预留了两侧的维护检修通道，安装时无需额外做特殊的地基预埋，普通硬化车间地面调平后即可完成固定，外接气源、电源接口统一布置在设备后侧的走线槽内，可减少车间管线的杂乱排布。设备的Z轴进给结构配备了自动防撞检测模块，当加工头运行过程中触碰到翘起的板材或工装夹具时，会立即触发进给停止信号，避免主轴碰撞造成的刀具损坏、主轴精度偏移问题。两侧龙门的导轨端都配备了风琴式防尘罩，

　　可阻挡加工产生的金属碎屑、粉尘进入导轨滑块内部，延长传动部件的维护周期，日常维护仅需定期按照润滑周期加注导轨润滑脂即可，无需复杂的拆解保养。在实际生产应用中，这款设备可兼容多种加工工艺的搭载，除了常规的等离子切割、数控铣削之外，还可根据生产需求更换为火焰切割头、石材雕刻主轴，适配碳钢、不锈钢、亚克力、石材等不同材质的板材加工作业，加工头的快换接口设计，可在十分钟内完成不同加工主轴的更换调试，适配多工艺混线的生产需求。设备的床身端部预留了自动上料机构的安装接口，后续产线升级时可直接对接自动上料架、下料机械手，无需对现有设备主体结构做大规模改造，能够适配不同产能阶段的生产升级需求。
