立式工件检测加工一体化工业设备结构设计

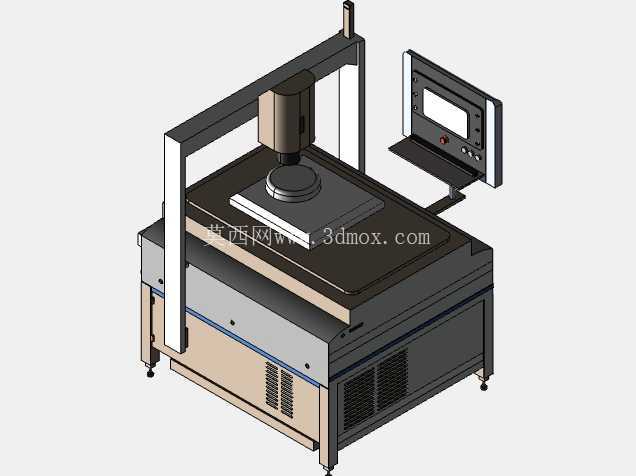

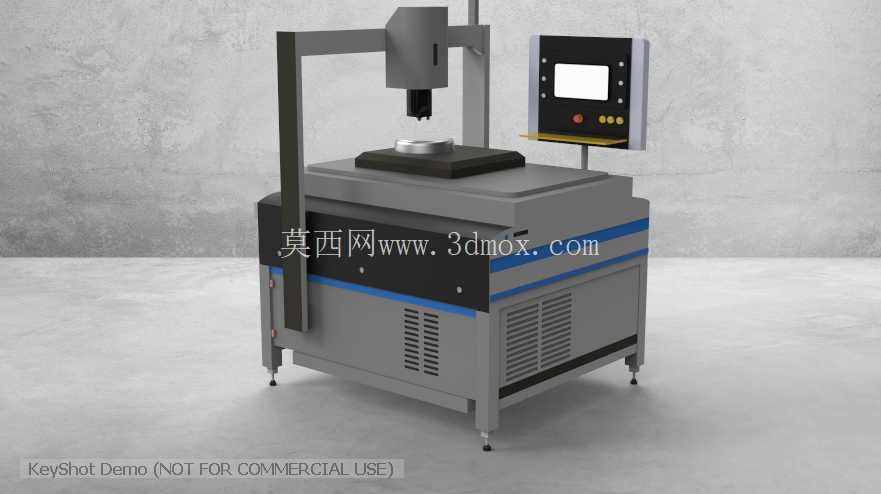

　　这款设备的结构设计围绕中小型精密工件的检测与轻量加工场景展开，在精密零部件生产车间、计量检测实验室、小批量定制加工工位都能适配，日常可完成工件平面度检测、表面形貌扫描、轻量压装加工、尺寸精度复检等工序，替代传统人工手持量具检测的低效模式，也能衔接前后道机加工工序，作为产线中间的检测补加工节点使用。从整体布局来看，设备采用立式龙门框架搭配下部柜体的结构，下部柜体作为整个设备的承载基础，内部预留了电气元件安装腔、气路管路排布空间、散热通风区域，柜体侧面开设的格栅式通风口对应内部发热元件的安装位置，保证长时间运行时内部热量能顺利散出，避免电气元件过热触发保护停机。柜体底部配置可调式支撑脚，可根据车间地面的平整度调整四个脚的高度，

　　保证设备工作台面处于水平状态，避免因地面倾斜导致检测数据出现偏差，支撑脚的调节行程覆盖常规车间地面的高低差范围，安装时不需要额外制作预埋基础，直接放置在硬化地面上即可完成调平。上部的龙门框架采用矩形钢焊接后时效处理的结构，消除焊接内应力避免长期使用后框架变形，龙门横梁上搭载的执行模组可沿横梁做水平方向移动，垂直方向的执行端可完成上下进给动作，执行端可根据实际工序需求更换检测探头、压装头、打磨头等不同功能部件，适配不同的加工检测需求。工作台面设置在柜体上部中心位置，采用高硬度花岗岩材质，平面度控制在微米级，作为工件放置的基准面，台面周边设置有挡屑边，避免加工检测过程中产生的碎屑、废液掉入柜体缝隙，日常清理时只需擦拭台面即可完成维护。

　　操作面板通过悬臂结构连接在设备右侧，悬臂可实现水平方向旋转、垂直角度俯仰调整，操作人员可根据自身站立位置、操作习惯调整面板的角度与距离，面板上集成了显示屏、操作按钮、状态指示灯，显示屏可实时显示检测数据、加工参数、设备运行状态，按钮区设置有启动、停止、急停等核心操作按键，急停按钮采用凸起式设计，遇到紧急情况时可快速触达。设备的外形尺寸充分考虑了车间通道的通行要求，整体宽度控制在常规车间设备通道的允许范围内，转运时可通过普通液压叉车完成叉运，柜体下部预留的叉车孔位对应标准叉车的叉齿间距，不需要额外制作转运工装。安装边界方面，设备后侧需要预留至少三百毫米的空间用于电气线路连接、散热通风以及后期维护检修，

　　左右两侧预留两百毫米的操作空间即可满足日常上下料、部件更换的需求，不需要占用过大的车间面积，适合中小型加工车间的工位布局。在设计细节上，执行模组的移动导轨采用密封式防护结构，避免车间内的粉尘、切削液进入导轨内部造成磨损，延长导轨的使用寿命；所有电气线路都通过柜体内部的走线槽排布，强弱电分离走线，避免信号干扰影响检测数据的准确性；设备的外覆盖件采用冷轧钢板折弯焊接后表面喷塑处理，耐油污耐刮擦，适合车间复杂的使用环境。这款设备的结构设计充分平衡了功能集成度与占地面积的关系，既可以作为独立工位使用，也可以通过调整接口对接自动化产线，完成工件的自动上下料检测加工，适配多品种小批量的生产模式，在精密五金、电子零部件、小型模具配件等行业的生产检测环节都能发挥作用。
