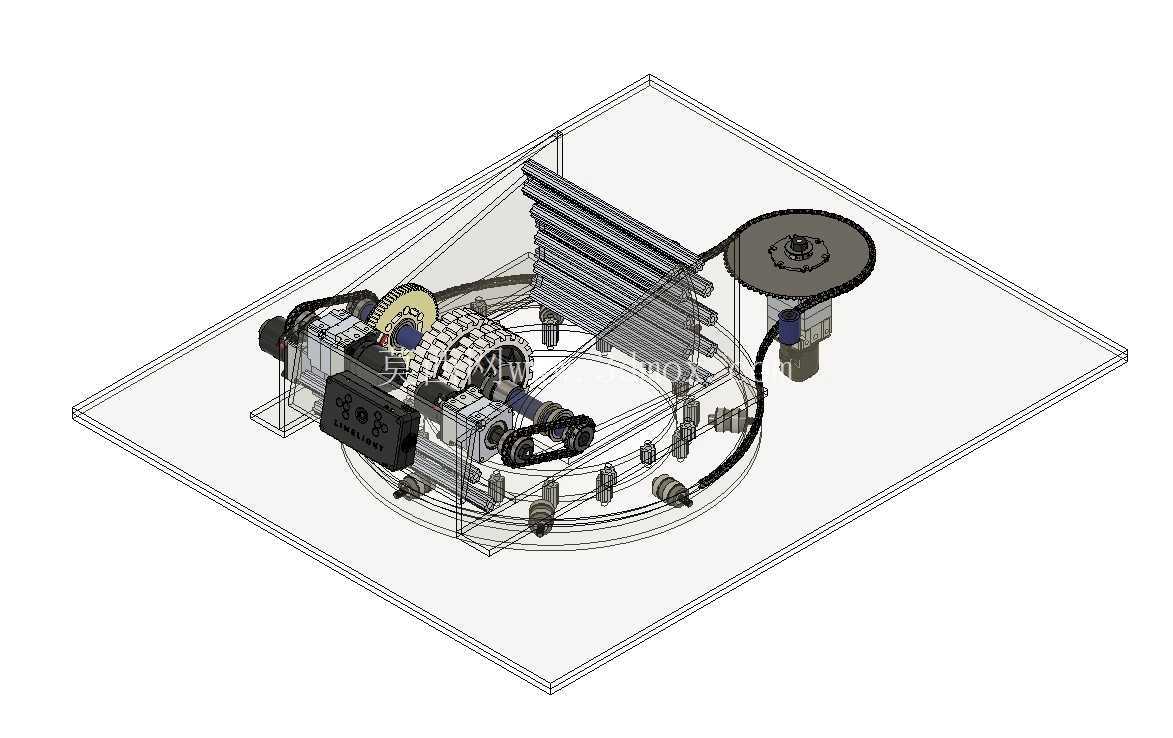

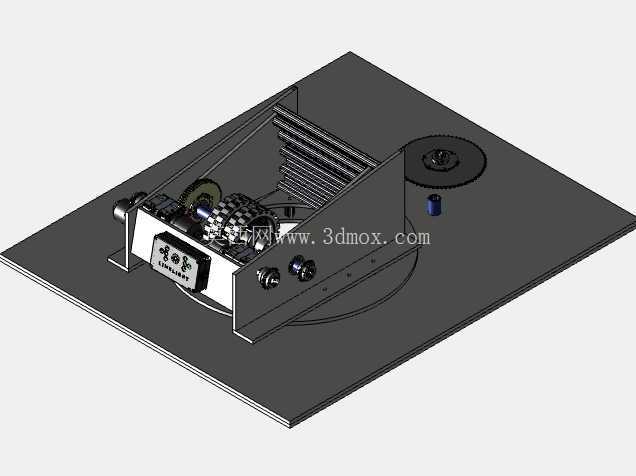

FRC赛事带炮塔可调节机罩结构设计

　　该结构主要面向青少年机器人竞赛场景设计，核心作用是为竞赛机器人的核心动力、传动及发射执行组件提供可靠防护，同时集成炮塔旋转支撑功能，满足赛事中多方向投射、快速转向对位的作业需求。从实际赛事应用来看，这类集成式机罩结构需要同时兼顾防护性能、运动干涉规避、重量控制三方面要求，毕竟竞赛场景中机器人存在频繁的碰撞、快速启停、多自由度动作，机罩既要能抵御侧向、正向的撞击冲击，避免内部传动齿轮、发射轮组、线路组件受撞击错位，又不能给炮塔的旋转动作、机罩自身的调节动作带来额外干涉，还要严格控制整体重量，避免增加行走机构、旋转舵机的负载，影响机器人的移动速度与转向响应效率。

　　设计过程中首先梳理了炮塔的运动边界：炮塔采用底部回转支撑结构，旋转范围覆盖正向180度作业区间，机罩的可调节结构主要对应炮塔不同仰角下的防护间隙补偿，当炮塔抬升投射角度时，机罩可随炮塔姿态同步调整开合角度，既不会遮挡投射路径，也不会在炮塔复位时留下防护缺口。整个机罩采用框架式镂空结构，而非全封闭钣金设计，一方面是为了减重，框架采用等截面薄壁铝型材拼接，连接位置采用内嵌式角码固定，避免外凸的连接结构在碰撞中剐蹭场地构件或对方机器人；另一方面镂空结构可以给内部的发射轮组、调速电机提供足够的散热空间，连续作业时不会因为密闭空间积热导致电机功率下降。

　　从安装边界来看，整个机罩炮塔组件的底部安装法兰采用统一的孔位布局，适配竞赛机器人通用的上层安装基板，法兰面与基板之间预留3mm的减震垫安装间隙，可抵消机器人快速移动、碰撞产生的振动，避免炮塔旋转轴出现偏心磨损。机罩的可调节部位采用阻尼转轴连接，调节到位后无需额外锁止结构即可保持姿态，转轴的阻尼力矩经过匹配，既不会因为机器人急停、碰撞导致机罩意外移位，也能在炮塔仰角调整时顺畅随动，不会给炮塔俯仰舵机增加额外负载。内部的传动布局上，炮塔的旋转驱动齿轮设置在机罩的防护范围内，齿轮啮合位置预留了0.2mm的侧隙，避免温度变化、装配误差导致齿轮卡滞，同时机罩的内侧设置有线路导向槽，炮塔上的传感器、电机线路全部沿导向槽排布到中心回转接头位置，避免炮塔旋转时线路拉扯、缠绕。

　　实际结构验证中，机罩的外侧棱边全部做了R3圆角处理，符合竞赛规则的安全要求，不会在碰撞中刮蹭损坏对方机器人的构件或场地设施。机罩的可调节范围覆盖炮塔-10度到45度的俯仰区间，全行程动作中机罩与炮塔本体、机器人上层框架的最小间隙保持在5mm以上，不存在运动死点或干涉位置。整个组件的重心落在底部安装法兰的中心范围内，炮塔旋转到任意角度时，整体重心偏移量不超过安装法兰半径的1/6，避免机器人快速转向时出现侧倾风险。另外机罩框架上预留了多个标准安装孔位，可根据赛事任务需求额外加装传感器、辅助挡片等拓展构件，不需要对机罩主体进行二次打孔加工，适配不同赛季的任务调整需求。炮塔的发射口位置设置有可更换的耐磨导向套，长期使用磨损后可快速替换，不需要拆解整个机罩结构，维护效率更高。
