FRC赛事竞技机器人Lyra结构设计

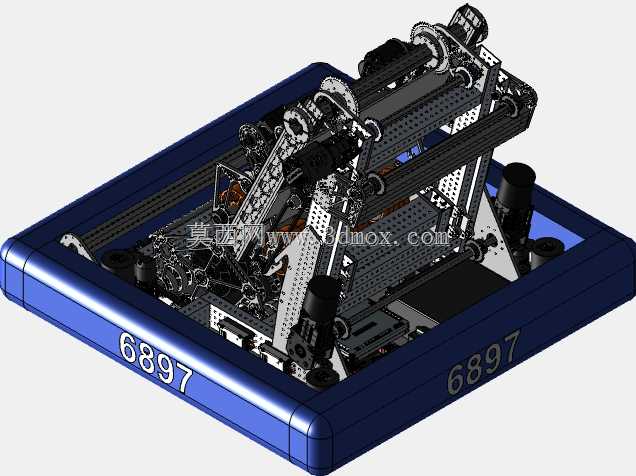

　　这套竞技机器人结构针对青少年机器人赛事的对抗场景开发，核心围绕赛事内的物料拾取、投射、场地机动对抗三类核心任务搭建，整体采用框式承载底盘作为安装基准，底盘外围设置一体化缓冲防撞围边，围边采用圆角过渡设计避免对抗中出现尖锐结构卡滞，围边表面预留多组标准安装孔位，可根据不同赛事任务模块快速加装对应功能组件。底盘上的动力轮组采用对称布局，搭配高抓地力轮面材质，可实现场地内全向移动、急停转向、小半径回转等机动动作，满足对抗场景下快速卡位、规避、突进的动作需求。

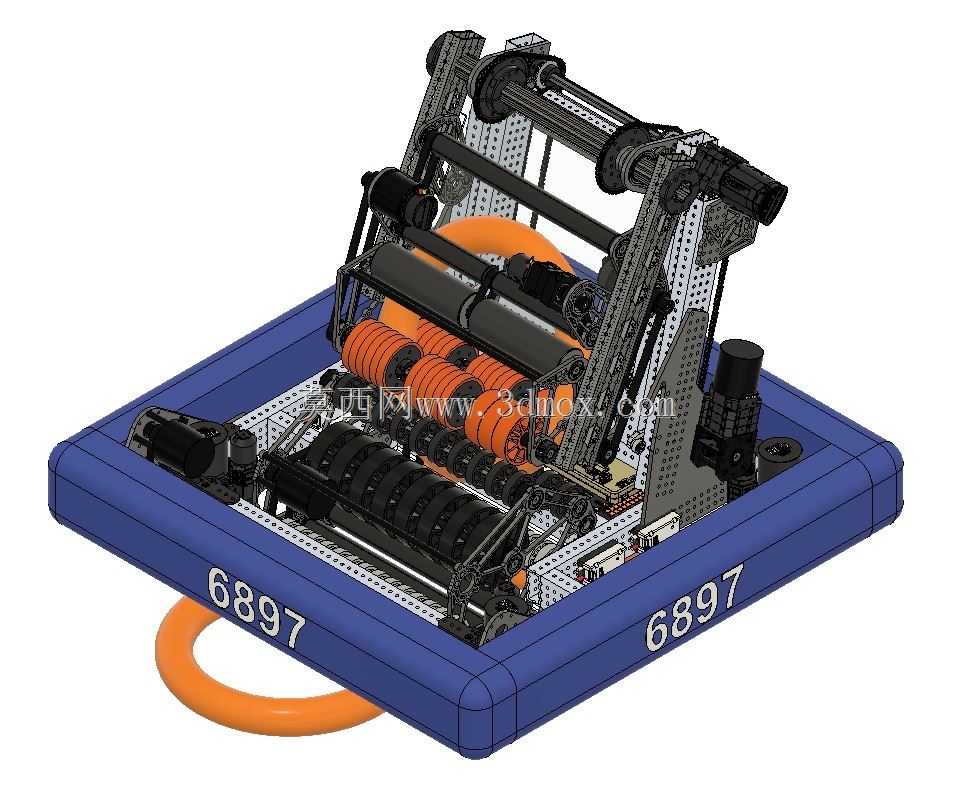

　　上层功能机构采用分层堆叠式安装逻辑，底层为动力传输与走线层，所有动力线缆、信号线缆沿铝型材框架的槽道布设，避免运动过程中线缆剐蹭、拉扯导致的故障；中层为物料拾取与输送机构，采用多组平行排布的辊轴结构，辊轴表面包覆高摩擦弹性材质，可稳定拾取不同规格的赛事道具，通过辊轴的差速转动实现物料的快速输送与姿态调整，确保物料进入投射机构时位置精准；上层为投射执行机构，采用多连杆联动的弹射结构，搭配可调节角度的发射导轨，可根据目标位置的距离调整投射仰角与弹射力度，实现不同射程下的精准投射。

　　整套结构的框架全部采用工业标准铝型材搭建，型材之间通过角码、螺栓实现刚性连接，在保证整体结构强度的同时尽可能降低整机自重，所有运动副位置都加装了耐磨衬套，减少长时间连续运行下的结构磨损，关键受力位置采用加厚连接板补强，避免对抗碰撞中出现结构变形、断裂。机构的运动边界经过反复校核，所有活动部件在全行程运动过程中不会出现干涉，底盘的重心经过配平调整，在快速启停、转向、碰撞过程中不会出现侧翻风险，外围防撞围边突出于整机最外侧轮廓，所有功能机构都内收于围边形成的安全边界内，避免对抗中直接撞击核心功能部件导致失效。

　　拾取机构的入口做了扩口导向设计，即使在高速机动状态下接近物料，也能通过导向斜面将物料导入辊轴输送通道，降低对位精度要求，提升拾取成功率。投射机构的储能组件采用模块化安装设计，可根据赛事规则的调整快速更换不同刚度的弹性元件，匹配不同的投射力度需求，整个上层功能机构可通过快拆螺栓实现整体更换，针对不同的赛事任务快速切换功能模块，无需重新搭建底盘基础结构。走线层预留了足够的线缆余量，满足机构角度调整、运动过程中的线缆拉伸需求，所有线缆接头位置都做了防松处理，避免剧烈震动下接头脱落。整机的安装基准面统一，所有功能模块的安装孔位都遵循统一的孔距标准，不同模块之间可实现互换安装，给后续的功能迭代、改装预留了充足的扩展空间，底盘底部预留了电池、控制元件的安装舱位，舱位采用快开式盖板设计，方便赛事间隙快速更换电池、调试控制参数。
