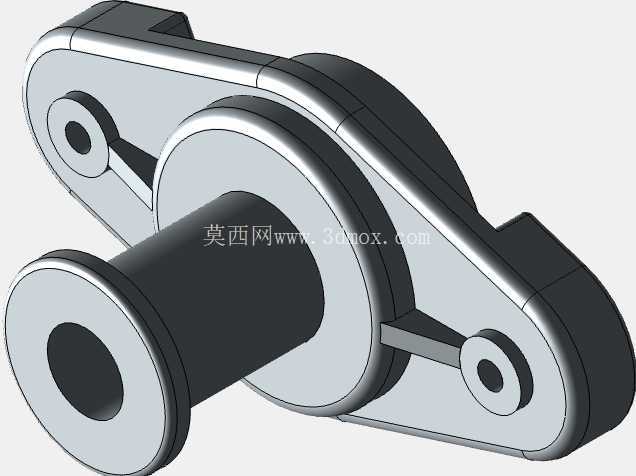

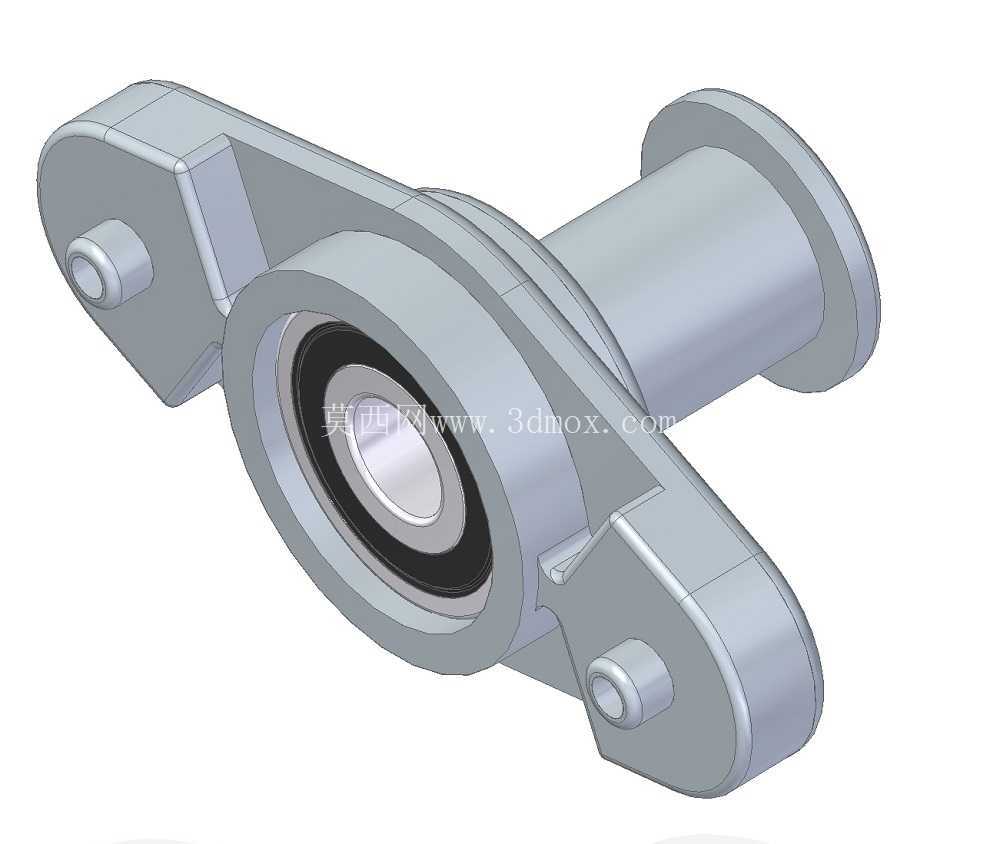

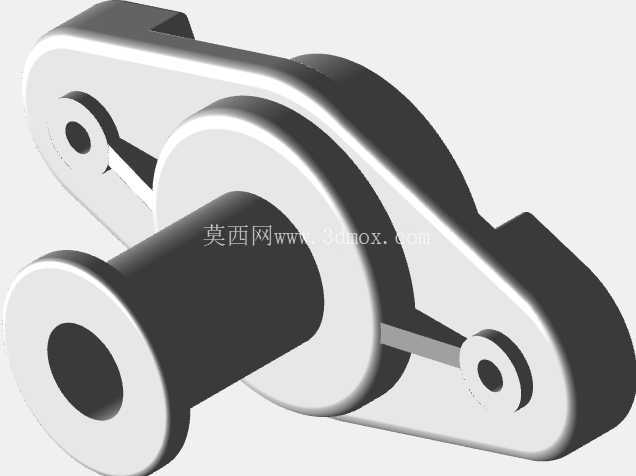

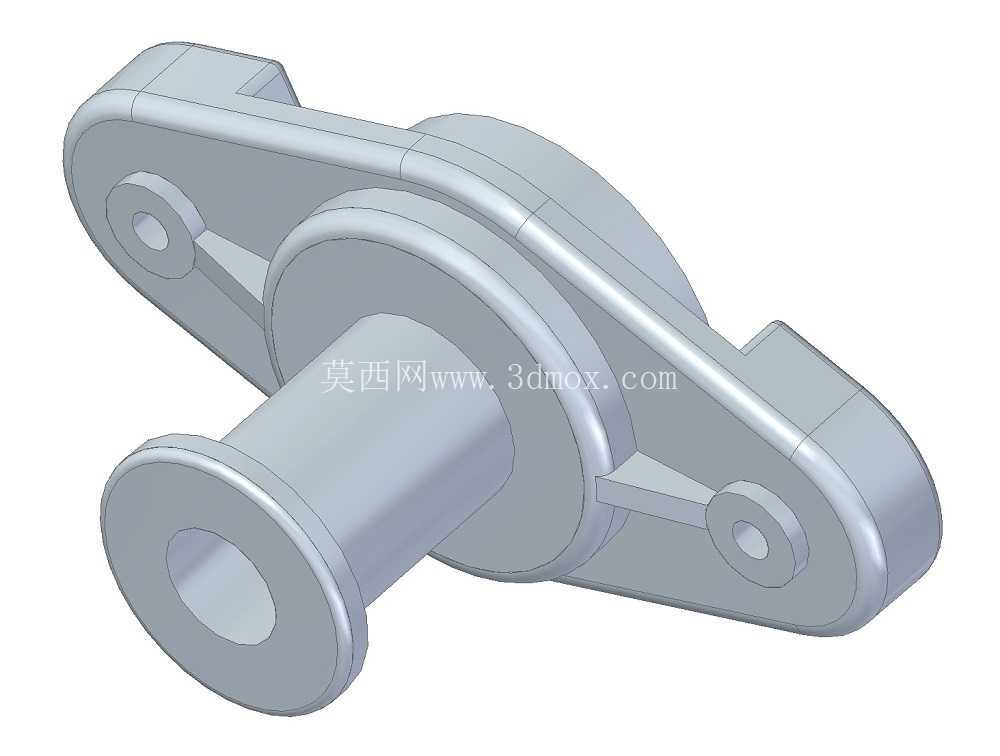

适配6201轴承的割草机带座支撑结构

　　在园林养护作业的割草设备中，割草机的刀轴支撑部件长期处于高震动、多草屑扬尘的户外作业环境，常规的标准轴承座往往无法适配小型家用割草机的紧凑安装空间，同时也难以匹配改装后选用的6201深沟球轴承安装尺寸，这款定制修改的支撑结构正是针对这类场景做的适配优化。从实际作业需求来看，割草机工作时刀轴需要承受刀片切割杂草带来的径向冲击载荷，同时还要应对地面不平整带来的小幅偏载，普通的冲压轴承座在长时间高频震动下容易出现安装耳开裂、轴承跑外圈的问题，这款结构在设计时首先强化了两侧安装耳的结构强度，安装耳与主体承托部位做了大圆角过渡，避免应力集中在连接位置，同时安装耳上的销轴孔做了加厚凸台设计，提升销轴配合处的抗挤压能力，

　　防止长期震动下孔位出现椭圆变形。设计思路上没有沿用标准菱形轴承座的对称结构，而是结合割草机机架的现有安装位做了偏心布局调整，中间的轴承承托腔严格按照6201轴承的外径尺寸做公差配合设计，承托腔的轴向长度刚好覆盖轴承的外圈宽度，既可以给轴承外圈提供足够的支撑面，又不会额外增加轴向的安装尺寸，避免和割草机的刀轴防尘罩、皮带轮等周边部件产生干涉。中间延伸出的筒状结构是针对割草机的刀轴跨距做的支撑延伸，相当于给刀轴增加了一段辅助支撑跨度，减少刀轴高速旋转时的悬臂挠曲变形，降低刀片转动时的跳动量，既能提升切割平整度，也能减少轴承受到的附加弯矩。从安装边界来看，两侧安装耳的中心距完全匹配原有割草机机架的安装孔位，不需要对原有设备的机架做打孔、

　　焊接等改装作业，直接替换原有损坏的支撑部件即可完成装配，安装耳上的销轴采用带限位凸台的结构，装配后可以通过卡簧或者开口销完成轴向固定，防止作业过程中销轴脱出。筒状支撑段的外径做了收腰设计，避开了机架上的加强筋凸起位置，即使在原有设备的狭小安装空间内也能顺利装入，不会出现装配干涉。轴承承托腔的端部预留了防尘密封件的安装槽位，可以加装毡圈或者橡胶密封圈，阻挡割草作业时扬起的草屑、尘土进入轴承内部，延长轴承的润滑保养周期，减少户外作业时的故障概率。实际选型适配时，需要确认刀轴的轴径匹配6201轴承的内孔尺寸，同时确认刀轴的轴向定位台阶位置和支撑结构的轴向长度匹配，避免装配后轴承出现轴向窜动。这款结构的材质适配范围较广，

　　既可以采用压铸铝合金做轻量化成型，适配家用小型电动割草机的减重需求，也可以采用球墨铸铁铸造成型，适配大马力燃油割草机的高强度载荷需求，两种材质的成型工艺都可以直接沿用该三维结构的模具开模，不需要额外修改结构细节。在装配工艺上，轴承可以采用冷压方式装入承托腔，承托腔内壁的导入倒角做了15度的斜角设计，压装时不会刮伤轴承外圈的配合面，保证轴承装配后的同轴度。两侧安装耳的销轴孔同轴度公差控制在0.05mm以内，保证装配后支撑结构不会出现偏斜，避免刀轴转动时出现卡滞、异响的问题。针对户外作业的防腐需求，结构表面可以做喷塑或者镀锌处理，抵御草坪喷洒的农药、露水带来的腐蚀，提升部件的户外使用寿命。和标准的外球面轴承座相比，这款结构去掉了不必要的调心结构，因为割草机的刀轴和机架之间的安装位置是固定的，不需要调心功能，去掉调心结构后反而提升了支撑的刚性，减少了高速转动时的震动余量，更适合割草机这类高转速、强震动的作业场景。
