FRC竞赛西海岸大道机器人框架结构

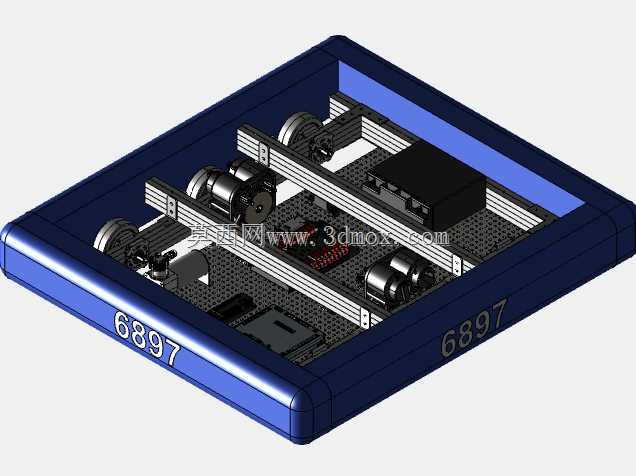

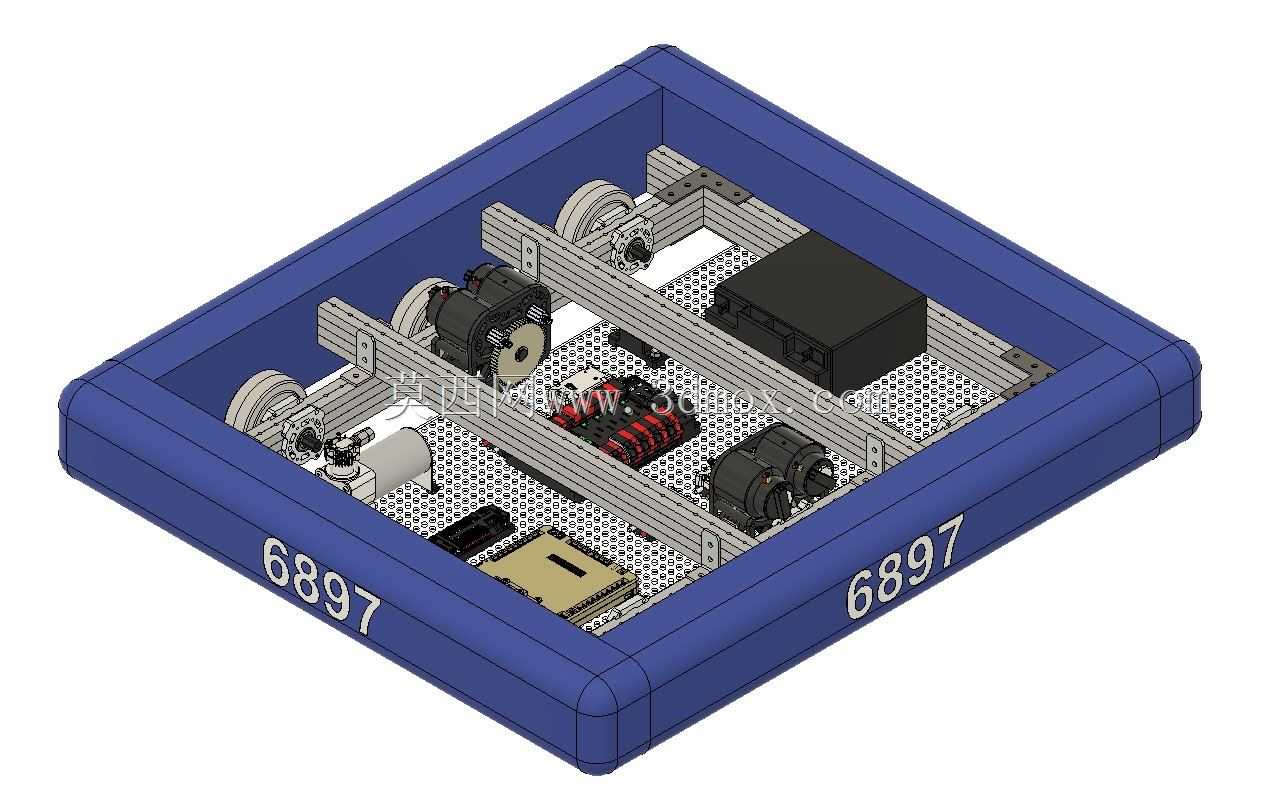

　　该结构面向FRC机器人竞赛的场地对抗场景设计，核心承载机器人全系统的动力、控制、执行部件安装需求，整体采用带防撞包角的围框式外轮廓设计，外框侧边标注的编号为参赛队伍标识位，可直接粘贴或激光雕刻队伍编号，满足赛事的视觉识别要求。外框主体采用工业铝型材拼接搭建，型材槽道可兼容标准T型螺栓安装，所有内部组件无需额外焊接固定，可根据赛事任务需求快速调整安装位置，适配不同赛季的任务模块换装需求。底部铺设多孔安装板，板面采用等距阵列的圆孔设计，孔位间距匹配通用五金件的安装孔距，可直接固定电机、控制器、气动元件等各类标准零部件，减少定制安装支架的加工量，缩短赛前调试周期。框架四角设置的防撞包角采用高韧性工程塑料材质，突出于铝型材外轮廓3-5mm，

　　在对抗碰撞过程中可首先吸收冲击能量，避免铝型材端面变形导致的框架精度失准，同时包角采用快拆结构，碰撞损坏后可直接更换，无需拆解整体框架。动力轮组对称布置在框架两侧的安装位，轮组安装座可沿铝型材槽道调整前后位置，适配不同轴距的布局需求，轮组上方预留的走线空间可容纳电机动力线、编码器信号线的布设，走线槽与安装板之间预留10mm间隙，避免运动过程中线缆与运动部件产生干涉。控制模块集中布置在框架中部的高位安装区，该区域远离底部轮组的运动范围，同时避开前端执行机构的作业空间，可减少碰撞过程中控制元件受冲击的概率，模块安装位预留标准的控制器安装孔距，可直接适配主流的机器人控制器、电源分配模块的安装尺寸。气动系统组件布置在控制模块旁侧的独立区域，

　　该区域预留了气泵、电磁阀、储气罐的安装位，气路走线可沿铝型材槽道布设至各执行气缸，气路接口位置预留足够的操作空间，方便赛前调试时快速调整气压参数、排查气路泄漏问题。框架整体的安装边界严格控制在FRC赛事规则限定的尺寸范围内，初始状态下所有部件均不超出外框的轮廓尺寸，满足赛事的起始尺寸检查要求，同时框架上部预留了足够的扩展安装面，可根据赛季任务加装机械臂、拾取机构、投射机构等不同功能的执行组件。设计过程中优先选用市场通用的COTS零部件，所有型材、紧固件、轮组、安装板均为工业领域通用标准件，无需定制开模加工，可大幅降低加工成本与备件储备难度，参赛队伍可直接采购标准件完成组装，无需复杂的机加工工序。框架的受力点经过针对性强化，

　　轮组安装位、外框拼接位均设置了加强角件，在高速启停、对抗碰撞的工况下可避免框架产生塑性变形，保证各部件的安装位置精度，减少因结构变形导致的运动误差。各功能模块的安装位均预留了维护操作空间，日常检修时可直接拆卸对应模块的固定螺栓完成更换，无需拆解周边无关部件，可大幅缩短赛中的故障排查与维修时间，适配赛事紧凑的赛程节奏。走线布局采用分层设计原则，动力线与信号线分槽布设，避免强电信号对弱电控制信号产生干扰，所有线缆均通过线卡固定在铝型材槽道内，运动部位的线缆预留足够的弯曲余量，避免反复弯折导致的线缆断裂问题。
