滚珠丝杠配套润滑脂块安装结构

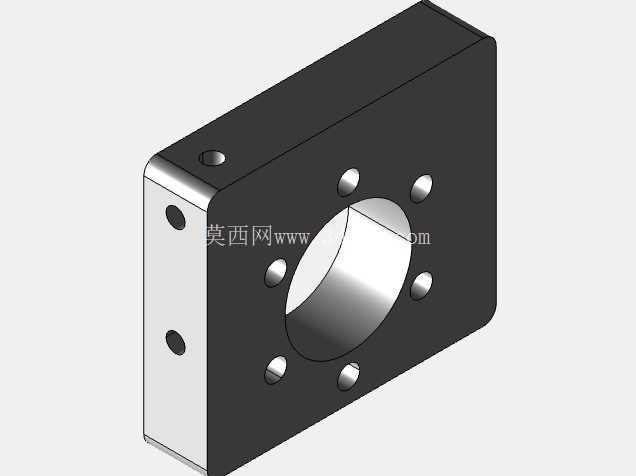

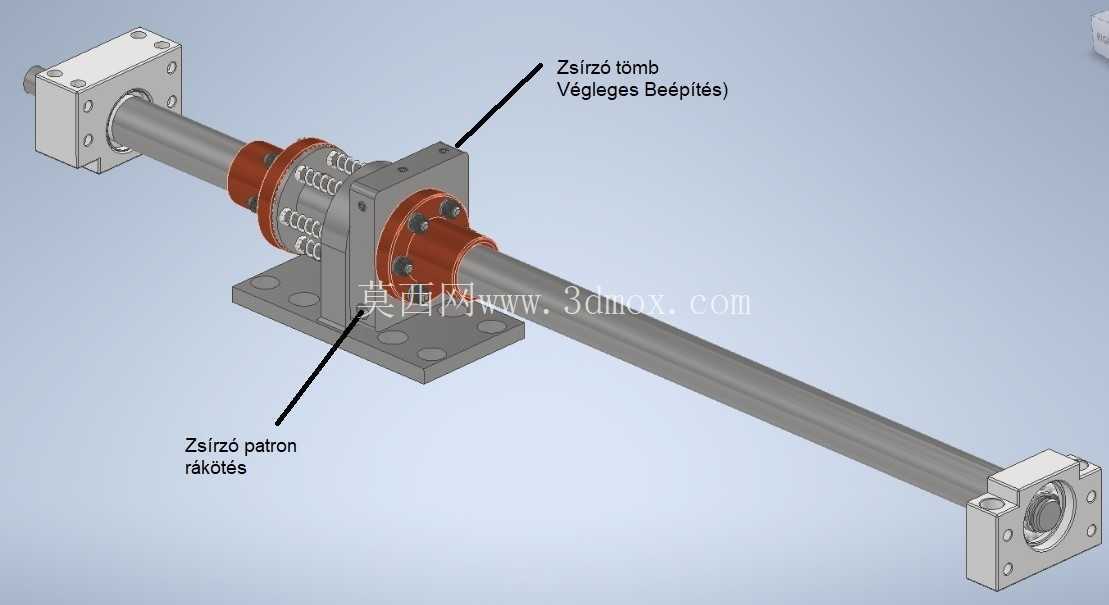

　　这套结构针对长行程直线传动场景的持续润滑需求设计，常见于数控进给轴、自动化移栽机构、精密定位平台这类需要长期维持传动精度的设备中，核心作用是在丝杠往复运转过程中持续为滚道与滚珠接触面提供微量润滑，避免干摩擦导致的精度衰减、磨损加剧与温升异常。从实际工况适配来看，这类润滑结构不需要额外接入集中润滑管路，也不用定期人工注脂，适合布置在设备内部维护空间狭窄、日常点检难以触及的传动位置，比如立式加工中心Z轴丝杠、长行程龙门移栽机构的水平传动轴，或是洁净环境下运行的电子制造设备传动单元，能避免润滑脂滴落污染生产环境，同时减少运维频次。结构设计上，润滑脂块采用分体式夹持安装方式，通过带安装法兰的固定座锁紧在丝杠螺母的端侧，

　　固定座预留了标准螺栓安装孔位，可直接适配多数常规规格滚珠丝杠螺母的端面安装接口，不需要对原有螺母结构做二次加工。润滑脂块本身采用含浸润滑脂的多孔载体材质，内孔与丝杠滚道轮廓贴合，当丝杠转动做直线进给时，脂块表面会随着滚道的螺旋运动持续析出微量润滑脂，均匀涂抹在丝杠滚道与滚珠接触面上，析出速率匹配常规工况下的润滑脂消耗速度，不会出现过量供脂导致的甩脂问题，也不会因为供脂不足出现干磨。安装边界方面，整套结构沿丝杠轴向的总占用长度可根据丝杠直径调整，径向尺寸不超过丝杠螺母的最大外圆轮廓，不会和丝杠周边的防护罩、限位开关、拖链安装支架产生干涉；两端的支撑座采用标准方形法兰结构，安装孔位遵循通用滚珠丝杠支撑座的孔距规范，

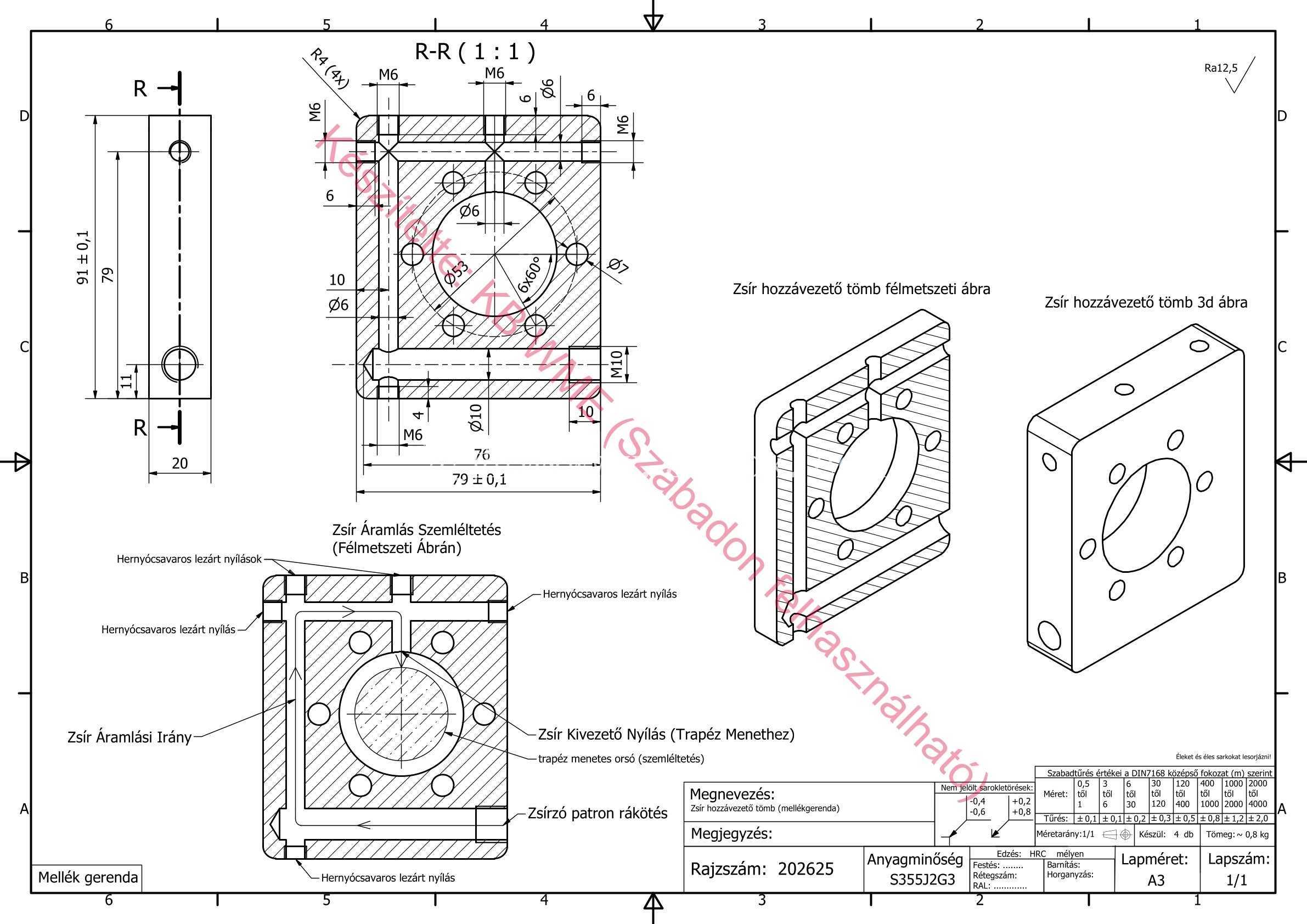

　　可直接替换同规格的常规支撑单元，不需要重新设计设备的安装基板。从结构细节来看，润滑脂块的夹持座设置了微调间隙结构，可随着脂块的微量磨损自动补偿贴合间隙，保证脂块始终和丝杠滚道保持合适的接触压力，不会因为长期磨损出现间隙过大导致供脂中断，也不会因为压力过大增加丝杠的运转阻力。固定座与脂块接触的位置设置了储脂容腔，可预存一定量的备用润滑脂，延长单次维护的周期，容腔侧面预留了补充注脂的接口，在设备长期运行后可通过注脂枪直接补充润滑脂，不需要拆解整套结构。在实际选型适配时，可根据丝杠的公称直径、导程匹配对应内孔轮廓的脂块，安装时需要保证脂块内孔与丝杠的同轴度误差控制在0.1mm以内，避免偏磨导致的脂块异常损耗；

　　固定座的锁紧螺栓需要采用防松垫圈，避免设备长期运行产生的振动导致螺栓松动，出现脂块移位卡滞丝杠的问题。这套结构相比传统的定期人工注脂方式，能让丝杠滚道始终保持均匀的油膜覆盖，避免人工注脂时油量不均导致的局部磨损，也能减少润滑脂的浪费，在长周期连续运行的自动化设备中，可有效提升滚珠丝杠的使用寿命，降低因传动部件磨损导致的设备停机维护时间。针对不同的运行工况，还可调整脂块的含浸润滑脂牌号，比如高速运行场景选用低粘度基础油的润滑脂，低温环境下选用耐低温润滑脂，重载工况下添加极压添加剂的润滑脂，适配不同行业的设备运行需求。
