导轨挂载式白板绘图执行机构结构设计

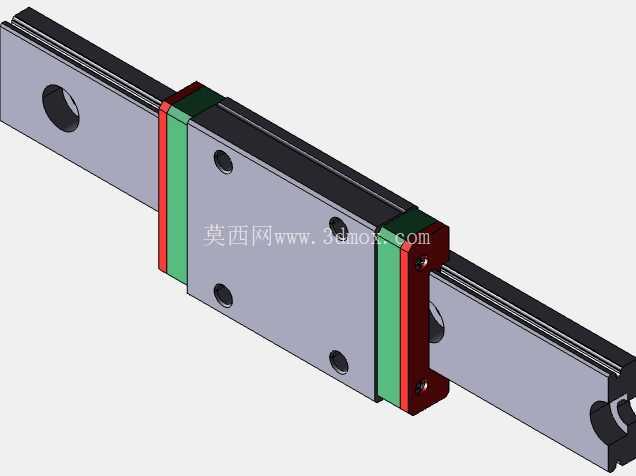

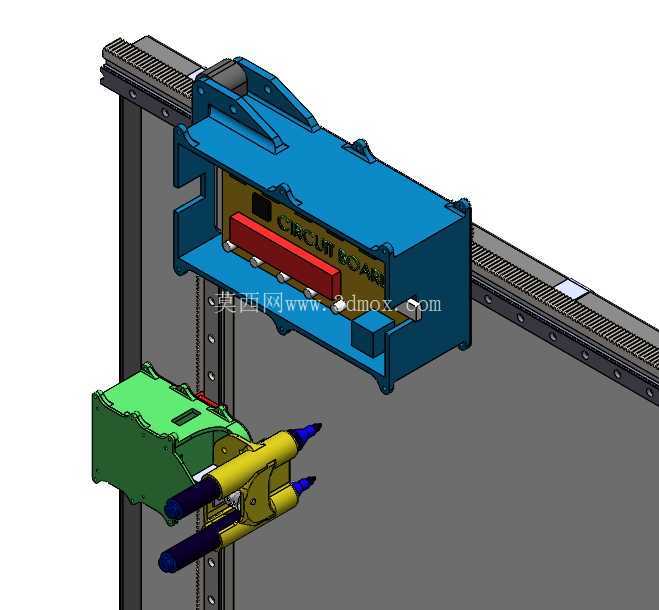

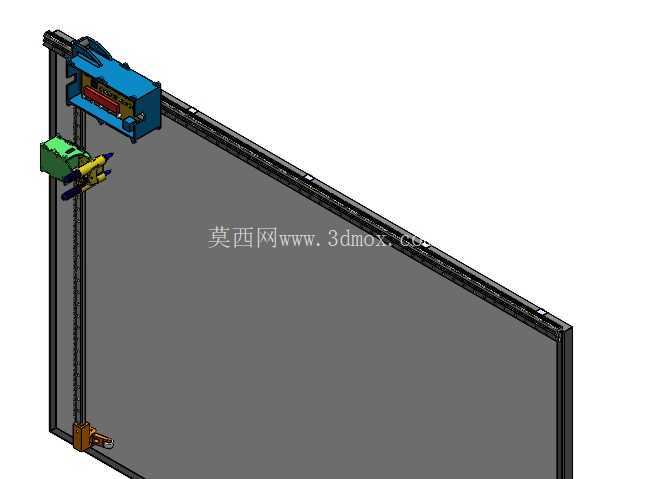

　　该结构主要面向固定安装的立式白板书写场景，替代人工完成重复性的板书绘制、固定内容誊写工作，常见于教学场所、企业会议室、展厅公告区等需要高频更新固定板书内容的场景，可沿白板上方预设的水平导轨完成全幅面的横向移动，配合末端绘图笔组件完成预设轨迹的书写绘制动作。整套机构分为导轨挂载主机与末端绘图执行头两个核心部分，主机部分通过侧边的导向卡槽与水平导轨配合，卡槽内预留了滑动接触的耐磨衬垫安装位，可适配市面常见的C型铝制吊装导轨，安装时只需从导轨端部滑入即可完成挂载，无需额外对白板本体进行打孔改造，安装边界可适配厚度15-30mm的常规教学白板，横向移动行程可根据白板实际幅面调整导轨长度，单段标准行程可覆盖1.2-2.4米幅宽的白板使用需求。

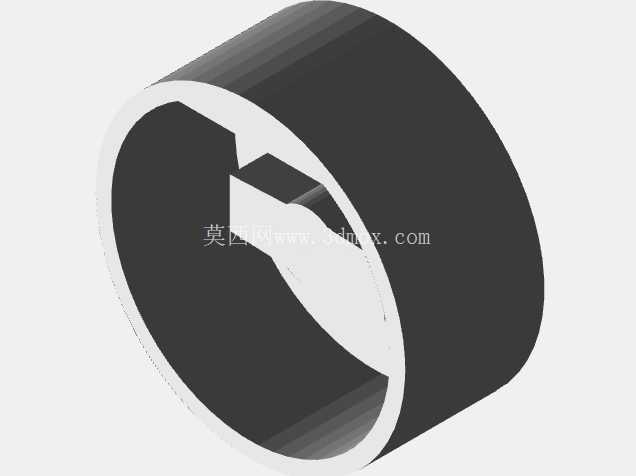

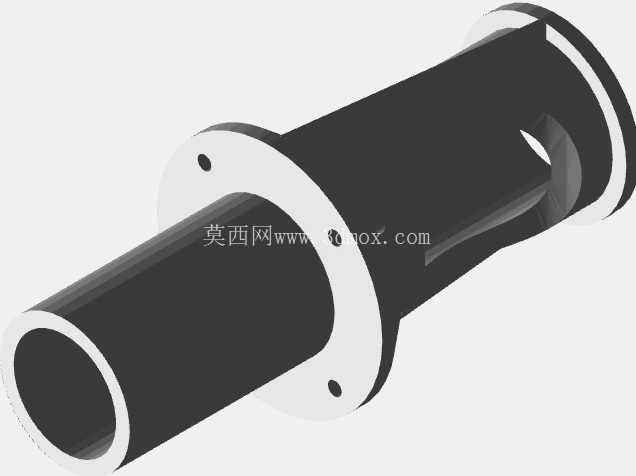

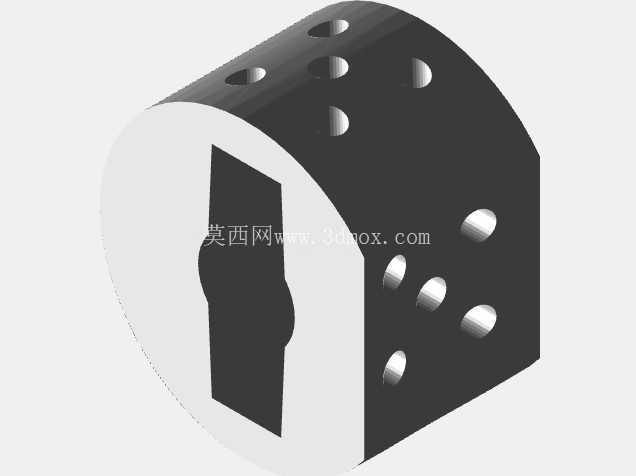

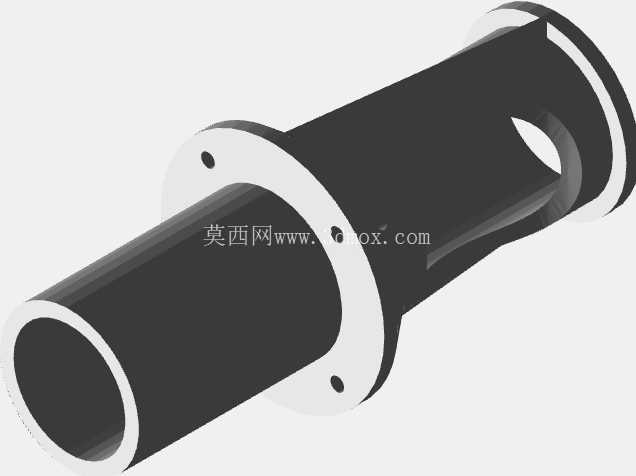

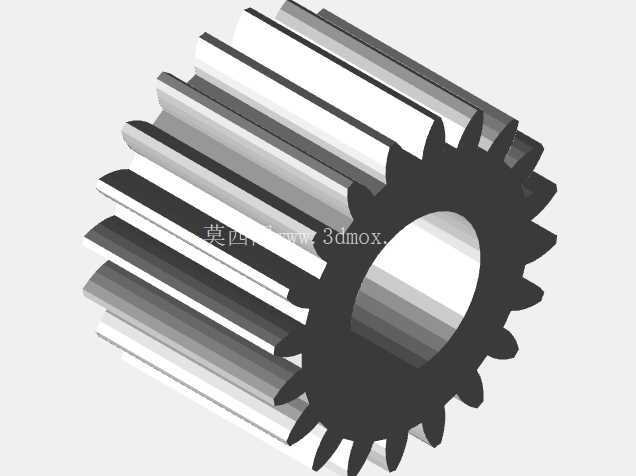

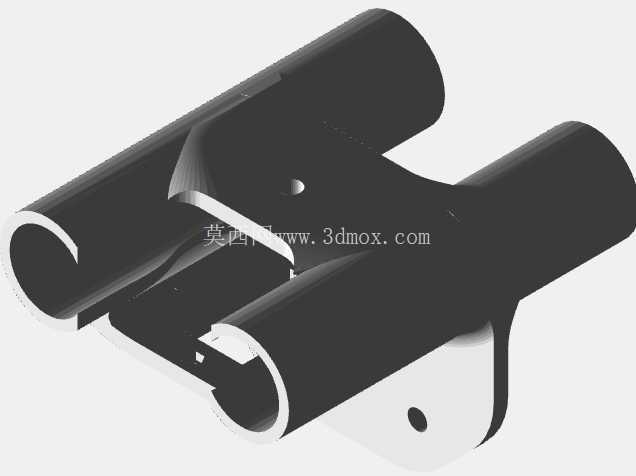

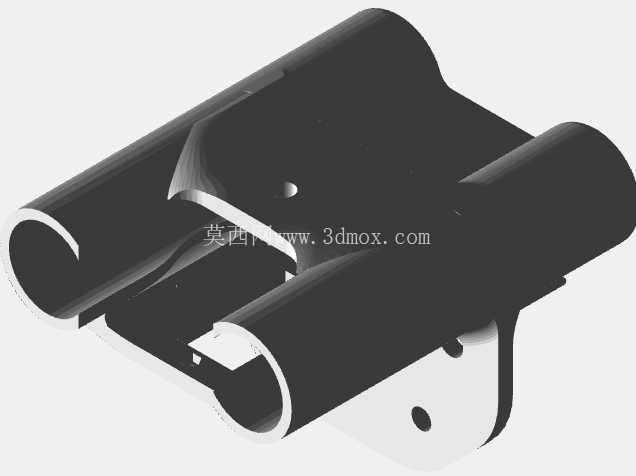

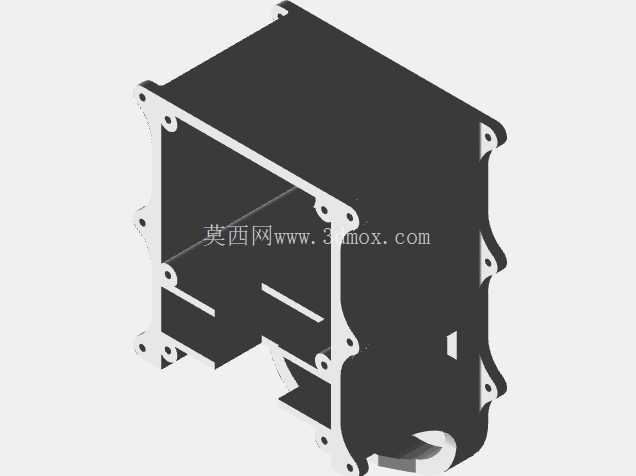

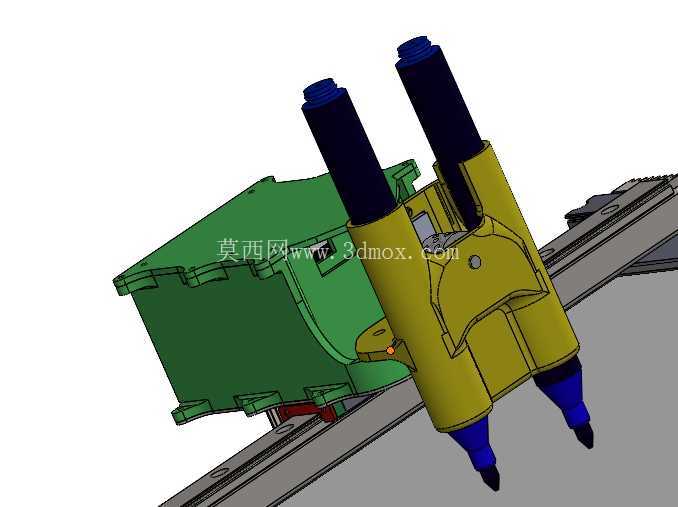

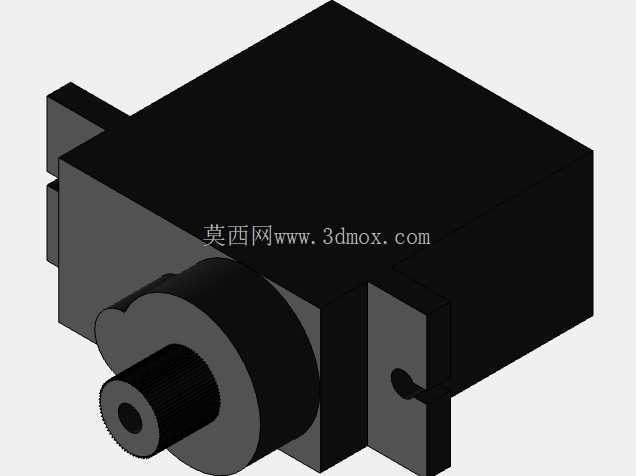

　　主机外壳采用分体式卡扣加螺丝紧固的结构设计，内部预留了控制电路板、驱动组件、传动轮系的安装空间，电路板安装位设置了定位柱与走线槽，可避免设备移动过程中电路板出现窜动，驱动部分的传动齿轮与导轨侧面的同步齿条啮合，传动间隙控制在0.2mm以内，可保证横向移动的位置精度满足书写轨迹要求，不会出现轨迹偏移、线条错位的问题。主机下方设置了快拆式的连接接口，用于对接末端的绘图执行头，执行头部分采用多笔位的转盘式结构，可同时搭载3支不同颜色的白板笔，笔夹位置设置了弹簧缓冲结构，书写过程中可根据白板表面的平整度自动调整笔端的压紧力，既避免压力过大导致笔尖磨损过快，也能防止压力过小出现笔迹断连的问题，笔的伸缩动作通过小型摆杆机构驱动，

　　切换不同颜色笔时摆杆动作将对应笔位的笔尖伸出至书写平面，其余笔位收回至安全距离，不会在移动过程中蹭花已绘制的板面内容。设计过程中重点考虑了设备的维护便捷性，主机外壳的上盖采用无外露螺丝的卡扣设计，日常检修内部电路、更换传动部件时无需完全拆卸整机，只需撬开上盖卡扣即可完成操作；末端执行头的笔夹位置预留了通用白板笔的适配尺寸，可直接使用市面常规的可擦白板笔，无需定制专用耗材，更换笔时只需掰开笔夹的弹性卡扣即可完成替换，操作门槛极低。整套结构的重量控制在2.5kg以内，挂载后对导轨的负载要求较低，无需额外加固原有白板的吊装结构，移动过程中重心始终保持在导轨正下方，不会出现倾斜、卡滞的问题，主机与执行头之间的连接采用定位销加磁吸的组合方式，

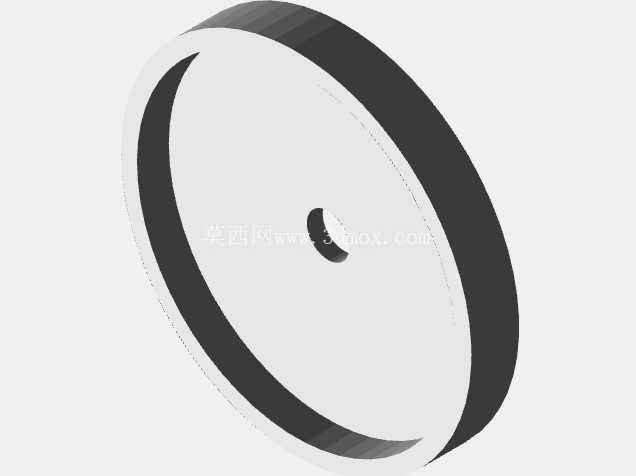

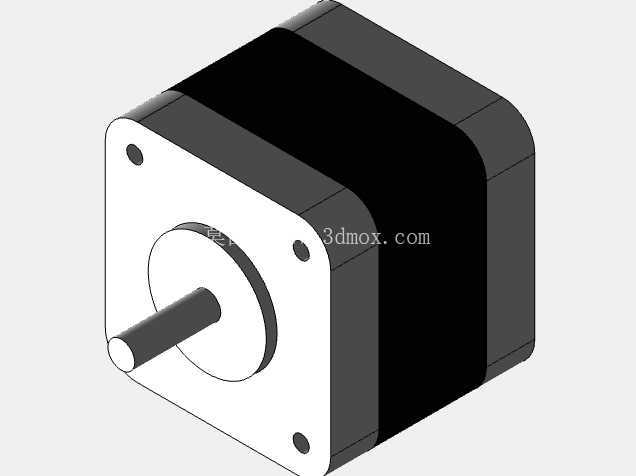

　　日常收纳时可直接将执行头取下，避免长期挂载导致白板局部受力变形。在结构细节上，导轨接触的滚轮部分采用包胶设计，移动过程中不会产生金属摩擦的异响，满足教学、会议场景的低噪音要求；主机内部的走线全部沿内壁的走线槽布置，驱动电机的线路与控制电路板的线路分开排布，避免信号干扰导致的动作失控；执行头的笔尖位置设置了防护挡边，设备待机状态下挡边会挡住笔尖，避免未干的墨水滴落污染白板下方的地面。整套结构的所有零部件均采用常见的工程塑料与标准五金件加工，无特殊定制的异形难加工部件，开模或3D打印打样的成本较低，适合小批量组装调试，各运动部件的配合公差均按照常规机械加工的IT7级精度设定，普通机加工设备即可完成所有金属结构件的加工，无需高精度的特种加工设备。
