城市Y型支撑钢结构人行过街天桥设计

　　这套人行天桥结构方案，主要面向城市建成区次干路、支路的行人过街需求布设，适配道路红线宽度24米至32米的双向四车道路段，可有效分离行人与机动车通行路权，降低路段过街的安全隐患，尤其适用于学校、商圈、居住区出入口周边行人过街流量集中的点位，无需设置信号灯控制即可保障行人连续通行，减少对路段机动车通行效率的干扰。

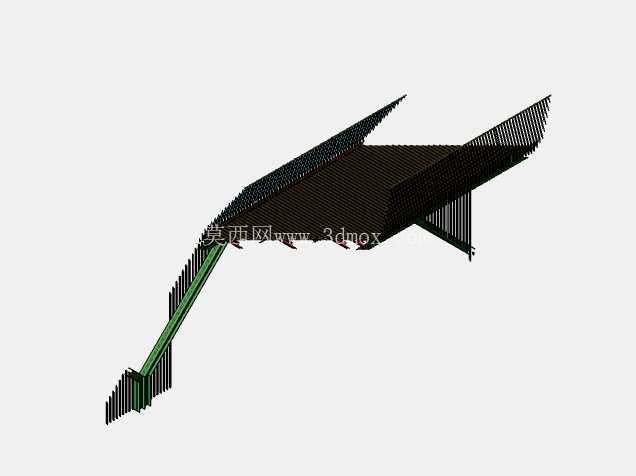

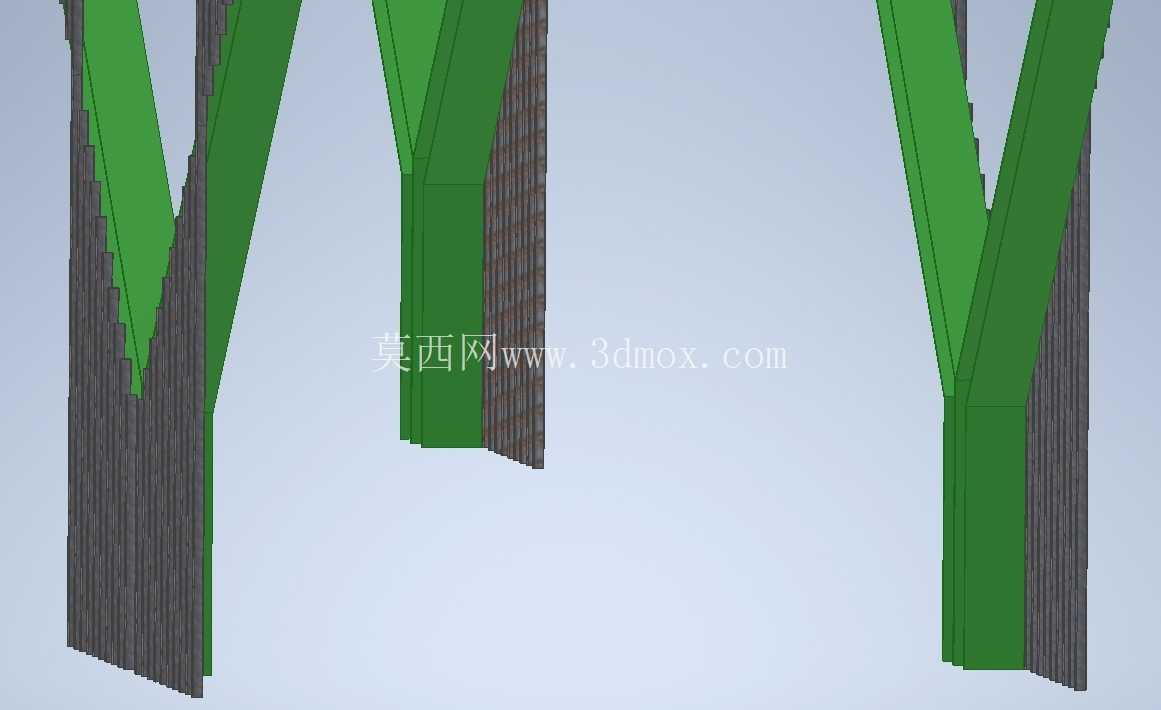

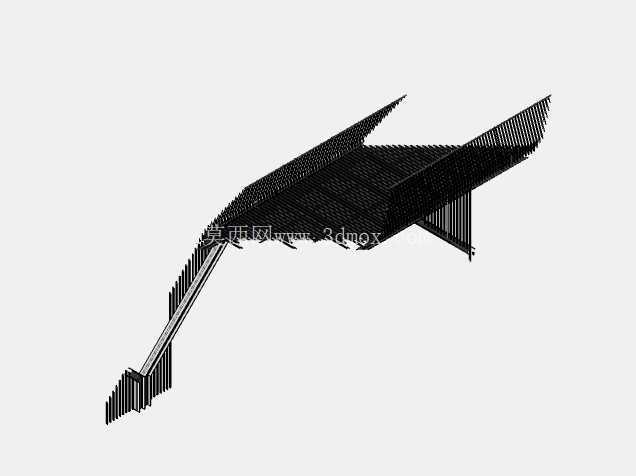

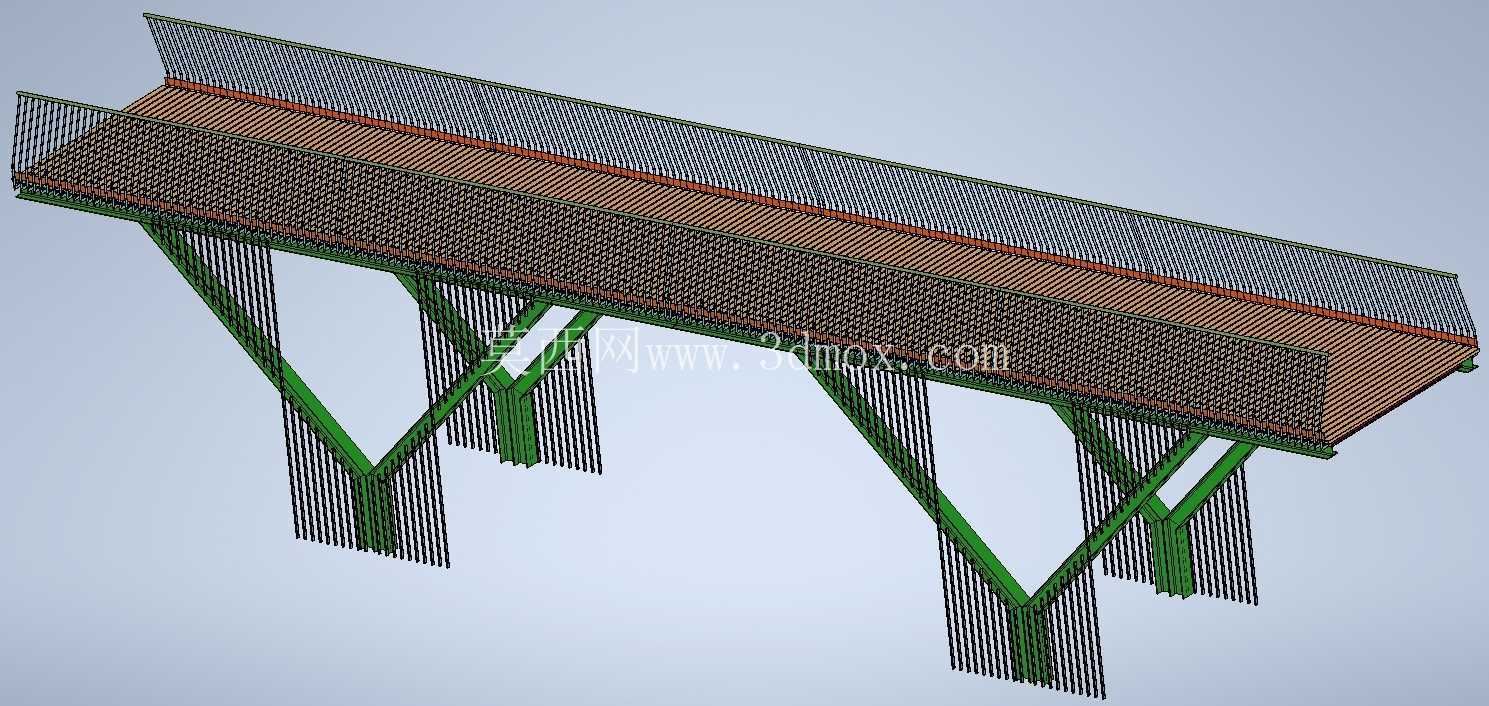

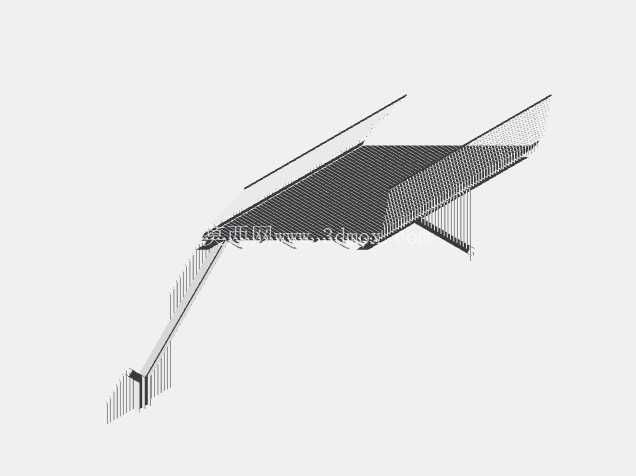

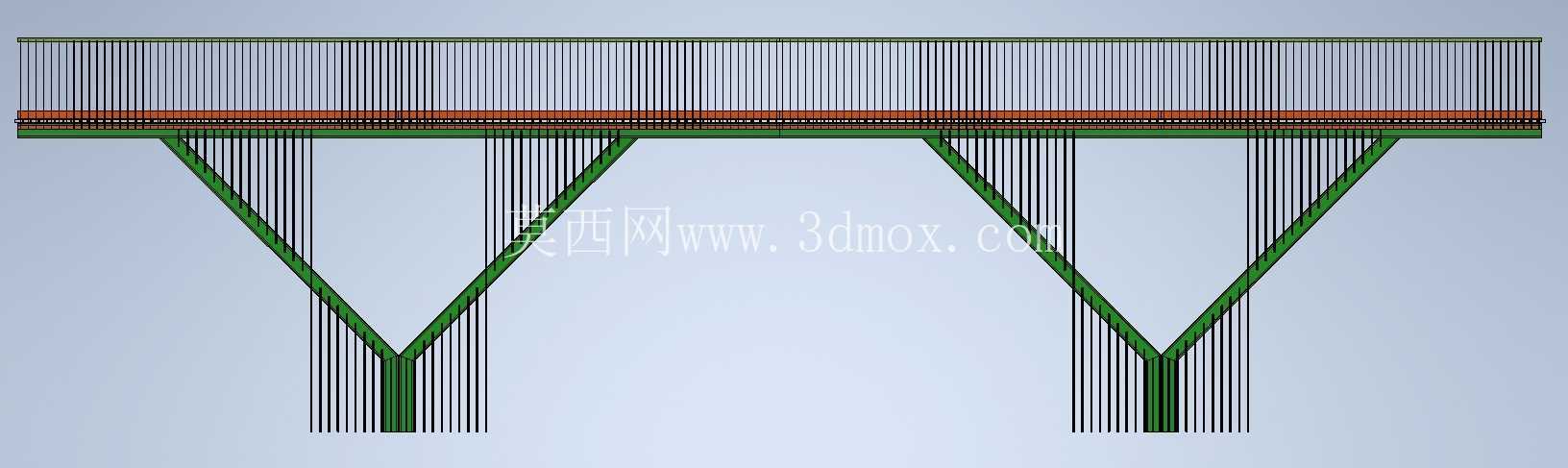

　　整体结构采用Y型斜撑钢构作为主要承重体系，区别于传统单柱墩或双柱墩天桥，Y型支撑从下部基础承台位置向上分叉形成两个斜向支撑臂，分别承接桥身主梁的下部荷载，可在减少下部墩柱占道面积的同时，将桥身竖向荷载均匀传导至下部基础，单组Y撑的横向支撑跨度可覆盖8米至10米的桥身段，整桥标准段总长度可根据道路宽度调整为30米至40米，桥面净宽度设置为3米，可满足每米宽度每分钟18人的通行能力，适配高峰小时1500人以内的过街流量需求。

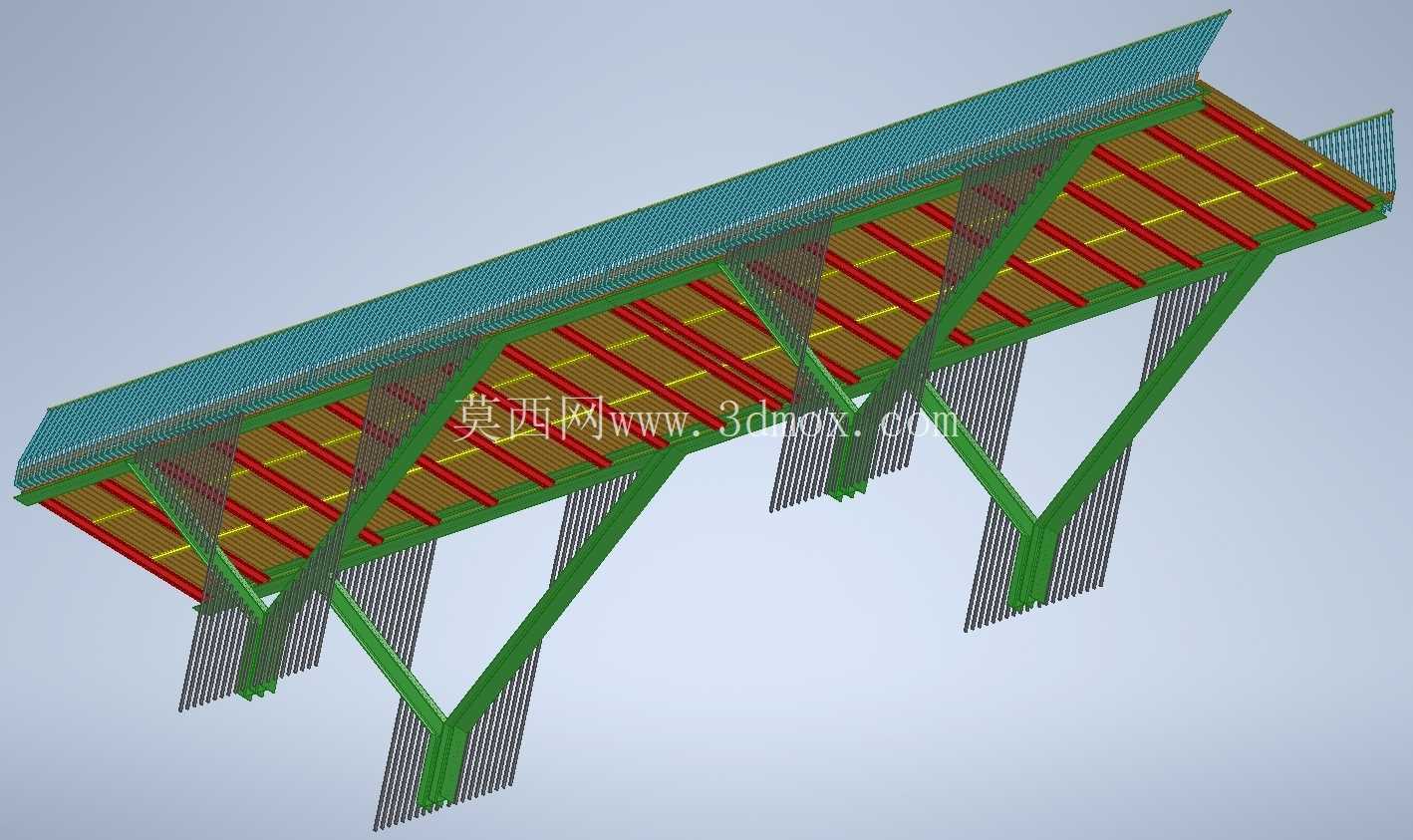

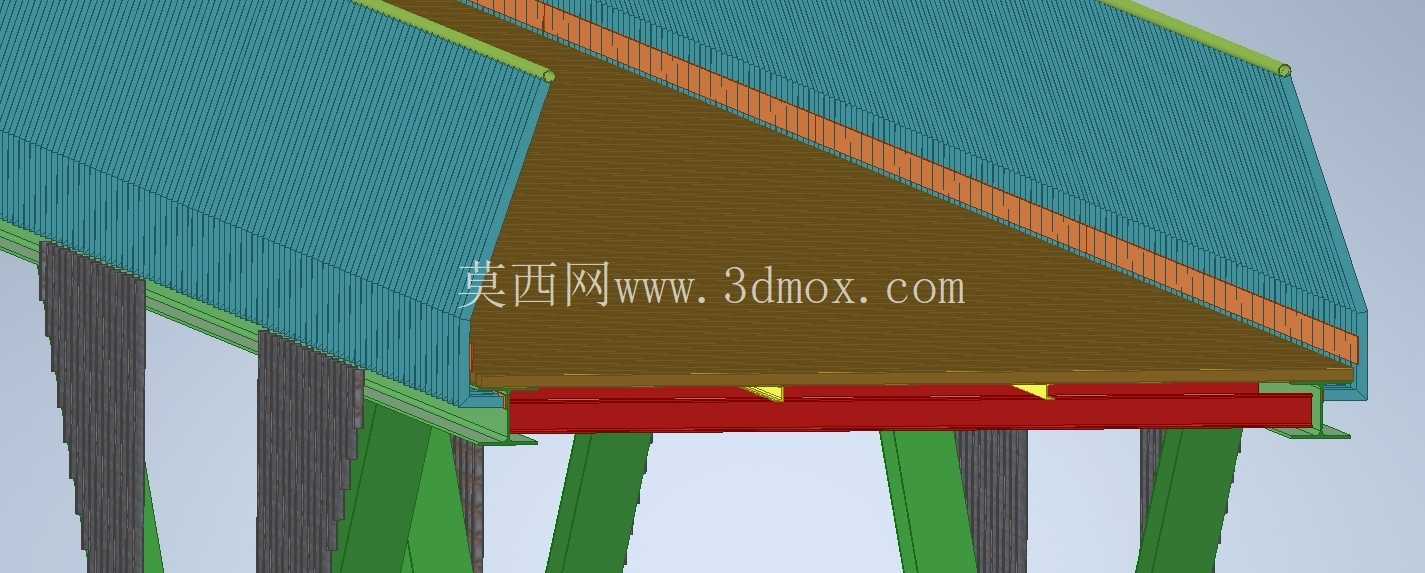

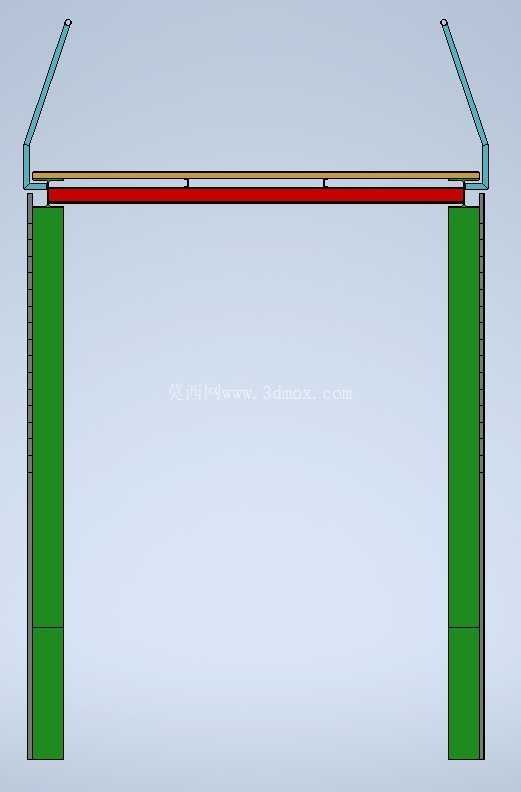

　　桥面铺装层采用格栅式防滑结构设计，表面预留防滑纹理安装位，可适配橡胶防滑垫、防腐木铺装等不同面层方案，铺装层下方为纵横梁组成的钢格构承重体系，主梁采用焊接H型钢拼接，纵向次梁按0.8米间距均匀排布，保障桥面局部荷载的均匀传导，桥身两侧设置1.2米高的网状防护围栏，围栏采用密目钢丝网与钢立柱组合结构，立柱与桥面边梁采用螺栓刚性连接，可防止行人翻越、物品坠落至下方车道，围栏顶部设置连续扶手，满足无障碍通行的扶靠需求。

　　设计过程中优先考虑现场安装的便捷性，整桥拆分为桥身段、Y型支撑段、围栏段三个模块化单元，各单元之间采用法兰螺栓连接，无需现场大量焊接作业，可在夜间封路时段内完成整体吊装拼接，减少对城市交通的影响。下部支撑的Y型结构分叉角度经过受力优化，斜撑与竖直方向夹角控制在32度至35度之间，可在保障竖向承重能力的同时，抵消桥身横向的风荷载与人群荷载带来的侧向弯矩，支撑柱底部设置预埋地脚螺栓与混凝土承台连接，承台尺寸根据现场地质条件调整，满足软土地基、硬化路面等不同安装场地的承载力要求。

　　桥身两端预留梯道与无障碍坡道的连接接口，接口位置的主梁做加强处理，可适配直跑梯道、折返梯道、自动扶梯等不同接入方案，桥身底面距离路面的净空高度设置为5米，满足城市道路机动车通行的净空要求，可保障常规公交、货运车辆的正常通行。结构设计中充分考虑后期维护需求，所有钢构件表面预留防腐涂装作业面，围栏网片采用可拆换设计，局部损坏时无需整体更换围栏结构，桥面铺装层的格栅板采用螺栓固定，可单独翻开检修下方的管线与梁体结构。

　　在受力校核层面，整桥荷载取值严格按照城市人行天桥的荷载规范执行，人群荷载按5kPa均布荷载验算，同时考虑1.5kN的水平侧向推力作用于围栏顶部，Y型支撑的节点位置做加劲肋强化处理，避免应力集中导致的结构疲劳，桥身纵向设置预拱度，抵消长期荷载作用下的主梁下挠变形，保障桥面平整度。防护围栏的网孔尺寸控制在20mm以内，可防止直径大于20mm的物体坠落至车道，避免引发行驶车辆的安全事故，围栏立柱的间距设置为1.5米，可承受1kN的水平冲击力，满足防撞防护的性能要求。
