风光互补离网发电动力供给装置结构设计

　　这套风光互补动力供给装置，主要面向无电网覆盖的偏远野外作业点位、小型户外监测站点、离网农用辅助供电场景设计，核心是通过光伏与垂直轴风力发电的组合，解决单一能源供电稳定性不足的问题，为后端小型电动机类负载提供持续的电力供给。整套装置采用框架式集成结构，将发电单元、支撑结构、储能与转换安装位整合为一体，减少现场安装的拼接工作量，适配野外复杂地形的安装需求。

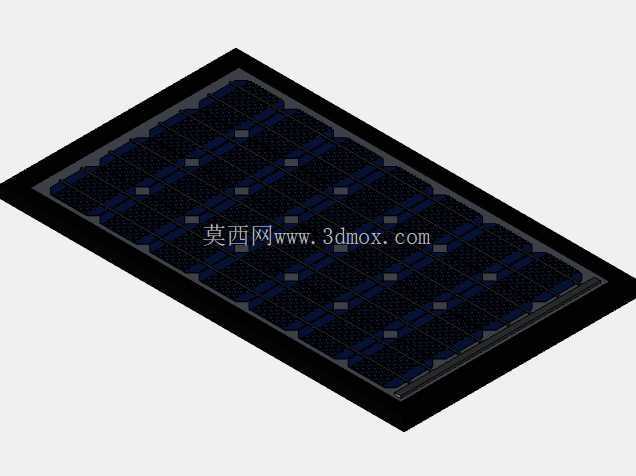

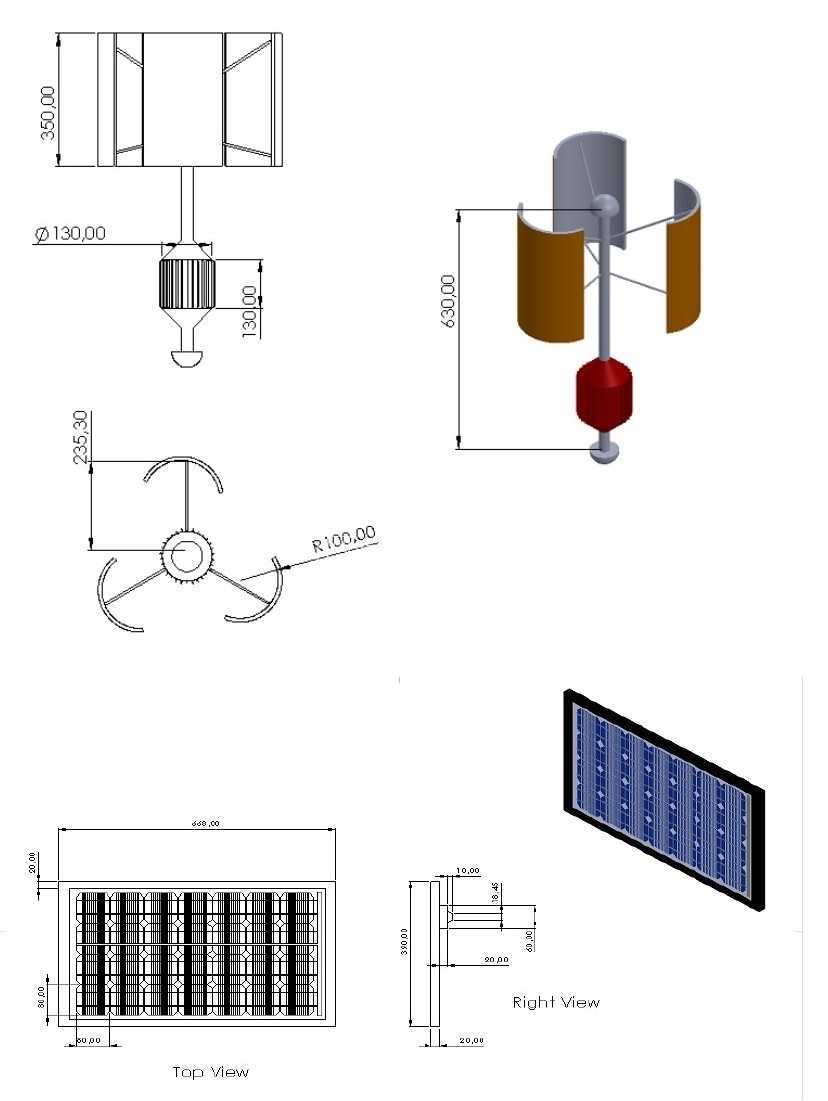

　　从结构设计逻辑来看，装置选用Savonius型垂直轴风轮作为风力采集单元，这类风轮不需要对风机构，启动风速要求低，对紊流风场的适应性更强，相比水平轴风机更适合近地面、地形遮挡较多的安装场景，风轮直接固定在框架顶部的立柱上，传动路径短，机械损耗更低。光伏板采用倾斜安装布局，安装角度结合常见中纬度地区的太阳高度角预设，同时框架顶部的坡式结构可以为下方的电气安装舱提供自然遮雨防护，减少雨水直淋带来的电气防护压力。

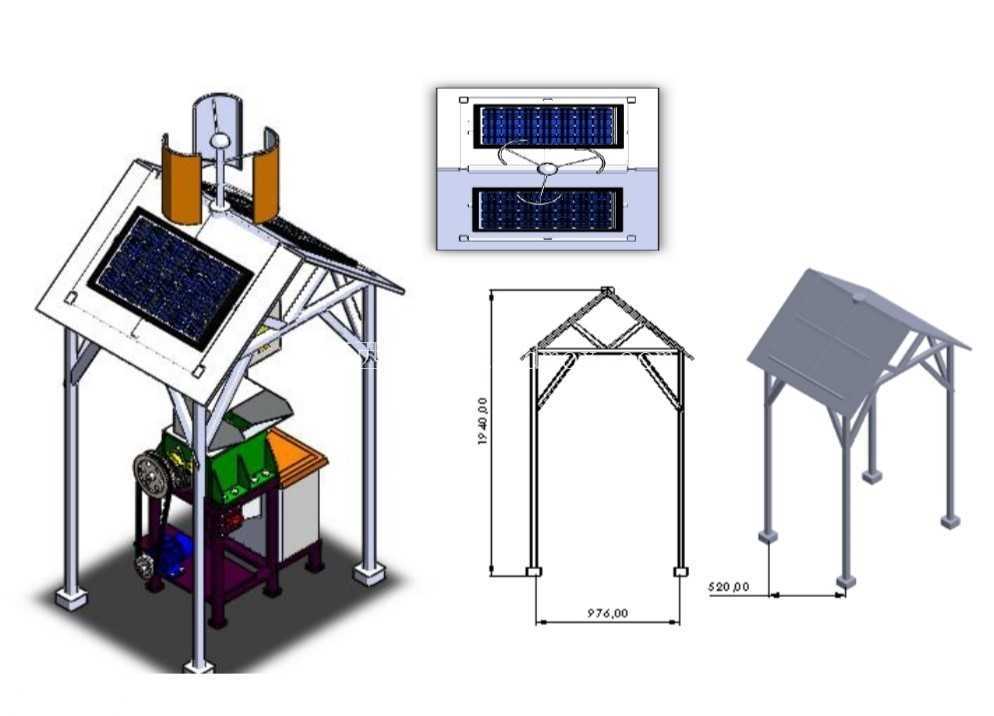

　　尺寸边界上，整套装置的支撑框架底部安装跨度为976mm，侧向支撑外延尺寸为520mm，整体框架高度为1940mm，底部采用方形地脚固定结构，可直接通过膨胀螺栓固定在硬化地面或者预制混凝土基础上，不需要额外搭建大型安装平台，单套装置的占地面积不足1.5平方米，适合在空间局促的野外点位布设。框架采用型材拼接结构，所有受力节点都做了三角加强处理，顶部的坡架除了承载光伏板，还可以作为风轮的辅助支撑基座，降低风轮运行时的结构振动。

　　功能实现层面，装置的下部框架预留了标准的电气舱安装空间，可容纳充放电控制器、储能电池、逆变模块等配套组件，风力发电单元与光伏单元的输出线缆通过框架内部的中空型材走线，避免线缆外露带来的老化、破损风险。整套装置的输出端直接对接小型电动机负载，可根据负载功率需求匹配对应容量的储能模块，在光照充足的时段优先由光伏板供电，同时为储能模块补能；在夜间或者阴雨天风力条件达标时，由风轮承担供电任务，两种能源形式形成互补，大幅降低单一能源受天气影响导致的供电中断概率。

　　设计过程中重点考虑了野外场景的维护便捷性，所有发电单元都采用快装式固定结构，光伏板通过压块固定在坡架上，风轮与主轴采用键连接加锁紧螺栓的固定方式，不需要专用大型工具即可完成部件更换。框架的支撑腿设置了可调高度的脚垫结构，可在不平整的地面上调整整体水平度，避免框架倾斜导致的风轮运行偏磨、光伏板角度偏移问题。电气舱的安装位预留了标准的走线孔与散热间隙，既可以满足电气部件的散热需求，也能通过加装密封胶条实现基础的防雨防尘效果，适配野外多尘、多雨的使用环境。

　　相比传统的单一光伏或者单一小型风电装置，这套混合动力装置的能源输出稳定性更高，在同等供电保障能力下，需要配套的储能电池容量更小，整体设备的投入成本与后期维护成本都更低。结构上的集成化设计也减少了现场安装的工序，整套装置拆解后可通过普通小型货运车辆运输，到达现场后仅需完成框架拼接、发电单元固定、线缆连接三个主要步骤即可投入使用，不需要专业的大型吊装设备配合，非常适合交通不便的偏远区域布设。在实际应用中，这套装置可以为小型野外灌溉水泵、环境监测设备、户外临时作业的小型电动工具提供持续的电力支持，也可以作为偏远地区小型户用辅助供电装置使用，适配多种离网供电的需求场景。
