风光互补聚能发电涡轮装置结构设计

　　在离网型分布式供能场景中，单一能源形式的发电设备往往受环境条件限制存在供电稳定性短板，这套聚光太阳能与风能耦合的涡轮装置，正是瞄准偏远区域独立供能、小型离网站点供电、民用分布式能源补充这类场景开发的耦合式发电单元，解决了单一风电夜间无风停转、单一光伏阴天发电效率骤降的实际痛点。整套装置的核心逻辑是将两种可再生能源的能量收集路径做了集成化设计，没有采用传统风光互补系统两套独立发电单元简单拼接的方案，而是通过共用能量转换与储热模块压缩整体体积，降低户外部署的占地与安装成本。

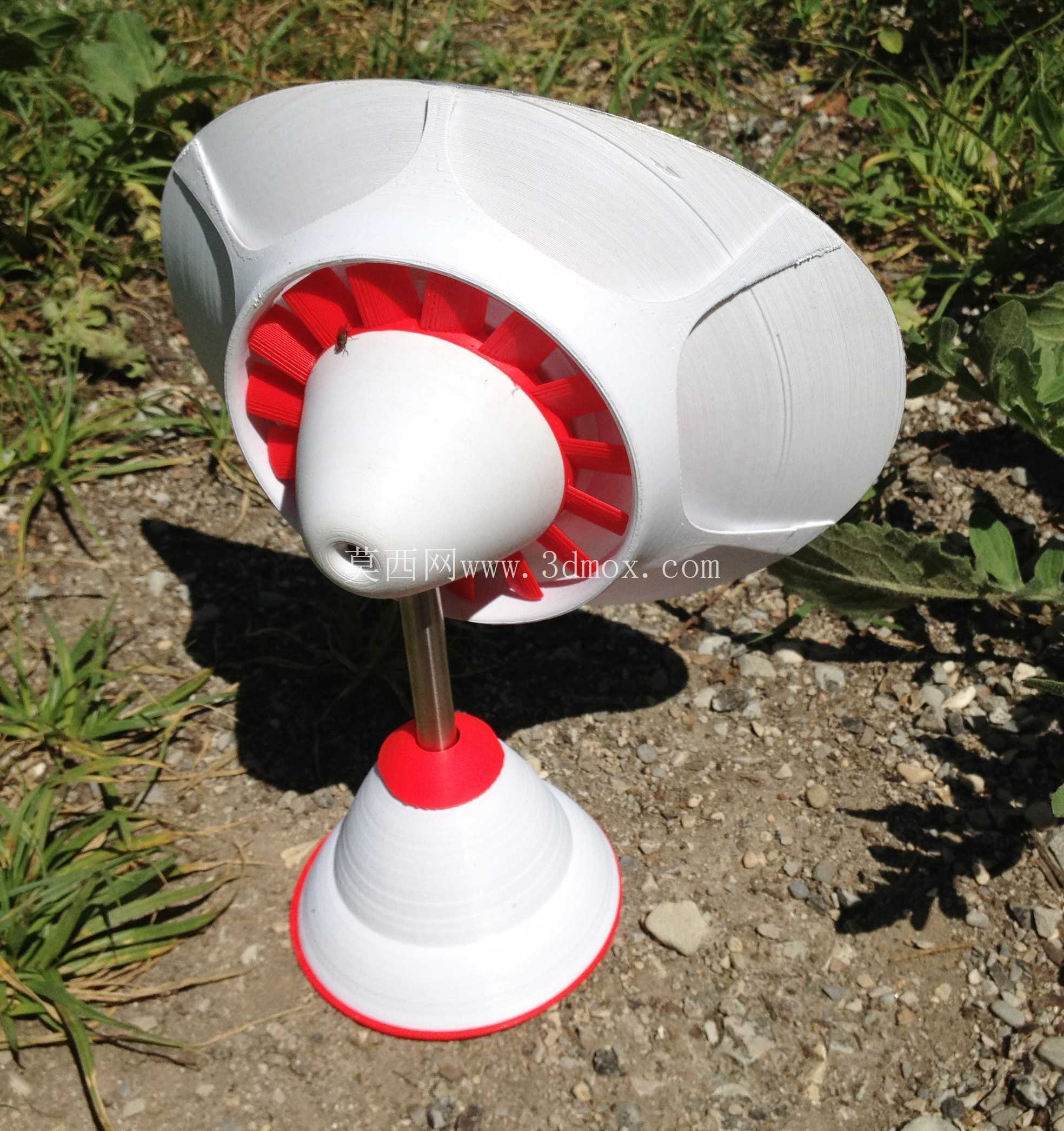

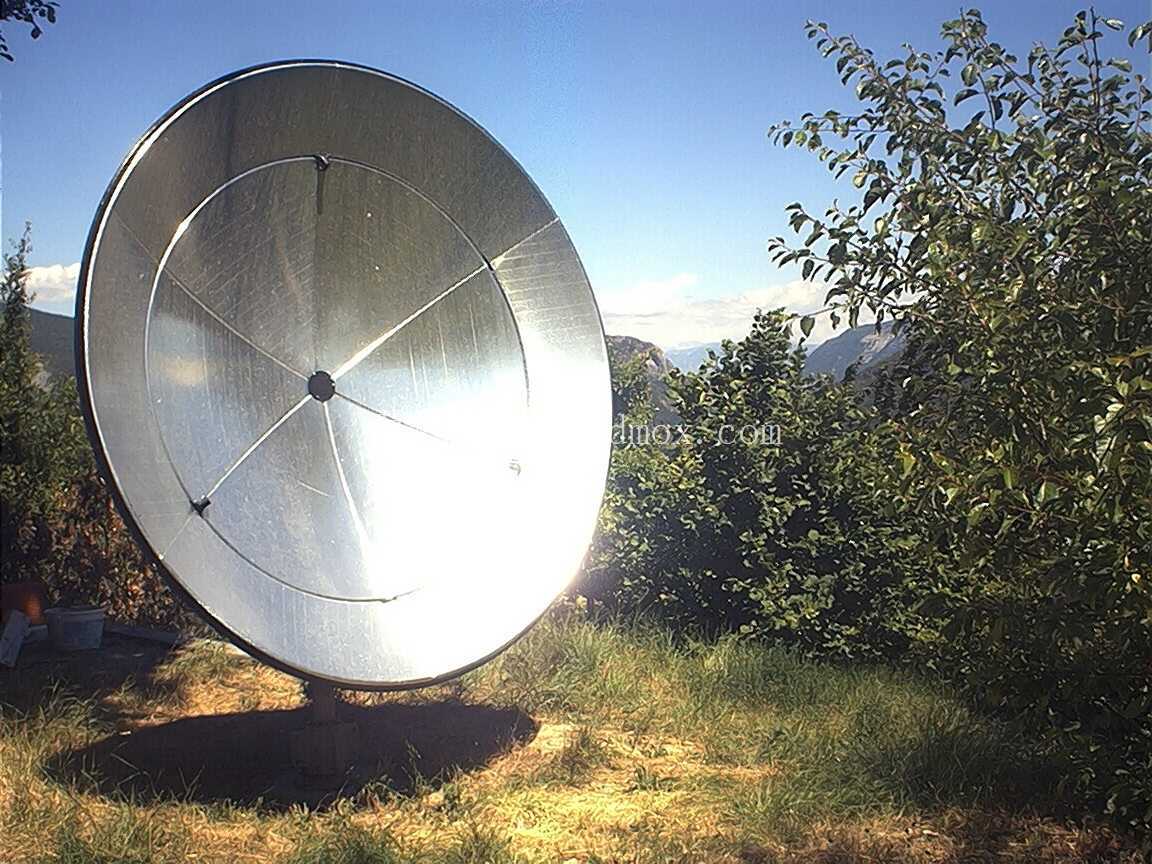

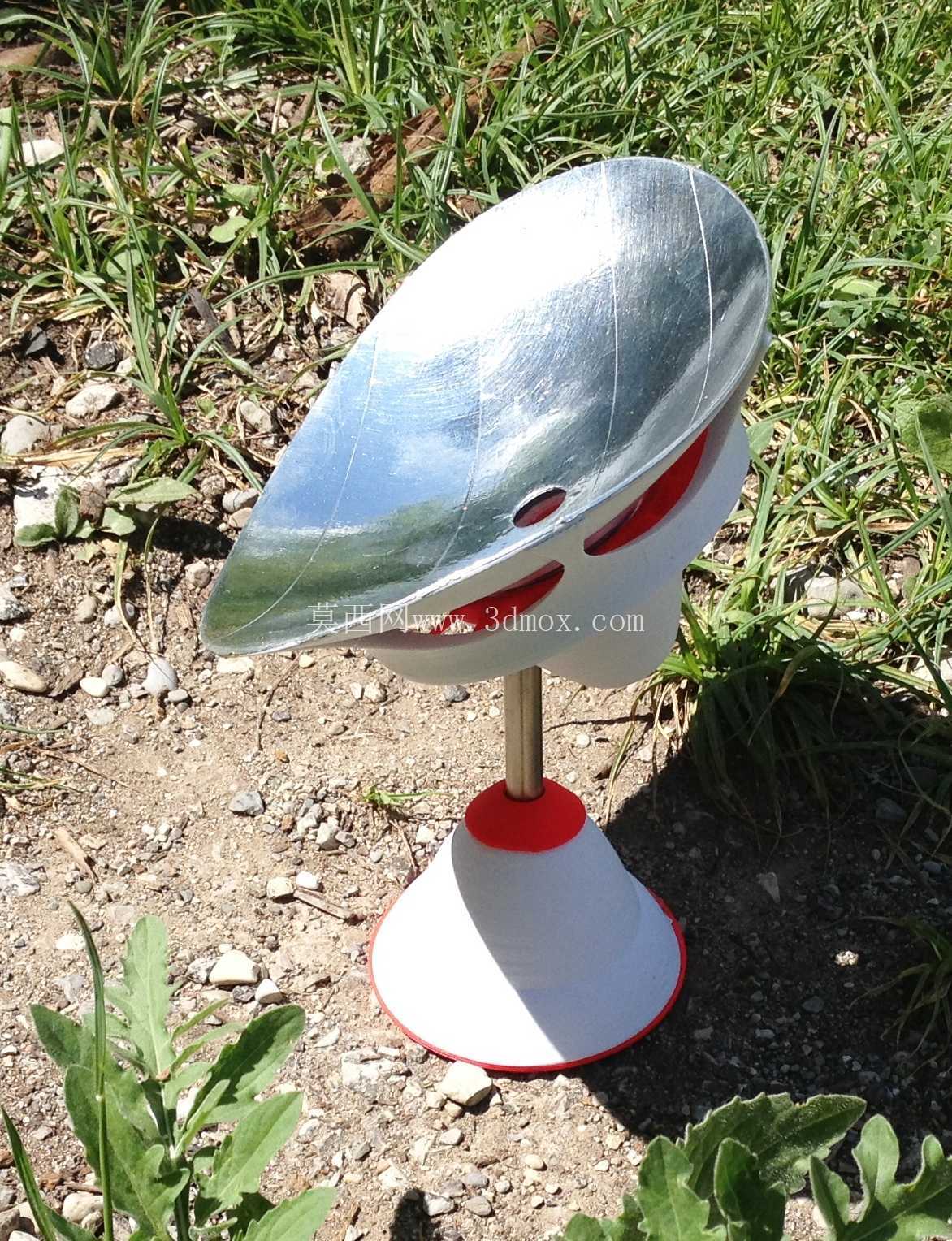

　　从功能实现逻辑来看，装置的聚光太阳能模块采用抛物面接收结构，可自动追踪太阳方位角与高度角，将入射太阳光聚焦到集热区域，通过超临界二氧化碳作为传热工质，把收集到的热能传递到总储热质量250公斤的铸铁储热单元中，该储热单元可耐受最高300℃工作温度、300大气压的工作压力，配合有机朗肯循环回路与二氧化碳低压回路，共同驱动特斯拉涡轮结构做功，实现热能到电能的转换。风能收集模块采用变桨距环形涡轮结构，配合涡流浓度设计，相比传统水平轴风机对低风速段的风能捕获效率更高，且环形结构的风轮转动惯量分布更均匀，强风工况下的结构稳定性更优，不需要额外加装过高的塔架就能获得不错的风能捕获效果。

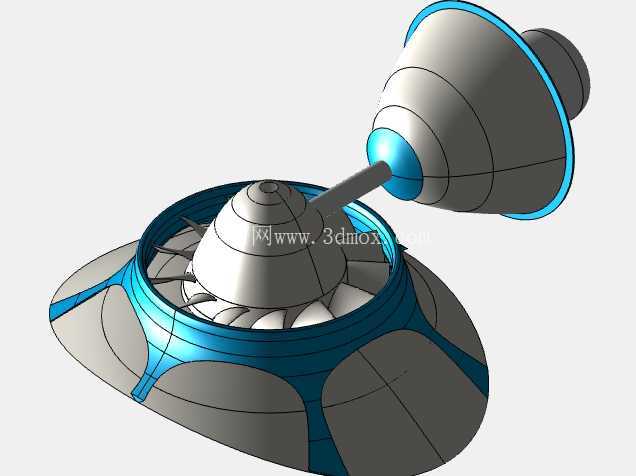

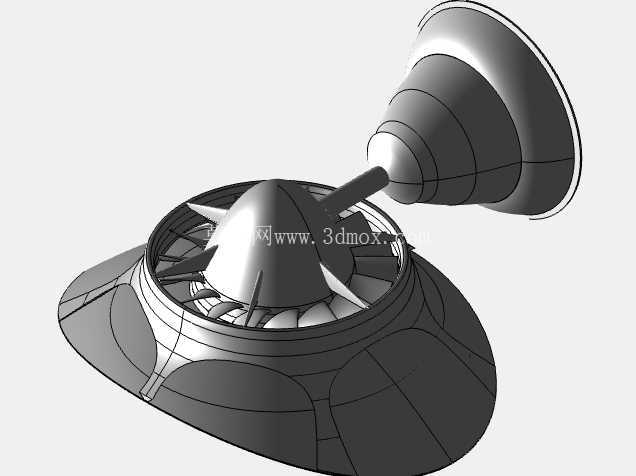

　　结构设计层面，整套装置的外形边界控制为直径4米、总高度4米，安装时仅需要平整的硬化地面作为基础，不需要做深度桩基施工，适合在山地、海岛、偏远牧区这类大型施工设备难以进入的区域快速部署。储热单元集成了500升容积的生活热水换热回路，在发电的同时可输出生活热水，实现热电联产，提升整套系统的能源综合利用效率。性能参数上，太阳能发电回路的额定输出功率为5千瓦，风能发电回路的额定输出功率可达10千瓦，配合10千瓦时容量的铁基热能储能模块，可在无光照、无风的工况下持续输出电能4到6小时，满足小型站点或单户家庭的基础用电需求。

　　设计过程中针对户外长期运行的可靠性做了多处针对性优化：聚光面采用耐候性涂层处理，可抵御风沙磨损与紫外线老化；涡轮转动部件采用密封式轴承结构，避免户外沙尘进入转动副造成磨损；储热单元外部做了多层隔热结构，减少非必要的热能损耗，提升储热效率；风轮与聚光结构的支撑件采用流线型设计，降低风阻对结构的载荷冲击，在12级强风工况下不需要额外做放倒保护，结构强度可满足绝大多数户外区域的气象条件要求。整套装置的能量转换模块采用集成化布局，所有管路与换热部件都布置在主体底座内部，外部没有裸露的管线，既降低了户外部署时的管线老化破损风险，也让整体外观更简洁，减少了人为破坏的可能性。
