R-775型12V直流振动电机结构设计

　　这款R-775规格的12V直流振动电机，在小型振动类设备的选型中属于应用面极广的成熟部件，日常接触到的小型按摩器具、家用清洁设备的振动模块、工业小型物料振实台的激振源、便携筛分设备的动力单元，甚至部分车载小型振动装置里，都能见到同结构产品的身影。从结构设计逻辑来看，这款电机在标准775直流有刷电机的基础上做了振动功能的适配改造，核心动力段沿用了775电机成熟的定转子结构，定子采用永磁体提供恒定磁场，转子绕组分段绕制适配12V直流供电特性，换向器与碳刷组件的排布保留了常规775电机的维护便利性，端盖处的接线端子做了防松设计，避免持续振动工况下接线松脱导致的供电中断。最核心的改动集中在输出轴端与尾端的偏心块设计，

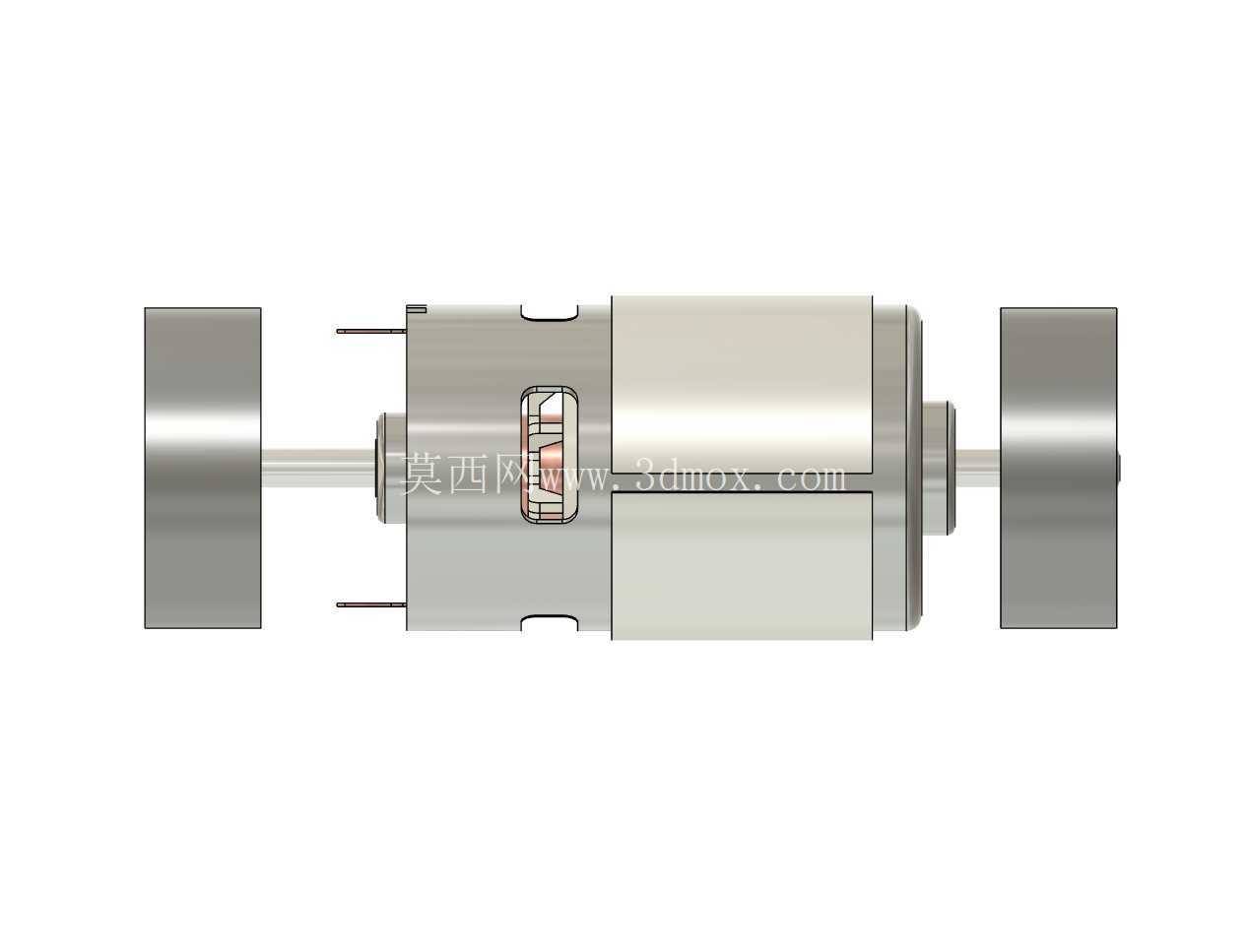

　　轴伸端加装的扇形偏心重块是产生激振力的核心部件，偏心块的质心与电机输出轴的回转中心存在固定偏心距，当转子以额定转速旋转时，偏心块做圆周运动产生的离心力会沿径向周期性变化，最终转化为整机的高频振动，尾端的偏心配重则是为了平衡轴端偏心块带来的径向不平衡力，避免电机在高速运转时出现轴承单侧受力过大、整机窜动超标的问题，两端偏心块的重量配比经过反复校核，既保证额定转速下的激振力满足使用需求，又能将轴承的径向载荷控制在额定寿命允许的范围内。从安装边界来看，这款电机的主体机壳为标准圆柱形结构，外径与常规775电机保持一致，机壳中部的滚花结构既可以增强安装时的夹持摩擦力，也能作为安装定位的基准面，两端的安装凸耳预留了标准安装孔位，

　　孔距尺寸适配市面上多数775电机的安装支架，不需要额外定制转接件就能完成替换安装。机壳的长度尺寸在标准775电机基础上仅增加了偏心块的防护空间，整体轴向尺寸控制紧凑，不会占用过多的设备内部安装空间。在实际功能特性上，这款电机在12V直流供电下可达到8000rpm的额定转速，对应的振动频率可以覆盖多数小型振动设备的工况需求，激振力的大小可以通过供电电压的微调在一定范围内调整，适配不同场景下的振动强度要求。设计过程中针对振动工况的特殊性做了多处细节优化：轴承选用了带防尘盖的深沟球轴承，能够抵御振动环境下可能侵入的粉尘杂质，延长轴承的连续运转寿命；机壳与端盖的连接采用了咬合式扣合加点胶固定的方式，避免长期振动导致端盖松脱；

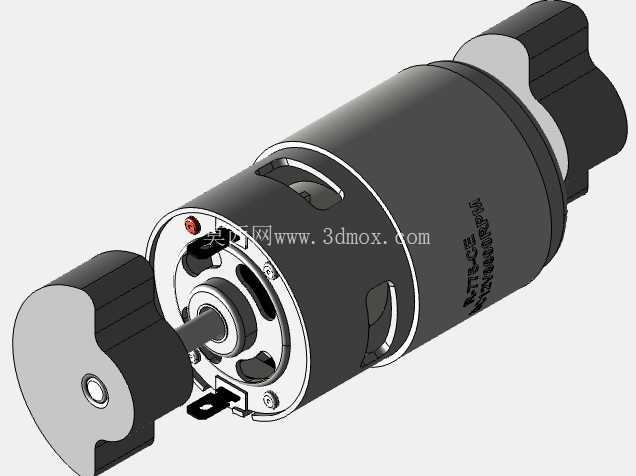

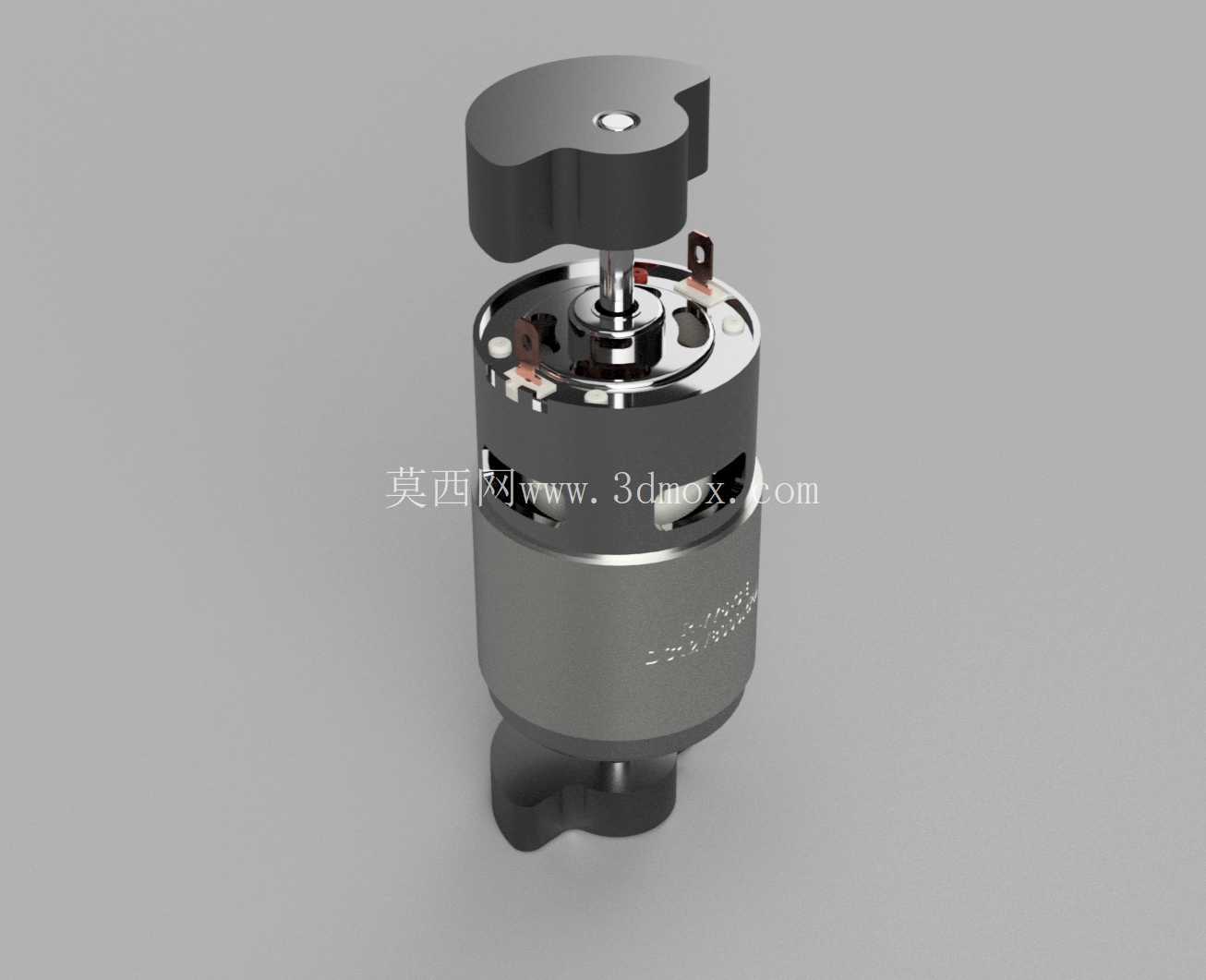

　　偏心块与输出轴的连接采用了D型轴切面加顶丝固定的结构，防止高速旋转时偏心块与轴之间出现相对滑动，导致振动参数偏移甚至偏心块飞出的安全隐患。在选型适配时需要注意，这款电机的持续工作电流会随激振负载的变化出现波动，供电回路需要预留足够的电流余量，安装时建议在电机与安装支架之间加装橡胶减震垫，既可以降低电机振动向设备主体的传递，也能减少安装结构的共振疲劳。从三维建模的角度来看，这款模型完整还原了电机的内部定转子结构、换向器碳刷组件、两端偏心块的外形与安装位置，机壳表面的标识、接线端子的细节、安装凸耳的孔位尺寸都按照实物比例还原，既可以作为设备整体装配时的干涉检查参考，也能用于振动模块安装位置的空间校核，帮助设计人员在方案阶段就确认电机与周边结构的间隙是否合理，避免后期打样时出现装配干涉的问题。
