6线10A空心轴导电滑环结构设计

　　在需要360度连续旋转同时传输功率与信号的机电系统中，空心滑环是解决绕线约束的核心功能部件，这款6通路10A规格的空心滑环，主要适配需要中心走气、走液或者穿轴安装的旋转设备场景，比如自动化转台、包装机械的旋转工位、游乐设备的旋转座舱、机器人关节、医疗检测设备的旋转扫描单元等，这类场景往往要求旋转部位不能有走线缠绕，同时要稳定传输多路动力或者控制信号，滑环的存在就是在相对旋转的两个结构之间，建立稳定的电气连接通路，避免导线在连续旋转过程中被扭断、磨损。

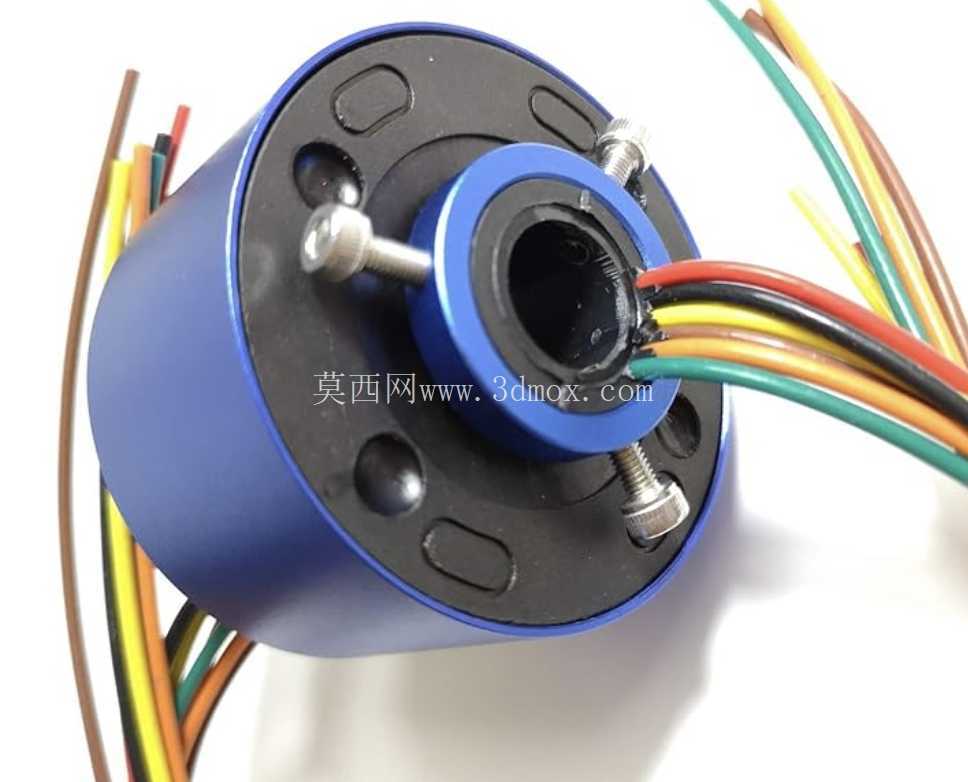

　　从结构设计来看，这款滑环采用外径56mm的空心轴结构，中心通孔可以满足穿装转轴、气管或者液管的需求，安装侧带有两个叉型固定支耳，支耳上预留安装孔，使用时可以将定子侧通过支耳固定在设备的静止机架上，转子侧随设备的旋转部分同步转动，安装时需要注意保证滑环与旋转轴的同轴度，避免偏心转动带来的额外磨损，降低滑环的使用寿命。滑环的接触结构采用贵金属刷丝与环道接触的设计，每一路环道对应一组独立的刷丝，6路通路可以满足多回路的传输需求，单路10A的载流能力可以覆盖常规中小功率动力传输，同时也能兼容普通的控制信号传输，环道之间做了绝缘隔离处理，避免不同通路之间出现串扰问题。

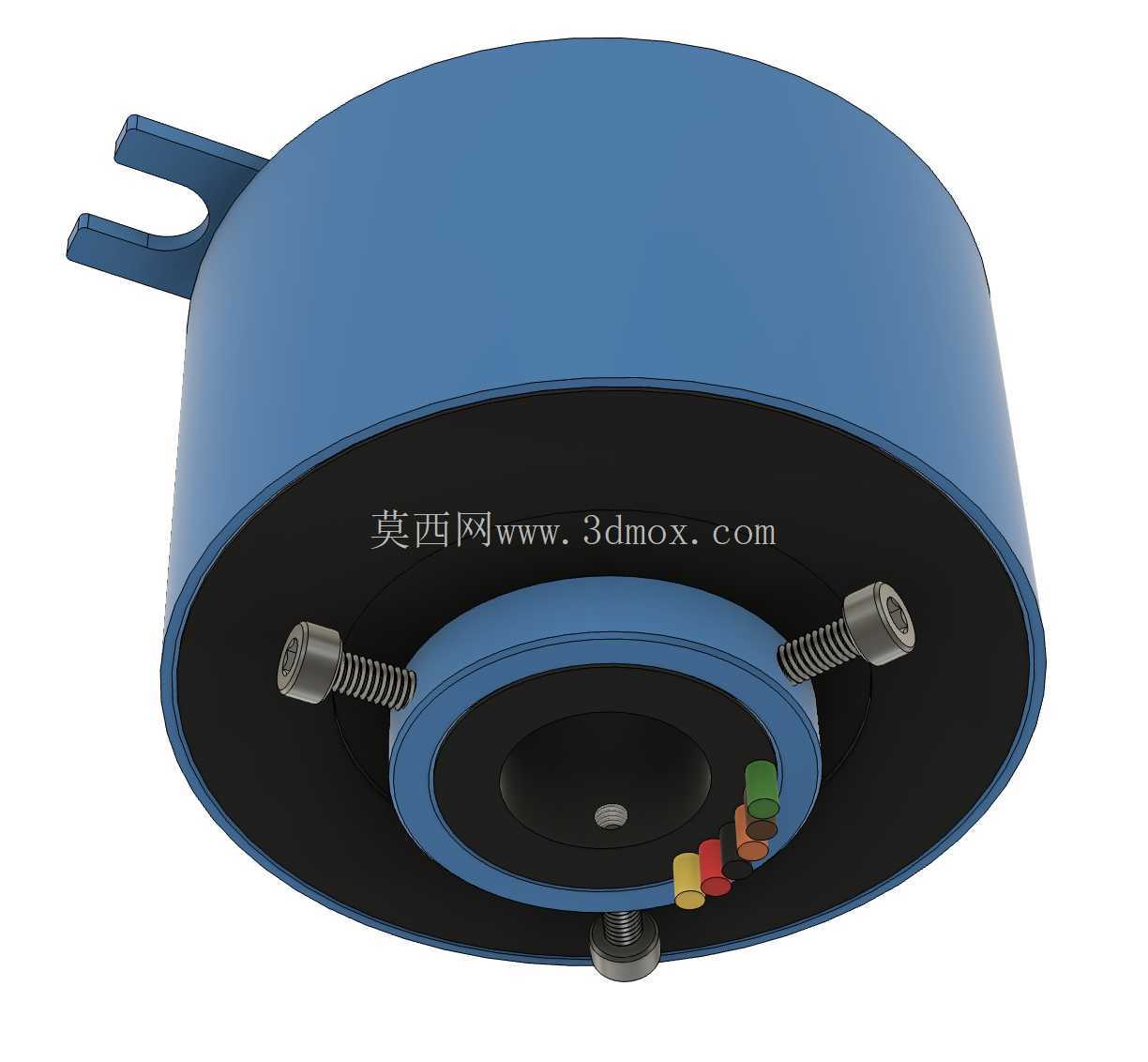

　　从外形尺寸边界来看，整体为圆柱型结构，主体外壳采用蓝色绝缘防护材质，既可以起到内部结构的防护作用，也能实现外部的电气绝缘，避免安装过程中出现短路风险。转子端引出多色导线，不同颜色对应不同通路，方便安装时的线路区分与接线，端面上的紧固螺丝用于内部环体的轴向定位，保证旋转过程中环体不会出现轴向窜动，确保刷丝与环道的接触压力稳定。设计过程中需要重点考虑接触电阻的稳定性，刷丝的压力需要控制在合理区间，压力过大会加速刷丝与环道的磨损，缩短使用寿命，压力过小则会导致接触不良，在旋转过程中出现信号闪断、接触电阻波动过大的问题，尤其是在带载转动的工况下，接触不良会导致供电不稳，甚至出现打火的风险。

　　在实际选型应用中，这类空心滑环的安装空间需要预留足够的径向与轴向尺寸，除了滑环本身的外径尺寸，还要考虑接线端的导线弯折半径，以及固定支耳的安装空间，旋转部分的连接需要考虑扭矩传递的可靠性，避免转子与设备旋转部位出现相对滑动，导致滑环的转动部分跟转失效。日常使用中需要注意避免滑环进入粉尘、油污等杂质，这类杂质会附着在环道表面，增大接触电阻，加速接触面的磨损，对于有防护要求的工况，还需要额外增加防护外罩，避免异物进入滑环内部。这款滑环的空心结构相比实心轴滑环，最大的优势就是中心可以穿设其他部件，大幅提升设备的空间利用率，很多转台类设备需要在中心位置布置气路、液路或者中心转轴，空心滑环就可以直接套在中心轴上安装，不需要额外偏移安装位置，让整体设备的结构更加紧凑，减少不必要的空间占用。

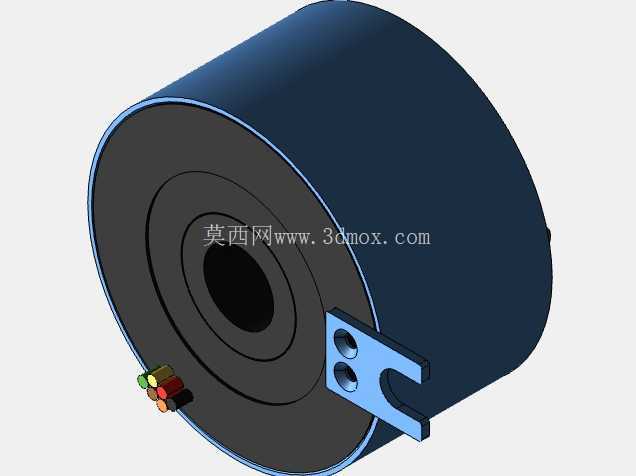

　　在建模过程中，需要重点还原滑环的安装接口尺寸，包括支耳的安装孔位、中心通孔直径、整体外径、轴向长度，以及出线端的导线位置，这些尺寸直接决定了滑环能否顺利装配到设备中，同时内部的环道与刷丝的相对位置也需要准确还原，方便在做整体设备装配干涉检查的时候，确认滑环与周边部件不会出现运动干涉，尤其是旋转过程中，滑环的转子部分随轴转动，要确保周边的静止部件不会和滑环的转动部分、引出导线发生刮蹭。对于结构设计人员来说，这类标准规格的滑环属于常用的外购标准件，在设计阶段准确还原其三维模型，可以有效减少装配阶段的干涉问题，提前确认安装空间是否足够，避免后期改模带来的成本浪费。
