卧式防爆工业柴油储存储罐结构设计

　　在工矿厂区、野外作业场站、中小型燃油补给点的燃油存储场景中，卧式储油罐是应用占比最高的常压存储类设备，本次呈现的带防爆防护结构的卧式柴油储罐，完全围绕燃油存储的安全合规性、现场安装便捷性、日常运维可操作性展开结构设计，适配多数非超大规模燃油存储场景的落地需求。从实际使用逻辑来看，柴油作为闪点高于60摄氏度的丙类可燃液体，存储环节的核心风险来自外部明火引燃、内部油气积聚爆燃、罐体腐蚀泄漏、外力碰撞破损几个维度，这套储罐的结构设计首先从风险源头做了针对性布局。罐体主体采用标准椭圆封头对接圆柱形筒身的卧式结构，相比立式储罐，卧式结构的重心高度更低，对安装基础的承重均匀性要求更低，不需要做超高的承重承台，在场地平整度有限的野外作业区、

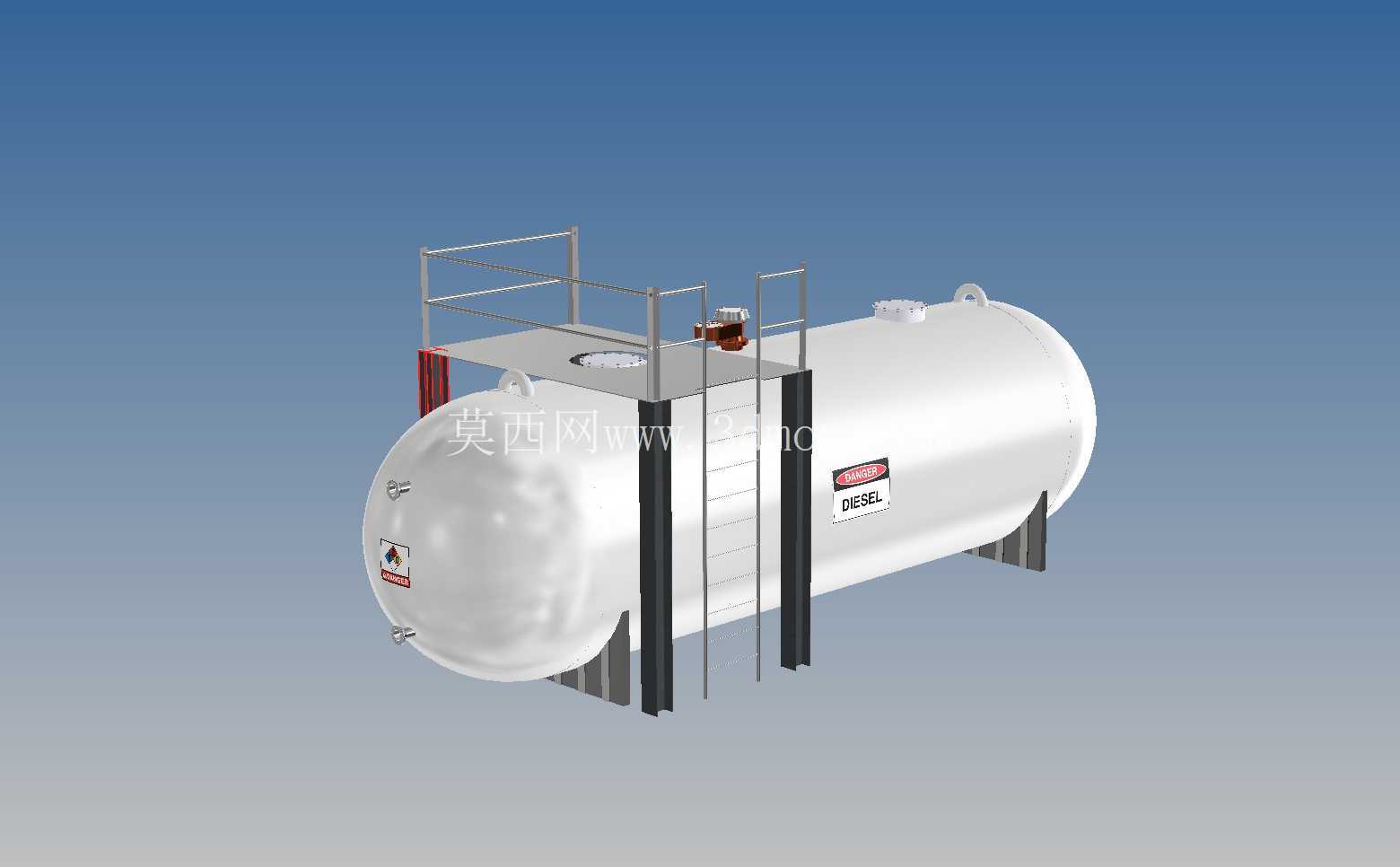

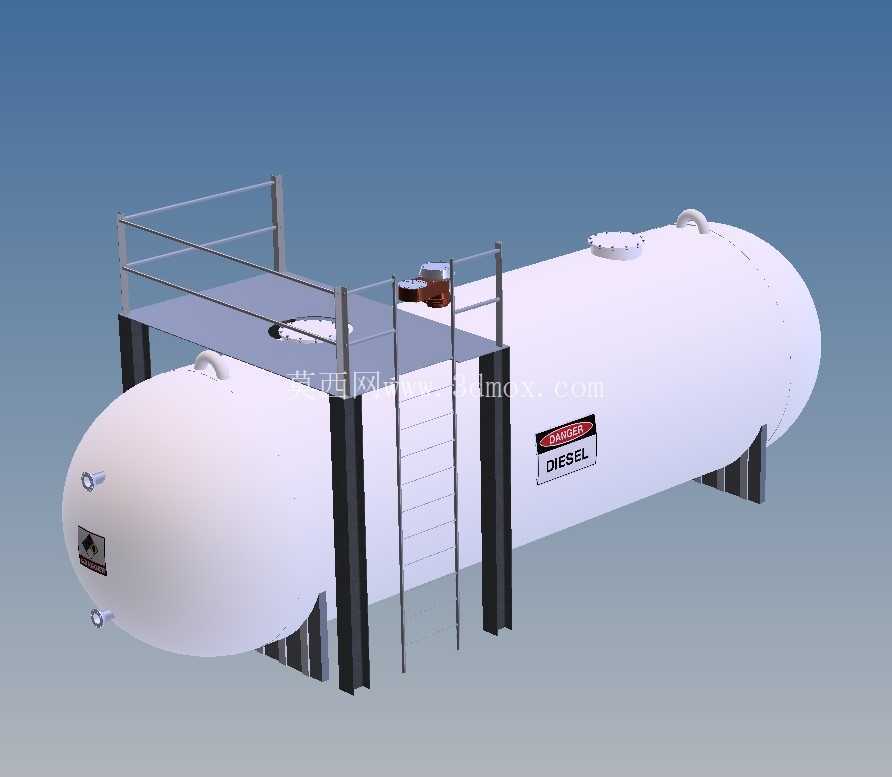

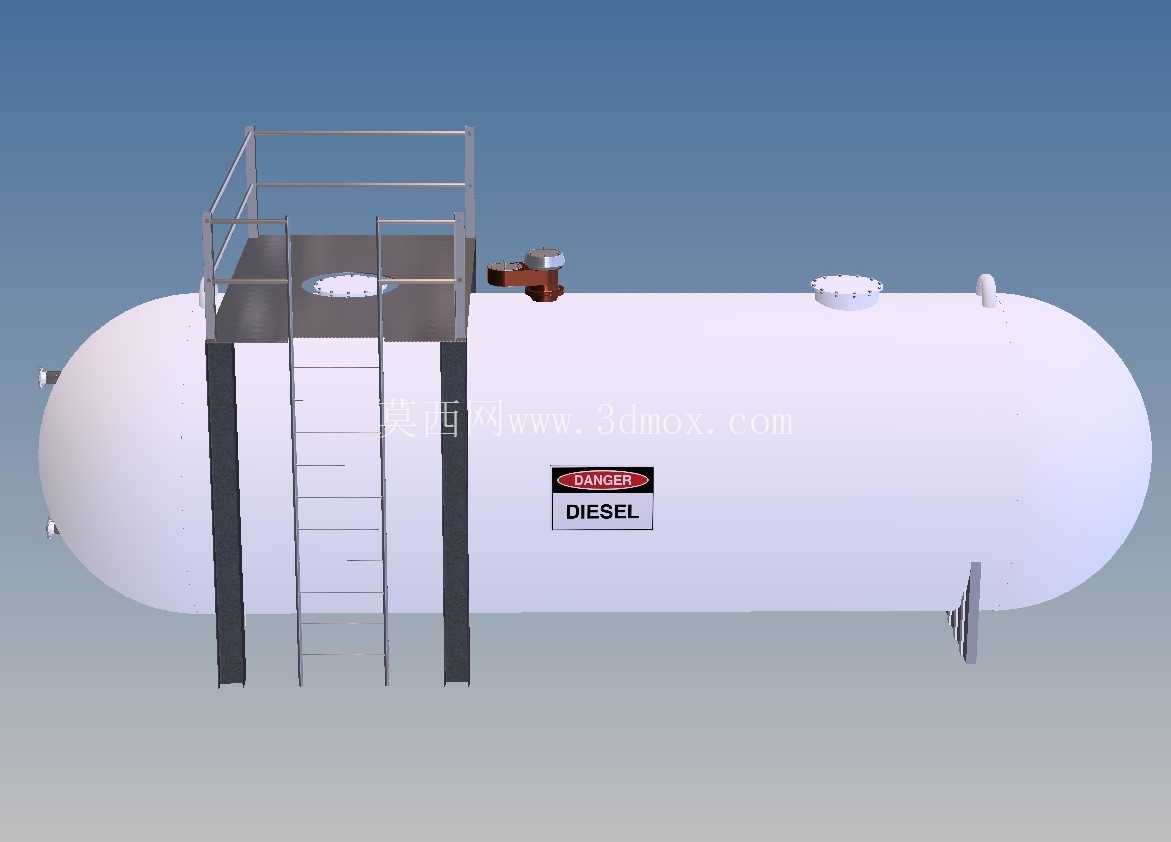

　　厂区边角存储区，只需要做两道对应鞍座位置的混凝土条形基础即可完成安装，不需要大规模场地硬化，能大幅降低现场施工的成本与周期。筒身与封头的对接焊缝采用全焊透结构，内壁做导静电防腐涂层处理，避免柴油流动过程中产生的静电积聚引燃油气，外壁做多层防锈防腐涂装，适配户外露天放置的耐候需求，减少雨水、扬尘带来的罐体腐蚀问题。罐体顶部设置了带防护护栏的操作平台，平台采用防滑花纹钢板铺设，周边设置1.2米高的安全护栏与踢脚板，运维人员可以通过侧边的直爬梯登上平台，完成液位检测、卸油口操作、呼吸阀检查等日常作业，爬梯踏步做防滑齿处理，避免雨天、冬季结冰情况下的人员滑倒风险。罐体的安全附件布局完全围绕防爆要求设置：顶部设置带阻火功能的呼吸阀，平衡罐体内外压力差的同时，阻止外部明火进入罐内；卸油口、出油口均设置快速接头与紧急切断阀，出现泄漏、火情等异常情况时可以快速截断油路；罐体侧壁设置液位计接口与排污口，日常可以直观观测罐内柴油存储量，定期通过排污口排出罐底沉积的水分与杂质，避免出油时杂质混入下游燃油设备造成堵塞或磨损。罐体支撑采用两个对称布置的焊接式鞍座，鞍座与罐体接触位置设置减震垫板，避免罐体与鞍座硬接触造成的局部应力集中，鞍座底部预留地脚螺栓安装孔，安装时可以通过膨胀螺栓或预埋螺栓将鞍座与混凝土基础固定，避免罐体受外力碰撞、地质沉降影响出现移位。从安装边界来看，这套卧式储罐的轴向长度与筒身直径的比例控制在3:1左右，属于常规卧式容器的合理比例范围，

　　安装时需要在罐体周边预留不小于1.5米的运维操作空间，顶部操作平台上方预留不小于2米的净空，方便人员操作与附件检修；卸油口位置预留对应卸油软管的操作空间，出油口位置对接输油管道时需要设置软连接，避免管道应力传递到罐体接口造成焊缝开裂。设计过程中充分考虑了制造环节的工艺可行性，筒身采用标准钢板卷制焊接，封头采用标准冲压椭圆封头，不需要定制特殊尺寸的成型件，制造厂商可以利用常规卷板机、焊接设备完成罐体加工，不需要额外投入特殊工装；所有外接法兰均采用标准公称压力的通用法兰件，后期更换安全附件、对接管道时可以直接采购标准件替换，降低运维配件的采购成本与等待周期。在内部结构上，罐体内设置了多道防波板，当罐体用于移动场站或者受外力晃动时，

　　防波板可以减缓罐内柴油的剧烈晃动，降低液体晃动对罐体封头的冲击，同时减少油气的挥发空间，降低罐内油气浓度过高的风险；防波板采用带通孔的钢板结构，不会完全阻断罐内液体的流通，同时能起到缓冲扰流的作用。罐体表面的标识位置做了预留，可以粘贴燃油类型标识、安全警示标识，方便现场人员快速识别存储介质类型，避免误操作。从实际应用反馈来看，这类带操作平台的卧式防爆柴油储罐，广泛应用在厂区内部燃油补给、工程机械野外作业现场供油、中小型加油站临时储油、应急发电站燃油储备等场景，相比地埋式储罐，地上卧式储罐的安装、检修、泄漏检测都更加便捷，不需要做地下防渗池施工，整体项目落地周期更短，对于存储量在几十立方米级别的场景，综合性价比远高于其他类型的存储设备。设计时也充分考虑了不同场景的适配性，所有接口的位置、尺寸都可以根据现场管道布局做微调，鞍座的间距可以根据安装基础的实际情况做对应调整，不需要改动罐体主体结构，就能适配不同现场的安装条件；罐体表面的防腐涂层可以根据使用场景的腐蚀等级调整涂层厚度与类型，在沿海高盐雾区域可以增加环氧富锌底漆的厚度，在北方低温区域可以选用耐低温的涂装材料，保证罐体的使用寿命。
