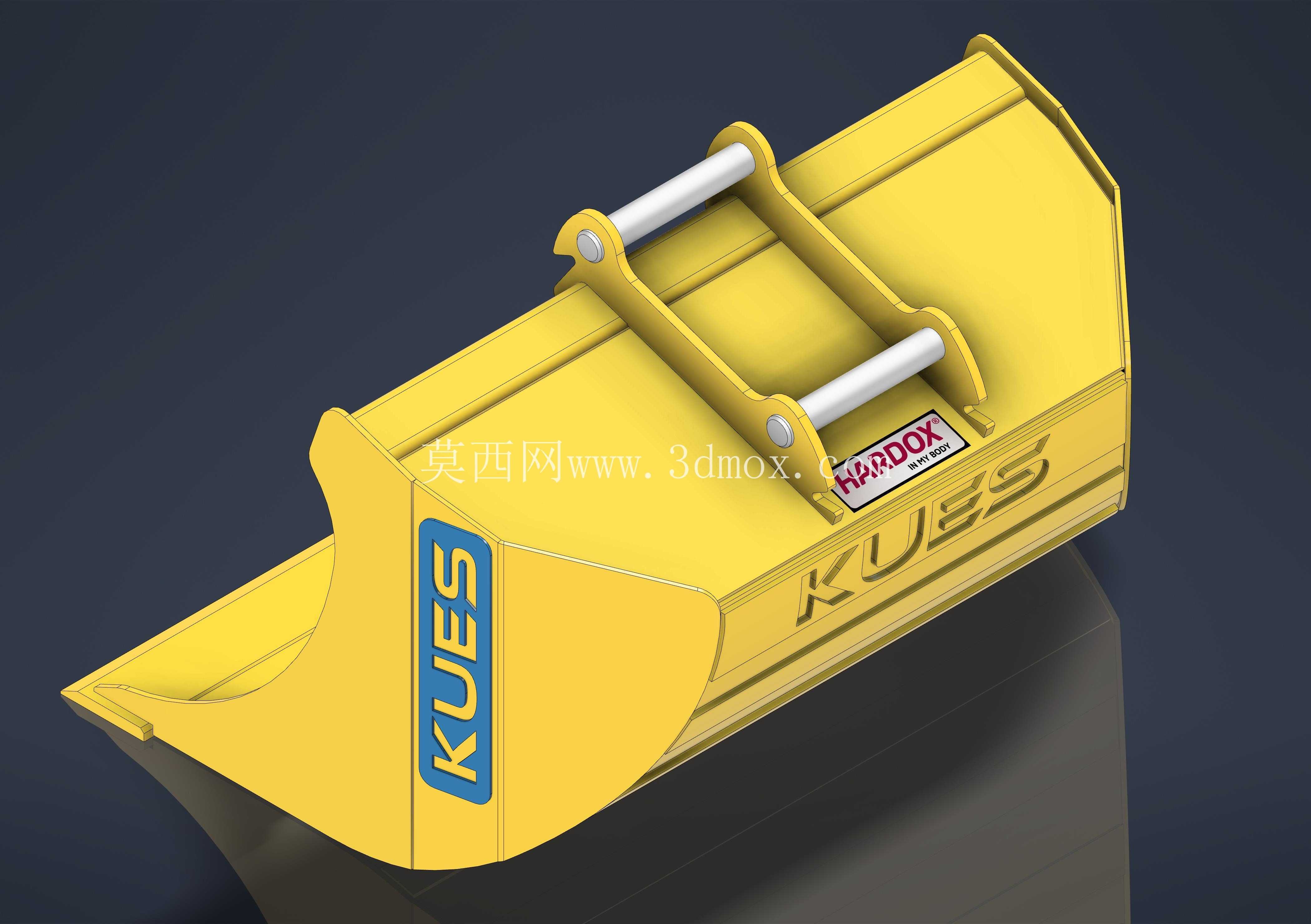

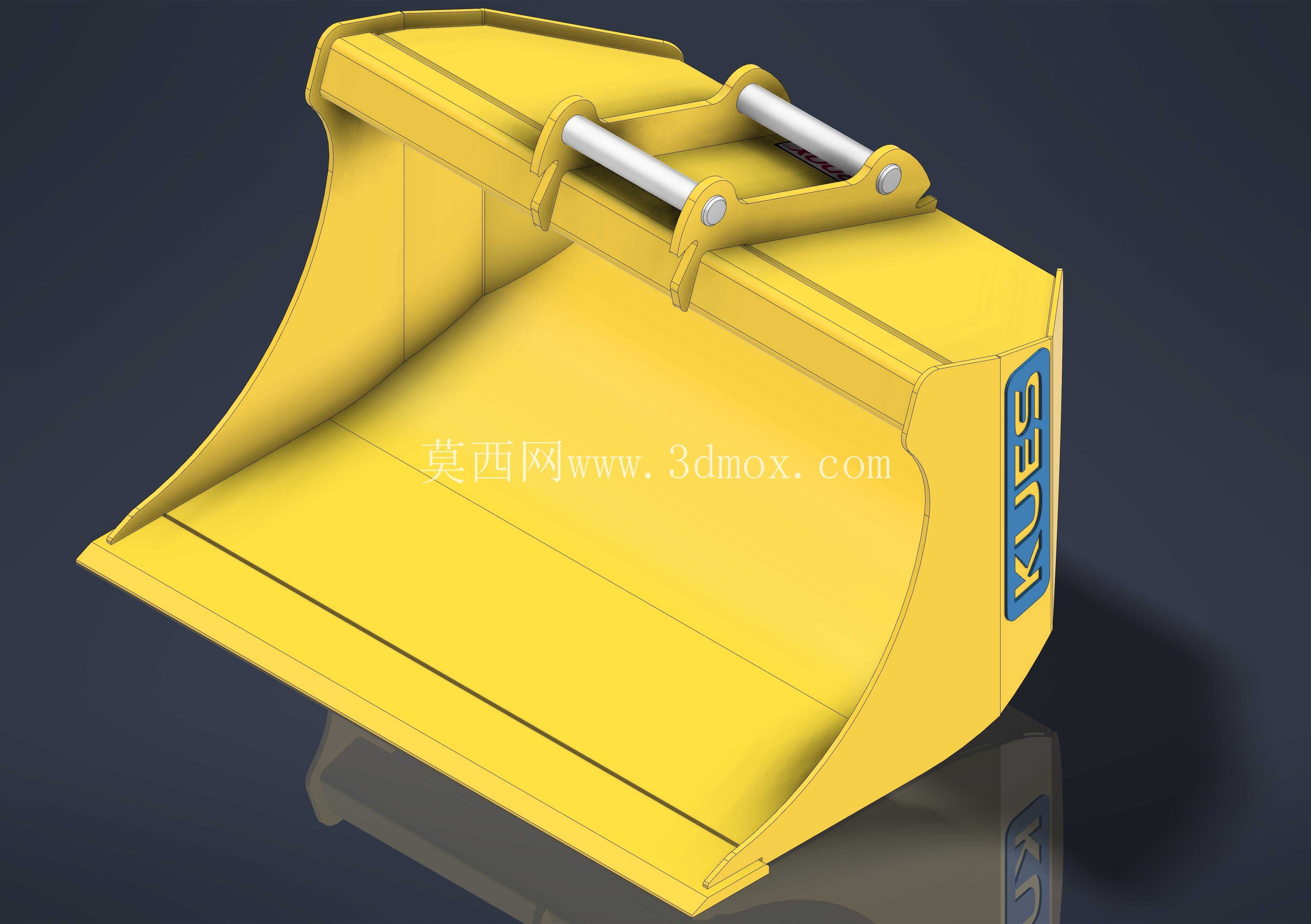

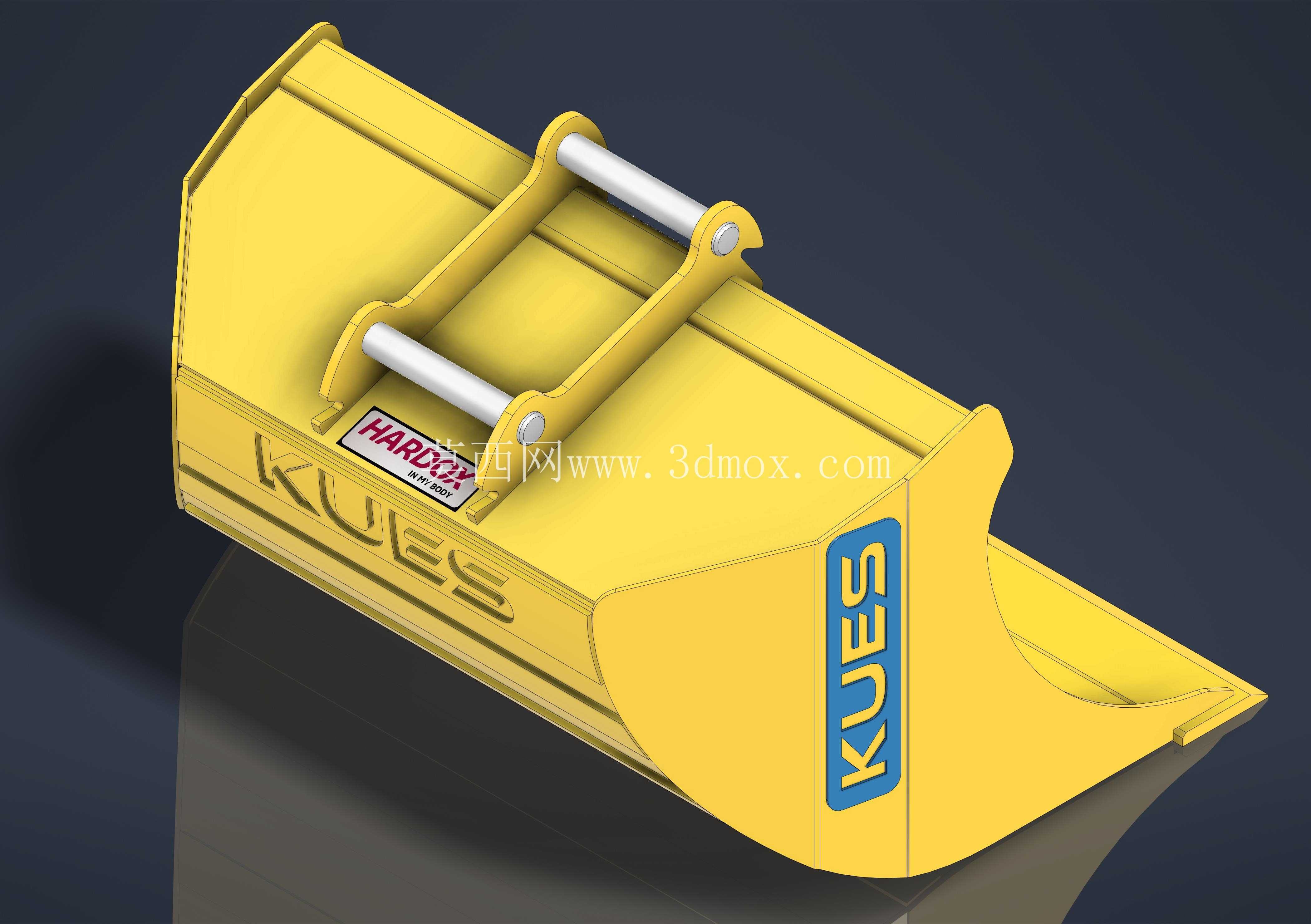

斯堪的纳维亚风格沟渠铲斗结构设计

　　这款沟渠铲斗主要适配中小型履带式挖掘机，在市政管网开挖、农田沟渠修整、边坡整形作业场景中使用频率极高，区别于常规岩石斗、土方斗的宽幅设计，该铲斗针对窄断面沟渠作业做了定向优化，作业时无需反复修边就能一次成型符合截面要求的沟渠轮廓，能大幅减少窄空间作业的重复动作。从结构设计逻辑来看，铲斗的斗体曲面采用了渐开线式的弧面过渡，从切削刃到斗背的曲率经过多轮作业模拟调整，挖掘时物料能顺着弧面快速滑入斗腔，不会在斗壁形成粘附堆积，尤其是在含水率偏高的黏土层作业时，这种曲面设计能有效降低卸斗阻力，减少斗内余料残留。斗体两侧的边板做了向外微张的倾角处理，作业时边板不会和沟渠侧壁发生剐蹭，同时能保证开挖出的沟渠侧壁垂直度符合施工要求，避免出现上宽下窄的梯形断面偏差。顶部的连接耳板采用了双销轴孔的对称布局，销轴孔内嵌了耐磨衬套，衬套和耳板之间采用过盈配合压装，能承受挖掘时的偏载冲击力，不会因为长期单侧受力出现耳板变形、销轴窜动的问题；两个连接耳板之间的横向支撑梁做了箱型截面设计，相比实心梁在减重30%的前提下，抗扭刚度提升了40%以上，能应对沟渠开挖时常见的侧向外力，比如碰到侧壁硬土挤压时不会出现连接部位开焊变形的问题。切削刃部位采用了分段式的耐磨板设计，主切削刃的硬度梯度做了分层处理，刃口部位硬度更高保证切入性能，和斗体连接的部位韧性更好，避免碰到地下孤石时出现刃口崩裂；侧切削刃延伸到斗体侧面三分之一的位置，修整沟壁时能直接通过侧刃刮平侧壁，不需要额外更换平整属具。斗体侧面的标识区域做了内凹式的冲压结构，标识牌嵌入安装后不会突出斗体表面，作业时不会被石块、土体刮蹭脱落，同时内凹结构也能增强侧板的局部刚度，减少侧板受侧向挤压时的变形量。从安装边界来看，这款铲斗的销轴中心距、耳板间距都匹配通用吨位挖掘机的快换接头尺寸，不需要改装斗杆连接部位就能直接换装，斗体的最大回转半径在斗杆全收状态下不会和斗杆油缸发生干涉，下挖最大深度时斗背不会和地面形成剐蹭；斗腔的容积经过精准核算，在额定载荷下不会超过挖掘机的举升稳定阈值，避免满斗举升时出现整机前倾的安全隐患。斗体的焊接部位全部采用了坡口焊工艺，主焊缝位置做了圆弧过渡处理，减少应力集中，长期承受冲击载荷时不会出现焊缝开裂的问题；耐磨板和基体之间采用塞焊加周边角焊的组合连接方式，即使长期磨损也不会出现耐磨板整块脱落的情况。在实际作业中，这款铲斗特别适合村镇农田的灌溉渠开挖、市政小区的雨污管网支管铺设作业，这类作业场景的沟渠断面宽度较窄，常规宽斗无法进入沟槽作业，而这款窄幅铲斗能在有限宽度内完成挖掘、修边的全套工序，作业效率比常规斗搭配人工修边提升两倍以上。针对沟渠作业常见的树根、碎砖石等杂物，斗体的刃口角度做了优化，切入阻力更小，碰到硬质杂物时能通过斗体的弧面将杂物导到斗腔内部，不会出现刃口被杂物卡住无法下挖的情况。斗体表面的涂装采用了工程机械专用的耐磨防腐涂层，长期在潮湿泥土环境中作业也不会出现大面积锈蚀脱落，日常维护时只需要定期检查销轴衬套的润滑情况、切削刃的磨损量即可，维护成本远低于同规格的特殊作业属具。
