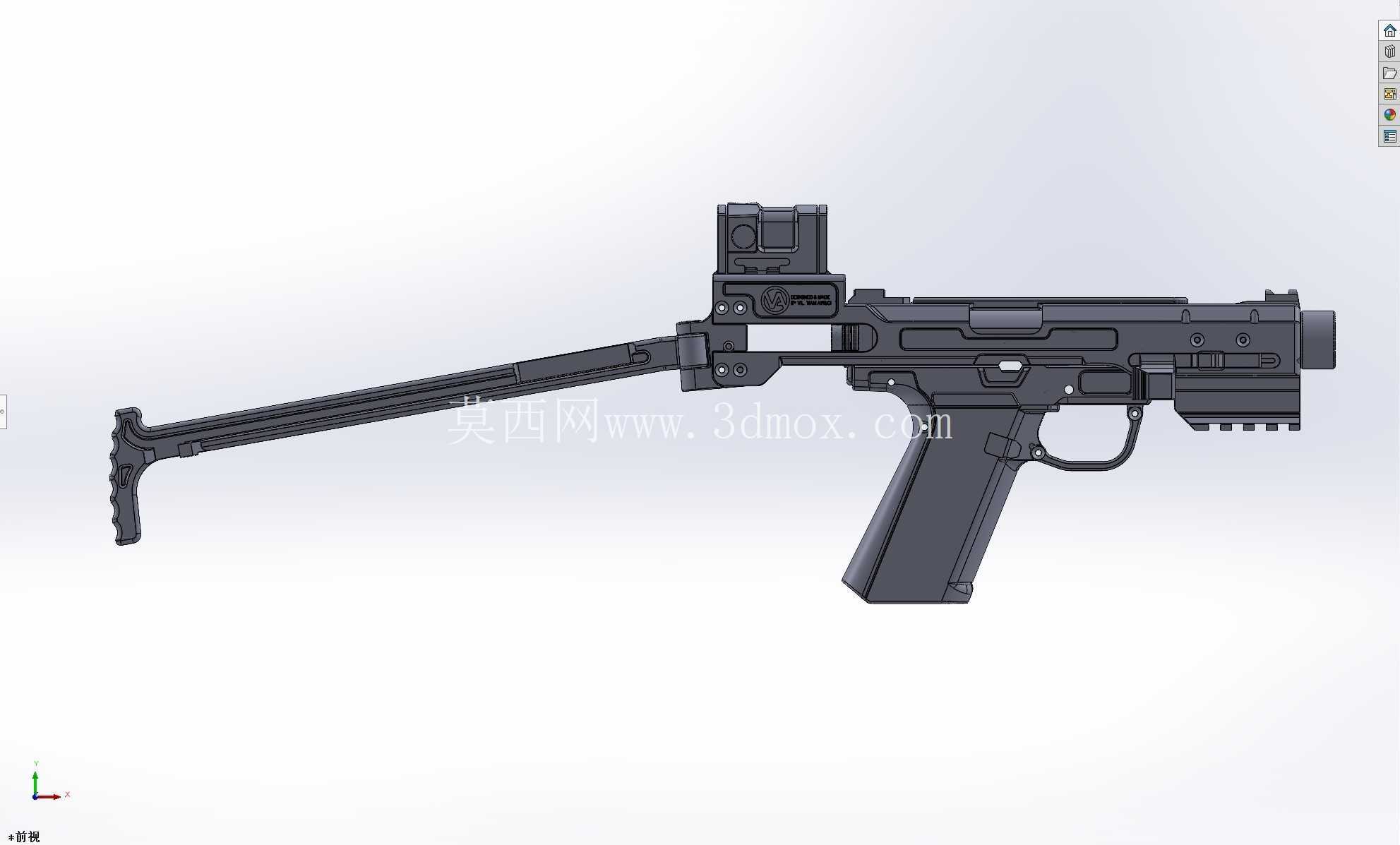

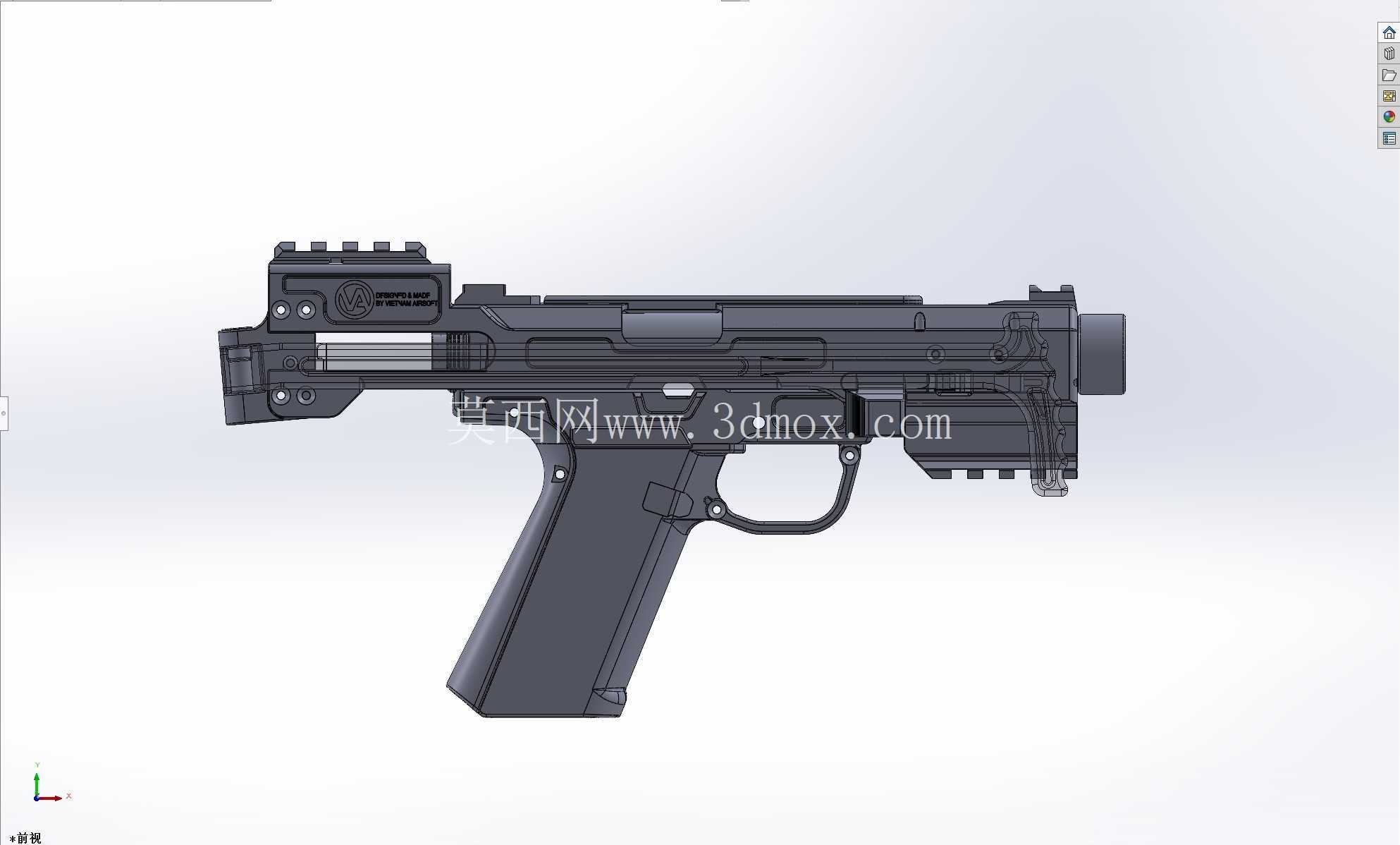

AAP01超短波套件适配改装结构

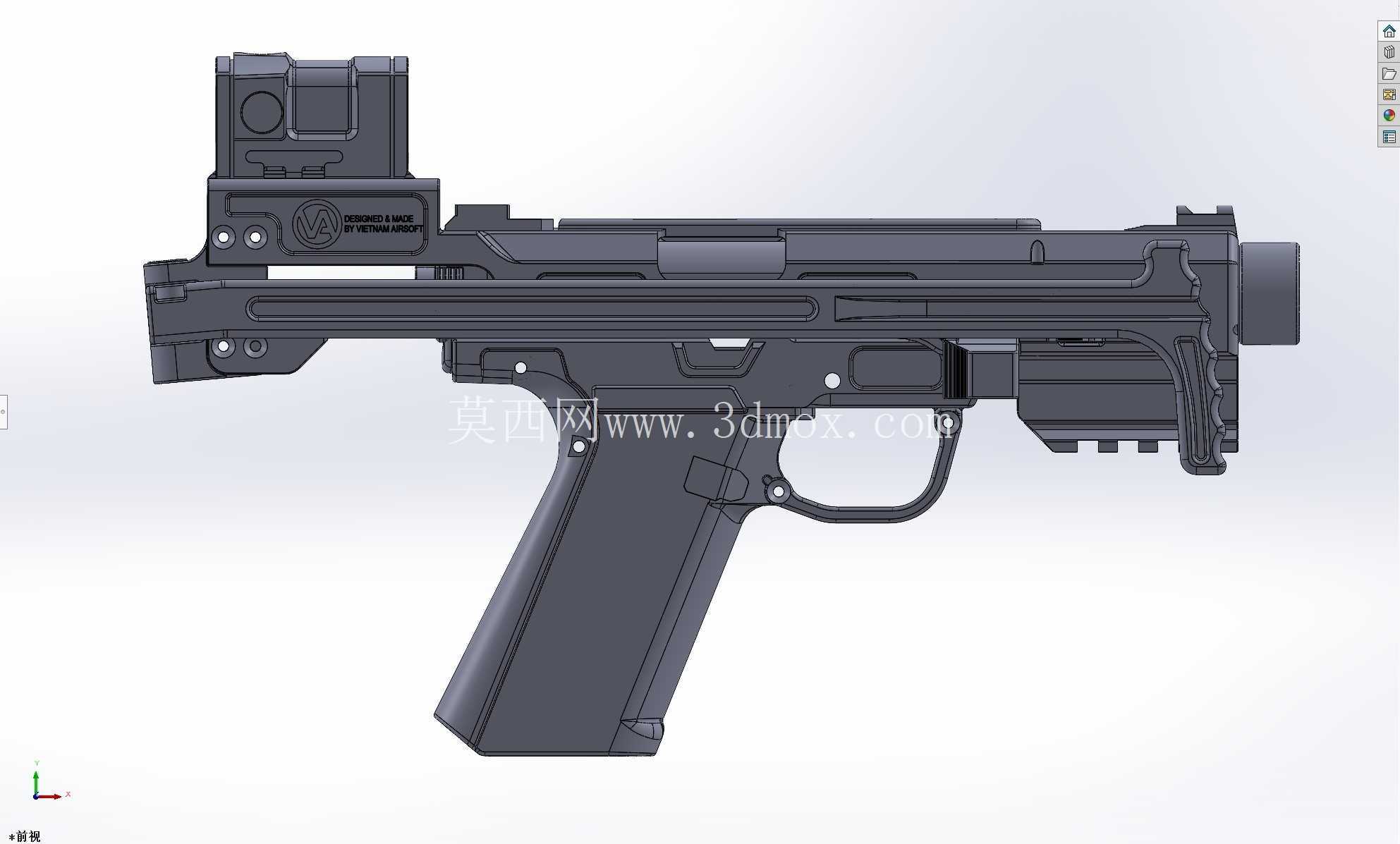

　　这套适配结构的核心设计目标，是在不改动原有AAP发射器主体核心受力结构的前提下，通过替换外桶相关组件，实现超短波战术布局的紧凑化改造，整个设计过程完全围绕原有设备的安装边界展开，所有配合面的公差预留都严格匹配原厂部件的装配基准，避免改装后出现行程卡滞、定位偏移的问题。从实际应用场景来看，这类紧凑化改装套件主要服务于竞技运动发射器的场景需求，缩短整体长度后，设备在狭窄空间内的转向、指向灵活性会有明显提升，同时顶部预留的标准战术附件安装位，可以兼容主流的内红点瞄准装置，不需要额外打磨转接结构，安装后瞄准基线的高度匹配常规持握姿态，不需要额外调整持握手势就能快速完成瞄准动作。设计过程中首先梳理了原厂AAP发射器的核心装配基准：

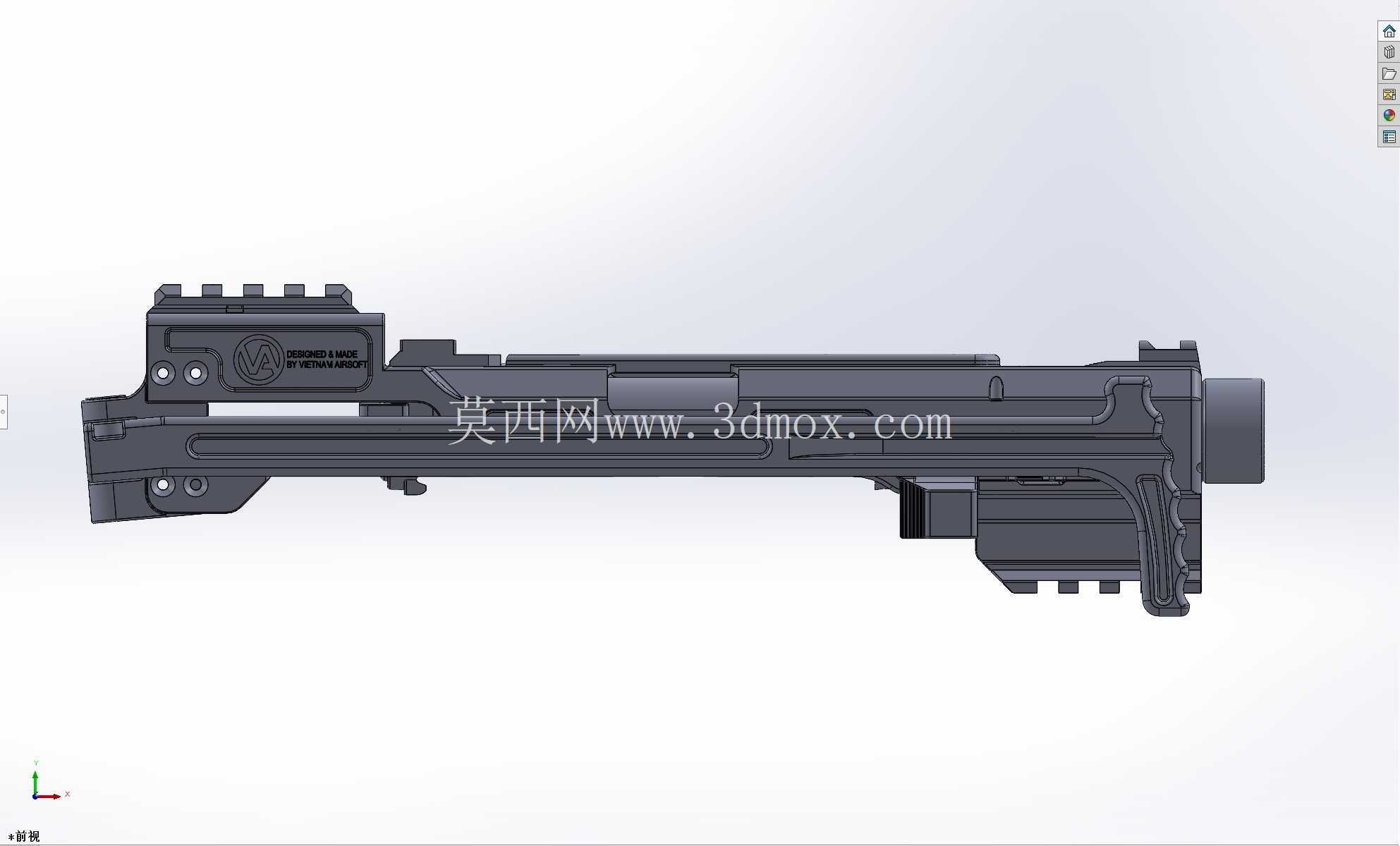

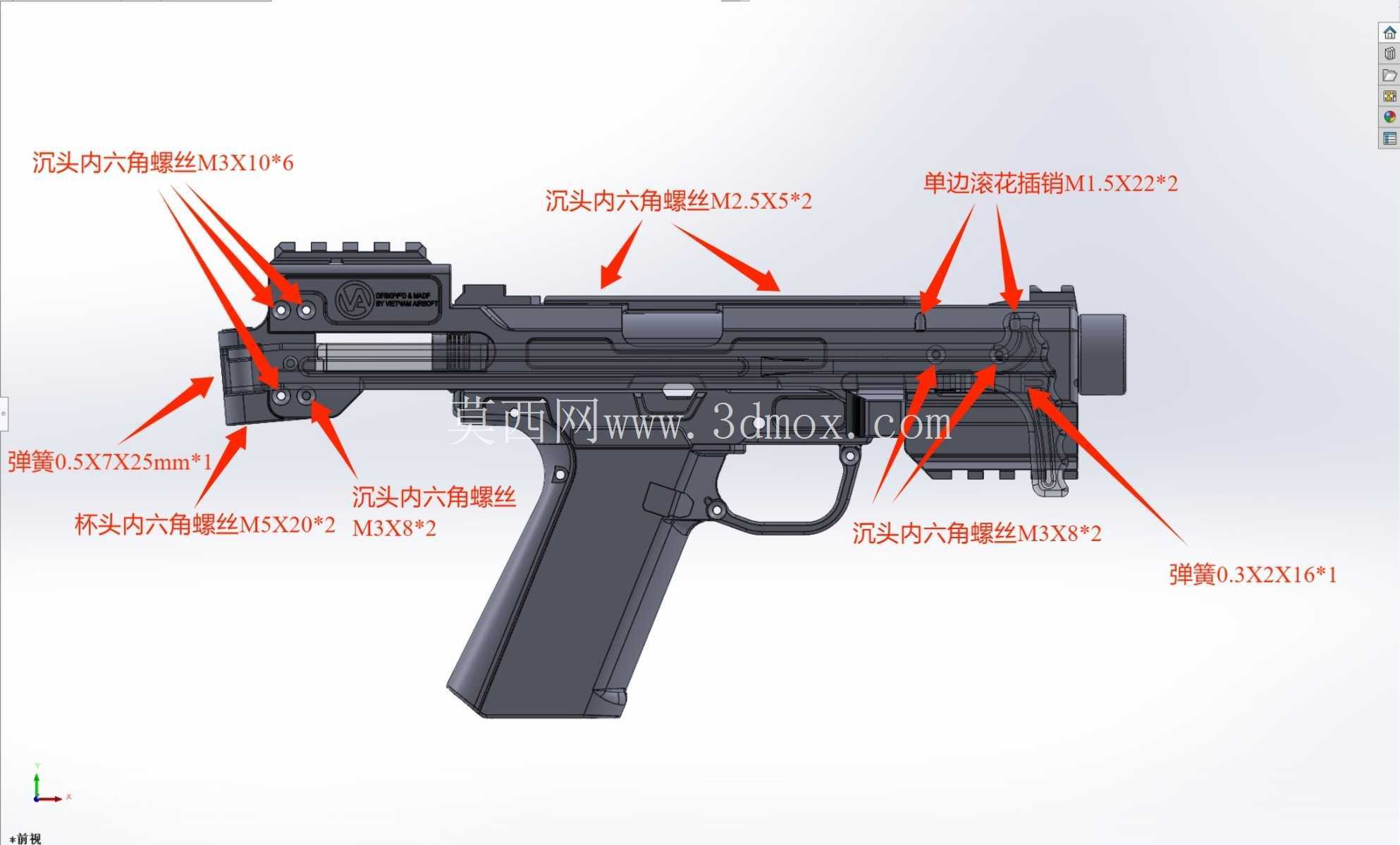

　　握把与上身的连接销位置、扳机组件的行程空间、内管的定位同轴度是三个不能改动的核心边界，所有套件的结构设计都围绕这三个基准向外延伸，外桶的连接螺纹完全匹配原厂上身的接口规格，锁紧后内管的同轴度公差控制在0.02mm以内，避免弹丸射出时出现偏航问题。套件上部的瞄准装置安装座采用一体化铣削结构的设计思路，和上身主体的连接通过两个横向定位销加端面贴合的方式固定，不需要额外增加紧固件，安装后不会出现射击循环过程中的瞄准点偏移问题，安装座的高度经过反复测算，既保证了瞄准视野不被前端结构遮挡，又不会因为过高导致整体重心上移影响持握平衡。从结构功能来看，这套套件替换了原厂的长款外桶及上部覆盖件，整体长度相比原厂配置缩短近三分之一，

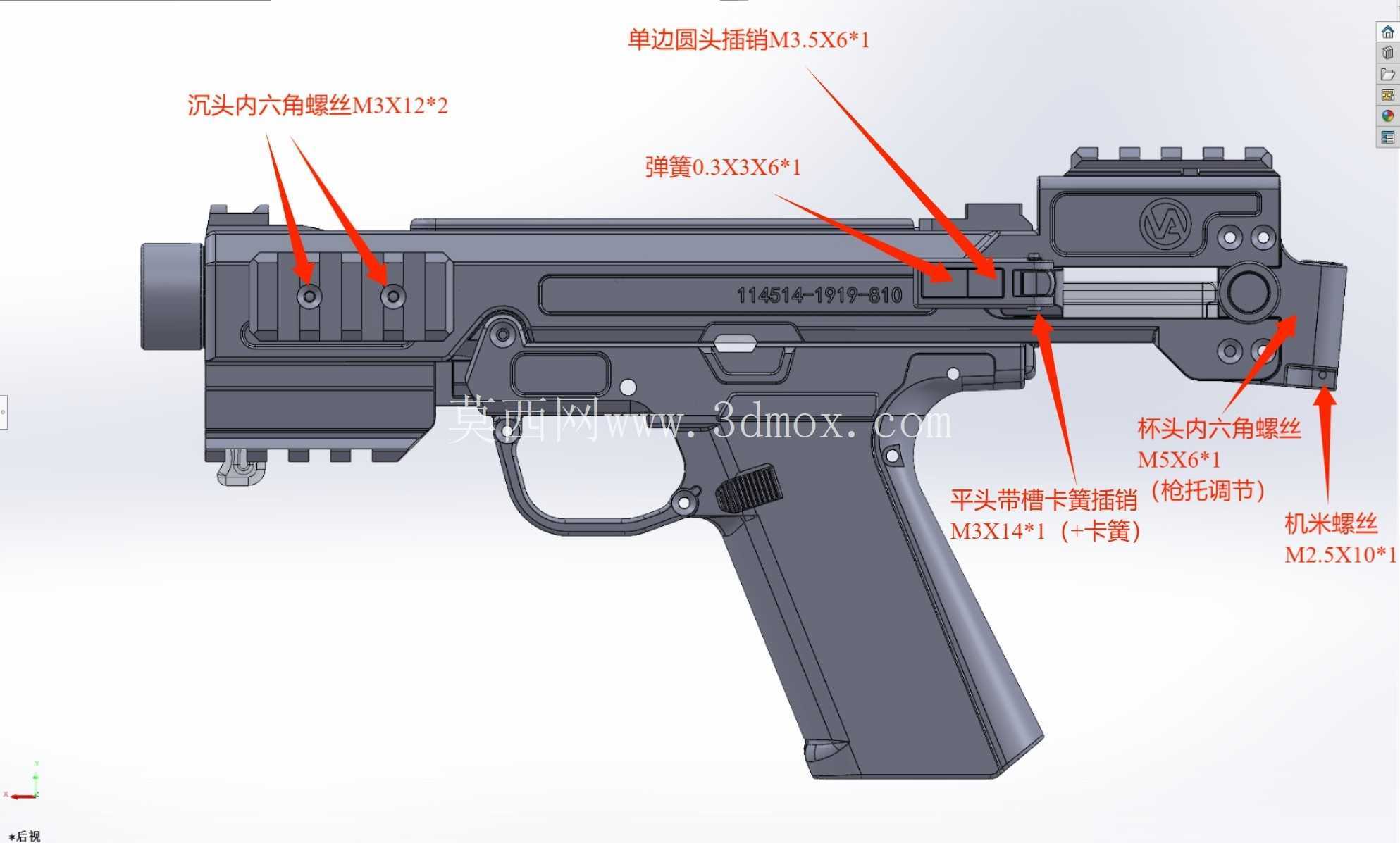

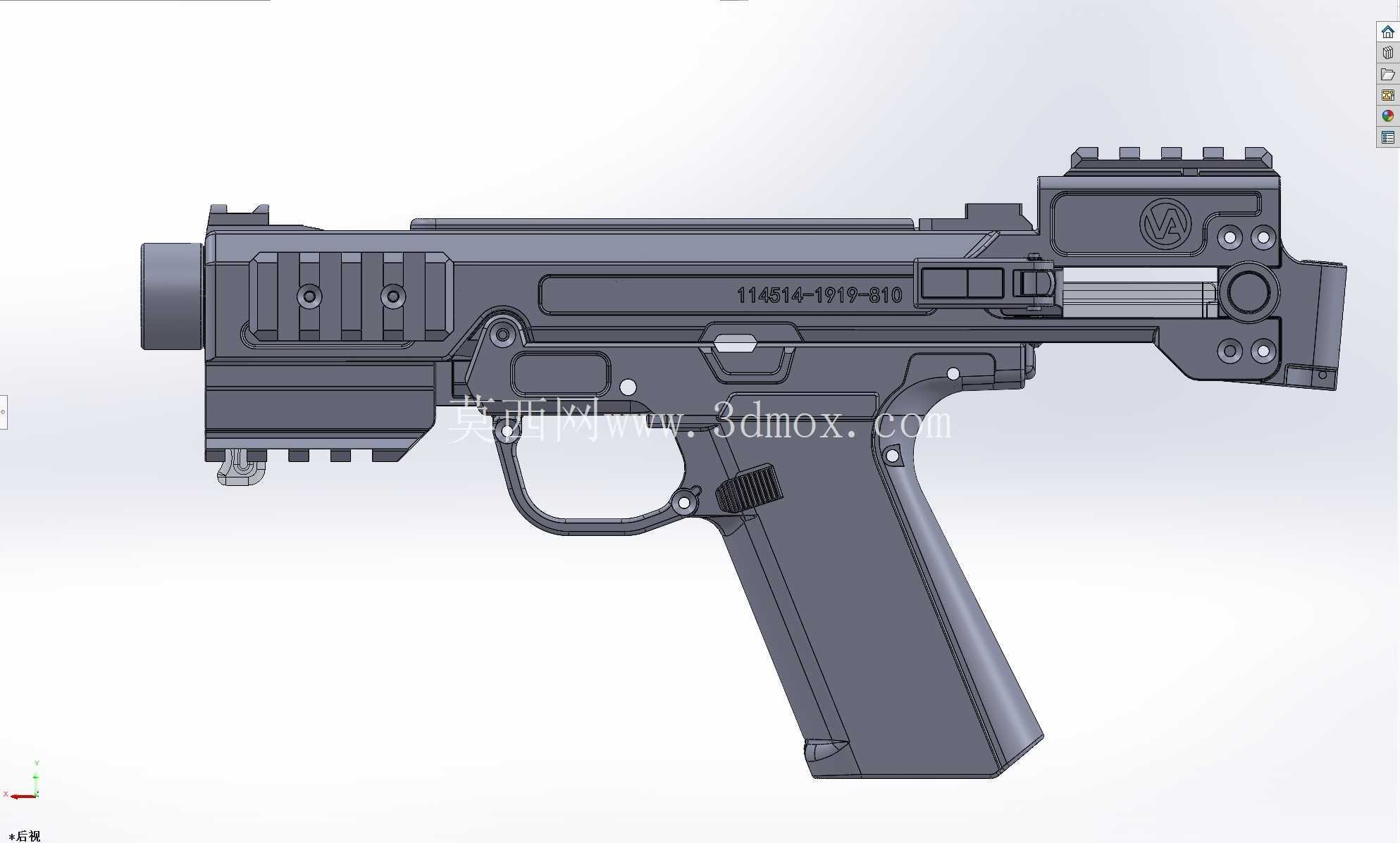

　　所有运动部件的行程空间都做了避让设计，枪机往复运动的通道内没有多余的凸起结构，循环过程中不会出现剐蹭卡滞的问题，扳机护圈周边的结构完全保留原厂的轮廓尺寸，持握时手指的活动空间和原厂状态保持一致，不会因为结构紧凑化影响扳机操作的手感。握把部分的结构完全沿用原厂的适配设计，不需要更换握把组件就能直接安装，套件和握把的连接位置做了圆弧过渡处理，既避免了尖锐棱角带来的持握不适感，也能在快速拔取的时候不会勾挂衣物装具。侧面的战术导轨预留了标准的皮卡汀尼槽位，可以根据使用需求加装战术灯、激光指示器等附件，导轨的槽位间距严格遵循通用战术附件的安装标准，不需要额外打磨调整就能直接锁紧固定附件，锁紧后的晃动量控制在合理范围内，不会影响附件的使用精度。

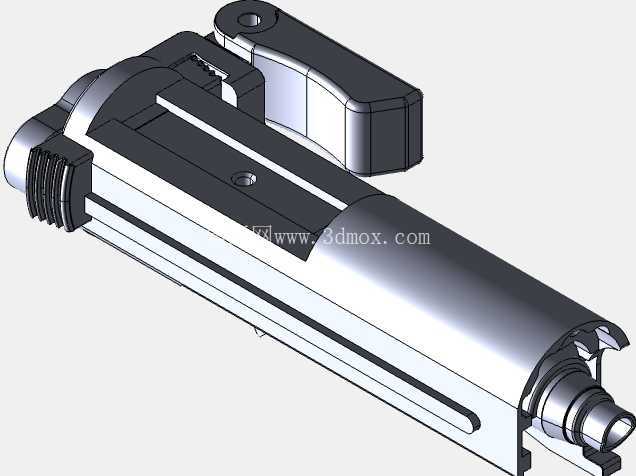

　　设计时还重点考虑了3D打印加工的工艺可行性，所有结构的壁厚都控制在1.5mm以上，没有小于45度的悬空结构，打印时不需要添加过多支撑，成型后的结构强度能够满足循环使用的受力需求，各个配合面的打印余量预留了0.1mm的打磨空间，加工后可以实现顺畅的装配配合，不需要强行挤压安装。整个套件的重量分布经过优化，上部瞄准座的材料厚度做了合理的减薄处理，避免头重脚轻的问题，持握时整体重心落在扳机上方的位置，和原厂状态的重心位置基本一致，使用者不需要重新适应持握的平衡感。前端的外桶端面做了倒角处理，既避免了尖锐边缘的磕碰损伤，也能在安装消音等前端附件时起到导向作用，外桶内部的空腔尺寸和原厂内管的外径匹配，内管插入后不会出现晃动，前端的固定环可以锁紧内管位置，避免射击过程中内管前后窜动影响精度。
