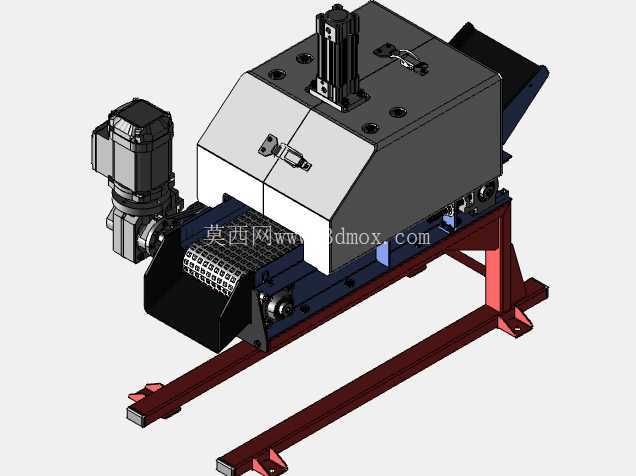

带式输送自动上料压合处理工作站

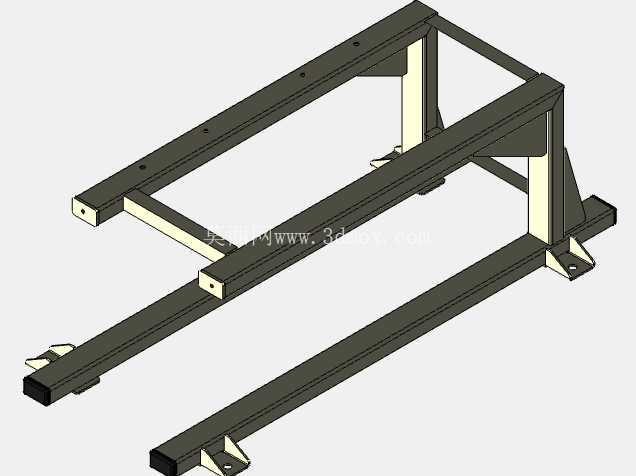

　　该设备主要面向小尺寸散料的连续化上料与压合作业场景，常见于食品加工、日化分装、小型零部件预组装等产线环节，可衔接前端分拣工位与后端包装、检测工位，替代人工完成重复性的物料规整与压合动作，降低产线人工操作的重复劳动强度，同时保证压合工位的动作一致性，减少人工操作带来的力度偏差与位置偏移问题。设备整体采用落地式安装结构，底部为方管焊接成型的支撑机架，机架支脚设置有可调式地脚，可适配地面存在3-10mm高度差的安装场景，安装时无需额外预埋固定螺栓，仅需调整各地脚高度保证设备台面水平度误差不超过1mm/m即可投入使用，设备整体占地长度约1200mm，宽度约600mm，操作侧预留有不小于400mm的维护空间，可直接嵌入现有产线的空位中，

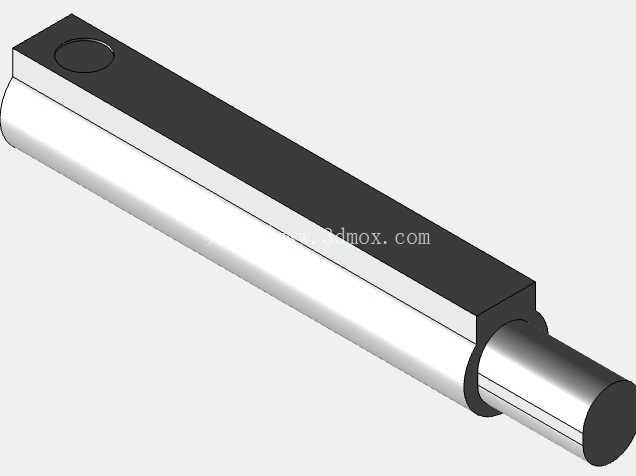

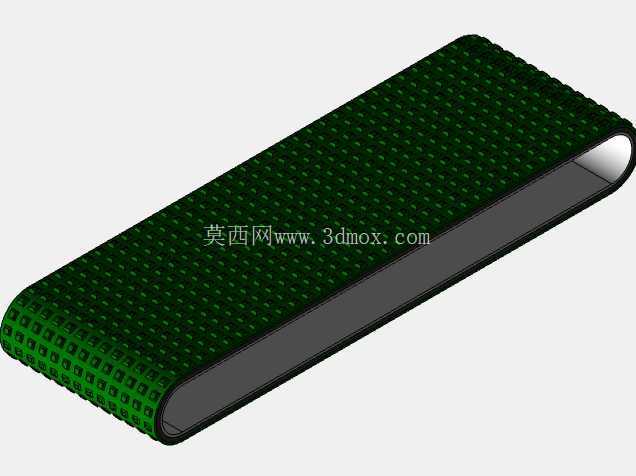

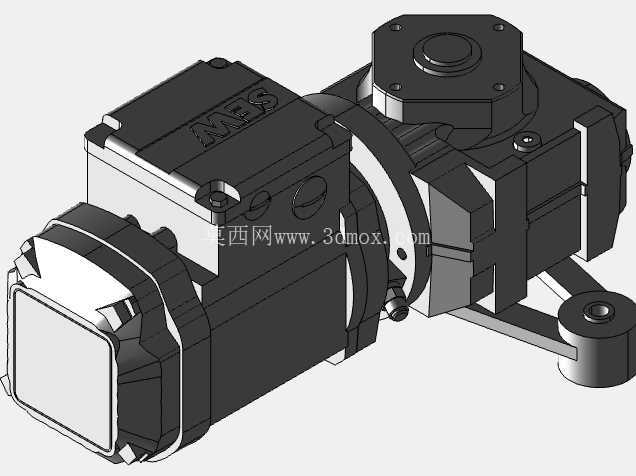

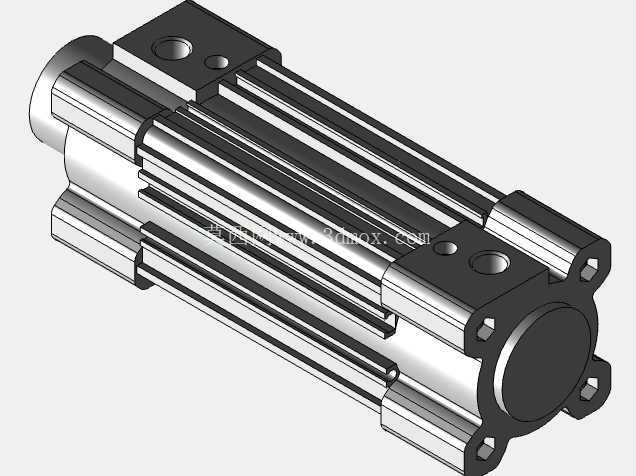

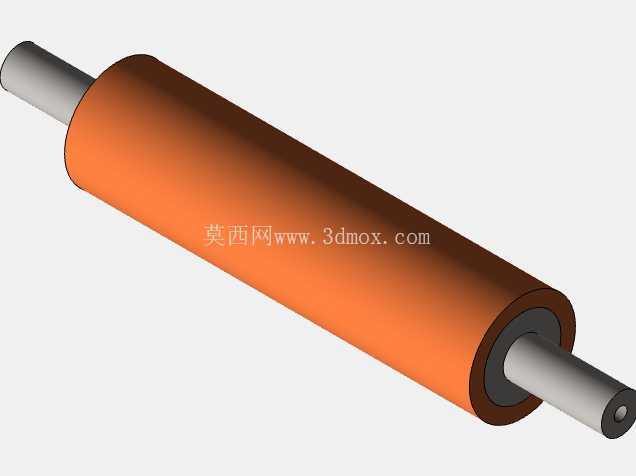

　　无需对原有产线布局做大规模调整。输送单元采用平皮带作为载料载体，皮带两侧设置有高度可调的挡边，可根据待处理物料的外形尺寸调整挡边间距，避免物料在输送过程中从侧边滑落，皮带驱动端采用减速电机直连驱动辊，输送速度可通过配套的调速器在0.1m/s-0.5m/s范围内无级调整，适配不同节拍的产线需求，皮带下方设置有多个托辊，避免长距离输送段皮带下垂导致的物料位置偏移。压合单元设置在输送段的中部位置，采用立式气缸作为压合执行元件，气缸输出端连接有可快换的压头，针对不同材质、不同压合深度要求的物料，可快速更换对应材质与外形的压头，比如处理软质食品类物料时采用硅胶压头避免压损物料，处理硬质零部件时采用金属压头保证压合力度，

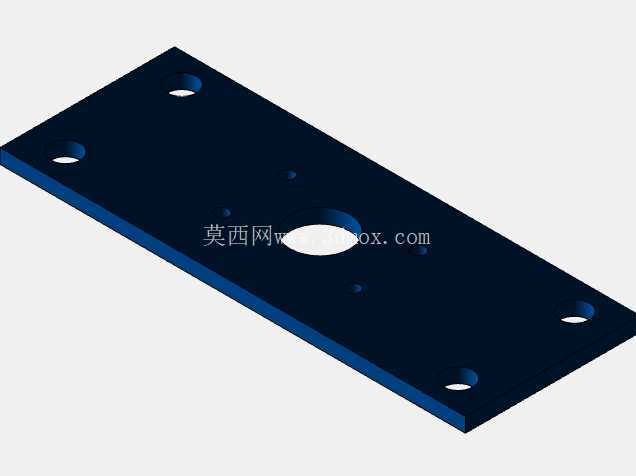

　　气缸的行程与下压压力可通过配套的调压阀与磁性开关进行调整，下压行程范围为0-150mm，最大输出压力可达到500N，满足多数小尺寸物料的压合、整形需求。压合工位的两侧设置有透明亚克力防护挡板，既可以避免压合过程中物料碎屑飞溅到设备外部，也不会遮挡操作人员观察工位运行状态的视线，防护挡板采用快拆式固定结构，日常清理维护时无需工具即可快速拆卸。设备的控制元件集中布置在机架侧方的安装板上，气路管线与电气线路分开走线，避免管线干涉导致的磨损问题，所有外露的管线均采用拖链或者线槽进行防护，避免设备运行过程中管线被运动部件拉扯损坏。设计过程中优先考虑了设备的易维护性，皮带的张紧机构设置在输送段的两端，更换皮带时仅需松开张紧螺栓即可拆下旧皮带，

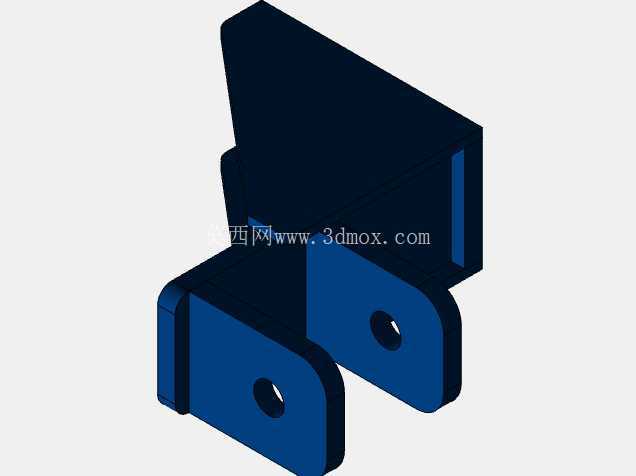

　　无需拆解周边的防护结构；气缸的安装支架采用腰型孔固定，可根据实际需求调整压合工位的前后位置，适配不同长度的物料处理需求。设备的进料端设置有导向斜板，可承接前端工位掉落的物料，引导物料平稳落到输送皮带上，出料端设置有导料槽，压合完成的物料经过导料槽可直接滑入下游工位的料盒或者输送线上，无需额外安排人员接料。针对需要对物料进行挥发性成分去除的工况，可在压合工位上方预留的安装位加装抽风罩，对接厂区的废气收集管路，在压合过程中同步抽走物料散出的挥发性物质，避免作业区域的空气质量受到影响。机架的表面采用喷塑处理，耐油污且易清洁，适合食品、日化类生产车间的卫生要求，所有与物料直接接触的部件均采用304不锈钢或者食品级硅胶材质，避免对物料造成污染。设备运行时，物料从进料端落到输送皮带上，随皮带移动到压合工位下方时，位置传感器检测到物料到位，输送皮带暂停运行，气缸带动压头下压完成压合动作，之后气缸复位，皮带继续运行将完成压合的物料送到出料端，整个动作循环自动完成，仅需操作人员定期补料或者处理异常卡料情况即可，单工位可替代1-2名操作人员的重复作业，运行稳定性远高于人工操作。
