Arduino控制线材折弯加工设备结构

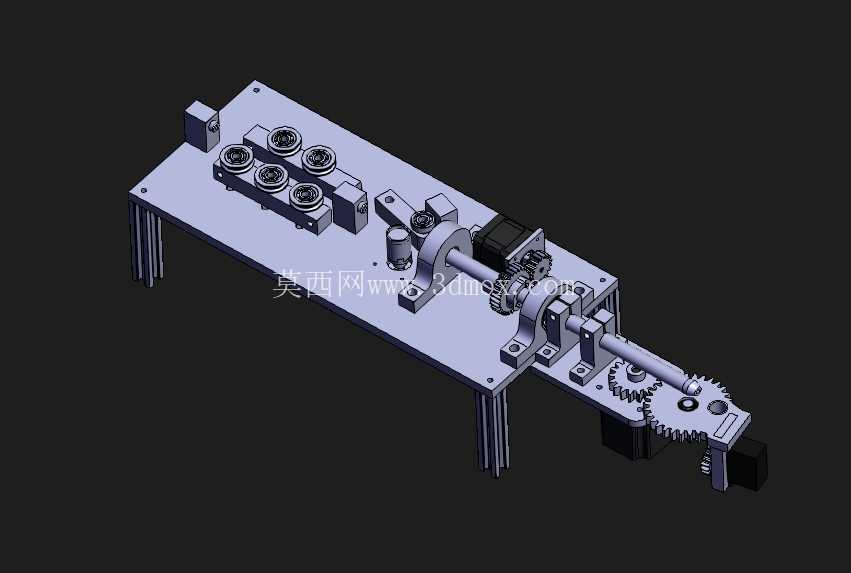

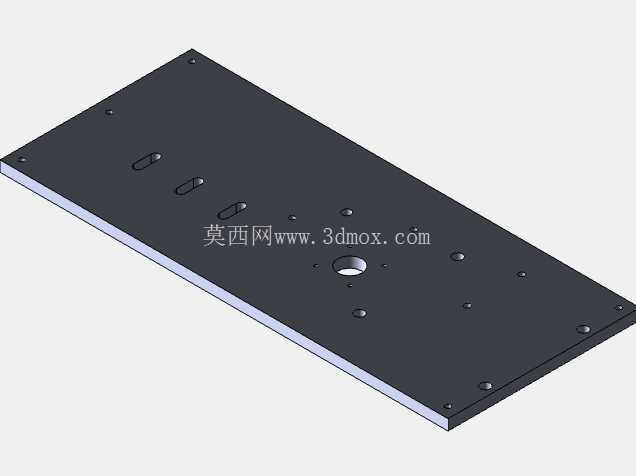

　　这套线材折弯加工结构，主要面向小直径金属线材的小批量定制折弯加工场景，常见于电子元器件引脚成型、小型五金线材配件加工、线束端子预成型这类生产环节，适配直径0.8-3mm的铁线、铜线、镀锌线材加工，能替代传统人工手动折弯的作业模式，解决小批量多规格线材折弯时精度不稳定、成型角度一致性差的问题。整套结构采用台式安装布局，底板作为核心承载基准，所有功能组件均直接固定在底板上，安装时只需预留对应台面的固定孔位即可，整体安装边界宽度控制在400mm以内，长度不超过600mm，支撑腿高度可根据实际生产线的台面高度做适配调整，不需要额外做大型混凝土基础固定，适合放置在桌面式作业工位、小型加工单元的线边工位使用，

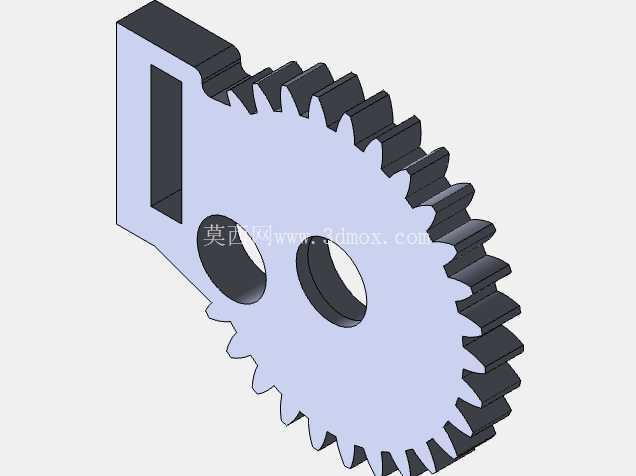

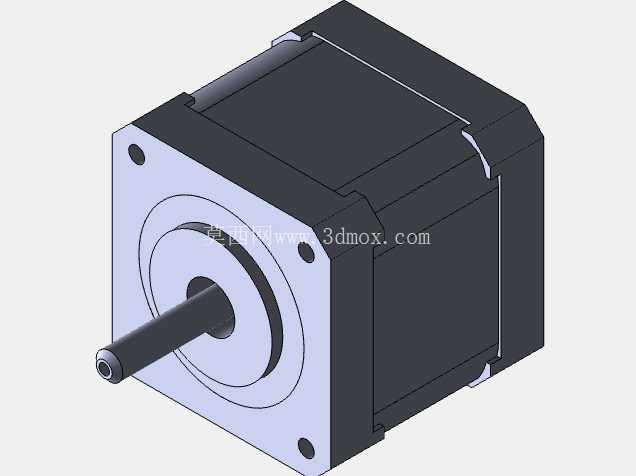

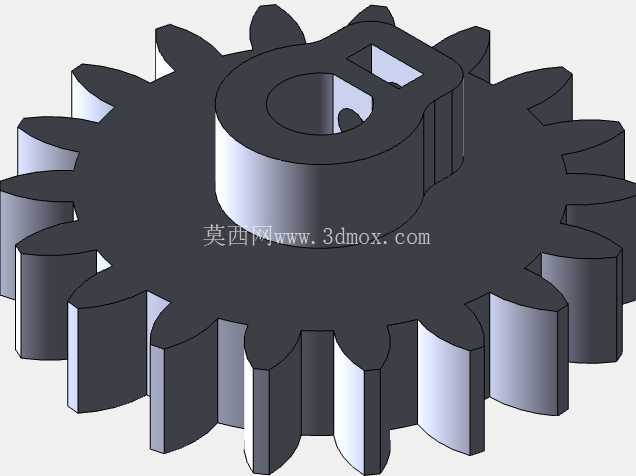

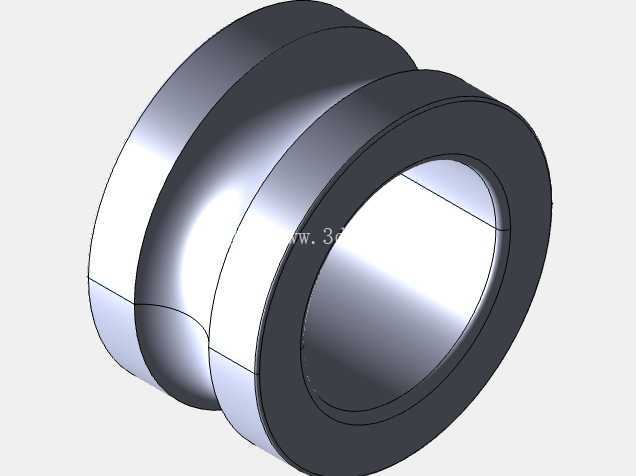

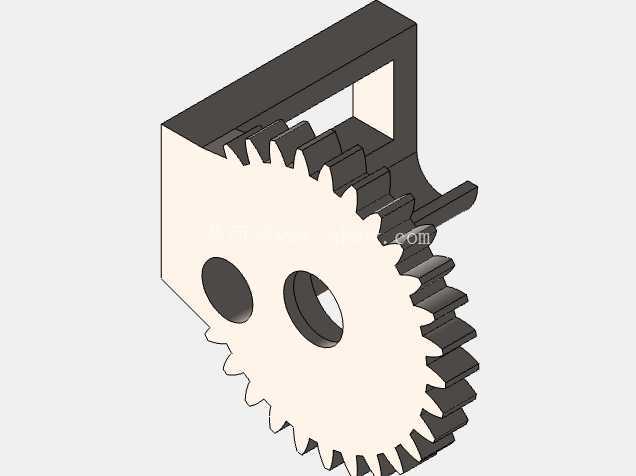

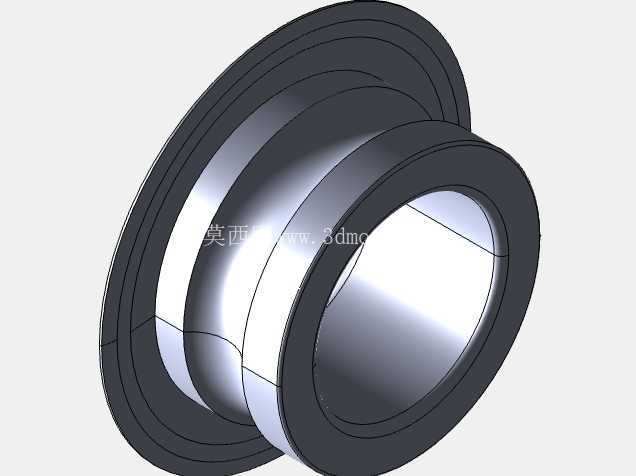

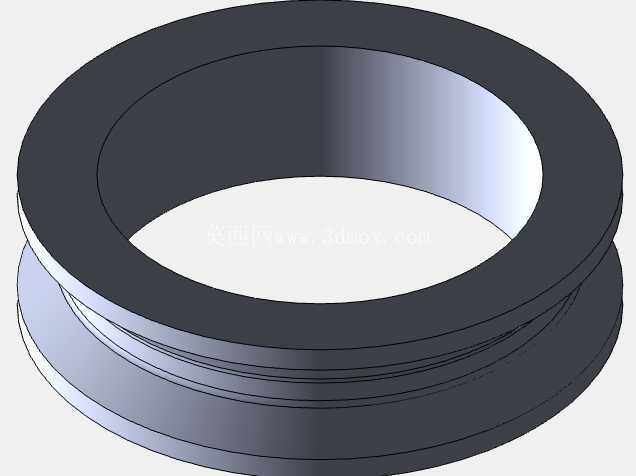

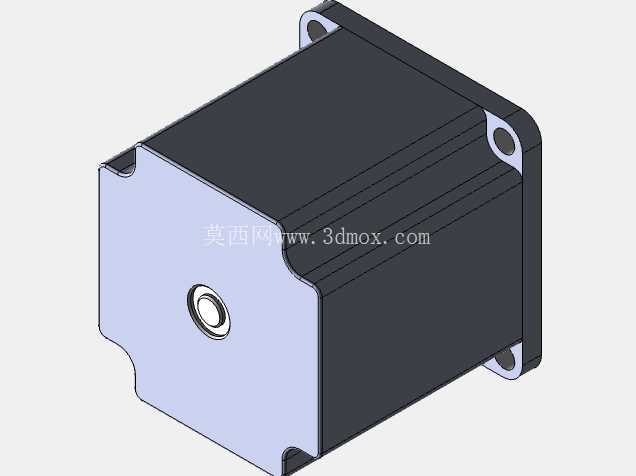

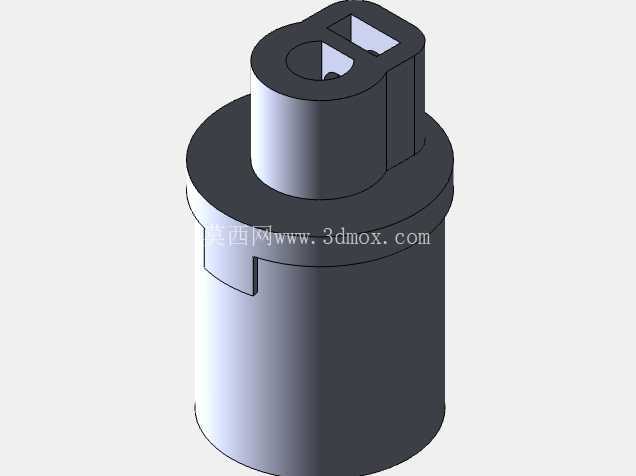

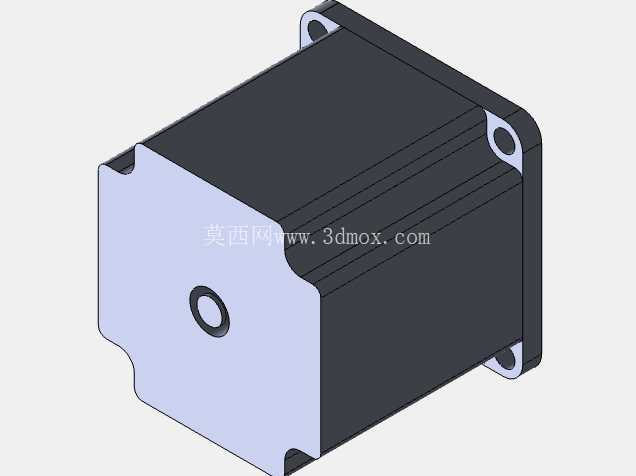

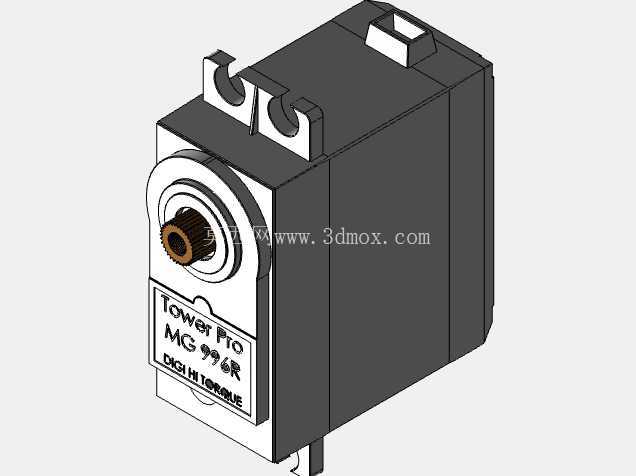

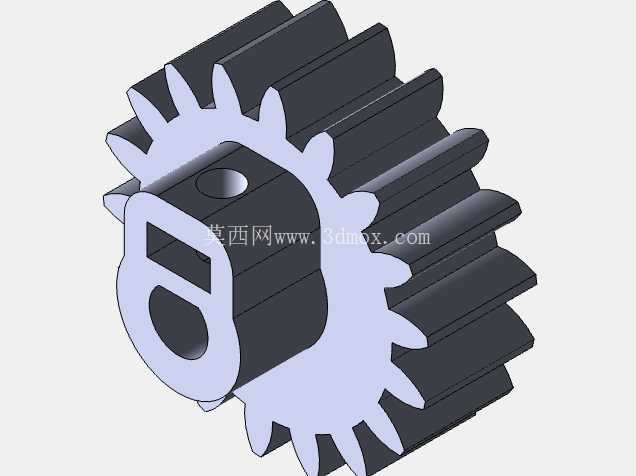

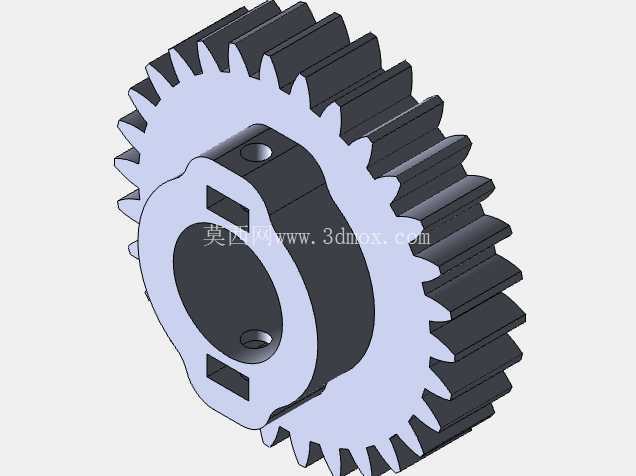

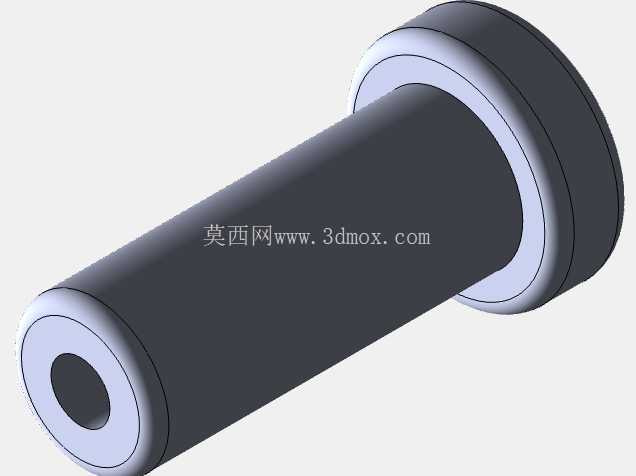

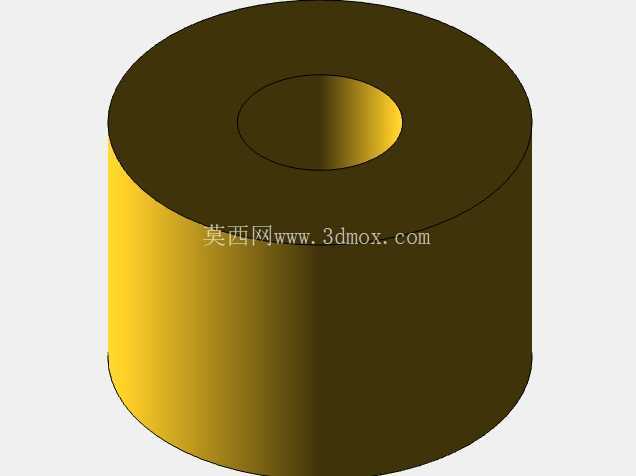

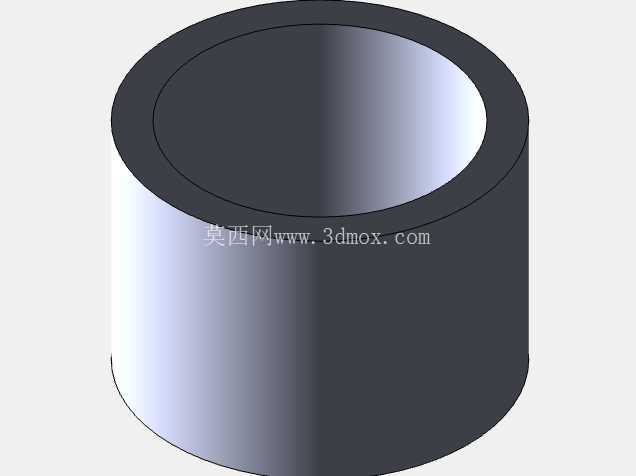

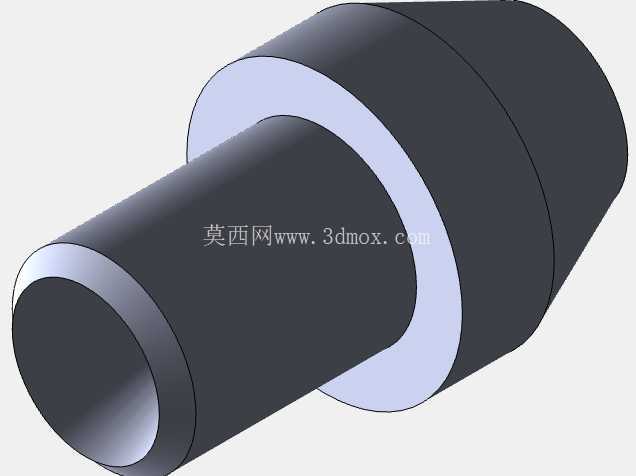

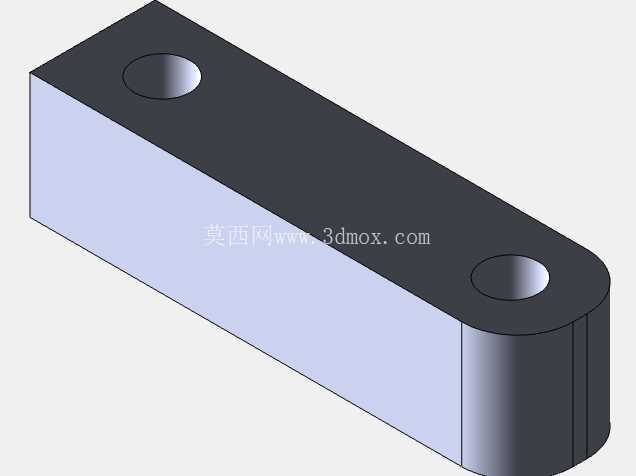

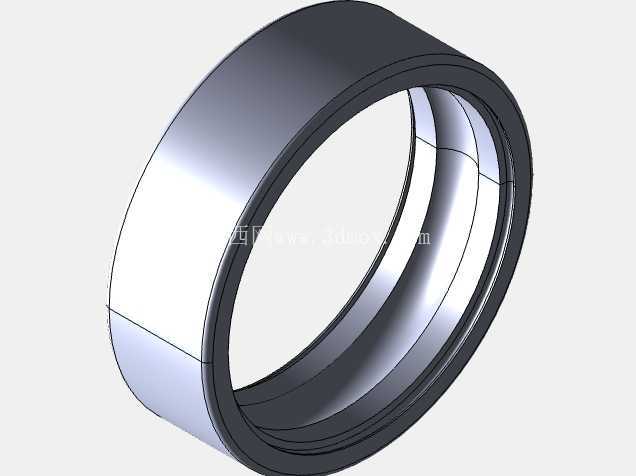

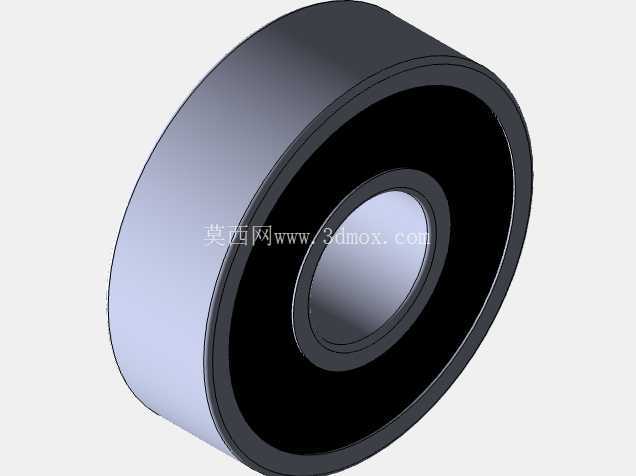

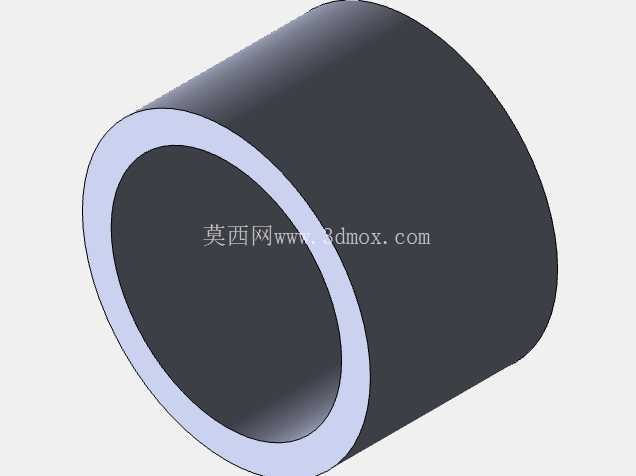

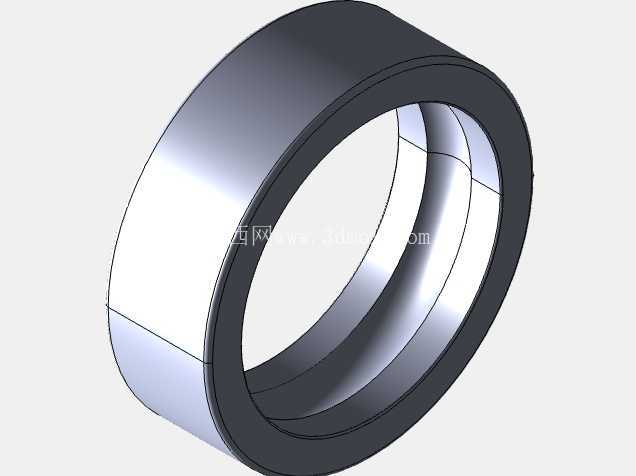

　　也可以集成到小型自动化生产线的线材加工工位中，作为前置线材成型单元使用。从功能模块划分来看，结构上集成了送线校直、折弯执行、动力传动三个核心部分，送线端布置了多组可调间隙的校直轮，校直轮的槽型根据常用线材直径做了适配设计，调整轮组压紧力的时候可以通过侧边的锁紧螺钉微调，保证线材进入折弯工位前直线度满足成型要求，避免因为线材本身的弯曲应力导致折弯后角度回弹超差。折弯执行端采用齿轮啮合传动的结构，通过步进电机提供旋转动力，带动折弯轴做定角度旋转，折弯头的位置可以根据不同的折弯半径需求更换适配的工装头，不需要整体拆卸传动结构，换型调整的时间能控制在十分钟以内，适配多规格小批量的加工需求。

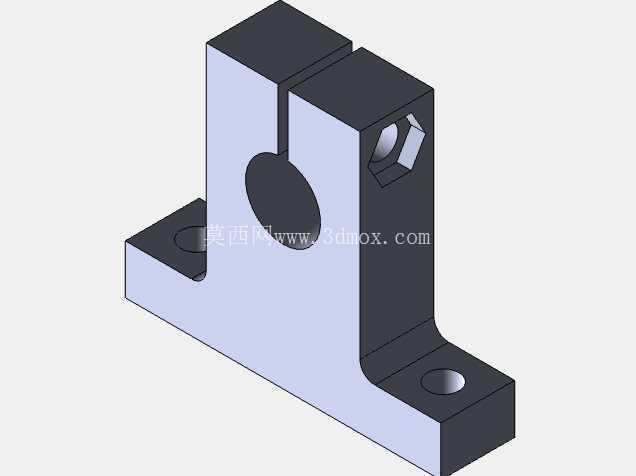

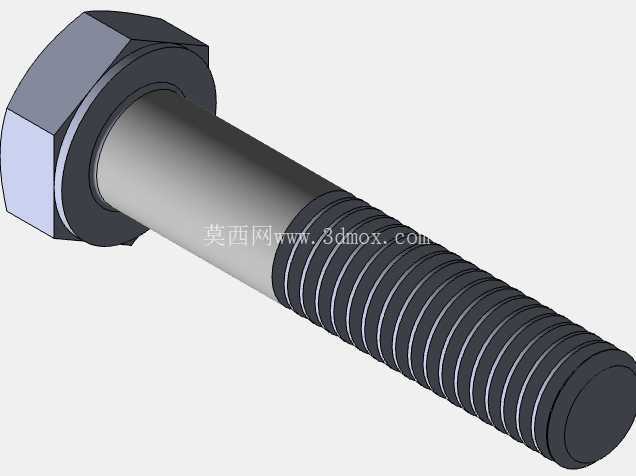

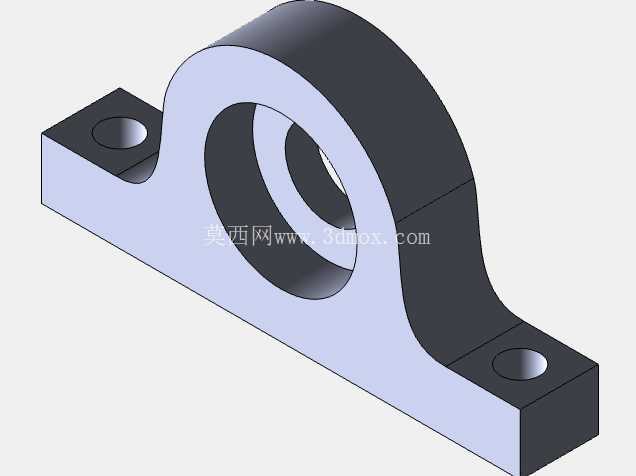

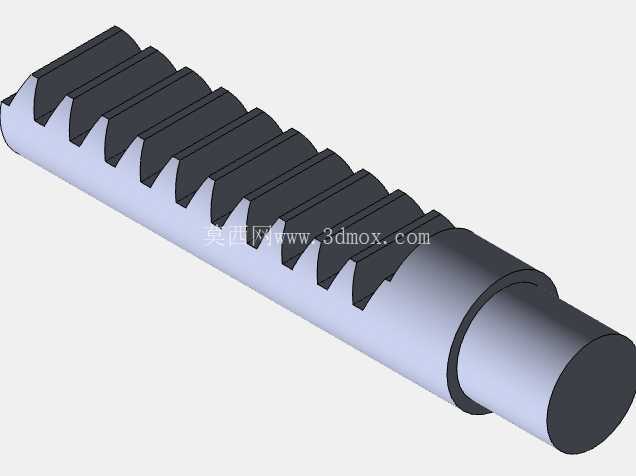

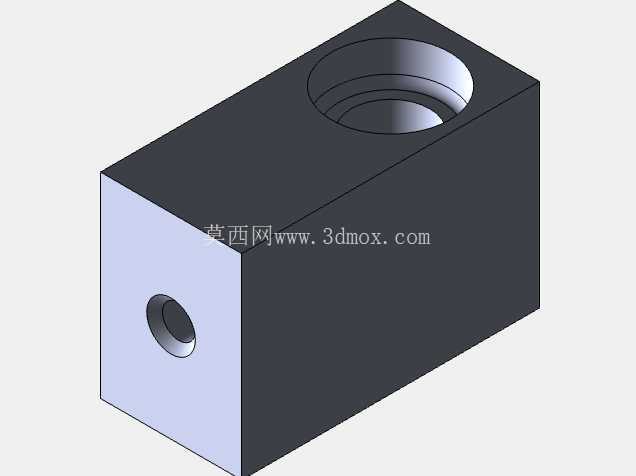

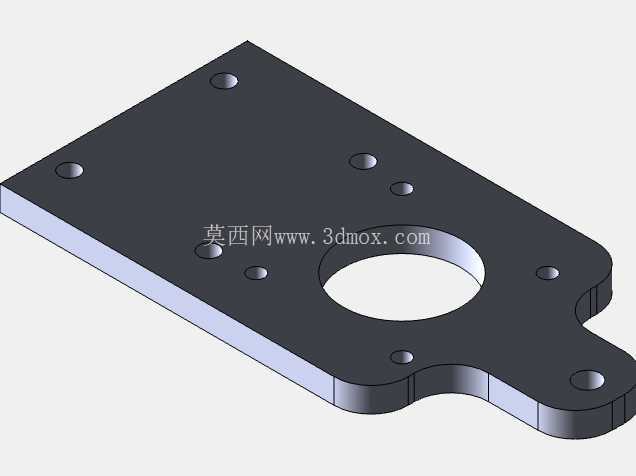

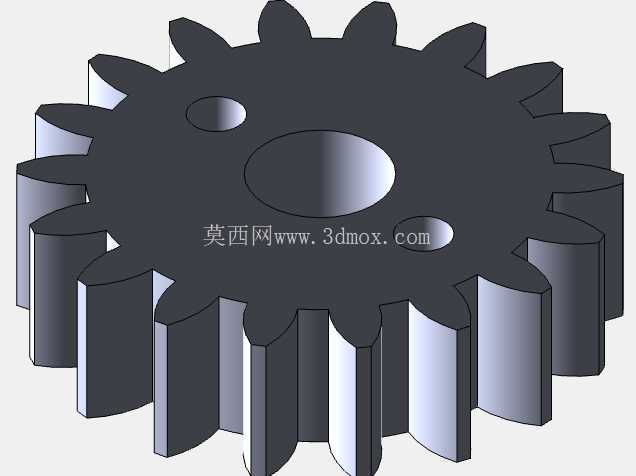

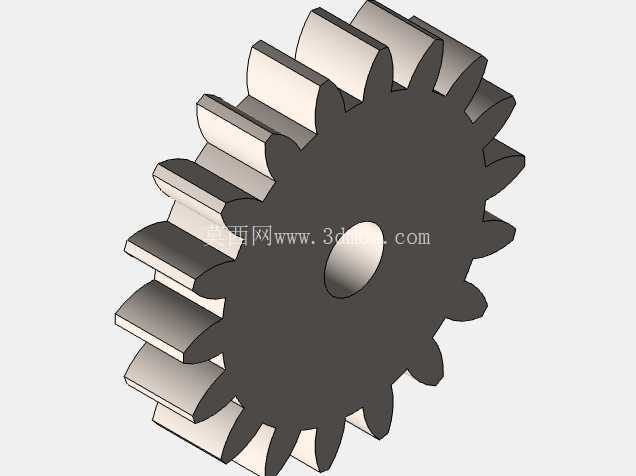

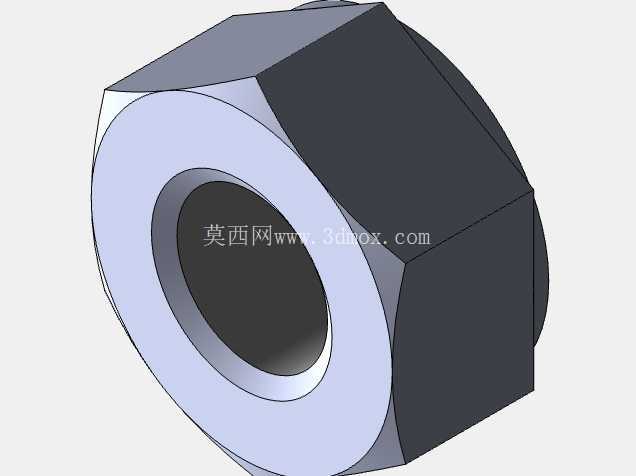

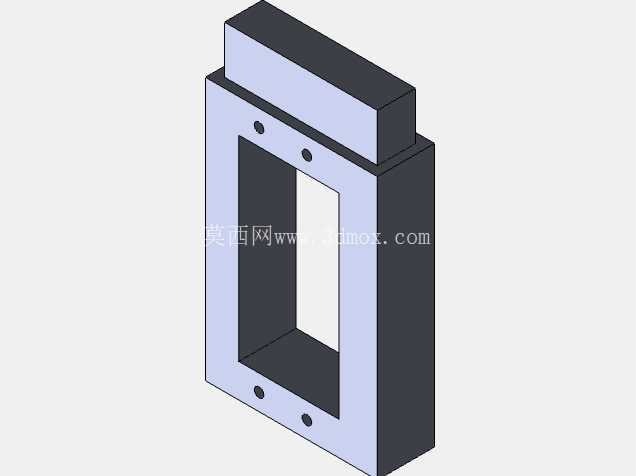

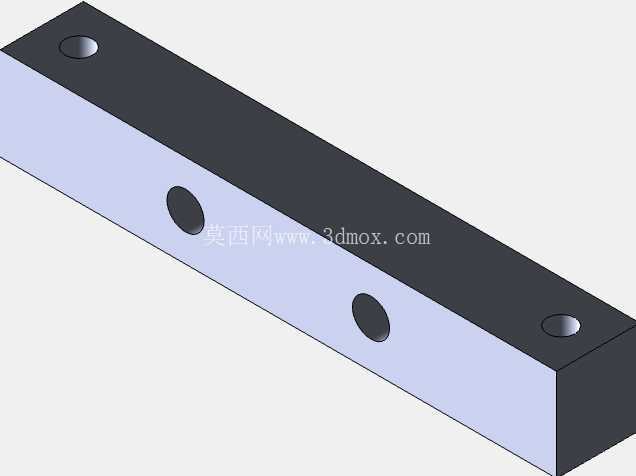

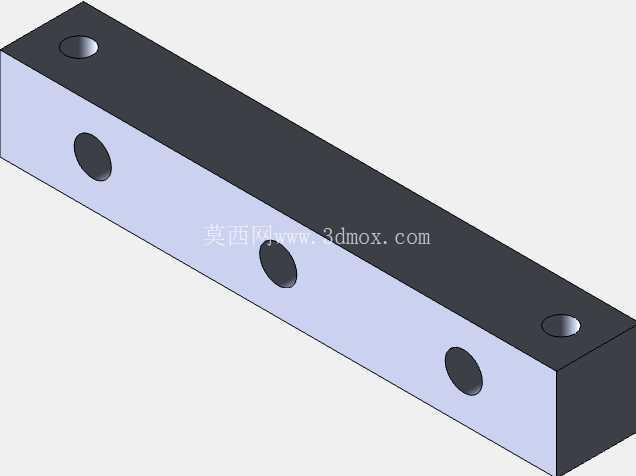

　　传动部分的齿轮模数根据线材折弯时的最大扭矩做了选型匹配，齿轮啮合侧隙预留了合理的调整空间，长期运行磨损后可以通过调整安装座的位置补偿侧隙，避免传动间隙导致的折弯角度误差。设计思路上没有采用复杂的多轴联动结构，而是用单动力源配合机械限位实现常用角度的折弯动作，控制部分采用Arduino作为核心控制单元，接线逻辑简单，普通的设备维护人员就能完成程序调整和参数修改，不需要掌握复杂的工业PLC编程知识，对于小型加工门店、教学实训场景也有很好的适配性。结构上的所有安装座都采用了定位销加螺钉的固定方式，装配时不需要反复打表找正，只要按照定位销的位置装配就能保证各轴的同轴度要求，后期维护更换易损件的时候也能快速复位，不会因为拆装导致精度损失。

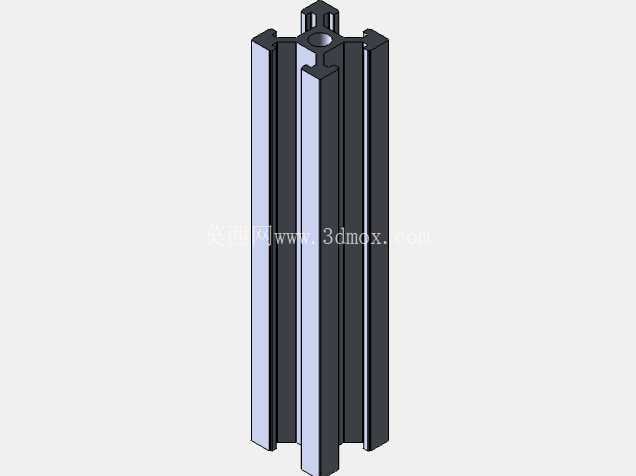

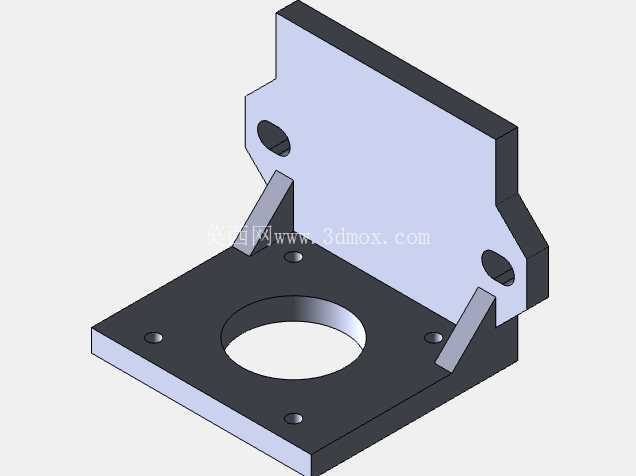

　　走线槽沿着底板侧边布置，所有动力线和信号线都隐藏在槽内，避免加工过程中线材剐蹭导致的线路损坏，也能防止加工产生的金属碎屑掉在线路上造成短路风险。在实际使用过程中，这套结构的折弯角度可以通过控制程序设定，支持0-180度范围内的任意角度折弯，送线长度也可以通过步进电机的脉冲数精确控制，每次送线的重复精度能控制在0.1mm以内，折弯角度的重复误差不超过0.5度，完全满足小型五金线材配件的加工精度要求。和大型全自动线材折弯机相比，这套结构的占地面积更小，采购和维护成本更低，对于加工批量不大、产品规格换型频繁的场景来说，投入产出比更高，也不需要配备专门的设备操作人员，经过简单培训的作业员就能完成操作和换型工作。结构上的受力部件都做了加强处理，折弯工位的安装座加厚了安装板厚度，避免长期折弯硬线材的时候出现安装座变形的问题，支撑腿采用型材加工，连接位置做了三角加强筋，设备运行时的震动更小，运行噪音也能控制在合理范围内，适合车间内多台设备同时布置使用。
