MEHi_ARM操纵器配套齿条式夹持夹具

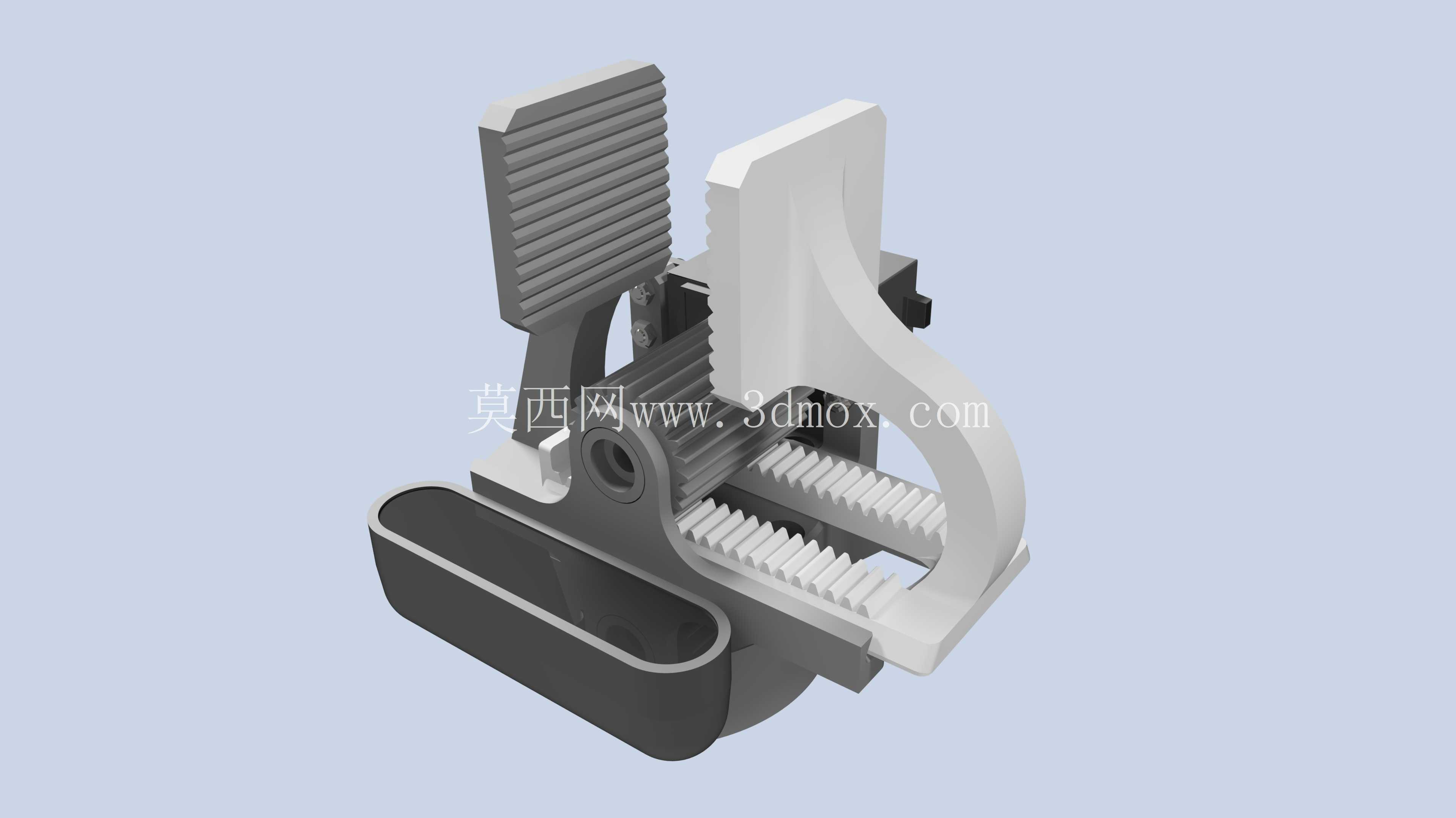

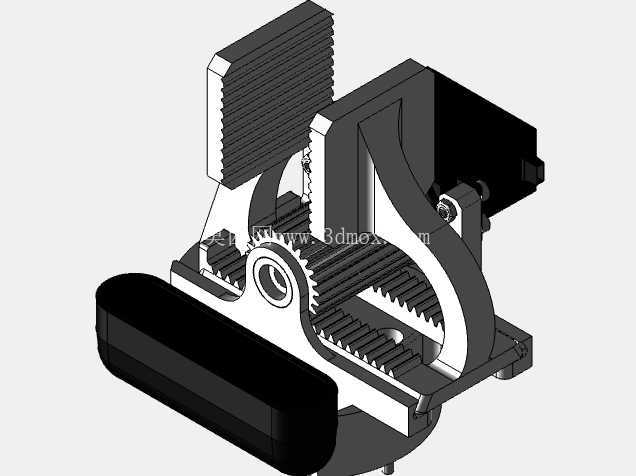

　　这款夹持夹具是专为MEHi_ARM操纵器配套设计的末端执行部件，核心采用齿轮齿条啮合传动结构，可实现两个夹爪的同步对向开合动作，适配机械臂末端的作业需求，在3C电子装配、小型零件分拣、实验室样本转运等场景中都能适配使用。从结构设计逻辑来看，夹爪的开合行程通过齿条的啮合长度做了限位约束，避免开合超程导致的传动脱齿问题，夹爪内侧做了等距排布的齿形防滑结构，接触工件时可以增大静摩擦系数，针对表面光滑的塑料件、薄壁金属件、规则形状的实验容器都能提供稳定的夹持力，不会出现夹取滑脱的问题。夹爪的主体支撑结构做了弧形过渡的加强筋设计，在保证整体轻量化的前提下，提升了夹爪根部的抗弯折强度，即使长时间反复开合作业，

　　也不会出现根部应力集中导致的结构变形。底座部分集成了传动齿轮的安装腔室，预留了和机械臂末端法兰对接的安装孔位，安装边界做了统一的公差配合设计，不需要额外做转接件就可以直接和对应规格的操纵器输出轴对接，传动齿轮的轴孔做了键槽限位，传递扭矩时不会出现轴和齿轮的相对滑动，保证开合动作的响应精度。夹爪的开合导向依靠底座上的一体式导向槽实现，齿条和导向槽的配合面做了间隙适配，既不会因为间隙过大导致夹爪晃动，也不会因为间隙过小出现开合卡滞的问题，日常维护时只需要在导向槽和齿条啮合面涂抹少量润滑脂，就可以保证长期运行的顺畅性。从实际使用的角度出发，这款夹持夹具的夹爪行程可以覆盖直径10mm到80mm范围内的规则柱状、块状工件，

　　针对异形工件也可以通过更换定制夹爪指面来拓展适配范围，不需要改动整体传动结构，拓展成本较低。整体结构没有复杂的异形曲面，所有零部件都可以通过常规的机加工或者3D打印方式制作，加工门槛低，后期替换易损件的成本也相对可控。传动结构的传动比经过匹配设计，操纵器输出较小的扭矩就可以获得足够的夹持力，不需要额外增加减速机构，整体结构紧凑，安装到机械臂末端之后不会占用过多的作业空间，在狭窄的装配工位内也可以灵活完成夹取动作。夹爪的开合动作同步性通过对称布置的双齿条结构保证，两个夹爪的移动速度完全一致，夹持工件时可以自动对中，不需要额外做位置校准就可以保证工件的夹持位置精度，适配需要精准定位的装配作业场景。底座的下部做了内凹的避让空间，夹取带凸缘的工件时，凸缘部分可以进入避让空间内，保证夹爪的夹持面可以完全贴合工件的基准面，避免因为干涉导致的夹持倾斜问题。
