机床用三爪自定心卡盘结构设计

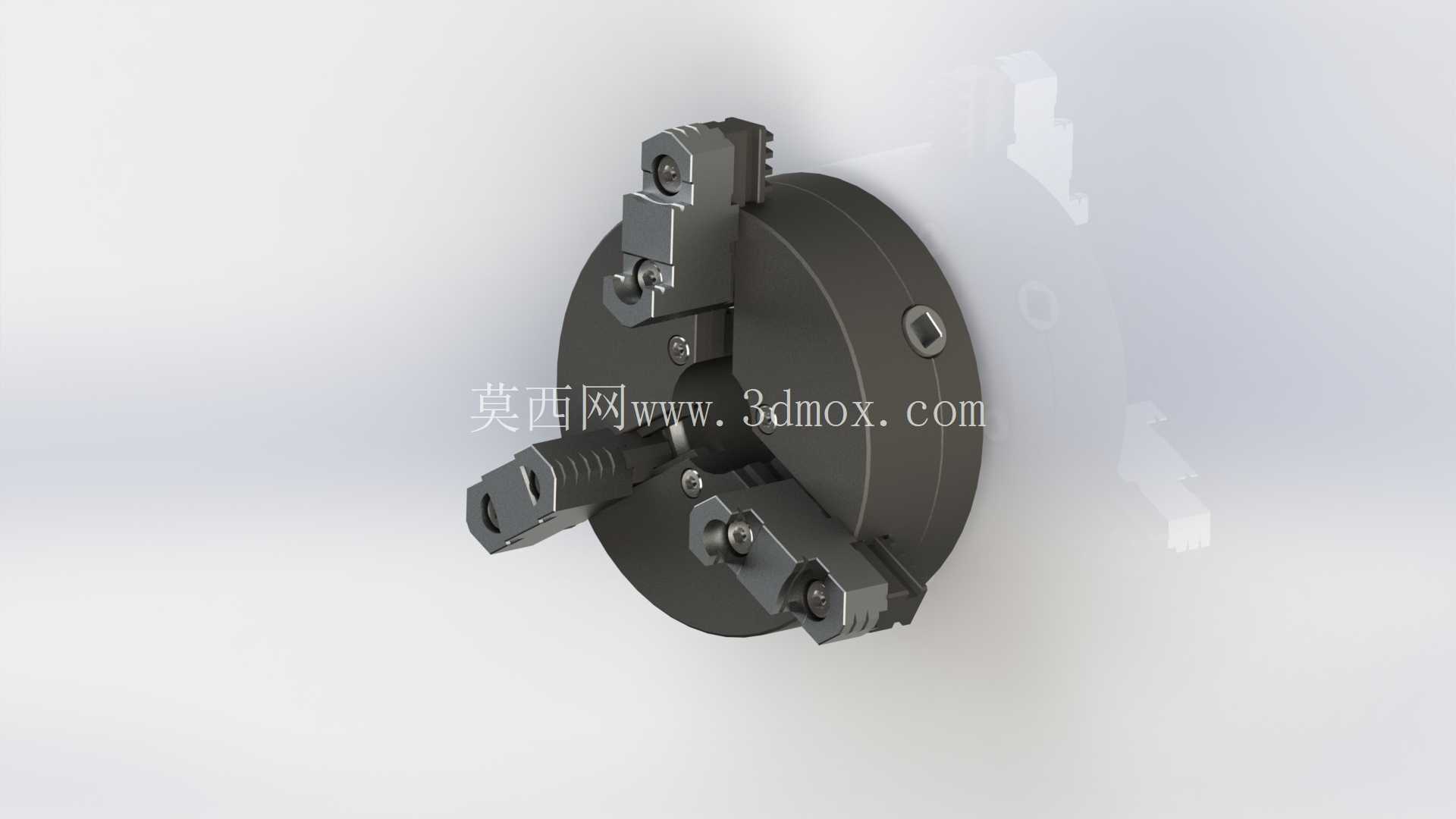

　　在普通车床、立式铣床、外圆磨床的回转加工场景里，三爪自定心卡盘是出现频率最高的工件装夹部件，区别于四爪单动卡盘需要逐爪找正的操作逻辑，这类卡盘依靠内部的平面螺纹传动结构，实现三个卡爪的同步径向移动，装夹圆柱形、正三边形、正六边形等对称截面工件时，不需要额外打表找正就能自动完成工件中心与机床主轴回转中心的重合，大幅缩短单件、小批量加工的装夹辅助时间。

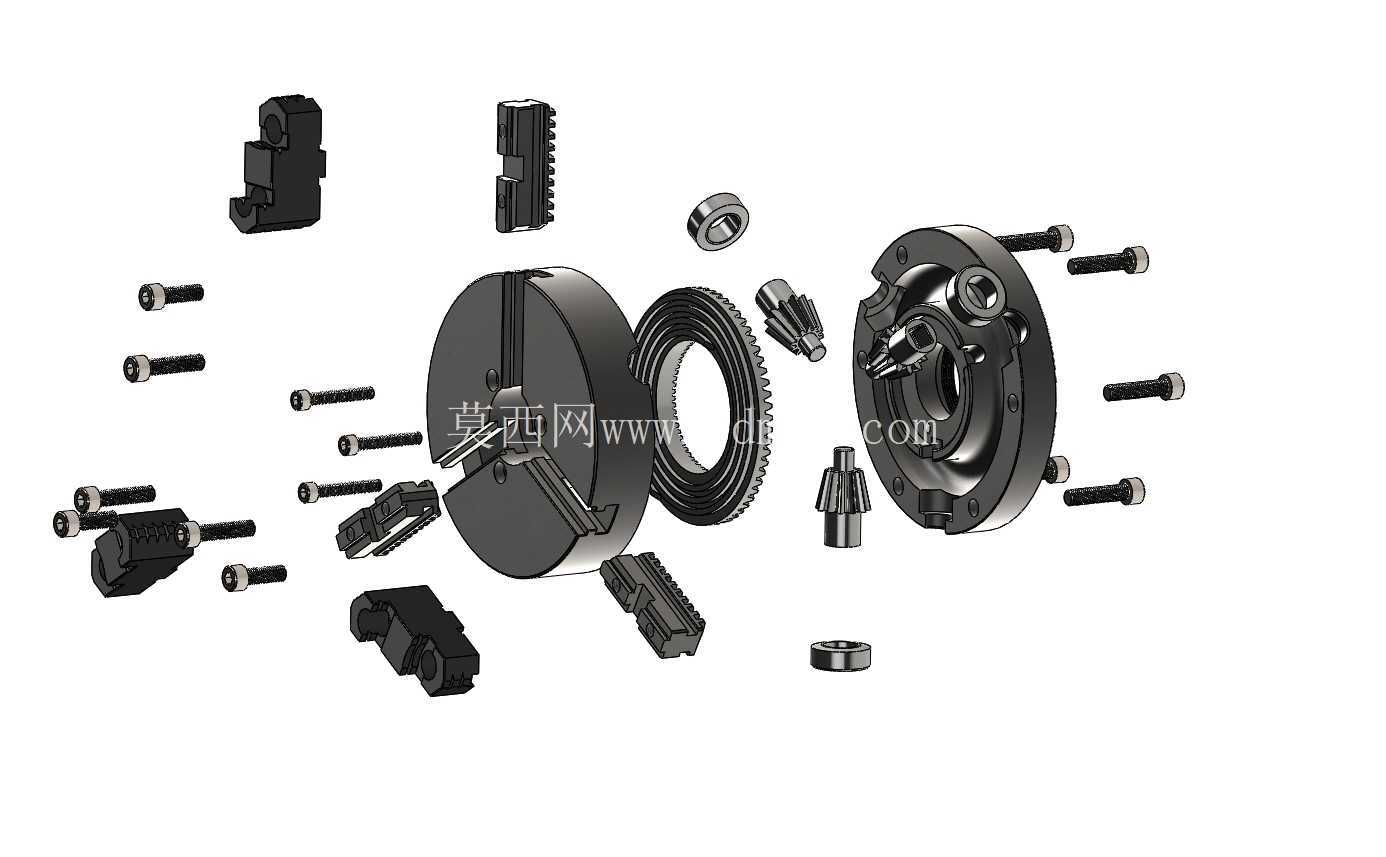

　　从结构设计逻辑来看，这款卡盘的盘体采用高强度铸铁整体铸造成型，盘面设置三个沿圆周120°均匀分布的径向导槽，卡爪通过导槽内的限位凸台与盘体配合，只能沿径向做直线滑动，无法出现周向偏转；盘体内部嵌套的平面螺纹盘与三个卡爪底部的螺纹齿完全啮合，当使用卡盘扳手插入盘体侧面的方孔转动小锥齿轮时，会带动与锥齿轮啮合的大锥齿轮转动，而大锥齿轮与平面螺纹盘为同轴固定连接，最终将扳手的扭矩转化为三个卡爪的同步径向进给动作，这种传动结构的自锁性较好，加工过程中不会因为切削力的波动出现卡爪松动移位的问题。

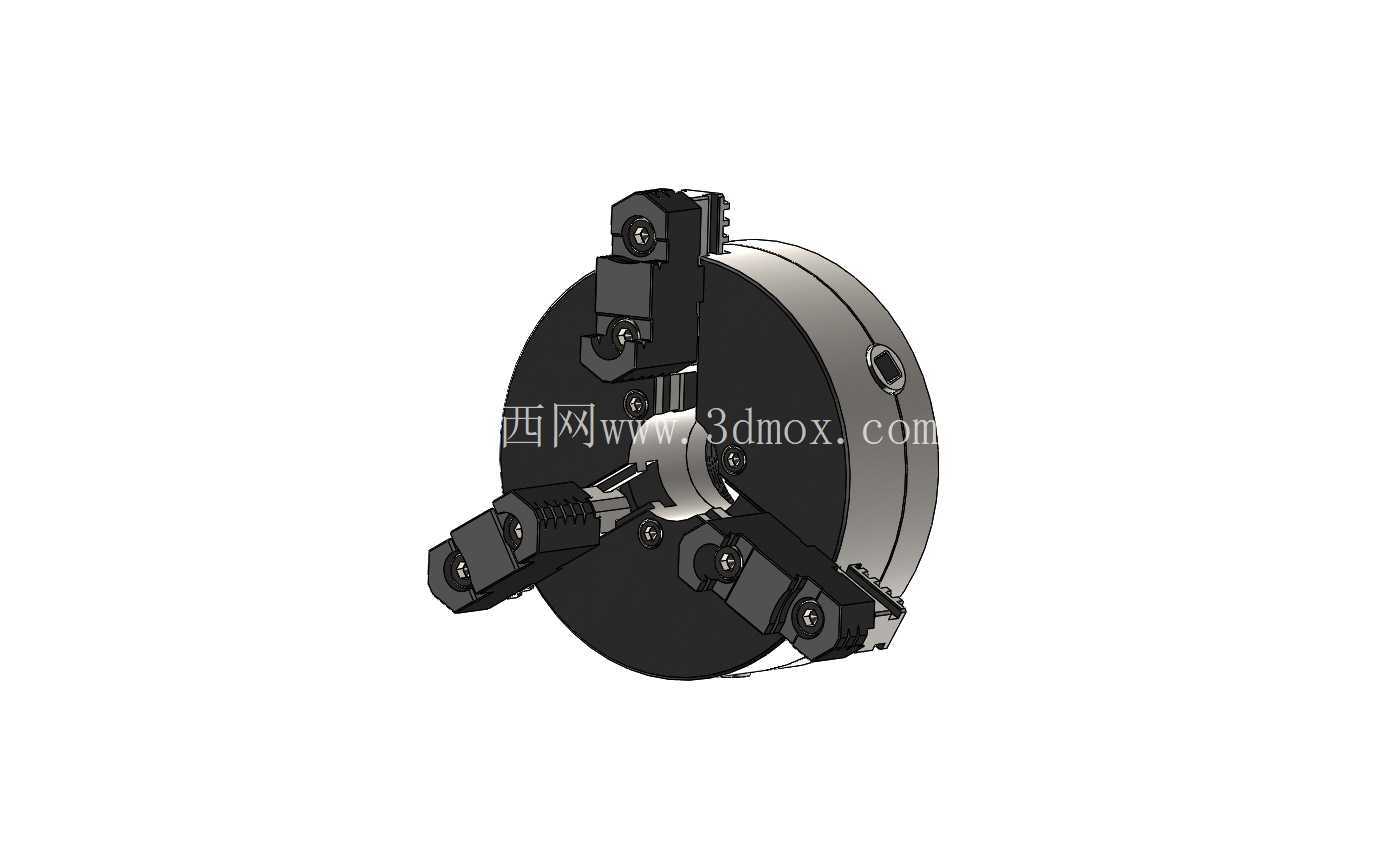

　　卡爪部分采用分离式设计，分为基爪与上爪两个部分，基爪直接与内部平面螺纹啮合，上爪通过内六角螺钉固定在基爪上，用户可以根据装夹工件的直径范围、装夹形式（正爪装夹外圆、反爪装夹大直径外圆）更换不同规格的上爪，不需要整体更换卡盘，降低了工装维护成本；卡爪的夹持面加工有细密的径向防滑齿，装夹表面粗糙度较高的毛坯件时能提供足够的摩擦力，避免工件在高速回转、大切削量加工时出现打滑飞件的安全隐患。

　　从安装边界来看，这款卡盘的背部设置有标准的短圆柱连接止口与主轴端连接螺孔，可直接匹配对应规格的普通车床主轴法兰、铣床回转工作台连接法兰，安装时只需要将止口与法兰定位凸台完全贴合，按对角顺序拧紧连接螺栓即可完成安装，不需要额外加工过渡连接盘；卡盘的整体厚度控制在合理范围内，安装后不会过多占用机床的Z向加工行程，盘体外圆做了倒角处理，高速回转时不会产生过大的风阻与安全隐患。

　　实际加工场景中，这类卡盘的夹持范围覆盖了从小直径的棒料毛坯到中等直径的盘类零件，除了常规的金属切削加工，也可用于焊接变位机、检测回转台的工件装夹工位，只要是需要带动对称工件做定中心回转的场合，都能看到这类三爪自定心卡盘的应用。设计这款卡盘的三维模型时，需要重点保证三个导槽的分度精度、平面螺纹的齿形啮合间隙，卡爪滑动面的平面度公差需要控制在0.02mm以内，否则会出现卡爪移动卡滞、定心精度不足的问题；三个卡爪的行程需要保持一致，保证夹持到最大、最小直径位置时，三个卡爪的伸出量差值不超过0.05mm，避免装夹后工件出现偏心，影响最终的加工精度。

　　日常使用过程中，需要定期清理导槽内的切屑与切削液残留，定期向导槽与平面螺纹啮合位置加注润滑脂，避免铁屑进入传动副造成卡爪磨损、转动卡滞；当卡爪夹持面出现磨损、防滑齿磨平的情况时，要及时更换上爪，或者对卡爪进行自镗处理，保证夹持面的回转中心与主轴中心重合，避免装夹工件出现锥度、圆度超差的加工问题。
