带进气控制球阀的立式气动冲击执行装置

　　该气动冲击装置主要面向工业流水线的物料疏通、工位振实、小型构件铆接作业场景，常见于粉体料仓防架桥、铸造砂型紧实、薄壁件无铆钉压接、焊后焊渣振落等工况，相比电动冲击单元，其依靠压缩空气驱动具备本质防爆特性，可直接部署在有易燃易爆挥发气体的涂装、粉体加工车间，无需额外做隔爆防护处理。

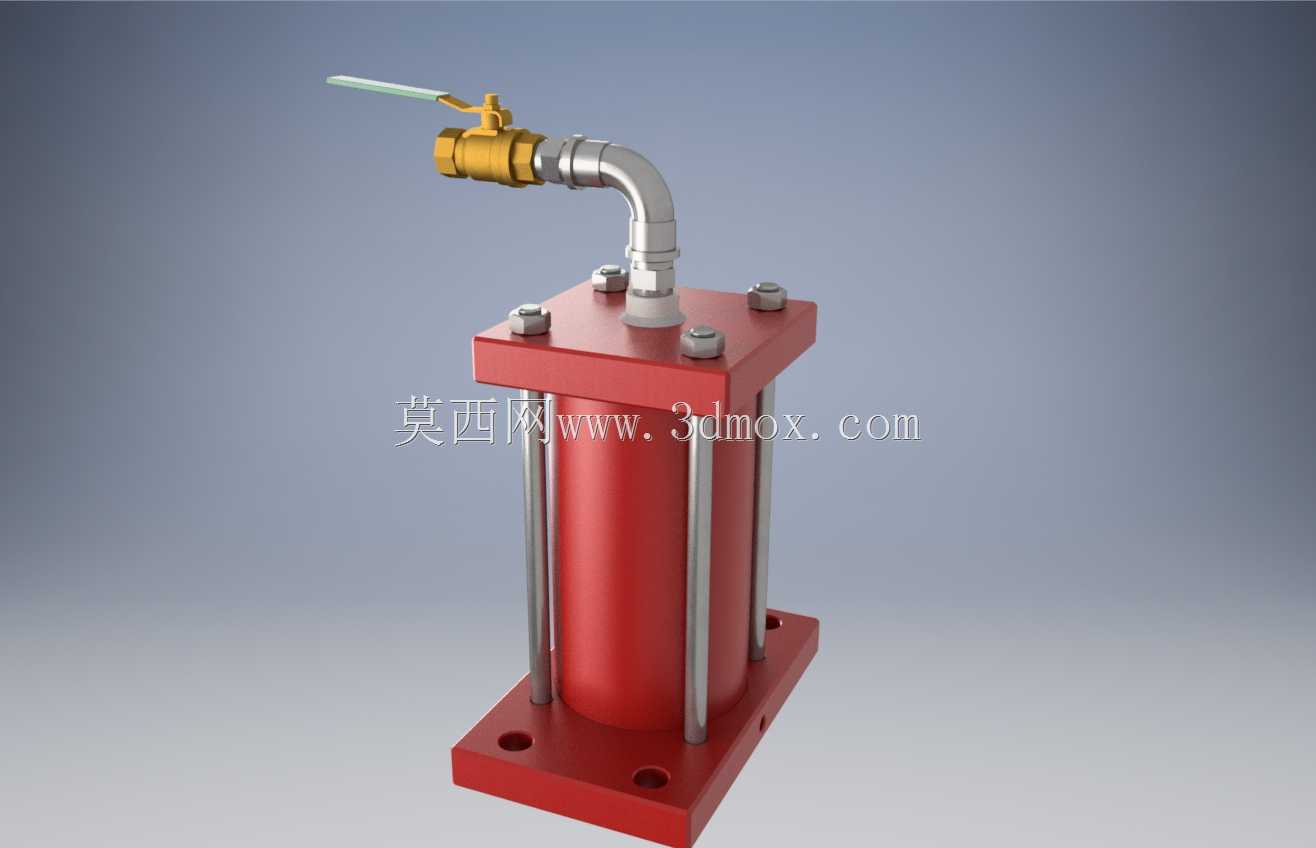

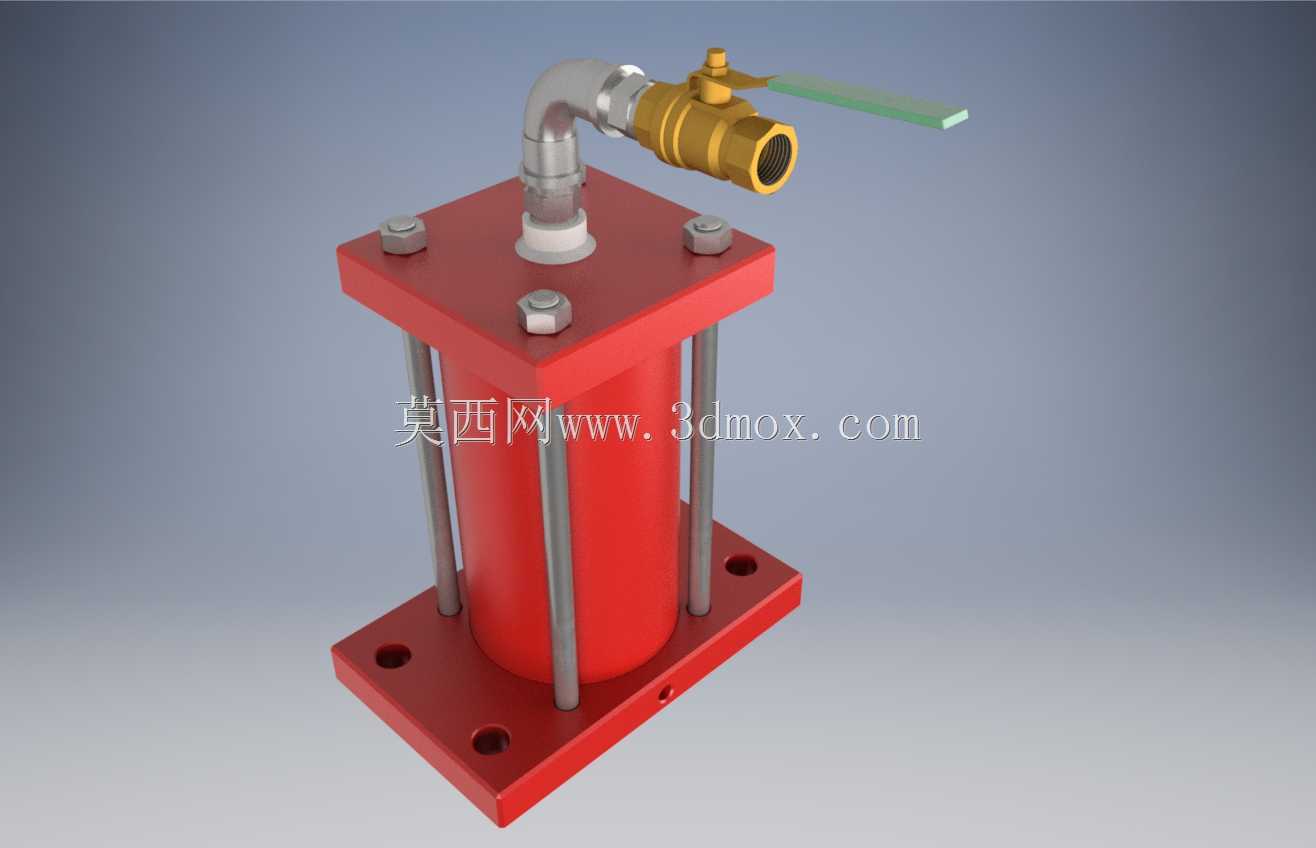

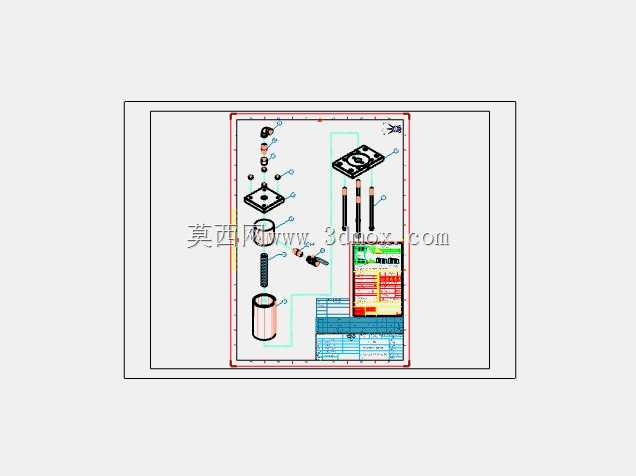

　　整体采用立式双安装板拉杆式结构，底部安装板开设四个沉头安装孔，可直接通过螺栓固定在设备机架或者料仓仓壁上，安装时需保证冲击输出端面与被作用面平行贴合，避免侧向分力导致拉杆受剪变形；上部安装板通过四根均布的镀铬拉杆与下安装板锁紧，缸筒夹装在两块安装板之间，缸筒采用无缝钢管精加工内壁，表面做红色氧化防锈处理，适配车间多尘、潮湿的作业环境，四根拉杆采用45号钢调质处理，预紧时需对称分次拧紧，避免缸筒受压不均导致内壁拉伤、活塞卡滞。

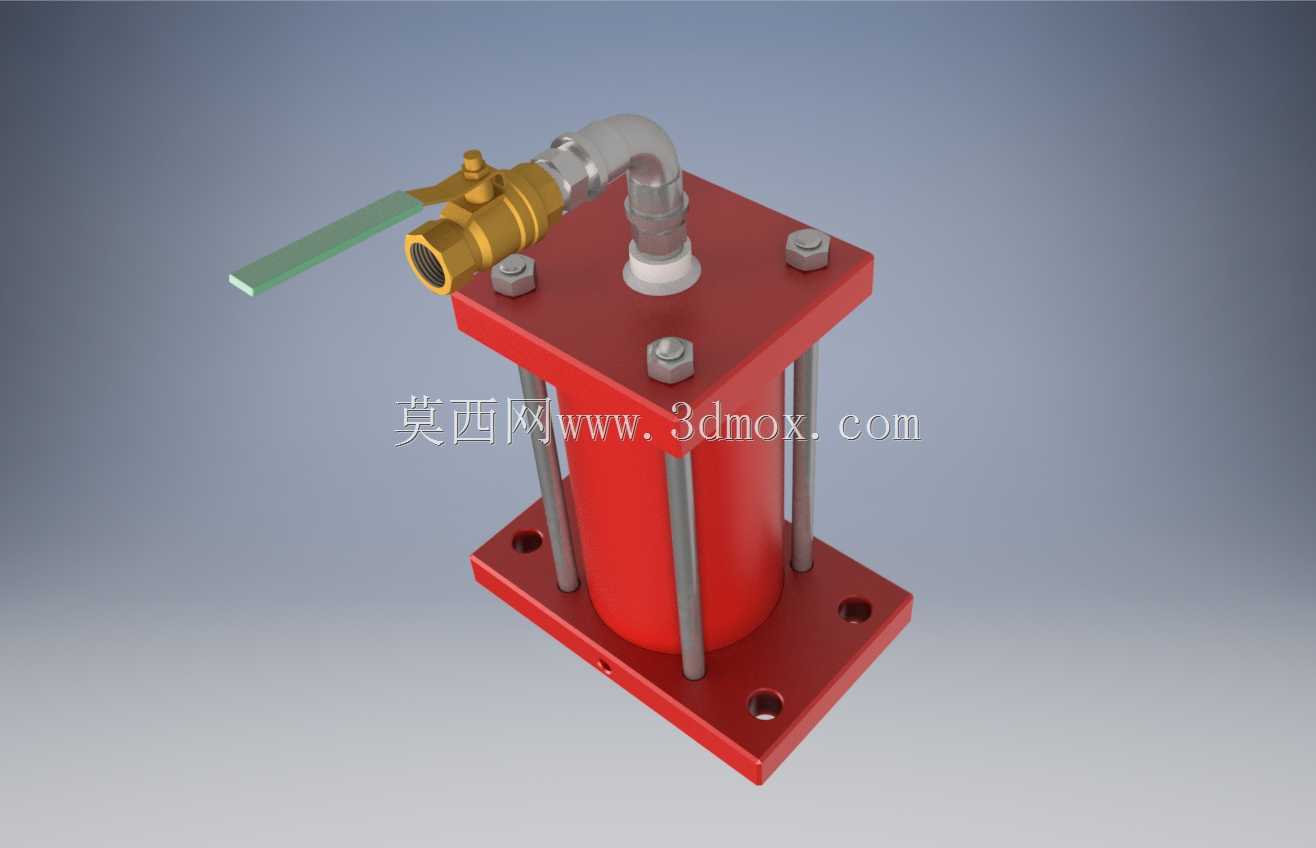

　　上部进气端集成了一体式手动球阀，球阀通过90度弯接头与缸体进气口连接，球阀自带加长手柄，可在设备调试或者应急停机时快速切断气路，无需额外在进气主管路加装截止阀，减少管路接头数量的同时降低了气路泄漏概率；弯接头采用锥螺纹密封，安装时缠绕适量聚四氟乙烯生料带即可保证密封，无需额外打密封胶，后期维护拆解更方便。

　　设计过程中，活塞与缸筒的配合间隙控制在0.02-0.04mm之间，活塞上配置两道耐磨导向环与一道Y型聚氨酯密封圈，导向环采用填充聚四氟乙烯材质，可承受活塞高频往复运动带来的侧向偏载，密封圈唇口朝向进气侧，进气压力越高密封贴合越紧密，在0.4-0.8MPa的常规工厂供气压力范围内都能保证无内泄漏；活塞冲击杆做表面淬火处理，硬度达到HRC45-50，端部做圆角过渡，避免长期冲击导致端部镦粗变形，冲击行程根据常规作业需求设定为固定值，如需调整冲击力度可通过在进气端加装调压阀调整供气压力，压力越大冲击做功越强，对应振实或者疏通的效果越明显，但使用时需注意供气压力不得超过1.0MPa，避免缸筒超压爆裂或者连接部件过载损坏。

　　安装边界方面，该装置整体外接气源接口为标准4分英制锥管螺纹，可直接匹配车间常规气动快插接头或者硬管连接，安装时需在装置与被安装面之间加装5mm厚的橡胶减震垫，避免冲击作用力反向传递到机架上导致其他精密工位受振动影响；进气端球阀手柄的操作空间需预留至少100mm的转动空间，保证日常巡检时可以快速开关气路，不会被周边管线或者结构件挡住操作行程。

　　日常维护时，需每3个月给进气口注入少量气动专用润滑油，随压缩空气进入缸筒内部润滑密封圈与活塞导向环，避免干摩擦导致密封圈过早磨损；定期检查四根拉杆的锁紧螺母是否松动，尤其是高频冲击作业的工位，螺母松动会导致上下安装板平行度超差，进而出现活塞卡滞、冲击无力的故障；定期检查球阀的密封填料是否泄漏，若出现手柄处漏气可适当拧紧填料压盖螺母，无需整体更换球阀。该装置相比同规格的电磁振动器，冲击作用力更大，作用频率可通过气路电磁阀的通断频率自由调整，既可以单次点动冲击完成铆接作业，也可以高频连续振动完成料仓疏通作业，适配多类不同的工业作业需求。
