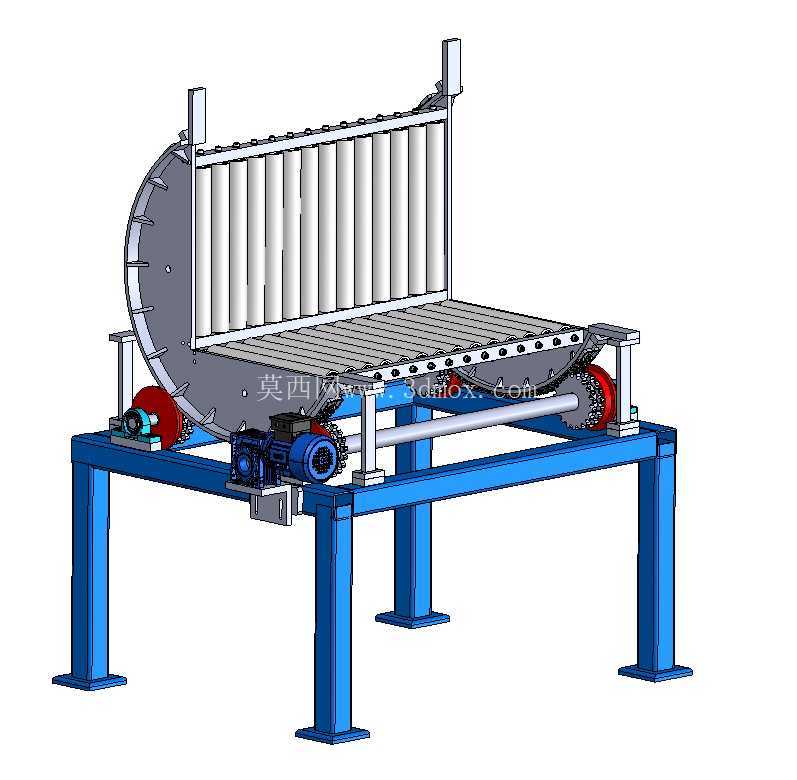

在重型机械加工、板材预处理、大型部件装配的生产环节中,工件的姿态调整一直是影响工序流转效率的核心痛点之一,尤其是重量达到数吨级的板类、框架类重型部件,依靠人工配合起重设备完成90度姿态翻转时,不仅存在吊装索具受力不均带来的工件滑脱、磕碰损伤风险,还需要多名操作人员配合对位,单次翻转作业往往要耗费十余分钟,严重制约整线节拍。这套翻转设备正是针对这类场景开发的专用工装,核心功能是将水平放置的重型部件平稳旋转90度至竖直状态,也可反向完成竖直工件的水平落位,适配金属板材、大型结构件、重型模组等多种规则外形工件的翻转作业。从结构设计逻辑来看,设备采用了C型开口翻转架作为核心承载部件,翻转架的两个工作面分别设置了密集排布的竖向辊道与水平辊道,
辊道采用无动力自由辊结构,一方面可以降低工件推入、推出时的滑动摩擦阻力,减少工件表面的划伤风险,另一方面辊道的排布间距经过核算,能够保证不同幅面的工件放置时都能获得均匀的支撑力,避免局部应力集中导致工件变形。翻转架的回转支撑采用大直径弧形齿圈结构,齿圈与翻转架主体通过螺栓刚性连接,传动端采用减速电机配合链轮链条的驱动形式,相比齿轮直接啮合的传动方案,链传动具备更好的抗冲击能力,能够适应重型工件加载时的瞬时载荷波动,同时减速电机自带的自锁特性可以保证翻转架在任意角度停留时不会出现溜转问题,提升作业过程的安全性。设备的支撑机架采用方管焊接成型的四立柱结构,四根立柱底部设置了带安装孔的法兰底座,安装时需要通过膨胀螺栓与混凝土地面刚性固定,
避免翻转作业过程中设备出现侧倾或晃动;机架的上部设置了回转支撑的安装基准面,加工时需要保证两侧支撑座的同轴度公差控制在0.2mm以内,防止翻转架转动时出现卡滞或偏磨问题。从安装边界来看,设备的整体占地尺寸需要结合翻转架的最大回转半径核算,安装时需要在设备的进料侧、出料侧预留足够的工件输送空间,顶部预留起重设备的作业高度,避免翻转过程中工件与周边设施发生干涉。在实际功能设计上,翻转架的开口尺寸可以根据常见工件的最大幅面进行适配调整,辊道的承载能力按照最大工件重量的1.5倍安全系数进行选型,传动系统的转速设置为低速匀速转动,翻转过程的角速度控制在合理范围内,避免转速过快导致工件因惯性出现移位。
这套结构的设计思路没有采用复杂的伺服控制系统,而是依靠纯机械结构的可靠性来保证重型工况下的长期稳定运行,减少了电气元件故障带来的停机风险,对于生产现场的维护人员来说,只需要定期对链条、辊道轴承进行润滑保养,检查紧固螺栓的预紧力即可完成日常维护,大幅降低了设备的全生命周期使用成本。在工件流转的工序衔接上,该翻转设备可以直接对接辊道输送线,工件从上游水平辊道输送至翻转架的水平工作面后,触发限位装置即可启动翻转动作,翻转完成后工件倚靠在竖向辊道面上,即可通过吊装设备或下游输送线将工件转移至下一工序,整个过程不需要人工反复调整吊点位置,能够将单次翻转作业的时间压缩至两分钟以内,同时大幅降低作业人员的劳动强度与安全风险。针对不同重量等级的工件,设计时可以通过调整方管机架的壁厚、齿圈的模数、减速电机的功率来形成系列化的产品方案,不需要对整体结构进行大幅改动,具备较好的设计延展性。
