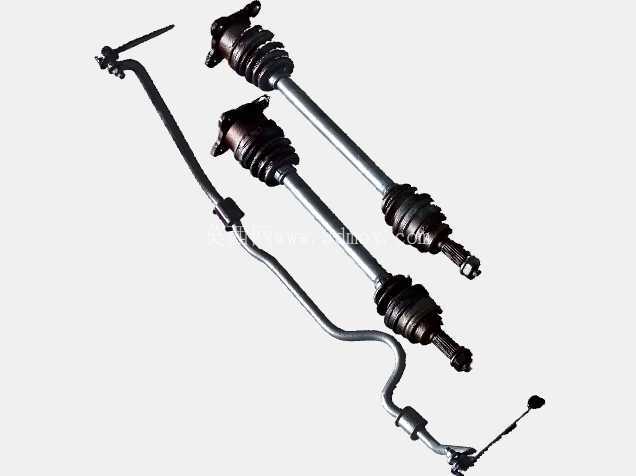

铃木卡布奇诺后副车架带悬架结构

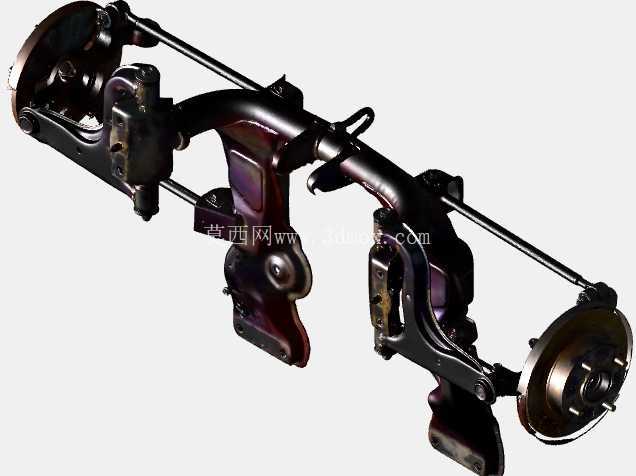

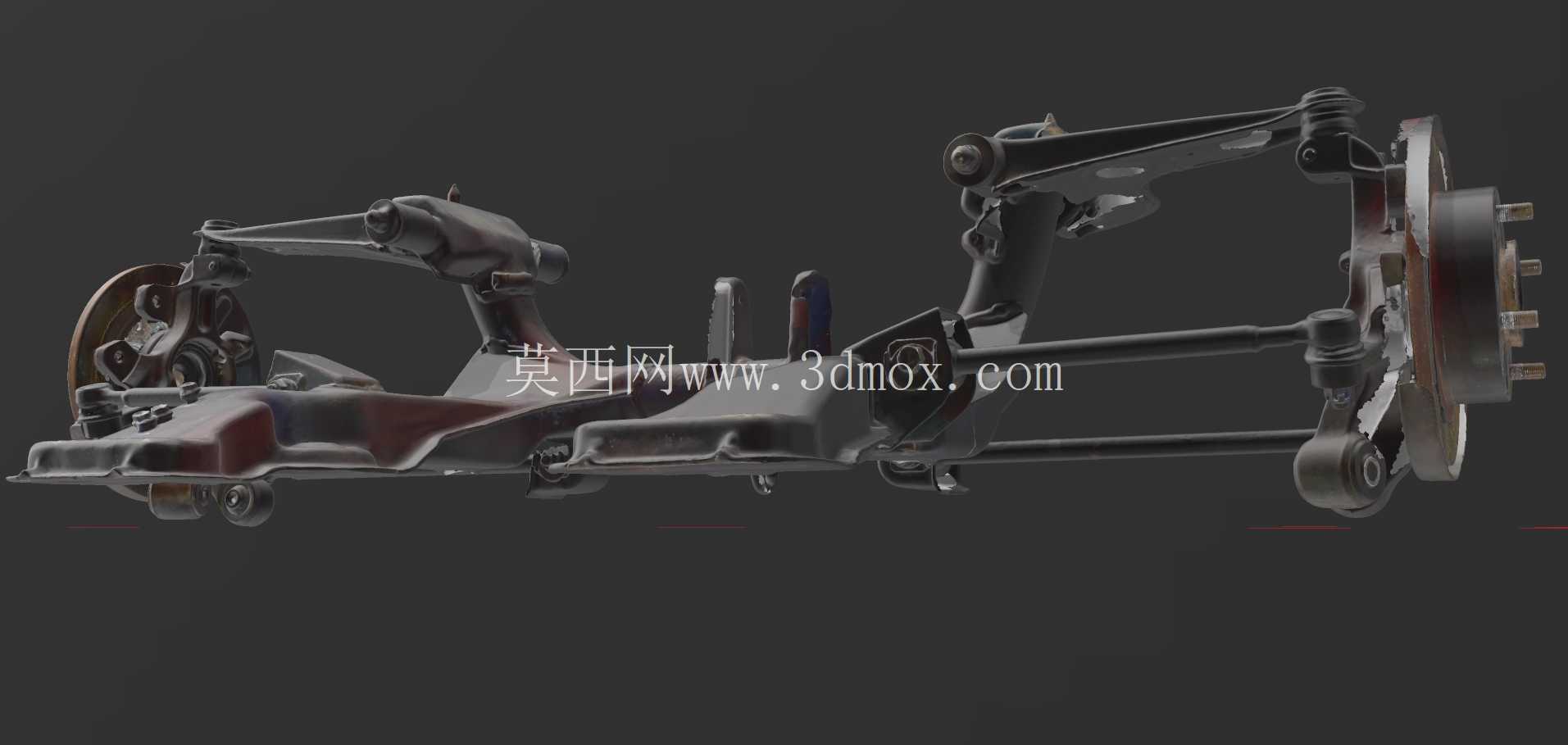

　　这套后副车架带悬架总成，是小型后驱跑车底盘承载与传力的核心部件，日常改装维修、底盘逆向开发、整车性能仿真场景中都需要用到高精度的结构数模作为参考。从结构功能来看，副车架作为后悬架与车身之间的衔接承载基体，首先承担着分散路面冲击载荷的作用，车轮受到的纵向、侧向、垂向力都会先通过悬架摆臂传递到副车架，再由副车架上的安装点均匀分散到车身底板的对应连接位，避免局部应力集中导致车身钣金开裂。整套悬架采用多连杆式结构布局，包含上下控制臂、横拉杆、摆杆、车轴安装立柱、制动盘安装位几个核心部分，上下控制臂负责约束车轮的上下跳动轨迹，保证车轮在悬架行程内的定位参数变化控制在设计允许范围内，避免出现过度的外倾、前束变化影响操控稳定性；

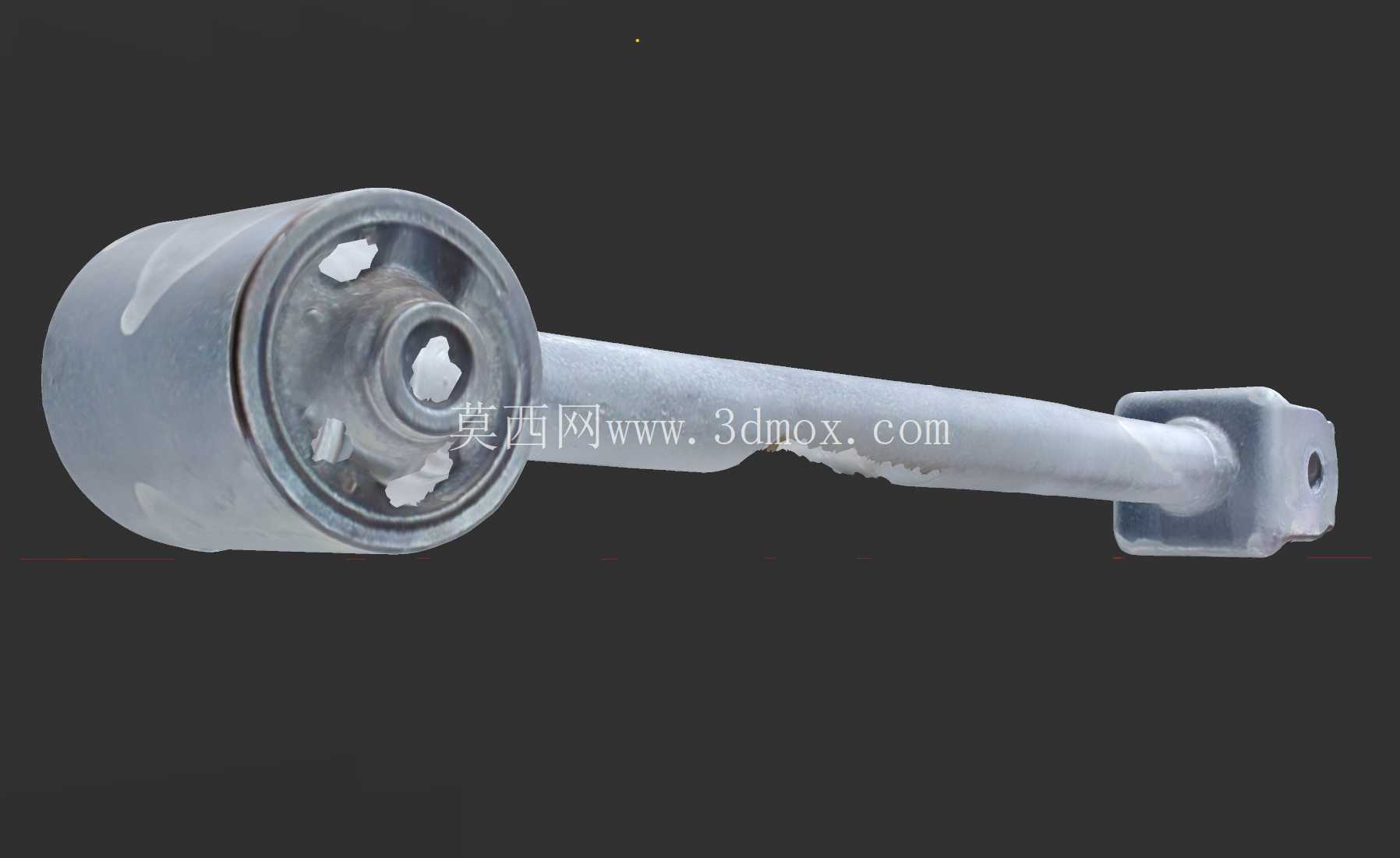

　　横拉杆主要承担转向时的横向力传递，同时配合摆杆约束车轮的纵向位移，在急加速、紧急制动时抵消车轮的纵向窜动，保证传动效率与制动稳定性。从安装边界来看，副车架上预留的车身连接点均采用衬套安装位设计，能够过滤路面传递上来的细碎振动，避免振动直接传递到座舱内影响驾乘质感；车轴安装立柱上集成了制动盘、轮毂轴承的安装基准面，形位公差要求较高，建模时需要保证安装面的平面度、安装孔的位置度与实车一致，否则会出现制动盘偏磨、轮毂轴承异常磨损的问题。在逆向建模的过程中，针对细长圆柱形杆件的特征还原需要格外注意，这类杆件在实车中多为空心钢管结构，扫描时容易出现特征缺失，建模时需要结合实车的受力方向还原杆件的直径、壁厚以及两端的连接球头结构，

　　球头的摆动角度范围需要预留足够的活动余量，避免悬架跳动过程中出现运动干涉。这套结构的设计思路偏向轻量化运动取向，副车架主体采用冲压钢板焊接结构，在保证整体刚度的前提下尽可能降低簧下质量，悬架摆臂多采用不等长设计，在车轮跳动时主动调整车轮外倾角，让轮胎在弯道中尽可能保持与地面的最大接触面积，提升抓地极限。对于三维建模从业者来说，还原这套结构时不能只做外形的复刻，需要理清每个部件之间的运动关系，在装配环境下做运动仿真验证，检查悬架全行程内是否存在部件干涉，各连接点的受力路径是否合理，安装孔位是否和车身、传动系统、制动系统的对应位置匹配。在实际的改装场景中，这套数模可以作为改装摆臂、升级衬套、调整悬架几何的基准参考，

　　通过修改摆臂的安装点位置、长度，可以调整车辆的后轮定位参数，适配不同的赛道驾驶需求；在维修场景中，高精度的数模可以用于对照检查副车架是否存在变形，事故车维修时通过对比数模上的安装点位置尺寸，能够快速校正变形的副车架，避免因为安装点错位导致的轮胎异常磨损、行驶跑偏等问题。建模时需要注意各部件之间的装配间隙，比如制动盘与制动卡钳安装位之间的间隙、摆杆与副车架本体之间的运动间隙，这些间隙值直接影响实车装配后的正常运行，间隙过小会导致部件运动时发生摩擦异响，间隙过大则会影响整体结构的刚度，导致底盘松散。
