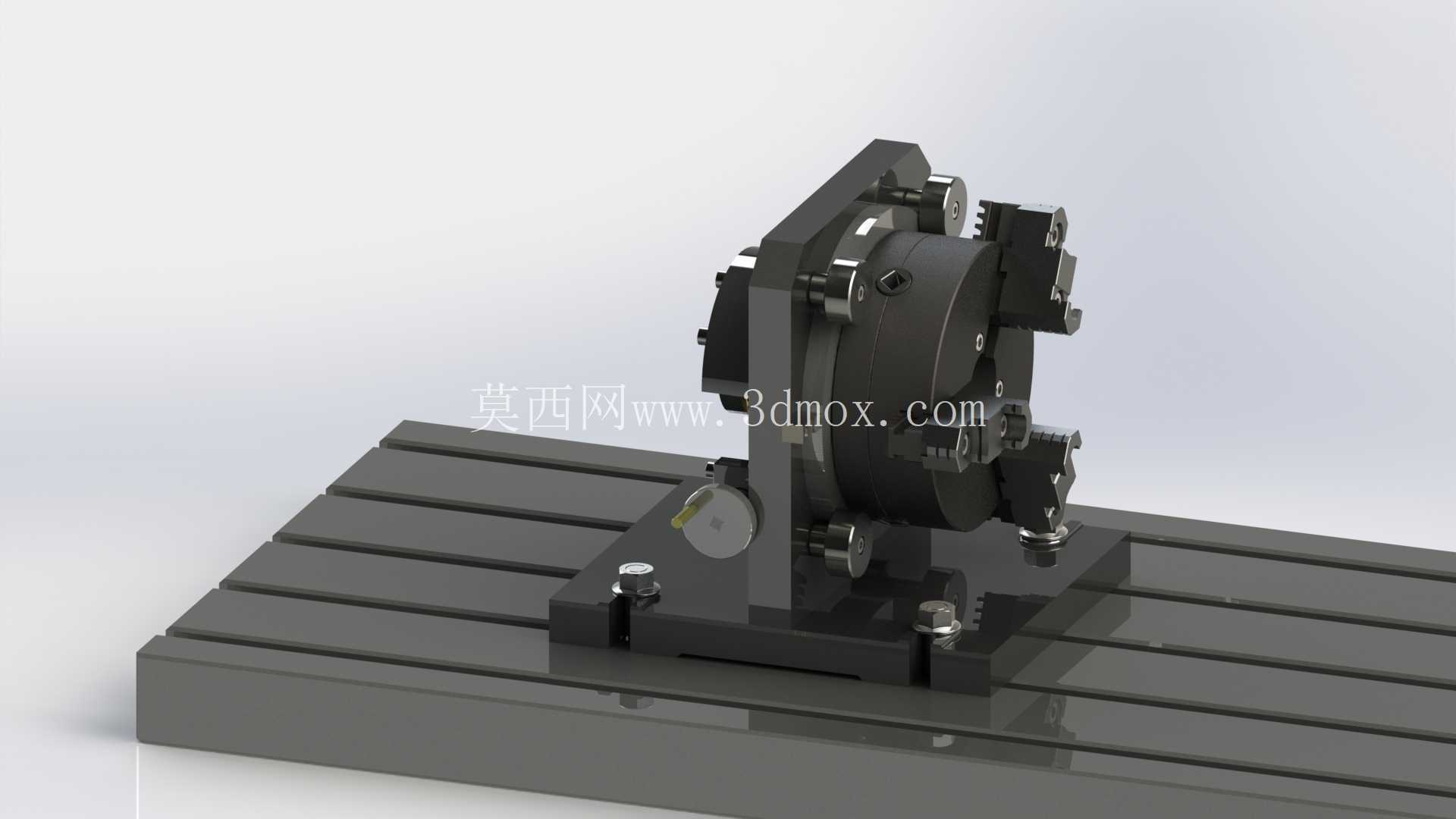

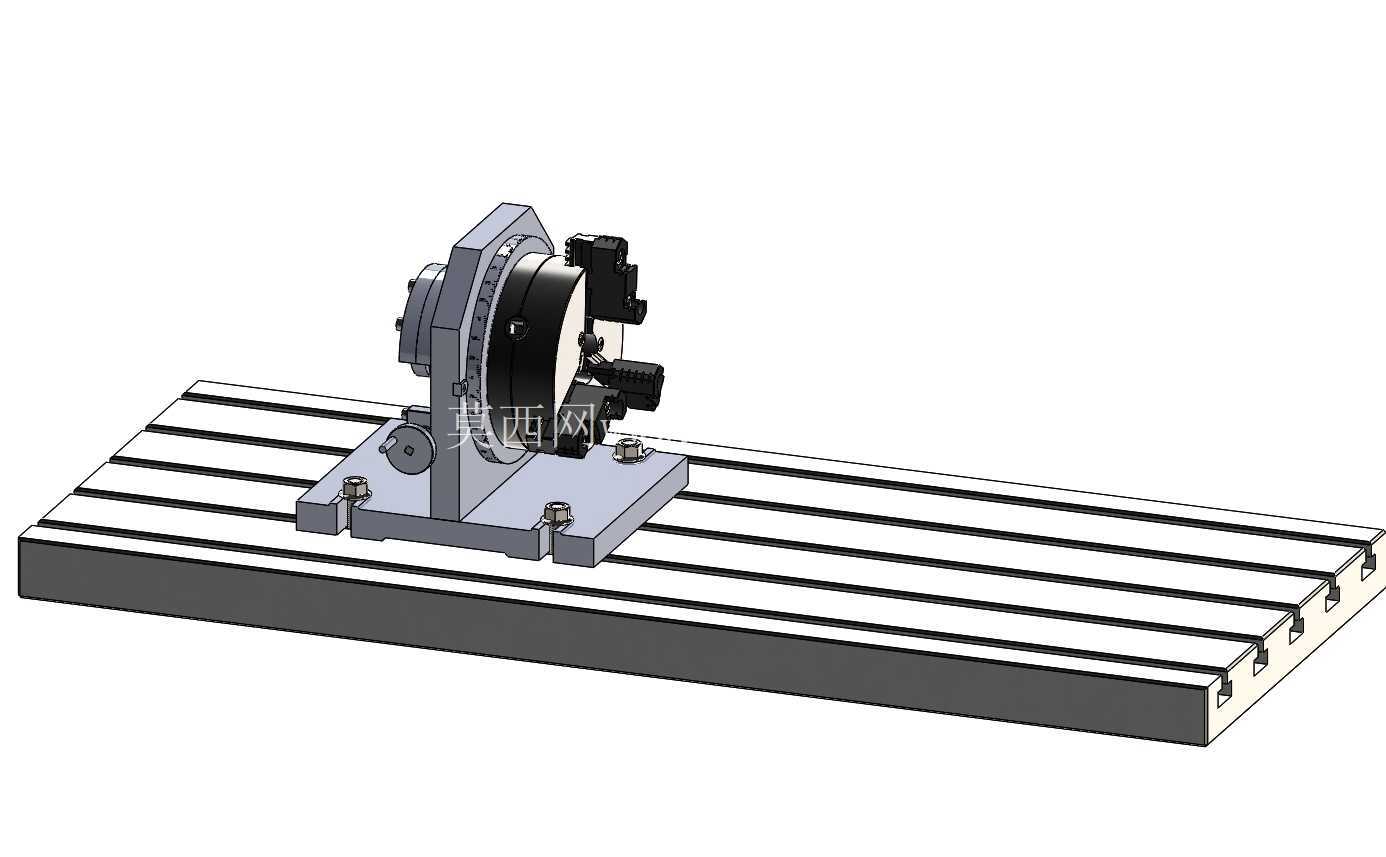

铣床用硅片装夹旋转卡盘夹具结构

　　在硅片精密铣削加工的工序场景中，这类装夹旋转卡盘夹具是替代常规分度头完成工件周向进给加工的核心工装部件，其安装适配常规立式铣床的T型槽工作台，底座通过T型螺栓与工作台槽位锁紧固定，安装时需保证卡盘回转轴线与铣床主轴轴线的垂直公差控制在0.02mm以内，避免加工过程中出现硅片周向进给的位置偏差。从功能逻辑上看，该夹具的核心作用是完成薄型硅片工件的可靠夹持与精准周向旋转分度，和通用分度头的功能边界一致，但针对硅片薄壁易变形的特性做了夹持结构的优化，卡爪采用多点位柔性接触设计，夹持力可通过后端的调节旋钮做线性调整，避免硬接触导致硅片边缘崩缺或者夹持变形，适配不同直径规格的圆形硅片装夹需求，装夹后工件的径向跳动公差可控制在0.

　　015mm以内，满足硅片周向铣槽、端面修型等精加工工序的精度要求。设计过程中优先考虑了工装的刚性与操作便捷性的平衡，立式支撑座采用整体式铸铁加工结构，和底座之间通过定位销做精准定位后螺栓锁紧，避免长期受铣削交变载荷出现连接松动；卡盘主体的回转支撑采用高精度深沟球轴承搭配推力轴承的组合结构，既可以承受径向的铣削切削力，也能承载硅片装夹后的轴向载荷，回转过程无卡滞，分度锁紧机构设置在卡盘侧方，扳动锁紧手柄即可完成当前角度位置的刚性锁定，锁紧后卡盘不会因铣削力出现角度偏移。从安装边界尺寸来看，底座的安装孔位间距适配标准180mm槽距的铣床T型槽工作台，整体装夹后高度控制在220mm以内，不会和铣床主轴的行程下限产生干涉，

　　卡盘的最大回转直径为160mm，装夹硅片后工件的最大外伸尺寸不会超出底座的支撑范围，加工过程中工装整体的抗振性表现稳定，无需额外加装辅助支撑即可完成常规切削参数下的硅片铣削加工。和通用分度头相比，这类专用卡盘夹具的结构更紧凑，针对硅片加工的场景做了结构精简，去掉了通用分度头的复杂分度盘挂轮结构，采用定角度销孔分度的方式，适配硅片加工中固定等分角度的加工需求，操作步骤更简便，装夹工件的辅助时间可缩短40%左右，适合小批量硅片零件的铣削加工场景使用。夹具的所有活动连接部位都设计了防尘密封结构，避免铣削过程中产生的硅屑进入回转配合面，长期使用也不会出现回转卡滞或者精度损失的问题，卡爪的接触端面镶嵌了非金属防滑垫片，既可以增大夹持摩擦力，

　　也能避免硬质金属卡爪直接接触硅片表面造成工件划伤。在实际加工应用中，该夹具安装完成后无需频繁拆卸调整，更换不同规格硅片时仅需调整卡爪的夹持位置即可，适配多规格小批量的生产模式，夹持力调整旋钮带有刻度标识，操作人员可根据硅片的厚度与材质特性调整到合适的夹持力区间，避免夹持力过大导致工件变形，或是夹持力不足导致加工过程中工件飞脱。支撑座的侧面设计了观察窗口，可直接观察内部轴承的润滑状态，日常维护时仅需通过注油孔定期加注润滑脂即可，维护成本远低于通用分度头设备。
