汽车液压助力转向泵总成结构设计

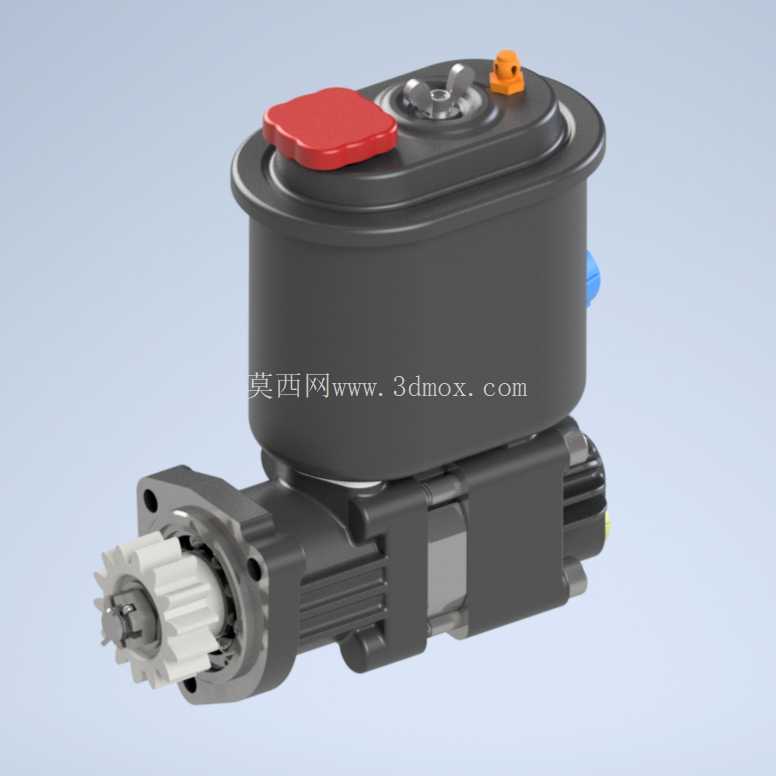

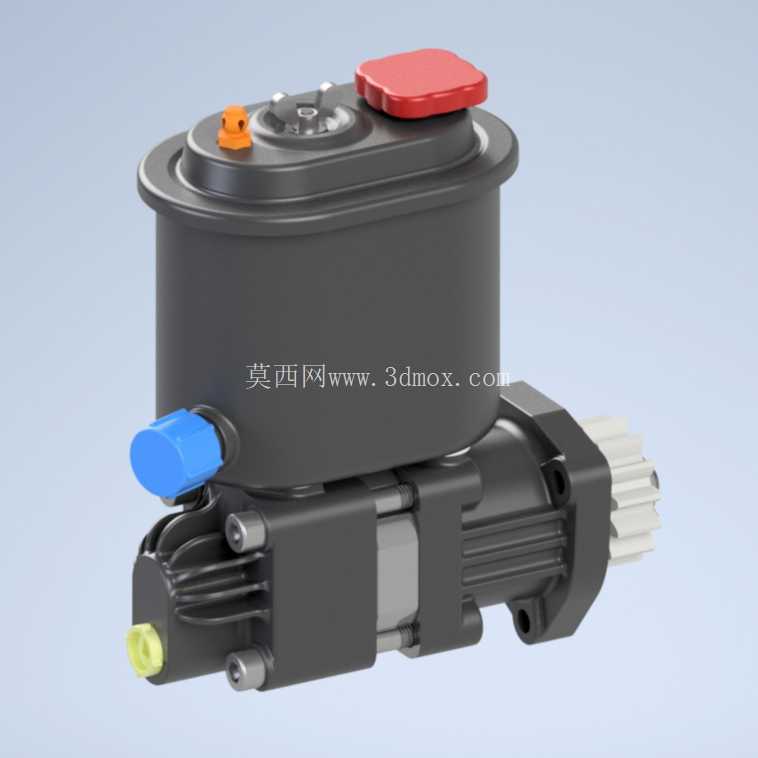

　　在商用车与部分乘用车的液压助力转向系统里，转向泵是核心的动力供给部件，这套模型还原的是集成储液罐式的转向助力泵结构，日常装车场景覆盖轻卡、皮卡以及部分采用液压助力的老旧乘用车型，安装位置一般固定在发动机侧的支架上，通过发动机皮带轮驱动输入轴运转，为整个转向回路提供压力稳定的液压油。从结构设计逻辑来看，这套模型采用了泵体与储液罐一体化的布局，省去了外接储油壶的连接管路，能减少整车布置时的管路接头数量，降低液压油渗漏的概率，储液罐顶部设置了红色的加注口盖，橙色的是液位传感器安装座，侧面蓝色接口是压力油输出口，直接对接转向机的高压油管，底部的回油接口则承接转向机回流的低压油，形成完整的闭式液压循环。输入轴端的花键齿轮是动力输入接口，

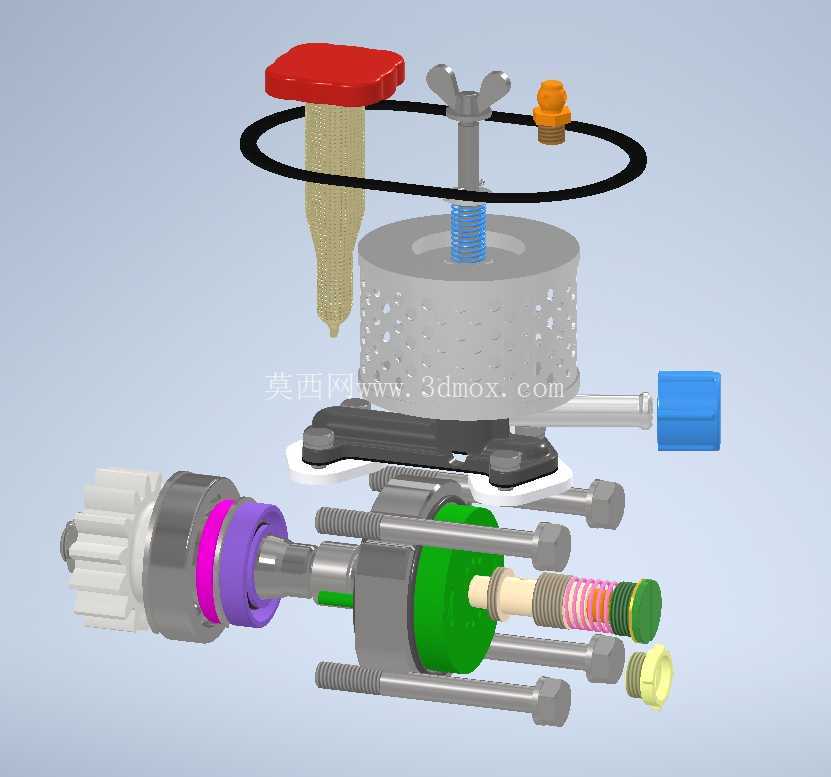

　　和发动机驱动齿轮啮合时的重合度经过校核，能保证怠速工况下也有足够的驱动扭矩传递，不会出现打齿、滑转的问题，泵体内部的叶片泵芯结构在模型里做了分层还原，配油盘、转子、叶片、定子的配合间隙按照行业通用的0.02-0.04mm设计，能保证容积效率维持在85%以上，避免高压工况下内泄过大导致转向沉重。安装边界方面，泵体侧面的两个固定耳座的孔位间距按照通用车型的安装支架尺寸做了适配，孔内预留了衬套安装位，能缓冲发动机运转带来的振动，避免长期使用后固定螺栓松动，储液罐的外形做了圆弧过渡处理，不会和周边的发动机水管、线束产生运动干涉，整体的径向尺寸控制在180mm以内，轴向长度从输入轴端面到储液罐尾部为220mm，能适配多数发动机舱的布置空间。

　　设计过程中重点考虑了低温工况的使用需求，储液罐内部的滤网结构做了加大通流面积的处理，在-30℃的低温环境下，液压油黏度上升时也不会出现吸油阻力过大导致的泵芯气蚀问题，储液罐盖上的通气阀结构能平衡罐内压力，避免高速运转时罐内形成负压影响吸油效率，同时也能防止高温下液压油膨胀导致的罐内压力过高出现渗漏。泵体上的溢流阀结构在模型里做了独立的装配体现，当系统压力超过10MPa时，溢流阀会自动开启卸荷，避免高压油管爆裂或者转向机过载损坏，流量控制阀则会根据发动机转速调整泵的输出流量，在发动机高转速时限制流量不超过10L/min，避免转向过于灵敏导致高速行驶时方向发飘，低速时则保证足够的流量供给，让原地打方向时的助力力度足够，

　　减轻驾驶员的操作强度。从建模细节来看，所有的密封槽位置都按照O型圈的标准尺寸做了槽宽、槽深的还原，装配时不会出现密封圈被切边的问题，输入轴端的油封安装座的同轴度公差控制在0.01mm以内，能保证油封的使用寿命达到10万公里以上，储液罐和泵体的连接面采用了止口定位，装配时的同轴度有保证，不会出现连接螺栓受力不均导致的结合面渗漏问题。这套结构在实际维修场景中，储液罐可以单独拆卸更换，不需要拆解整个泵芯部分，能降低售后维修的成本，泵芯部分的零件也采用了模块化设计，叶片、转子、配油盘都可以单独更换，不需要整体更换泵总成，符合商用车售后市场的维修需求。在台架测试的模拟中，这套结构的额定转速为3000r/min，能覆盖发动机怠速到最高转速的全部工况，连续运转100小时后的容积效率下降不超过3%，满足汽车零部件的可靠性要求，泵体的外壳采用了压铸铝合金材质，重量控制在3.2kg以内，比传统的铸铁壳体重量降低40%，符合整车轻量化的设计趋势。
