滚轮摆臂式LSA-012机械限位开关

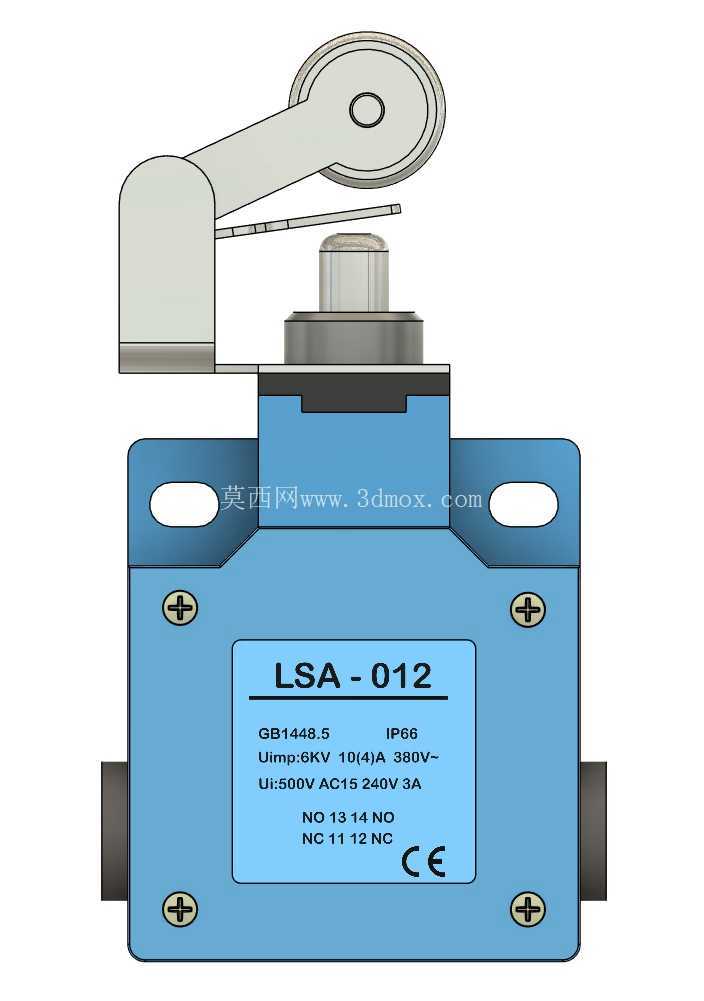

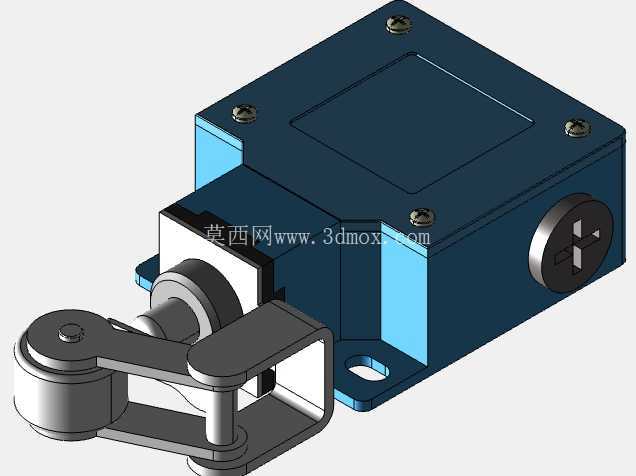

　　在机床上下料工位、自动化输送线的硬限位保护环节、注塑机开合模位置校验场景里，这类带滚轮摆臂的限位开关是设备安全逻辑里最基础也最可靠的执行检测元件，不同于非接触式的光电、接近传感器，机械触发式的限位开关不需要额外校准信号阈值，只要机械结构触碰到摆臂滚轮，就能直接输出通断信号，不会因为车间内的切削液雾气、金属粉尘、焊渣飞溅出现误触发，这也是很多恶劣工况的设备依然优先选用机械限位的核心原因。这款LSA-012限位开关的主体采用压铸金属壳体，表面做了蓝色喷塑处理，安装面预留了两个对称的长圆形安装孔，安装孔中心距适配常规的限位开关安装支架尺寸，不需要额外定制转接板就能直接替换同规格的老旧限位件，壳体两侧的出线端做了密封结构，

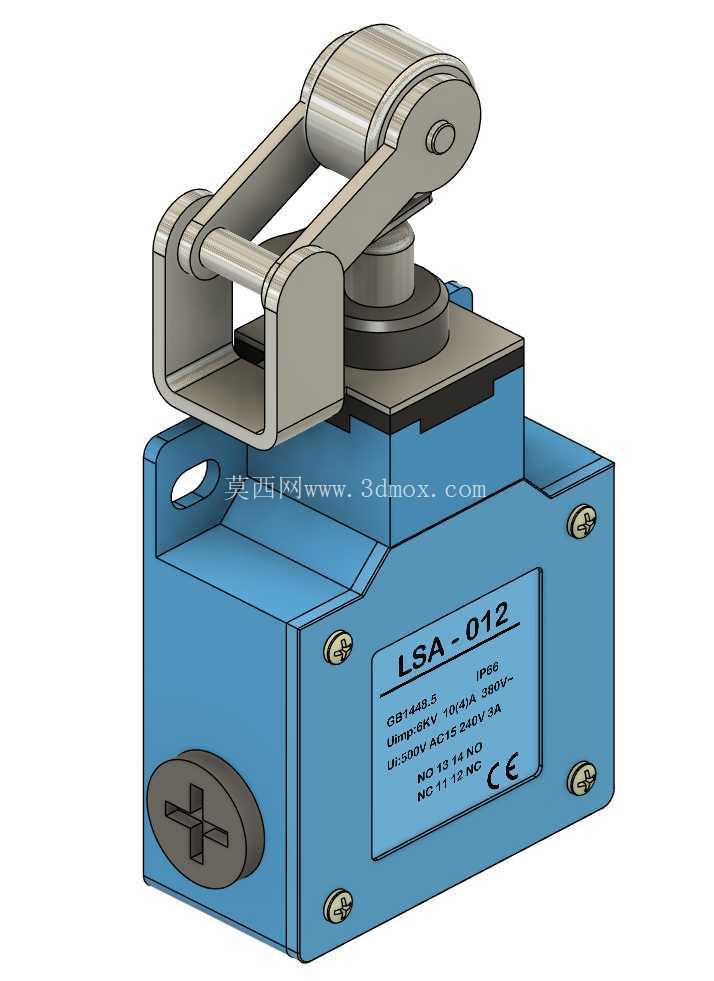

　　配合壳体接缝处的密封胶条，能达到IP66的防护等级，哪怕是在有切削液喷淋的加工工位、或者户外露天的散料输送设备上使用，也不会因为进水进尘导致内部触点失效。开关顶部的执行机构是带工程塑料滚轮的摆臂，滚轮通过销轴固定在摆臂端部，摆臂和壳体内部的触点触发机构做了联动设计，当移动的设备结构件触碰到滚轮时，摆臂会绕转轴转动，达到设定的触发角度后内部的快动触点会瞬间完成通断切换，不会出现触点缓慢贴合导致的拉弧烧蚀问题，触点采用1常开1常闭的双断设计，既可以接入设备的位置到位信号回路，也可以直接串入设备的安全停止回路，不需要额外扩展中间继电器就能满足基础的安全控制需求。从设计细节来看，摆臂的触发角度做了冗余设计，允许设备触发时存在一定的超程量，

　　不会因为机构过冲直接顶坏摆臂或者内部转轴，滚轮的滚动面做了圆弧过渡，和设备触发块接触时是滚动摩擦而非滑动摩擦，长期往复触发不会出现滚轮过度磨损导致的触发位置偏移，内部的触点组件采用银合金材质，能承受额定380V交流电压下10A的负载电流，满负载工况下的电寿命能达到50万次以上，机械寿命更是能突破1000万次循环，完全能满足单班制生产设备三到五年的使用周期不需要更换。开关的整体外形尺寸控制在11cm×5.5cm×2.7cm的范围内，不会在设备上占用过多安装空间，端部滚轮的尺寸为20mm×6mm，适配市面上绝大多数设备的标准触发挡块，不需要针对滚轮尺寸调整挡块的安装高度和接触宽度，接线端子的排布在壳体内部的密封腔里，

　　接线完成后扣上密封端盖就能完成防护，现场接线时不需要拆开主体壳体，避免了安装过程中粉尘水汽进入壳体内部的风险。在实际选型建模时，要特别注意摆臂的初始角度和触发行程的对应关系，三维装配时要预留出摆臂的完整摆动空间，不能让周边的管线、结构件干涉摆臂的动作路径，安装面的平面度要控制在0.1mm以内，避免壳体安装后出现形变导致内部卡滞，触发挡块的接触速度要控制在产品允许的范围内，过快的冲击速度虽然不会直接损坏开关，但会加速滚轮和摆臂转轴的磨损，缩短整体使用寿命。这类限位开关除了常规的位置到位检测，还可以用作设备的超程保护、安全门的闭合检测、夹具的夹紧到位确认等场景，因为是纯机械结构触发，信号反馈的可靠性远高于非接触式传感器，在很多安全等级要求较高的设备上，往往会同时安装非接触式传感器做位置检测，再搭配这类机械限位做最后的硬限位保护，双重保障设备运行不会出现超程碰撞的问题。建模过程中要还原壳体的安装孔位尺寸、摆臂的转动角度范围、滚轮的外径和宽度参数，这些都是装配时需要配合的关键尺寸，尤其是摆臂的转动中心位置，直接决定了现场安装时触发挡块的调整范围，如果建模时的转动中心位置出现偏差，会导致实际装配时触发位置和设计位置出现偏移，需要现场反复调整挡块位置才能正常使用。
