工业级碳钢软管收放卷盘结构设计

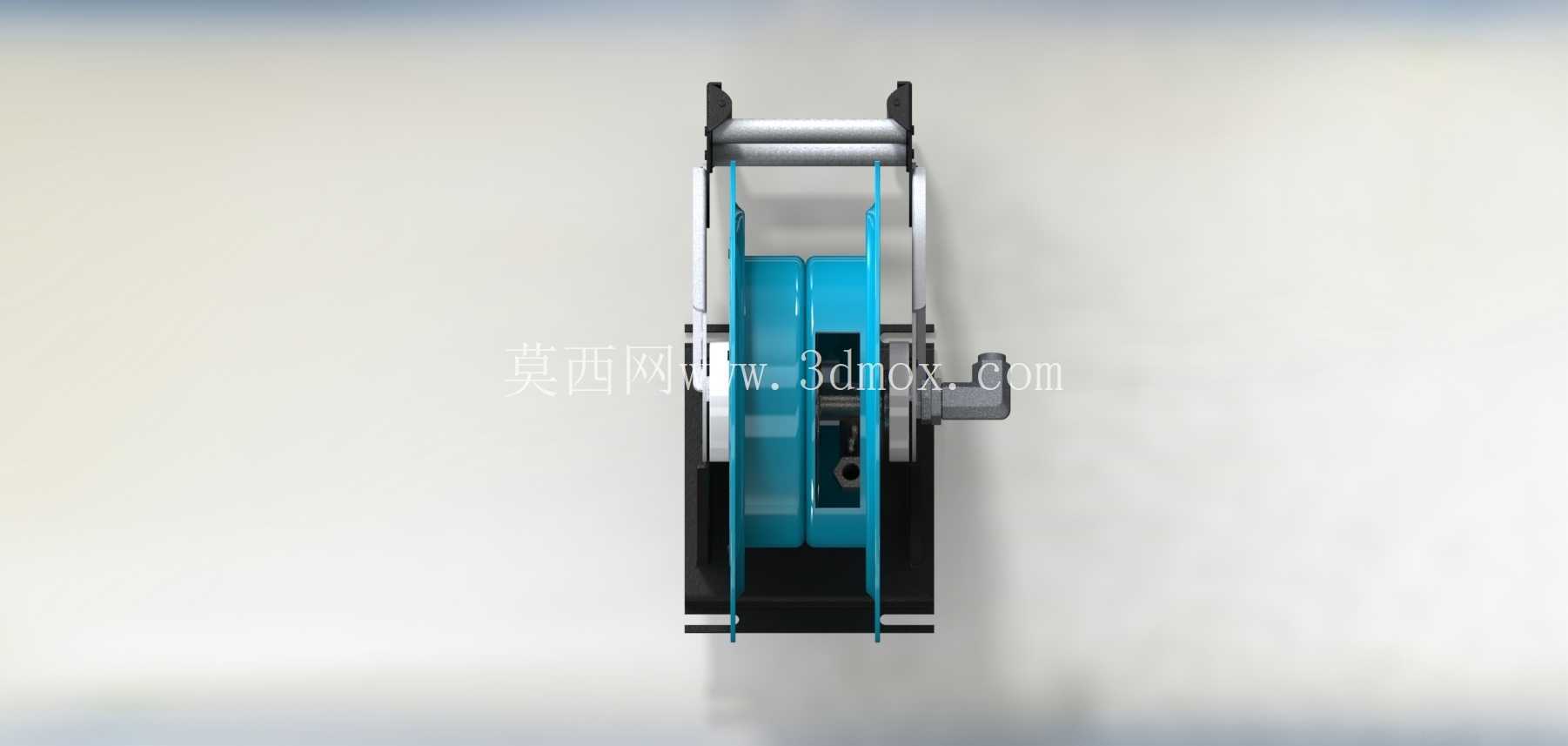

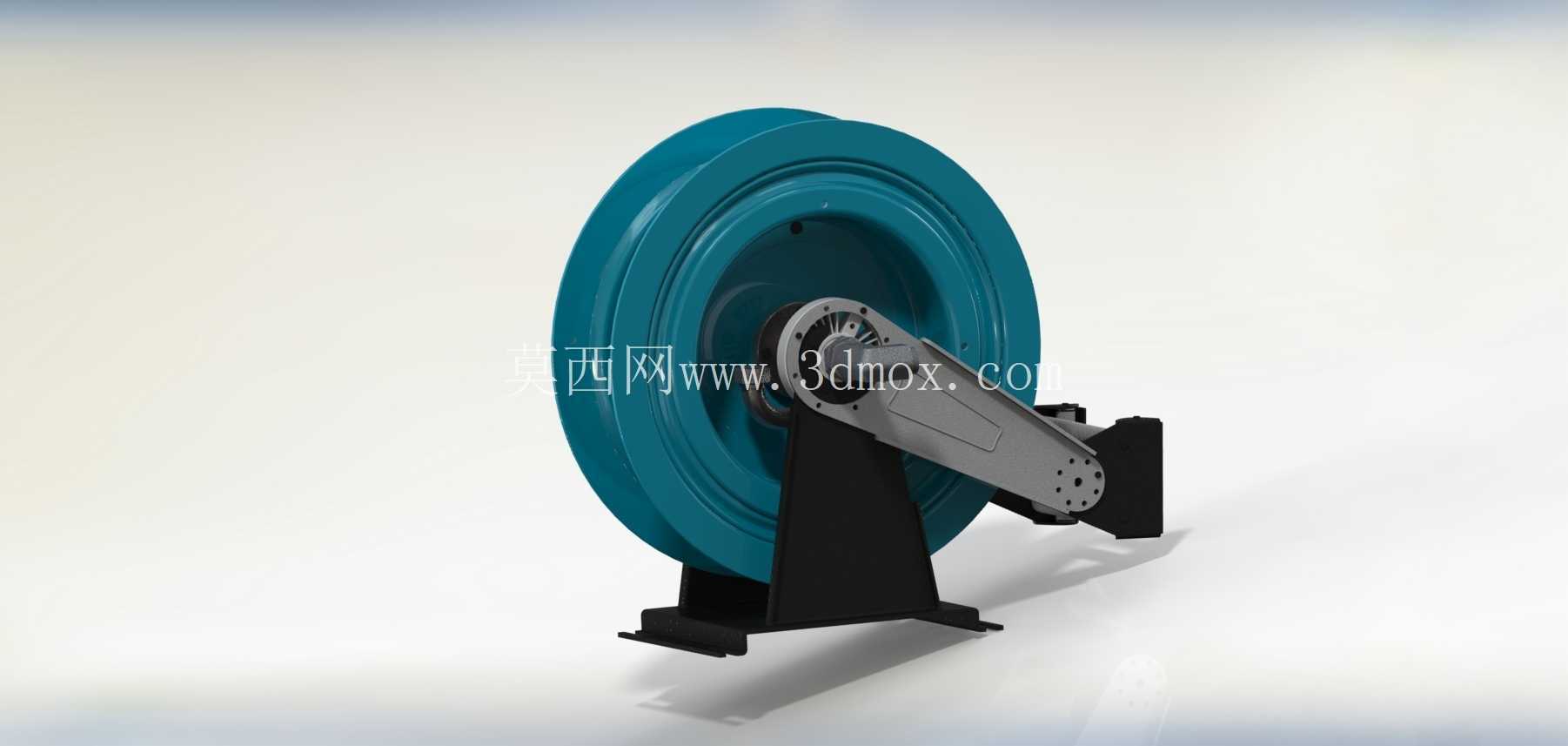

　　在车间流体输送、户外作业供能、工程机械配套等场景里，长距离布设的液压软管、输水胶管、气动软管如果缺乏规整的收放装置，很容易出现管路拖地磨损、接头磕碰变形、作业动线被管线阻碍的问题，这类软管卷盘就是为解决管线收纳与有序输送开发的专用构件。该款卷盘采用低碳钢作为主体加工材料，核心承载轮盘做了加厚轮缘设计，轮缘内侧预留了均匀分布的安装孔位，可根据不同管径的软管匹配对应的管卡固定位，避免软管在卷绕过程中出现错位、叠压的情况，轮盘中心的回转支撑部位集成了耐磨衬套结构，可降低长期反复回转带来的接触面磨损，延长构件的无故障使用周期。从结构布局来看，卷盘的支撑支架采用分体式焊接结构，底部设置了两个带安装孔的固定支脚，支脚的安装孔距经过适配性设计，

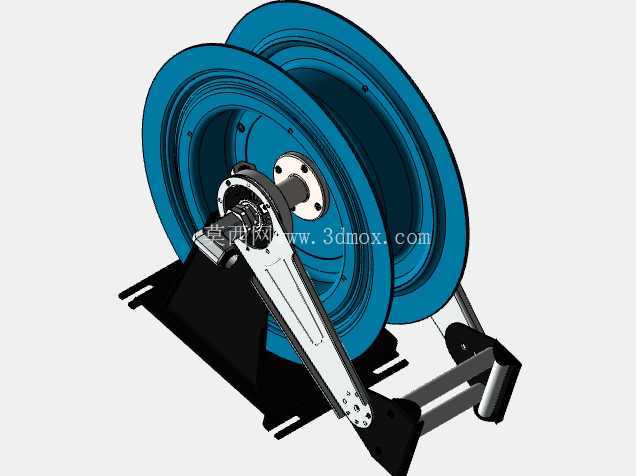

　　既可以直接通过膨胀螺栓固定在混凝土作业基面，也可以通过配套的连接压板固定在设备机架、移动作业台车的预留安装位上，支架与轮盘连接的悬臂部位做了变截面加强处理，在满管负载卷绕的工况下，可抵消悬臂端产生的弯曲力矩，避免支架出现形变偏移。轮盘侧方的摆臂构件集成了管路导向功能，摆臂端部的导向座可随软管拉出方向做小角度自适应偏转，减少软管拉出、回卷过程中与导向口的摩擦损耗，摆臂与轮盘的连接部位设置了阻尼调节结构，可根据软管的自重、管径调整回卷阻尼力度，避免回卷速度过快导致软管甩动碰伤周边设备或作业人员。设计过程中针对不同应用场景的安装边界做了适配考量，整体轮盘的外径尺寸控制在适配常规工业安装空间的范围内，支架的垂直高度预留了足够的底部操作空间，

　　方便作业人员清理卷盘下方积尘、检查固定螺栓的紧固状态，轮盘侧面预留的驱动接口可根据使用需求匹配手动摇柄、弹簧自动回卷结构或者低速电机驱动组件，无需对主体轮盘结构做二次修改即可适配手动、自动两种收卷模式。在实际工况适配方面，该卷盘可容纳的软管长度覆盖常规车间作业、移动设备配套的常用管路长度范围，轮盘的内圈直径经过计算校核，可保证卷绕在内层的软管弯曲半径大于管材允许的最小弯曲半径，避免软管长期处于过小弯曲半径状态出现内层开裂、钢丝编织层疲劳损伤的问题，有效延长配套软管的使用寿命。从安装维护的角度出发，整个卷盘的构件拆分遵循少零件、易拆装的原则，回转部位的衬套、密封件都采用标准通用规格，后期维护更换时无需定制特殊配件，

　　支撑支架的焊接部位都做了应力释放处理，避免长期负载下出现焊缝开裂的问题，表面的防护涂层可适配车间多尘、轻度潮湿的作业环境，减少基材锈蚀的概率。在流体输送作业的动线规划里，这类卷盘通常布置在作业区域的边角位置或者设备本体的侧方安装位，不占用核心作业通道空间，需要使用软管时可根据实际作业长度拉出对应长度的管路，作业完成后可有序将软管回卷到轮盘上，避免管线随意堆放带来的绊倒风险、管材损耗问题，同时也能让作业区域的管线排布更加规整，降低现场管理的难度。针对不同输送介质的软管适配，轮盘的中心回转接头部位预留了标准流体通道接口，可根据输送的介质类型（液压油、压缩空气、常温清水等）更换对应密封材质的回转接头，主体结构无需做调整即可适配不同介质的输送需求，这种模块化的设计思路也降低了不同场景下的选型适配成本，结构设计人员在做配套设备的管线收纳方案时，可直接基于该结构调整对应的尺寸参数，快速适配不同的安装空间与软管规格需求。
