KDC15-11型船型翘板电源开关结构

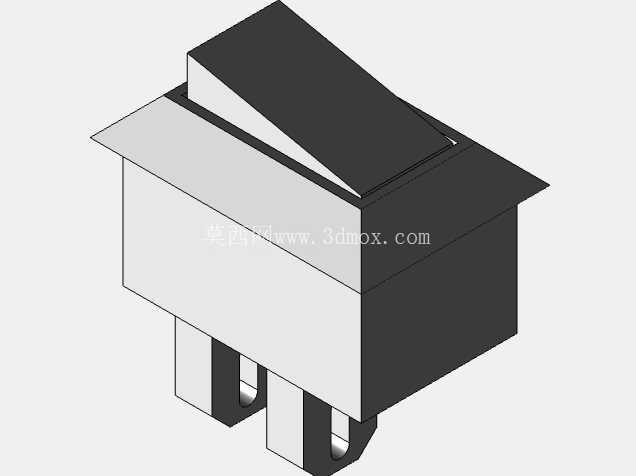

　　做消费类电子、小型工控终端的结构设计时，翘板开关是面板控制回路里最常用的通断元件之一，这次拆解还原的KDC15-11款翘板开关，是小功率交流回路里应用极广的型号，日常接触的桌面排插、小型仪器电源面板、家电控制区都能见到同结构产品的身影。从实际选型落地的角度看，这类开关的核心作用是在低压交流回路里实现单路电源的通断控制，额定承载电流多适配10A以内的阻性负载，不需要额外灭弧结构，靠触点的快速分合实现回路切换，操作时的按压反馈清晰，用户不需要额外学习操作逻辑，靠翘板的倾斜位置就能直观判断回路通断状态，比旋钮式开关的状态辨识度更高，也比轻触按键的行程更长，误触概率更低。做三维建模的时候，首先要卡准安装边界的尺寸，

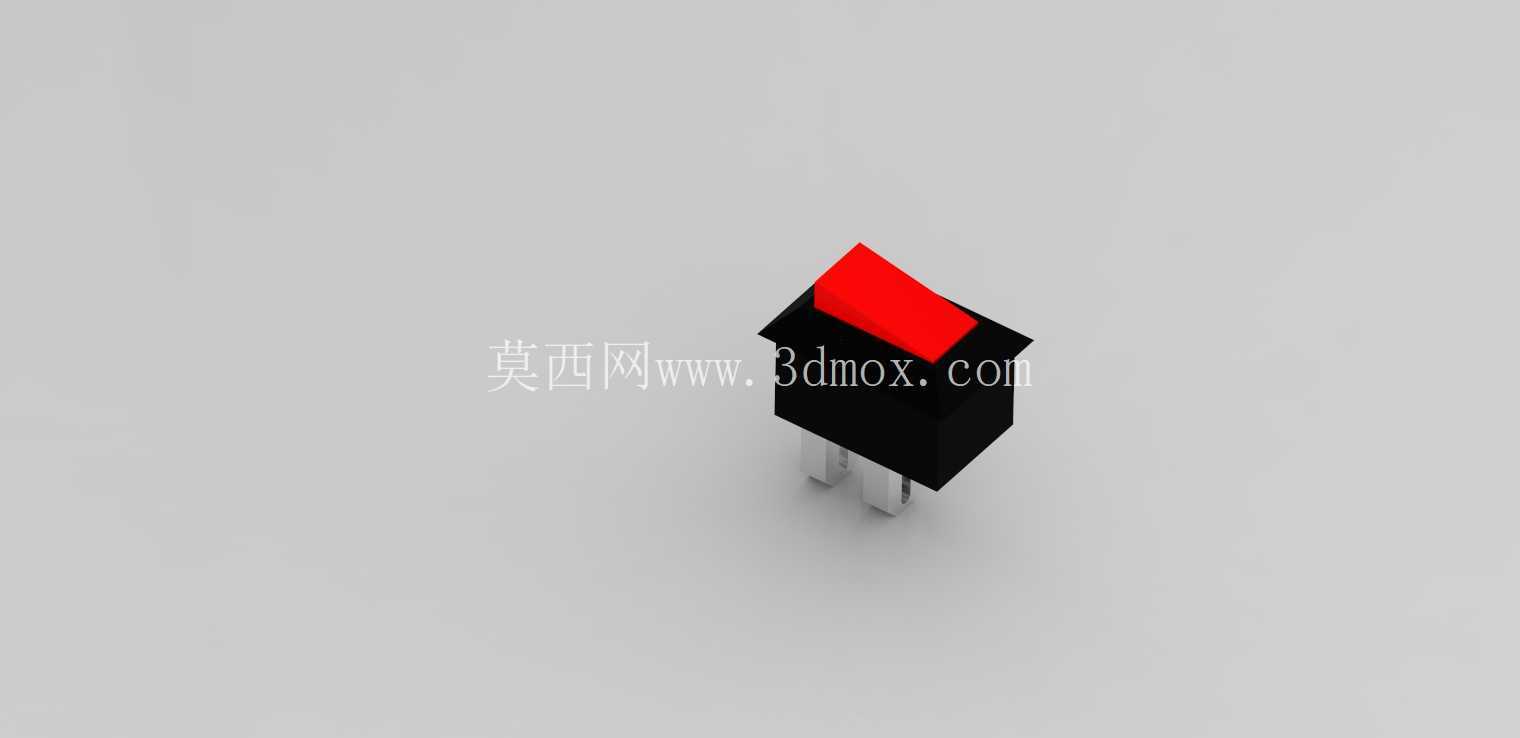

　　这类开关的面板安装位是标准的方形开孔，插脚间距符合行业通用的PCB焊盘间距，建模时先确定底部两个插脚的中心距，保证插脚伸出长度刚好适配1.6mm厚度的常规PCB板，焊盘位置不需要额外做避让，插脚的截面尺寸要和常用接插件的插孔公差匹配，过盈量控制在0.05mm以内，既不会出现插装松动，也不会因为过盈量太大导致PCB焊盘脱落。外壳部分采用卡扣式装配结构，黑色基座是阻燃PA材质，建模时要预留出内部翘板、弹簧、动触点的装配空间，翘板的转轴位置做圆弧过渡，保证按压转动时没有卡滞，红色操作帽的表面做细微的防滑纹理，边缘做R0.5的圆角处理，避免操作时割手，操作帽和基座的配合间隙控制在0.2mm，既不会出现晃动旷量，

　　也不会因为温度形变导致按压卡涩。内部的动触点采用铜质镀银材质，建模时要还原触点的球面接触结构，保证通断时的接触面积足够，静触点和插脚是一体化冲压结构，减少接触电阻，弹簧的线径和自由长度要匹配操作按压力度，按压力控制在1.5N到2N之间，按压行程在3mm左右，符合日常操作的手感预期。实际应用中，这类开关的安装方式分两种，一种是直接焊接在PCB板上，靠插脚的焊接强度固定，另一种是卡在面板开孔上，靠基座两侧的弹性卡扣卡在面板背面，不需要额外打螺丝固定，建模时要把卡扣的弹性变形量预留出来，卡扣的倒钩角度控制在30度，安装时的插入力不超过20N，拆卸时也不会因为卡扣太硬导致断裂。从结构可靠性的角度看，翘板和基座的转轴位置没有额外的金属转轴，靠塑料基座的凸台和翘板的凹槽配合实现转动，建模时要保证凸台和凹槽的同轴度，转动时的摩擦面要做光滑处理，减少长期操作后的磨损量，正常使用场景下这类开关的机械寿命能达到1万次以上，足够覆盖普通消费类电子的全生命周期。建模时还要注意操作帽的颜色区分，红色通常对应电源总开关，和面板上其他功能按键形成视觉区分，用户能快速找到电源控制位置，基座的黑色阻燃材质要满足UL94-V0的阻燃等级，建模时不需要体现材质的内部属性，但外形的壁厚要均匀，控制在1.2mm左右，避免注塑成型时出现缩痕，插脚的位置要做定位凸台，焊接时能卡在PCB的定位孔里，过波峰焊的时候不会出现偏移。很多新手建模的时候容易忽略开关的操作角度，

　　翘板在接通位置和断开位置的倾斜角度是15度，两个位置都有弹簧的定位卡点，不会因为轻微震动就出现跳档，建模时要把两个档位的限位结构做出来，保证翘板转动到极限位置时刚好被基座的限位筋挡住，不会出现过转导致内部弹簧脱位。另外这类开关的绝缘距离也要符合安规要求，两个插脚之间的爬电距离不小于3mm，建模时基座内部的隔筋要刚好把两个触点隔开，避免积灰或者受潮后出现爬电打火的情况，隔筋的高度要超过触点的高度，完全分隔两个电极的空间。从选型适配的角度看，这个尺寸的开关刚好适配厚度1mm到2mm的塑料面板，开孔尺寸是标准的15mm*10mm方孔，面板和操作帽的间隙均匀，不会出现一边缝隙大一边缝隙小的情况，操作帽突出面板的高度在5mm左右，既不会因为突出太高容易被误碰，也不会因为太矮导致操作时按不到位。
