仓储厨房用带护栏平板手推车结构设计

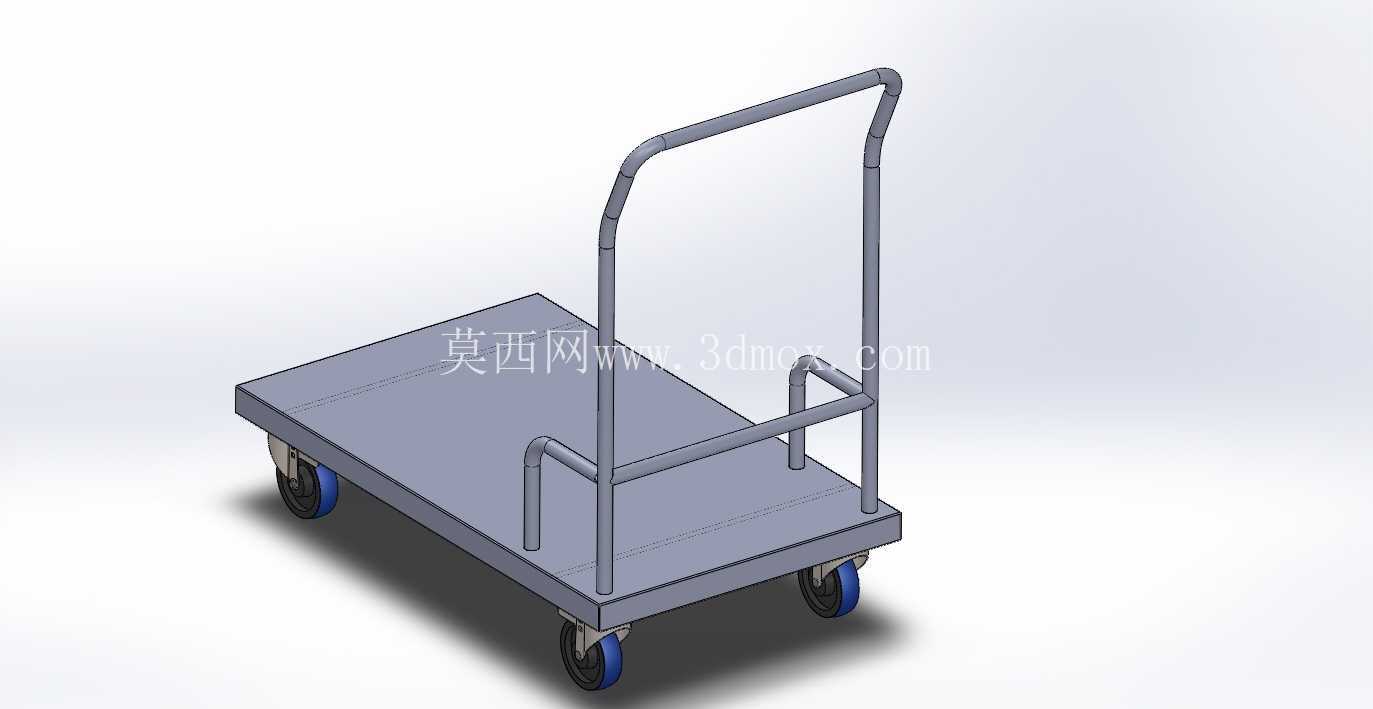

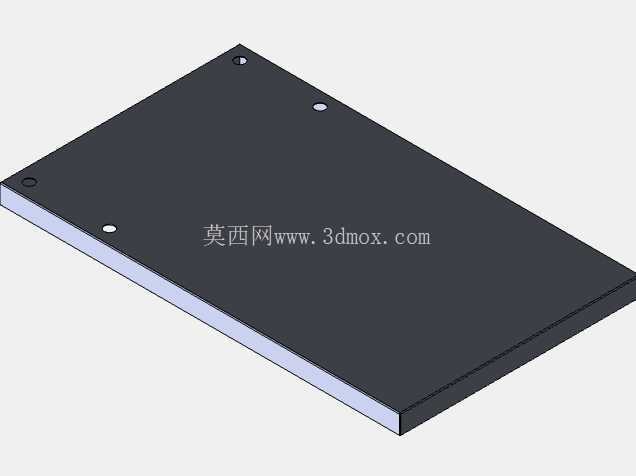

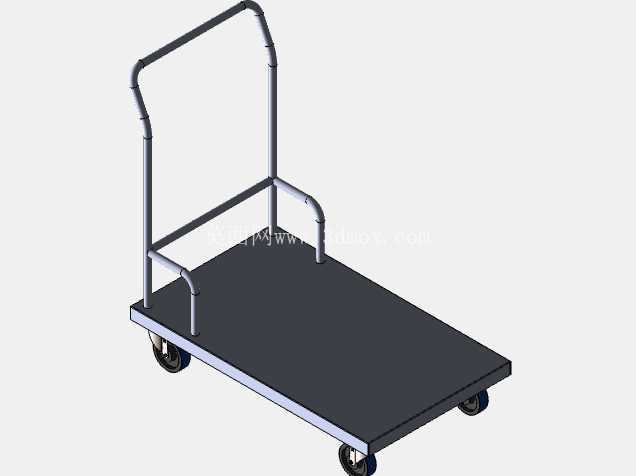

　　做这款手推车的结构建模时，最先锚定的是两类高频使用场景：一类是仓储区域的整箱物料短驳，另一类是餐饮后厨的食材、餐具周转，这两个场景的共性是地面平整度波动大、单次装载的物料多为规整箱装件、操作人员推行时需要频繁转向避让通道障碍物，所以整个结构的设计逻辑完全围绕这几个核心需求展开。承载平台采用整块平板式结构，没有做镂空格栅设计，一方面是避免后厨场景下汤汁、食材残渣卡入缝隙难以清理，另一方面整板结构的抗弯模量更均匀，装载不规则小件时不会出现卡料、漏料的问题，平台边缘做了小尺寸的上翻边处理，高度控制在15mm以内，既可以避免推行过程中物料从侧边滑落，又不会因为翻边过高影响整箱物料的上下装卸。扶手部分采用一体化弯管结构，

　　没有做拼接焊接的分段设计，从平台后侧的两个安装支座直接向上弯折后延伸出横向握持段，握持段的高度按照成年人站立推行的舒适高度设定，距离承载平台上表面的垂直高度控制在900mm左右，适配多数操作人员的小臂自然抬起角度，长时间推行不会出现手臂酸胀的问题；弯管的弯折处做了大圆弧过渡，既避免直角弯折处的应力集中，提升扶手的抗侧向冲击能力，也能防止操作人员磕碰受伤。在承载平台靠近扶手的一侧，额外设置了两组矮护栏结构，高度仅到扶手竖管的三分之一位置，这部分结构的作用是在装载较高的堆叠物料时，对靠近操作人员一侧的物料形成阻挡，避免推行急停时物料向后滑落砸到操作人员，同时矮护栏的间距设置较宽，不会影响人员从侧面取放平台上的物料。

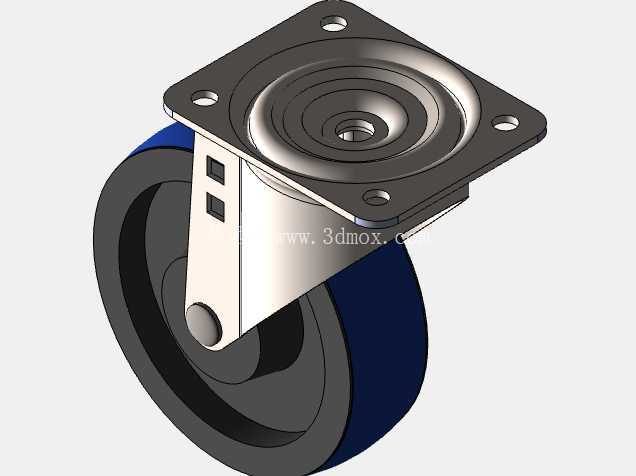

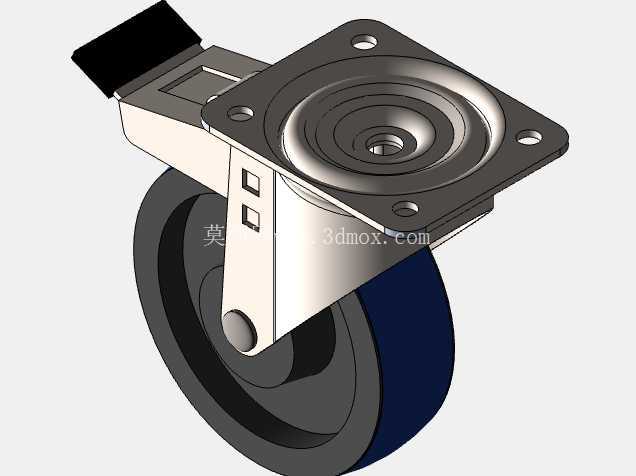

　　行走部分采用四个万向脚轮配置，其中靠近扶手侧的两个脚轮带刹车结构，脚轮的轮面采用高弹性聚氨酯材质，既可以在环氧地坪、瓷砖地面上推行时降低滚动噪音，也能在过地面接缝、小高度门槛时减少颠簸，避免装载的易碎物料因为震动破损；脚轮的安装支座采用加厚钢板冲压成型，与承载平台底部的加强梁通过螺栓刚性连接，单轮额定载荷按照整车满载载荷的1.5倍做冗余设计，避免长期重载下脚轮支座变形。整个车体的结构边界控制非常紧凑，承载平台的长宽尺寸按照常规通道的最小通行宽度设定，能够顺利通过800mm宽度的消防通道与后厨过道，扶手的外轮廓宽度不超过承载平台的宽度，避免在狭窄通道转弯时扶手刮蹭两侧的货架或者墙面。建模过程中对所有的管材连接位置都做了焊缝预留，

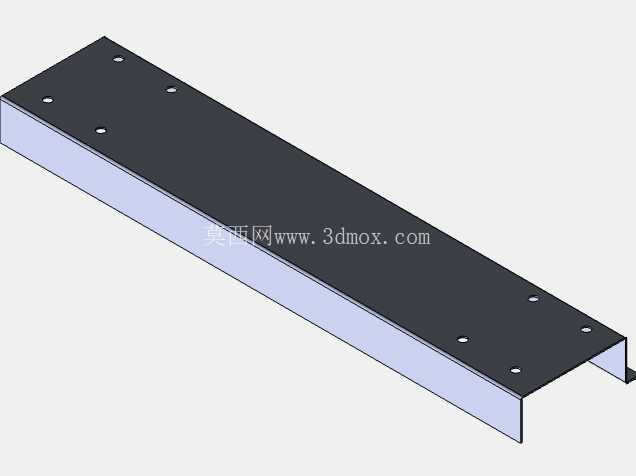

　　实际生产时可以采用满焊后打磨抛光的处理工艺，适配后厨场景的卫生清洁要求，避免焊缝位置积纳油污；承载平台的底部设置了横向与纵向交叉的加强筋，在不增加整体板材厚度的前提下提升平台的抗变形能力，满载状态下平台的中部扰度控制在2mm以内，长期使用不会出现平台中部下凹的问题。考虑到实际使用中可能存在的短距离拖拽需求，扶手的横向握持段做了防滑纹理设计，即使操作人员佩戴劳保手套也能稳定握持，不会出现打滑脱手的情况；四个脚轮的安装位置距离平台边缘有足够的安全距离，避免推行时脚轮撞到行人的脚后跟。
