螺杆式定量喂料挤出输送装置结构

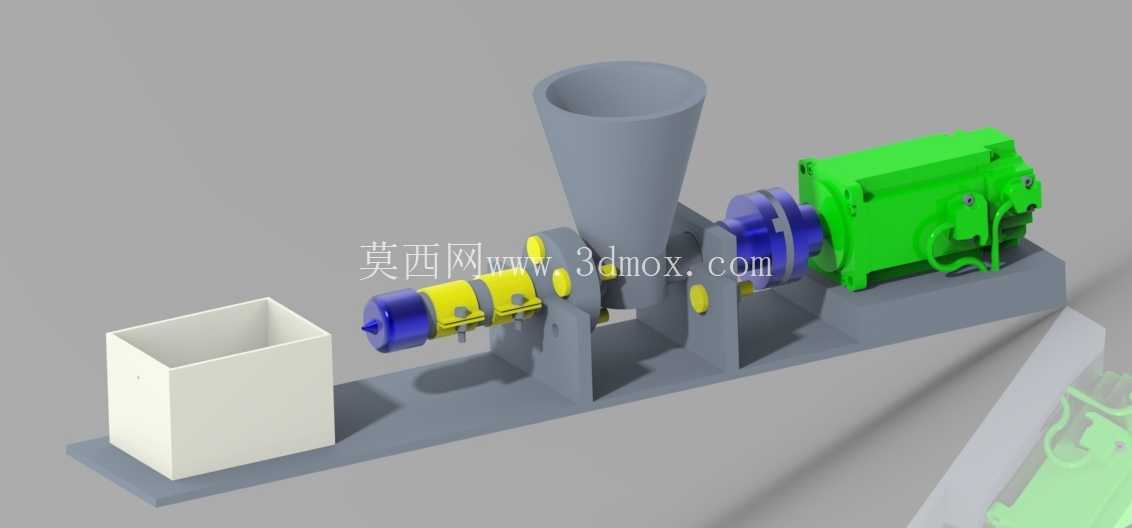

　　这套螺杆式定量喂料挤出结构，主要面向小流量粉体、颗粒状物料的精准输送与挤出成型场景，常见于小型实验线、色母粒共混喂料、3D打印耗材试制、食品添加剂定量投加工位，相比大产量工业挤出设备，该结构更侧重小剂量喂料的精度控制，避免大规格设备在小流量工况下出现的物料架桥、脉冲出料问题。从整体布局来看，设备采用卧式同轴排布，进料段、输送挤压段、驱动段沿同一轴线安装在一体化成型的安装底座上，底座预留的安装孔位可直接固定在型材机架或者操作平台上，整体安装边界长度控制在适配小型实验台的尺寸范围，宽度方向不占用过多操作空间，高度方向以进料斗的上沿为最高点，预留足够的人工倒料或者上游料管对接的操作空间。进料部分采用上宽下窄的锥形料斗设计，锥角经过物料安息角校核，针对流动性一般的粉体物料也能顺利滑入螺杆进料腔，不会在料斗锥段出现积料、挂壁问题，料斗与下方输送筒体采用法兰式连接，拆卸清理时只需松开连接紧固件即可将料斗整体取下，方便更换物料时清理腔体内残留余料，避免不同批次物料交叉污染。输送挤压段的核心部件是变螺距螺杆，靠近进料口的位置螺距更大，能快速将落入进料腔的物料向前推送，避免进料口堵料，越靠近出料口螺距逐步收窄，物料在向前输送的过程中被逐步压实，保证出料的连续性与密实度，不会出现出料断断续续的情况；螺杆外部的筒体采用分段式支撑结构，两处支撑座分别布置在螺杆的进料端与中段位置，支撑座内镶嵌自润滑轴套，既可以对螺杆的径向跳动进行约束，避免螺杆高速转动时剐蹭筒体内壁，又能减少转动阻力，降低驱动端的负载。驱动部分采用减速电机直连的传动方式，减速电机输出轴通过刚性联轴器与螺杆端部连接，省去了皮带、齿轮等中间传动环节，传动效率更高，同时也减少了传动间隙带来的出料精度误差，减速电机的安装座与底座采用螺栓固定，安装时可以通过调整电机位置保证联轴器的同轴度，避免运转过程中出现异常振动。出料端的下方设置了敞口式接料仓，接料仓采用直角方箱结构，上沿完全覆盖出料口的落料范围，避免挤出的物料散落到设备外部，接料仓直接放置在底座的定位槽内，无需额外固定，接料满后可以直接取下倒料，操作便捷。设计过程中针对易磨损部位做了针对性优化，螺杆与物料接触的表面做了硬化处理，长期输送带轻微磨琢性的物料也不会出现过快磨损，筒体与螺杆的配合间隙控制在合理范围，既不会因为间隙过大出现物料返料，也不会因为间隙过小导致加工装配难度提升。整套结构的零部件拆分逻辑清晰，没有复杂的异形曲面结构，大部分零部件采用常规机加工工艺即可制作，装配时不需要专用工装，按照装配顺序依次将支撑座、筒体、螺杆、联轴器、减速电机固定到底座上即可完成组装，后期维护时易损件的更换也十分方便，不需要对整体结构进行大范围拆解。在实际工况使用中，可通过调整减速电机的转速来精准控制物料的挤出量，转速与出料量的线性度较好，方便对接后续的自动化控制系统，实现喂料量的闭环调节，适配不同生产工艺对喂料速度的要求。
