回转炉简易加热室结构设计方案

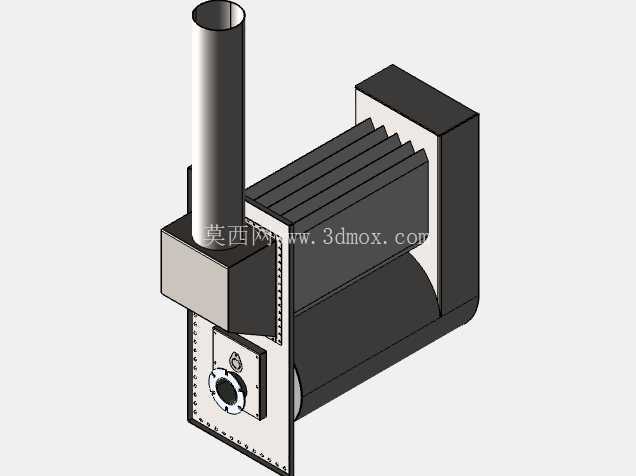

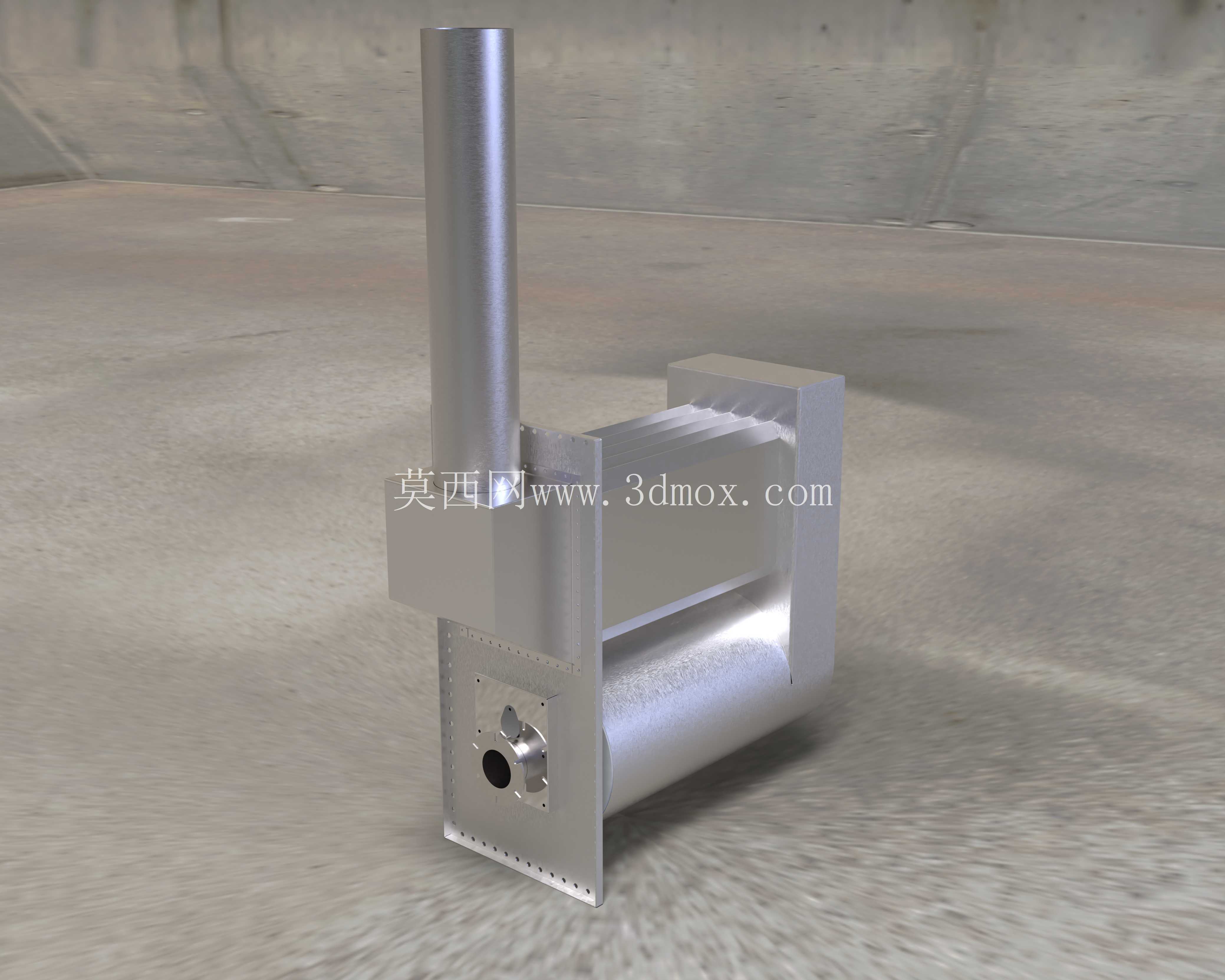

　　在食品烘焙、小型工件热处理等连续作业场景中，加热室作为回转炉的核心热工作业单元，其结构合理性直接决定热效率、物料受热均匀性与设备运维便捷性。这套简易加热室的结构设计，优先适配中小型连续式回转烘烤作业需求，整体采用立式集成布局，主体加热腔体与竖向排烟通道采用一体化钣金折弯焊接成型，减少分体拼接带来的热损耗与密封隐患。

　　从实际作业逻辑出发，加热腔体采用半包围弧形结构，刚好适配回转滚筒的安装边界，滚筒转动时可在腔体内完成360度旋转，腔体内部预留的热流循环间隙控制在80-120mm区间，既避免间隙过大导致热流散逸，也防止间隙过小造成滚筒转动剐蹭。竖向设置的排烟通道直接连通腔体上部，可及时将烘烤过程中产生的烟气、水汽排出，通道直径根据腔体容积匹配设计，保证排烟流速稳定，不会出现腔体内烟气滞留导致的物料风味异常问题。

　　安装边界方面，整套加热室底部采用带安装孔的折边法兰结构，可直接通过螺栓固定在设备机架的安装平面上，底部法兰的孔位按照通用中小型回转炉的机架安装间距设计，无需额外加工过渡连接件即可完成装配。侧面预留的燃烧器/电加热元件安装位采用标准化法兰接口，可适配燃气燃烧器、电加热管等多种加热源，接口处设计有耐高温密封槽，安装时填入陶瓷纤维密封垫即可保证接口处无热泄漏。

　　设计过程中充分考虑了日常运维的需求，腔体侧面开设的检修口刚好对准滚筒驱动端的连接位置，无需整体拆解加热室即可完成驱动部件的检修、加热元件的更换。腔体外壳采用加厚不锈钢板材制作，外表面做拉丝处理，既满足食品加工场景的卫生清洁要求，也能在长期高温作业环境下保持结构强度，避免出现受热变形问题。

　　热场设计上，腔体内部的热反射板采用圆弧过渡结构，可将加热源产生的热辐射均匀反射到回转滚筒的外表面，配合滚筒的连续转动，让筒内物料在翻滚过程中均匀受热，避免出现局部烤焦、局部受热不足的问题。排烟通道与腔体的连接位置设置有可调式挡板，可根据不同物料的烘烤工艺要求调整排烟开度，控制腔体内的热流停留时间，适配不同含水率、不同烘烤温度要求的物料加工需求。

　　从结构强度角度考虑，腔体与排烟通道的连接位置设置有三角形加强筋，可抵消长期高温作业下的结构应力，避免通道与腔体连接处出现焊缝开裂问题。底部支撑折边采用双层钣金折弯结构，承重能力可满足整套加热室加上内部滚筒、物料的总载荷要求，设备长期运行不会出现底部下沉变形的问题。整套结构没有复杂的异形曲面，所有钣金件均可通过常规激光切割、折弯设备加工完成，加工难度低，制造成本可控，适合中小型食品加工设备厂商、小型热处理设备的配套选型使用，也可作为同类加热设备结构设计的参考原型，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
