NSK618-5薄壁深沟球轴承结构

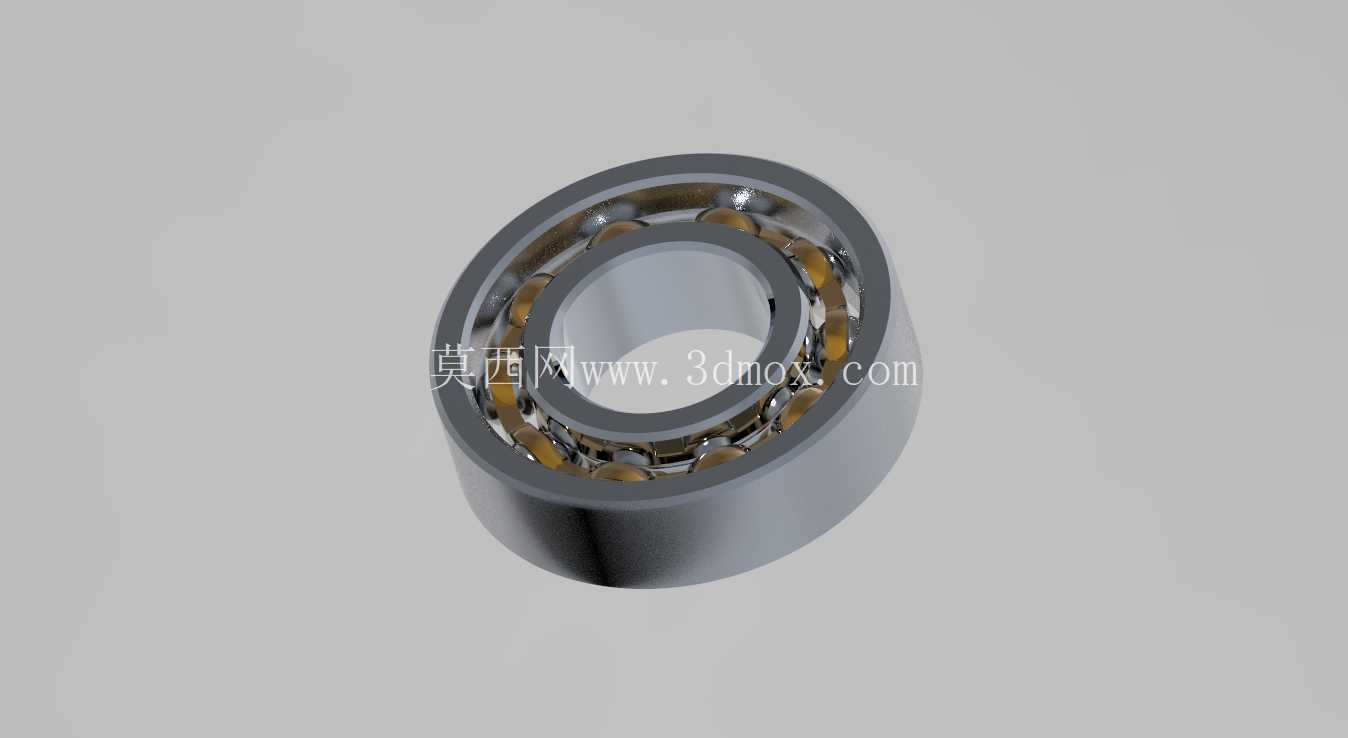

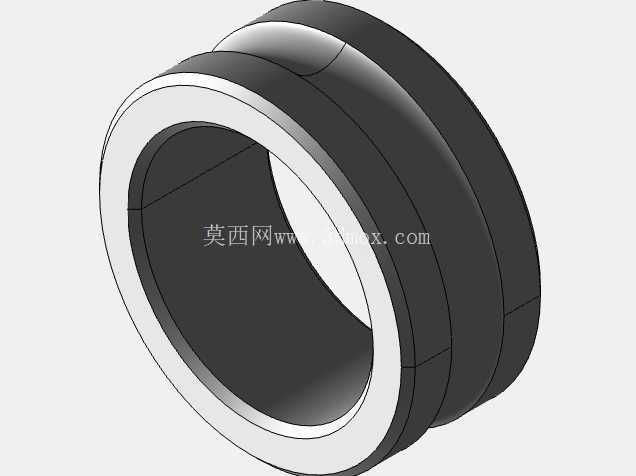

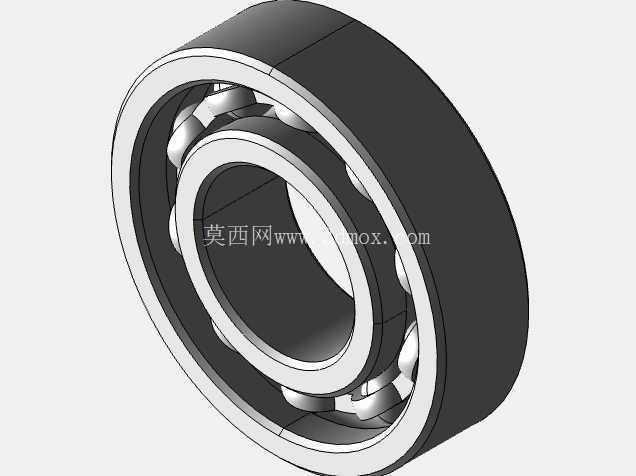

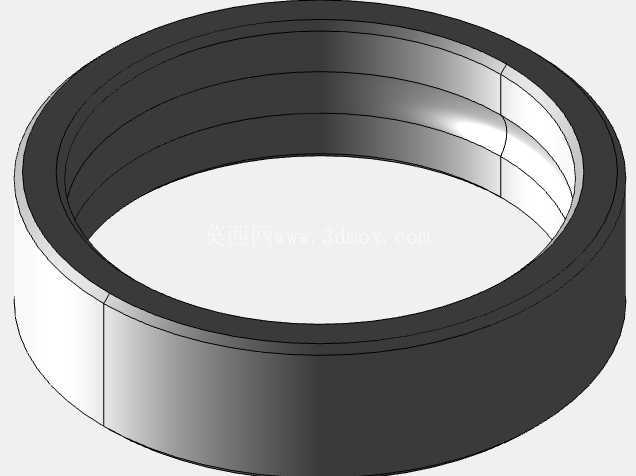

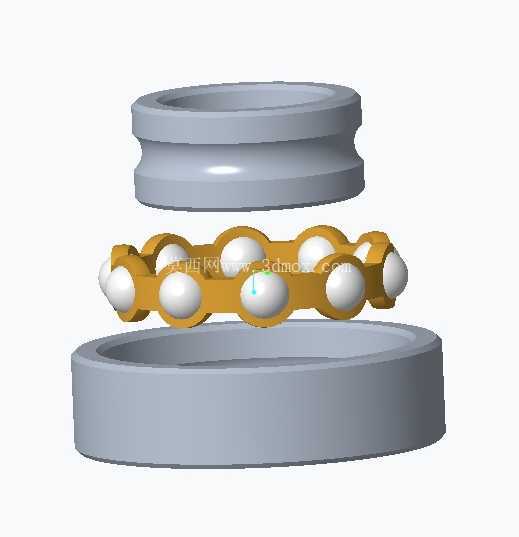

　　在精密传动、小型机电设备的旋转支撑场景中，薄壁深沟球轴承的选型与结构设计直接决定了设备的运行精度、轴向空间利用率与长期运转可靠性，618系列作为薄壁深沟球轴承的典型代表，常被应用于对径向安装尺寸有严格限制、载荷水平适中的旋转机构中。从结构组成来看，该轴承包含内圈、外圈、滚动体与保持架四个核心部分，内圈与旋转轴颈配合，随轴同步转动，外圈与安装基座的轴承座孔配合，起到固定支撑的作用，滚动体均匀排布在内外圈的滚道之间，将运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损，保持架则对滚动体进行等间距分隔，避免滚动体在运转过程中发生相互碰撞、摩擦，保证所有滚动体受力均匀，提升轴承整体的运转稳定性与使用寿命。

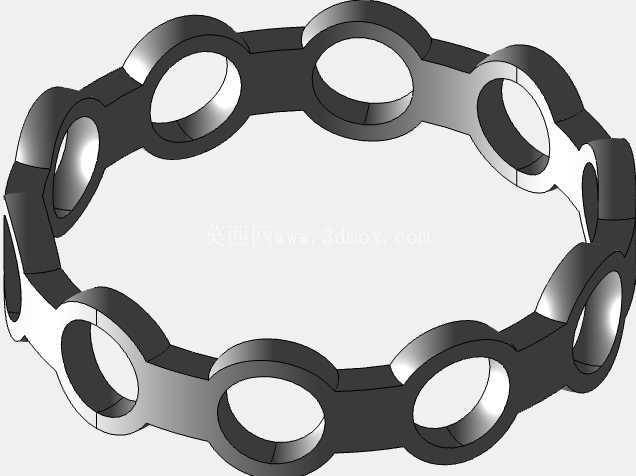

　　从设计思路层面分析，618-5轴承采用薄壁套圈结构，相较于同内径的标准深沟球轴承，其外圈外径尺寸更小，套圈壁厚更薄，能够在满足基本承载能力的前提下，最大限度压缩轴承的径向安装空间，适配小型化、轻量化的机电设备设计需求。滚道采用圆弧型深沟结构，沟道曲率半径与滚动体直径匹配度经过优化，既能够承受恒定方向的径向载荷，也可承受一定幅值的双向轴向载荷，适配存在少量轴向窜动的传动轴系。滚动体选用高精度钢球，表面粗糙度与圆度公差控制在微米级，保证运转过程中的跳动量处于极低水平，满足精密设备对旋转精度的要求。保持架采用浪形冲压结构，材质选用优质低碳钢，冲压成型后经过表面去毛刺、防锈处理，既具备足够的结构强度约束滚动体位置，又不会额外增加轴承整体重量，同时冲压保持架的自润滑适配性较好，在常规脂润滑条件下即可长期稳定运转。

　　在实际安装边界方面，该轴承的内径为5mm，适配直径5mm的光轴配合，安装时轴颈的表面粗糙度需控制在Ra0.8以下，轴肩的高度不得超过内圈的挡边高度，避免装配时与保持架发生干涉；外圈与轴承座孔采用间隙配合或过渡配合，根据使用场景的载荷性质调整配合公差，若应用于旋转精度要求较高的场景，可适当提升配合精度等级，同时轴承座孔的挡肩高度需低于外圈挡边高度，保证轴承拆卸时能够通过挡肩位置施加顶出力，不会损伤套圈结构。轴承的轴向宽度较窄，安装时需控制轴向预紧力的大小，预紧力过大会导致轴承运转摩擦力矩急剧上升，温升过快，加速润滑脂失效与部件磨损，预紧力过小则会导致轴系运转时存在窜动，影响旋转精度，通常采用波形垫圈施加轴向预紧，保证预紧力均匀作用在套圈端面上。

　　从行业应用场景来看，这类微型薄壁深沟球轴承常被用于小型伺服电机输出端、精密仪器仪表的旋转轴系、办公自动化设备的传动辊、小型风扇电机、医疗检测设备的旋转机构中，这些场景普遍存在安装空间紧凑、运转转速较高、载荷水平适中的特点，618-5轴承的结构特性恰好能够匹配这类需求。在伺服电机应用中，轴承支撑电机转子做高速旋转，薄壁结构能够缩小电机端盖的径向尺寸，降低电机整体重量，同时低摩擦的特性能够减少电机空载损耗，提升电机的运行效率；在精密仪器仪表中，轴承的低跳动特性能够保证指针或检测元件的旋转精度，避免因轴承游隙过大导致测量误差超差；在小型传动辊机构中，轴承的双向承载能力能够承受传动带张紧带来的径向载荷，以及传动过程中产生的少量轴向冲击力，保证传动辊运转平稳，不会出现卡滞、跳动的问题。

　　在建模过程中，需要重点还原滚道的曲率参数、滚动体的排布间距、保持架的兜孔结构，这些细节直接影响后续的装配干涉检查、运动仿真结果的准确性。建模时需注意内外圈滚道的同轴度公差，若同轴度偏差过大，仿真时会出现滚动体受力不均、卡滞的问题，与实际运转情况不符；保持架的兜孔与滚动体之间需保留合理的间隙，既不能过大导致滚动体在兜孔内窜动，也不能过小导致滚动体无法灵活转动；套圈的倒角尺寸也需按照实际标准还原，装配时倒角能够起到导向作用，避免装配过程中刮伤轴颈或座孔的配合表面，同时也能够减少应力集中，提升套圈的结构强度。对于需要做有限元分析的场景，还需对滚道与滚动体的接触区域做网格细化处理，保证接触应力分析结果的准确性，为轴承的选型校核、结构优化提供可靠的三维模型基础。
