57步进电机配套行星减速齿轮箱结构

　　这套行星减速齿轮箱是针对57规格步进电机开发的直连式减速传动单元，减速比设定为10:1，在小型自动化设备的动力链里承担扭矩放大、转速匹配、负载惯量折算的核心作用，日常选型中经常出现在桌面数控设备、小型输送工位、自动拧紧紧固件机构、光伏组件排版辅机、实验室小型变位转台这类对安装空间限制严苛、输出扭矩需求比裸步进电机更高的场景里。

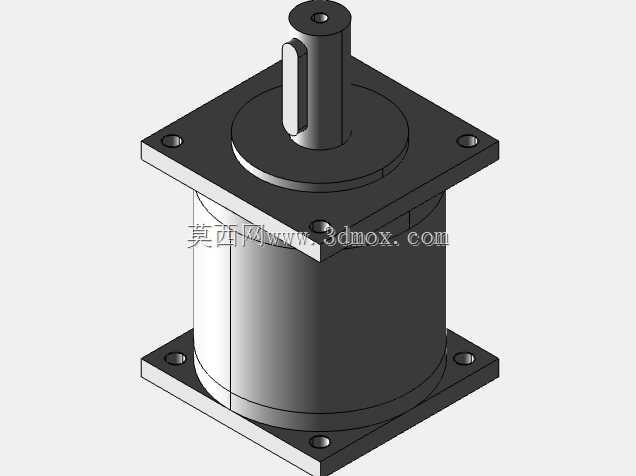

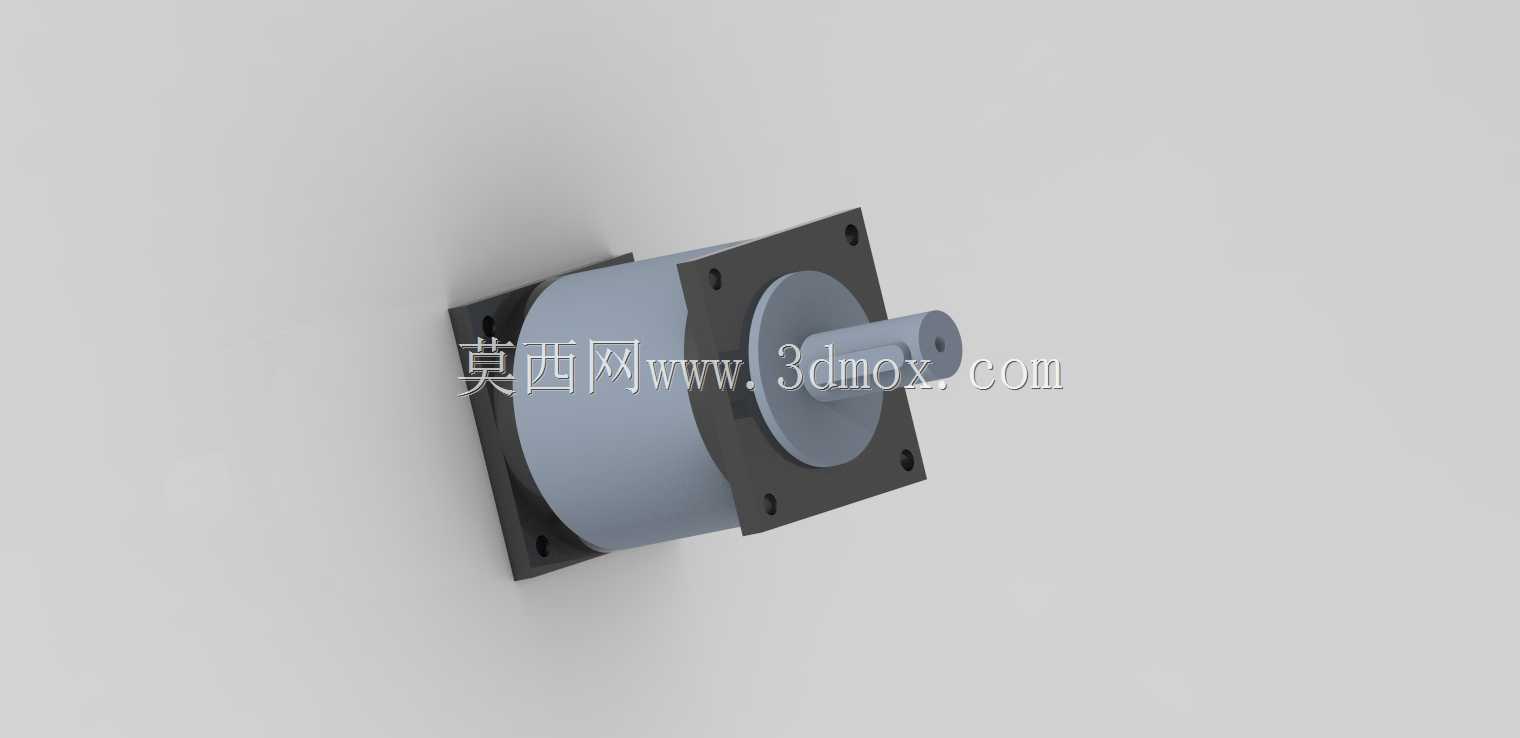

　　从实际装机的边界条件来看，输入端完全适配Nema57标准步进电机的安装法兰，输入侧法兰的孔位、止口定位尺寸完全对齐57电机的通用安装规范，不需要额外做转接板就能直接和电机输出轴对接，输入端采用抱紧式联轴器结构，和电机D型输出轴锁紧后不会出现传动打滑、径向窜动的问题。输出端采用方形法兰安装结构，法兰四周预留四个贯通安装孔，输出轴为单伸台阶轴，轴端预留平面卡位，配套负载摆臂、同步带轮、联轴器的时候可以直接锁附，不需要二次加工轴面。整机轴向总长度控制在紧凑区间，径向最大轮廓不超出57电机的法兰外廓，在排布多轴并排工位的时候，相邻两个减速箱之间不会出现轮廓干涉，设备侧板的开孔尺寸可以直接按照输出法兰的外方尺寸预留，安装定位以法兰止口作为基准，装配后同轴度误差可以控制在小间隙传动允许的范围内。

　　结构设计上采用经典的一级行星减速排布，输入端的太阳轮直接和电机轴联动，周向均匀布置三个行星齿轮，内齿圈集成在箱体内腔，行星架直接和输出轴做成一体化刚性结构，动力传递路径为电机驱动太阳轮，太阳轮带动三个行星轮沿固定内齿圈公转，行星架把公转的低转速大扭矩动力直接传导到输出轴。这种排布的优势非常明显：三个行星轮同时啮合分担载荷，单齿承受的接触应力远小于普通定轴减速结构，同等输出扭矩下箱体的径向尺寸可以做得更小；整个传动构件围绕轴心对称布置，运转时的离心力可以互相抵消，高速输入端运行的振动和噪音都控制在较低水平，适合实验室、办公场景下的桌面设备长时间运行。

　　设计过程中对装配公差的匹配做了充分考量：箱体分为输入端连接段和输出端支撑段两部分，两段之间通过止口定位再用紧固件锁合，保证输入轴、太阳轮、行星架、输出轴的同轴度；行星轮的销轴和行星架之间预留轴承安装位，选配薄壁深沟球轴承支撑行星轮，减少齿轮啮合的摩擦阻力；输出轴采用双轴承跨距支撑，两个轴承分别布置在输出法兰的内侧和箱体中段，承受径向负载的时候不会出现输出轴挠曲变形，即使输出端挂载偏置的摆臂负载，轴端的径向跳动量也能满足工位定位精度要求。齿轮的啮合侧隙控制在小背隙区间，适配步进电机频繁正反转的工况，换向时的空程回差很小，不会出现点位走位过冲、定位偏移的问题。

　　实际选型使用时，这套减速箱可以把步进电机的输出扭矩放大近十倍，同时把电机的高转速按比例降低，让输出端的运行速度匹配工位进给的需求，比如原本步进电机直接驱动负载时，电机转速过高导致扭矩不足、丢步的问题，经过减速箱折算后，负载侧的惯量会除以减速比的平方反射到电机端，让电机的惯量和负载惯量匹配度大幅提升，高速启停的时候不会出现振荡、失步。在安装对接时，只需要先把电机轴插入输入端的抱紧夹头，对齐法兰止口后锁固电机安装螺丝，再夹紧抱紧螺丝即可完成动力对接，不需要调整齿轮啮合间隙，整机出厂时已经预填润滑脂，内部齿轮腔在正常使用周期内不需要额外补充润滑，维护成本极低。箱体外部没有多余的凸起结构，所有紧固件都沉在法兰端面以内，设备运行时周边的管线、工件不会和突出的螺丝发生刮碰，在狭小的设备腔体内布线、装拆都非常方便。
