NCG880复合结构齿轮传动件设计

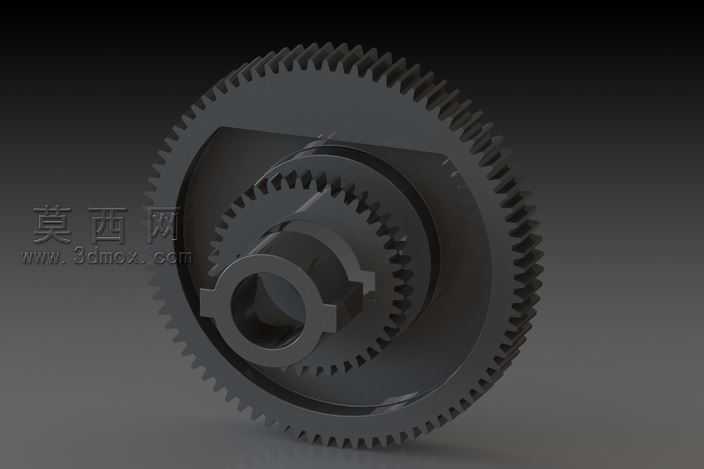

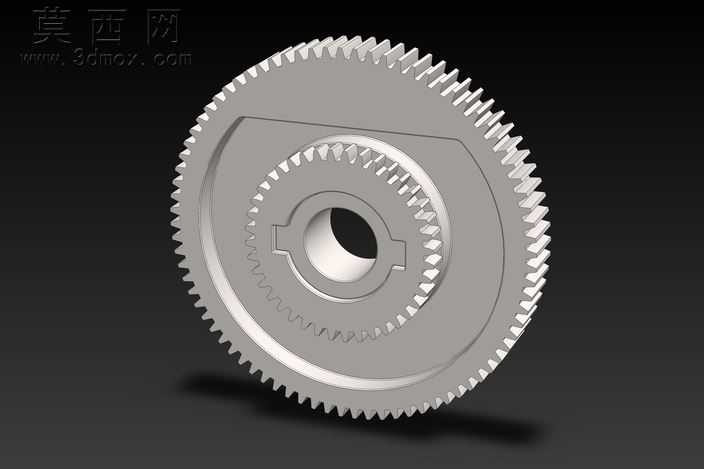

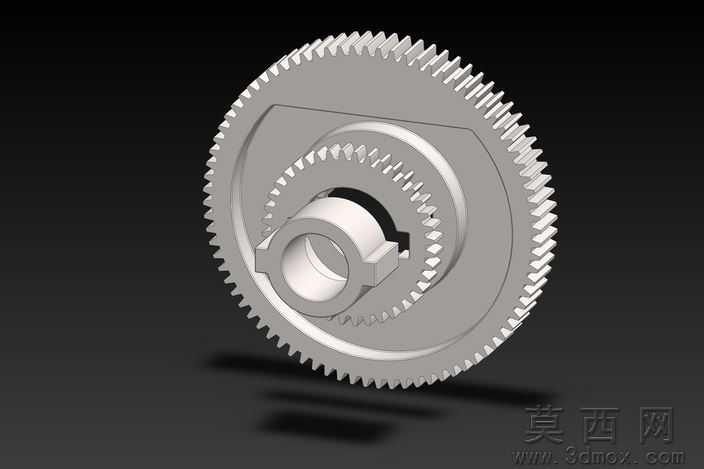

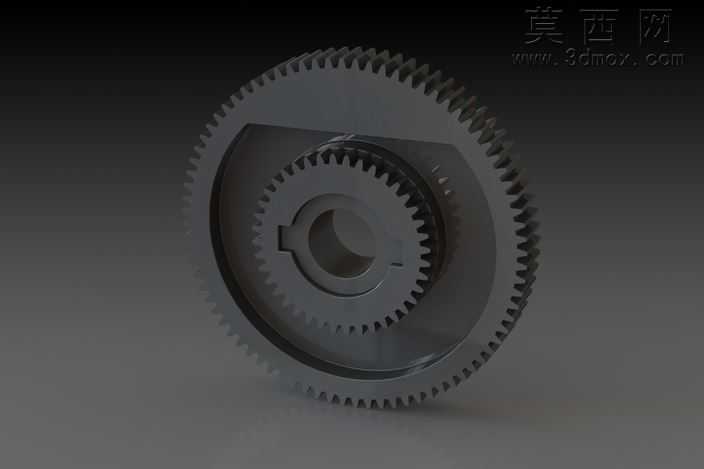

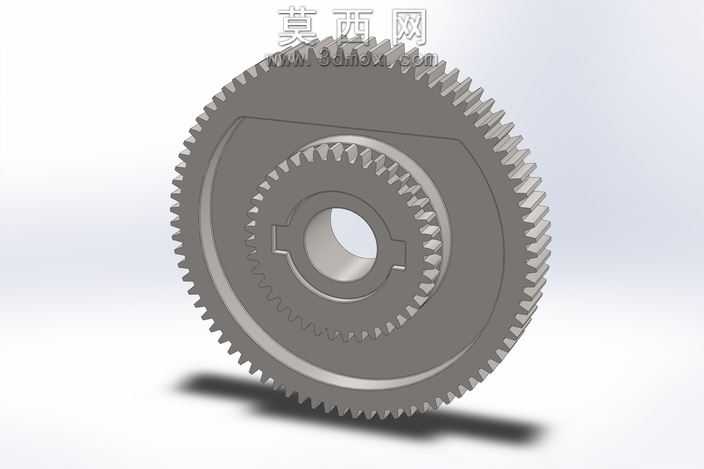

本作品为NCG880复合结构齿轮传动件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动设计规范，对齿轮的齿形参数、啮合精度、装配结构进行了精细化的参数定义。模型整体采用多层复合齿轮结构，外侧为大直径渐开线圆柱直齿结构，齿廓曲线经过精准拟合，保证齿面啮合的顺滑度与传动精度，齿顶与齿根的过渡圆角经过优化处理，可有效降低传动过程中的应力集中问题，提升齿轮的承载能力与使用寿命。内侧集成小直径内齿圈结构，与中心带定位凸台的轴孔结构形成一体化设计，轴孔处设置对称的键槽定位结构，可实现与传动轴的周向固定，保证扭矩传递过程中的同轴度与连接可靠性，避免传动过程中出现松动、偏摆等问题。建模过程中对齿轮的齿宽参数进行了匹配性设计，结合对应传动场景的负载需求，对齿面接触强度、齿根弯曲强度进行了结构校核，确保各部分结构尺寸符合传动工况的使用要求。渲染阶段采用金属哑光材质模拟钢制齿轮的真实质感，对齿面、轴孔、定位凸台等不同加工面设置差异化的材质粗糙度，还原机械加工零件的表面质感，通过光影渲染突出齿轮的层级结构与齿形细节，清晰展示内外齿的排布规律、键槽的定位尺寸以及各部分结构的装配关系。设计过程中兼顾了零件的加工工艺性，各结构的倒角、退刀槽等工艺结构均做了合理预留，避免出现无法加工的尖角、薄壁结构，同时保证零件在装配时可与相邻传动部件实现无干涉配合，满足机械传动系统中动力传递、转速变换的功能需求，可直接用于传动机构的装配验证、运动仿真以及工程图纸的生成参考。
