双层铝型材工业设备支撑机架

　　这套双层铝型材支撑框架在车间产线配套、稳压电源周边布设、小型工控设备承载场景里使用频率很高，上层预留平整台面用来放置交流稳压主机、工控箱体或者检测仪表，下层带格栅的托板可以排布接线端子、散热模块、备用电源模块，也能临时放置运维工具，把零散的电气配套件整合在同一支撑结构上，避免地面走线杂乱、设备受潮磕碰的问题。

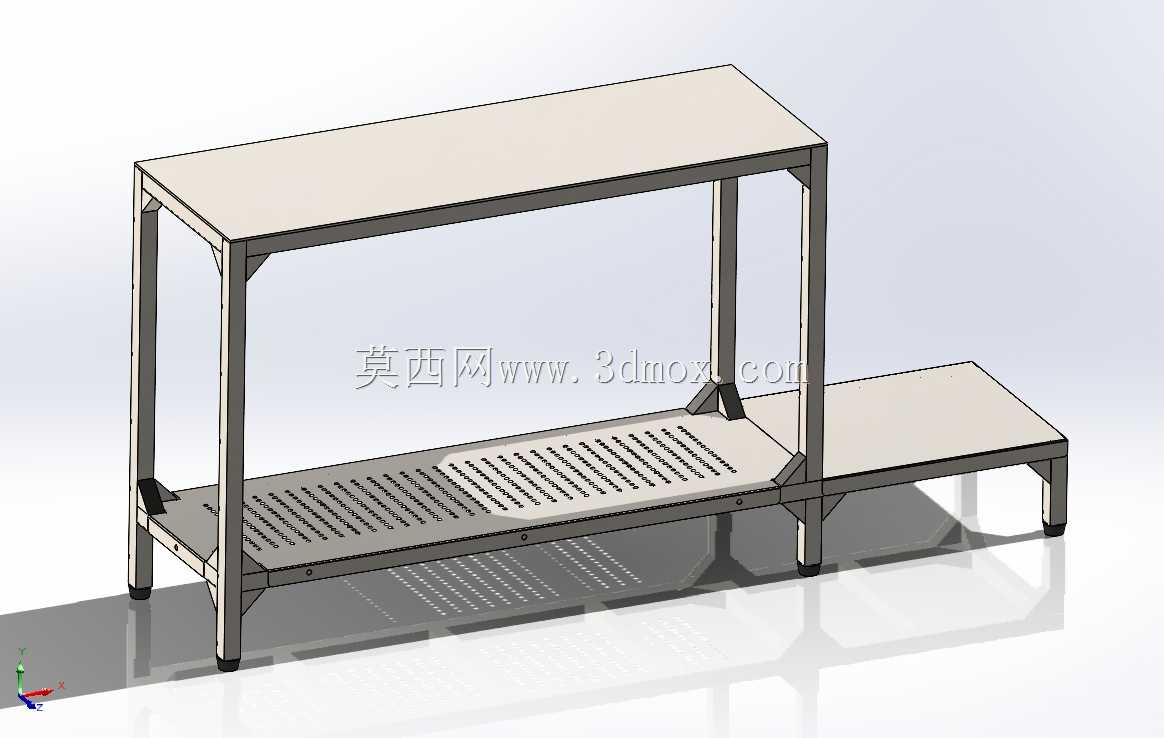

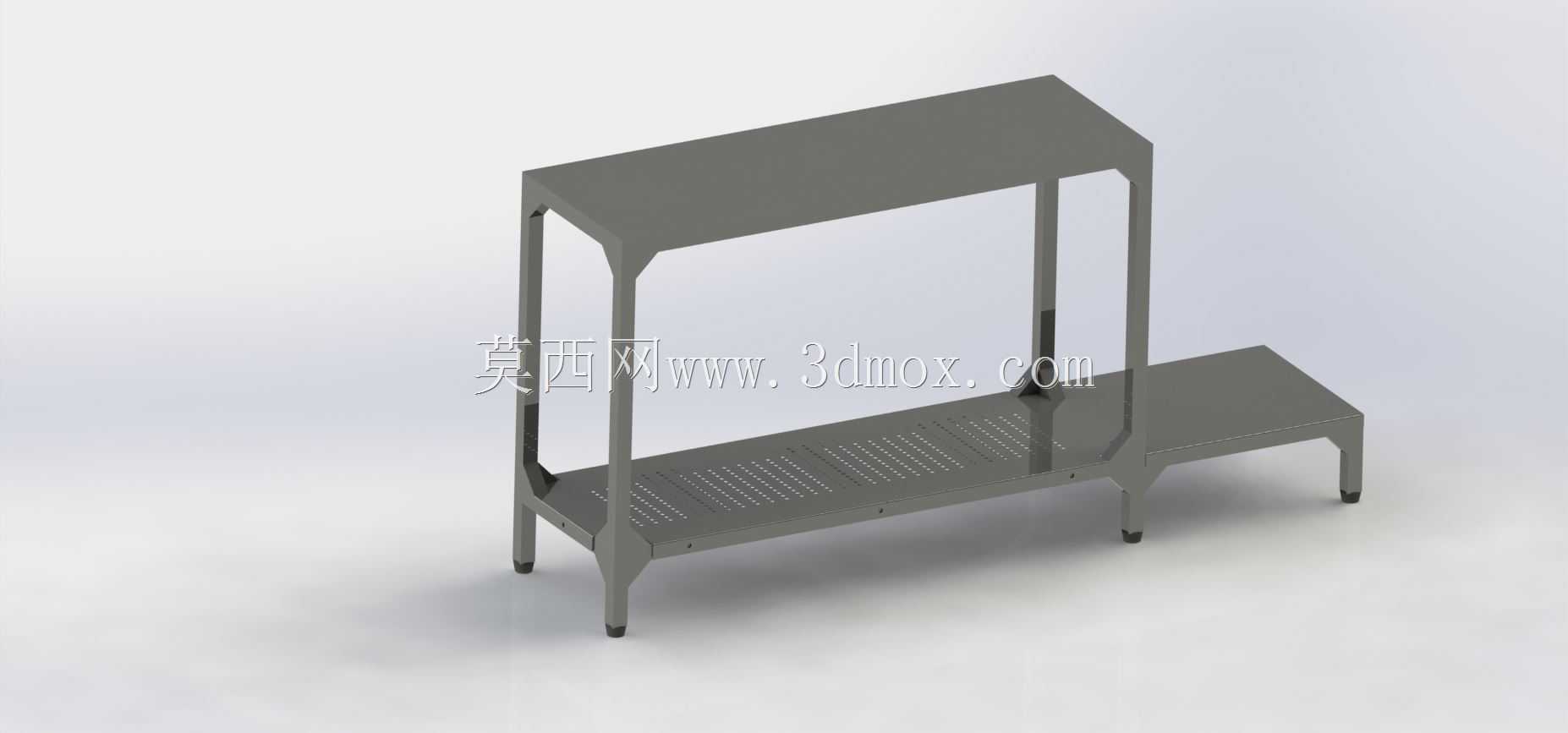

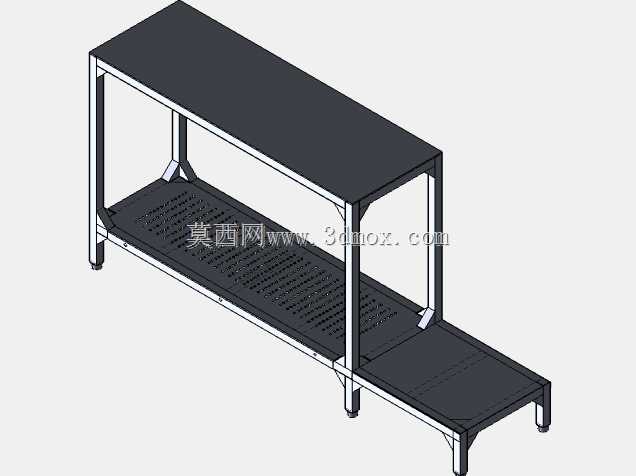

　　框架整体采用高低分层的错位布局，上层台面为完整实心平面，轮廓方正，四周没有突出的尖锐棱边，型材转角位置做了圆弧过渡包角，既避免操作人员巡检时剐蹭受伤，也能让整台机架的刚性在转角位置得到强化，不会因为长期承重出现接缝处开裂变形。下层托板表面加工了均匀排布的长条格栅孔，一方面减轻下层托板自身重量，降低整个机架的整体负载，另一方面给放置在下层的发热电气件提供自然通风散热的通道，热空气可以直接从格栅缝隙向上流通，不需要额外加装导流风道就能避免局部积热。

　　支腿部分没有采用简单的直型材落地设计，而是在每根支腿底端配置了可调防滑脚杯，脚杯和铝型材支腿之间通过螺纹连接，现场安装时可以根据车间地面的平整度单独调整每根支腿的高度，哪怕地面存在3到5毫米的高低差，也能把整个机架调至水平状态，避免上层放置的重型电气设备因为机架倾斜出现滑移、内部元件受力错位的问题。支腿和上下两层台面的连接位置都加装了内置角件加固，连接螺栓隐藏在型材槽内，外表面没有突出的螺栓头，日常擦拭清洁、周边走线的时候不会勾挂线缆。

　　从安装边界来看，机架整体为长条形窄体设计，宽度方向尺寸控制得比较紧凑，可以直接贴靠车间墙面摆放，也可以多台并排串联组成长排设备工位，占用的通道空间很小。上层台面的承载区域四周预留了标准铝型材槽口，后续如果需要加装防护挡板、设备安装挂板、走线线槽、照明支架，不需要在型材上额外钻孔焊接，直接把配套紧固件卡入型材槽内就能完成加装，改造灵活度很高。下层托板和上层台面之间留出了充足的竖向空间，操作人员蹲身就能完成下层设备的接线、检修操作，不需要俯身探入狭窄缝隙，运维操作的可达性很好。

　　设计过程中首先校核了铝型材的截面惯性矩，按照上层满载放置电气主机、下层承载配套模块的总负重工况，验算主梁的绕度变形量，确保满负载状态下台面中部的下沉量控制在允许范围内，不会出现台面弯曲凹陷。其次考虑到车间内可能存在的设备运行振动，支腿和台面的连接节点都采用了防松止退结构，长期受微振动影响也不会出现螺栓松动、框架晃荡的问题。框架的型材表面做了阳极氧化处理，在车间多尘、偶尔有潮气的环境下不会轻易生锈氧化，长期使用也能保持表面整洁，不需要频繁做防腐维护。

　　现场布设的时候，机架的后侧型材槽可以直接嵌入竖向走线槽，动力线、信号线分别从不同槽位布设，强弱电分隔排布，避免信号干扰。机架两端的立面也预留了安装孔位，需要移动工位的时候可以在侧端加装推手，配合底部可选配的脚轮就能短距离推移，不需要整体吊装。整个结构没有复杂的异形焊接件，全部采用标准铝型材拼装，备件替换方便，某一根型材出现意外磕碰变形时，只需要更换对应规格的型材就能快速修复，不用整体报废重做，很适合电子电工车间、实验室检测区、小型产线边的设备承载使用。
