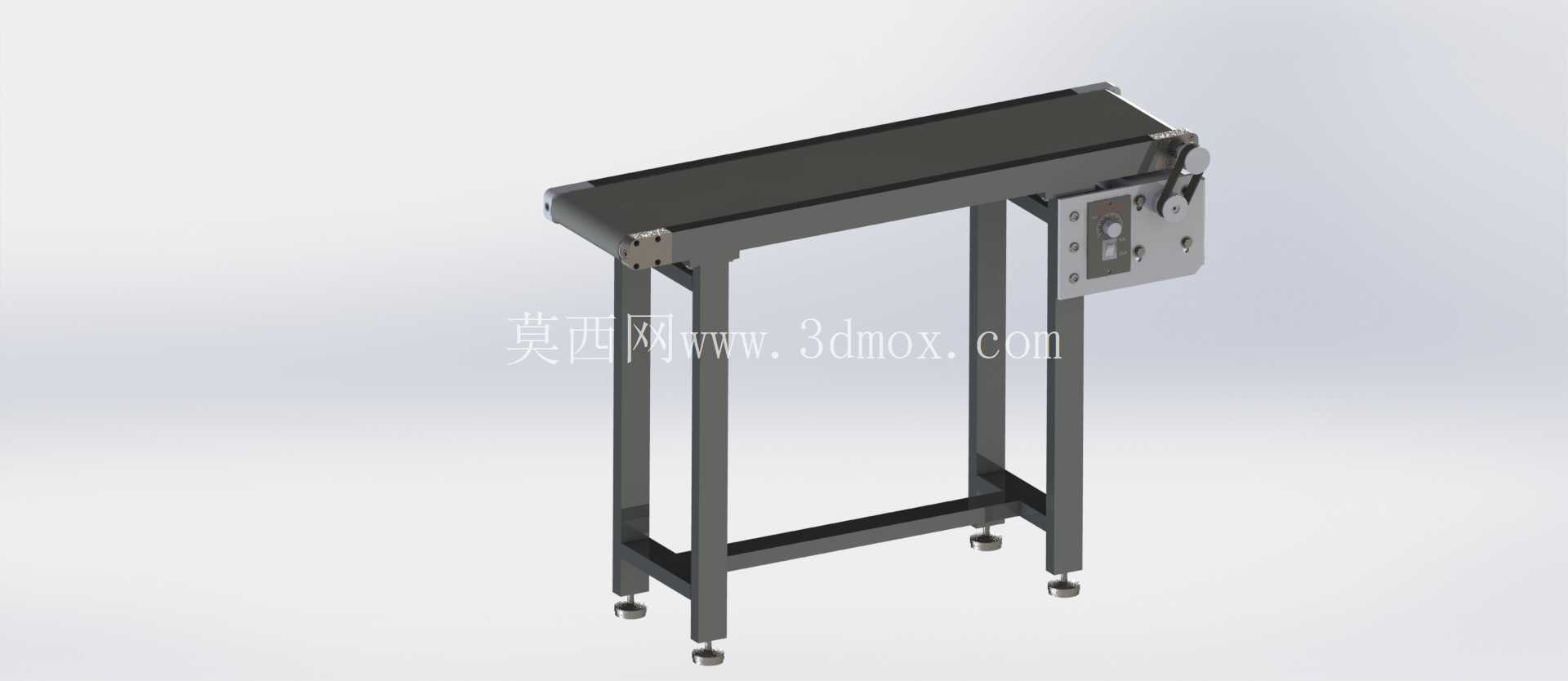

20x40铝型材搭配SUS材质小型皮带输送设备

　　在电子元器件分拣、小包装食品转运、精密零件工序间流转这类对输送设备占地、洁净度有要求的场景里，这类采用20x40铝型材搭配SUS材质构件的小型皮带输送机，是产线布局里适配性极强的单元设备。不同于重型矿用、物流分拣的大带宽输送设备，这类轻型输送单元的设计初衷，就是填补小型工作站之间短距离物料转运的空白，不需要复杂的土建预埋，直接放置在车间地面就能完成对接，适配多品种小批量的柔性生产需求。

　　从结构设计逻辑来看，机架主体选用20x40规格的工业铝型材，本身就是兼顾强度与装配灵活性的选择：20系列铝型材的槽宽适配标准T型螺栓，不需要焊接作业，组装时可以根据实际输送长度需求裁切型材，通过角件、内置连接件完成框架拼接，后期如果产线调整需要改长度、改支撑高度，只需要拆解连接件重新裁切组装即可，不需要整体报废重做。而与物料、驱动端接触的部位采用SUS材质构件，主要是考虑到部分生产场景的防锈、易清洁需求，比如食品外包装输送、无尘车间电子零件转运场景，SUS材质表面光滑不容易积尘，擦拭清洁不会产生锈蚀残留，比普通碳钢喷塑构件的环境适应性更强。

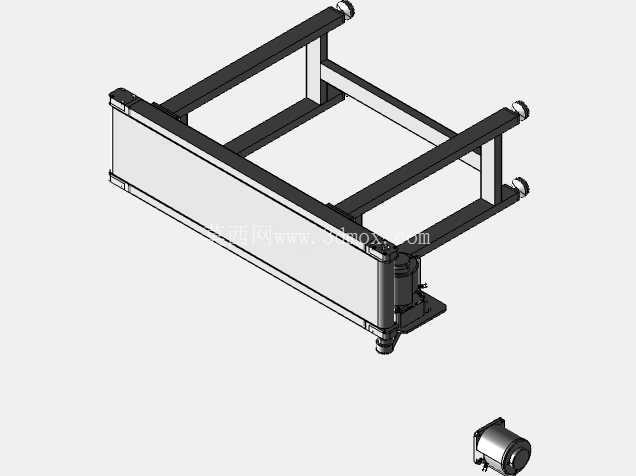

　　设备的功能特性完全围绕轻型物料输送设计：驱动端采用侧装式减速驱动结构，将驱动电机、调速组件集成在出料端的侧方SUS安装板上，不会占用皮带上下方的输送空间，方便对接上下游的机械手、检测传感器、落料滑槽。张紧结构设计在驱动端的安装板上，通过调节螺栓调整从动辊与驱动辊的中心距，就能实现皮带张紧度的调整，不需要拆解机架主体，日常维护时单人就能完成操作。支撑腿底部配置可调脚杯，可以根据地面平整度调整每个支脚的高度，保证皮带面处于水平状态，避免物料在输送过程中出现跑偏、侧滑的问题，脚杯的调节行程覆盖常规车间地面的高度差，不需要额外垫装垫片。

　　从安装边界尺寸来看，这类小型输送机的带宽通常在200mm以内，整体长度可以根据需求在500mm到2000mm区间定制，机架整体高度从地面到皮带面的常规尺寸在750mm左右，刚好适配普通工作台的操作面高度，也可以根据对接设备的高度调整支撑腿的型材长度，满足不同高度的对接需求。设备的整体宽度控制在300mm以内，在产线布局时不会占用过多的通道空间，即使是狭窄的车间过道旁，也能布置这类输送单元完成工序间的物料传递。皮带选用黑色PVC轻型输送皮带，表面摩擦系数适中，既可以保证输送过程中物料不会打滑，也不会因为摩擦力过大导致物料堆积时出现刮擦损伤，皮带厚度控制在2mm左右，弯折韧性好，适配小直径的传动辊，减少驱动端的转动阻力，降低驱动电机的功率损耗。

　　在实际应用中，这类输送设备还可以根据场景需求拓展附加功能：比如在皮带机架的铝型材槽内安装光电传感器，实现物料到位检测，联动上下游设备的启停；在皮带两侧加装SUS材质的挡边，防止小尺寸物料从皮带侧面掉落；也可以在支撑腿上安装置物层板，放置检测工具、作业指导书等物品。设计时需要重点关注的细节在于传动辊的同轴度控制，两端的轴承座安装位需要保证同轴度误差在0.1mm以内，否则皮带运行时会持续出现跑偏问题，即使加装纠偏结构也很难完全消除；另外铝型材框架拼接时需要保证四个支脚的安装面处于同一平面，避免框架出现扭曲应力，长时间运行后导致型材连接处松动。

　　不同于定制化的大型输送系统，这类标准化的小型输送单元可以快速完成组装调试，从型材裁切到整机试机的周期很短，非常适合快速搭建临时产线、小批量试生产的场景，而且因为所有构件都是标准工业配件，后期维护更换零件时不需要单独开模加工，直接采购标准件就能替换，大幅降低了设备的全生命周期使用成本。在三维建模过程中，这类设备的建模重点在于铝型材的标准件调用、SUS安装板的钣金折弯特征还原、传动辊与轴承的装配配合关系，需要准确还原各个连接件的装配位置，保证模型可以直接导出工程图用于生产加工，避免出现装配干涉的问题。
