蜗轮蜗杆式不锈钢喉箍紧固结构设计

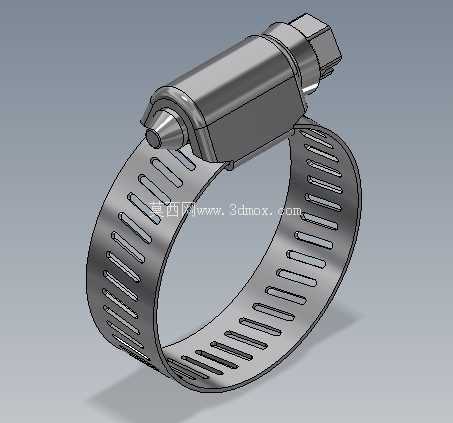

　　在流体输送管路布设、车用油路气路装配、工业设备管线固定等场景里，这类蜗轮蜗杆式喉箍是替代铁丝扎带、刚性卡环的核心紧固零件，尤其适配橡胶软管、PVC波纹管、硅胶管等柔性管路与硬管接头的连接密封场景，能避免管路受流体压力冲击出现脱开、渗漏问题。很多现场装配人员之前用普通卡箍常遇到两个问题：一是拧紧时钢带容易偏斜，导致局部压紧力不足，软管受压变形不均出现渗漏；二是反复拆装后钢带齿牙磨损，锁紧力衰减快，需要频繁更换紧固件。这款喉箍的设计首先从锁紧结构做了优化，头部的蜗轮蜗杆组件和钢带的通长齿槽做了等距匹配，蜗杆每旋转一圈，钢带的进给量控制在1.2mm，既不会因为进给太快导致拧紧力矩过载拧裂软管，也不会因为进给太慢降低装配效率。

　　钢带部分采用连续冲压的等距长圆孔齿槽，齿槽的冲压边缘做了0.1mm的圆角钝化处理，避免钢带在反复弯折收紧时出现应力集中断裂，同时齿槽和蜗杆的啮合间隙控制在0.05mm以内，锁紧后不会出现松旷退齿的问题，哪怕管路长期受振动影响，也能保持稳定的压紧力。从安装边界来看，这款喉箍的最小收紧内径适配12mm外径的软管，最大张开内径可覆盖38mm的管路，钢带总长度135mm，宽度9mm，厚度0.6mm，头部锁紧组件的最大外轮廓尺寸为长28mm、宽14mm、高16mm，安装时只需要在管路接头周边预留出18mm以上的扳手操作空间即可，不管是用十字螺丝刀还是7mm开口扳手都能完成拧紧操作，适配现场不同的工具条件。

　　设计时特意将钢带的内表面做了微磨砂处理，没有做镜面抛光，就是为了增加钢带和软管外壁的静摩擦力，当管路内部流体压力出现波动时，软管不会在卡箍内部出现滑移脱出；同时钢带的边缘做了卷边处理，没有锋利的冲压毛边，安装时不会划伤操作人员的手套，也不会割伤软管外壁，避免软管长期使用时从划伤位置出现开裂泄漏。头部的蜗杆端部做了导向锥面设计，装配时不需要刻意对齐齿槽，只要把钢带穿入头部壳体，旋转蜗杆就能自动啮合齿槽，降低现场装配的对位难度，哪怕是高空作业、狭小空间内的单手操作也能顺利完成穿带锁紧。和传统的螺栓式卡箍相比，这种蜗轮蜗杆结构的喉箍可以实现无级调节，不需要根据管路外径提前匹配固定尺寸的卡箍，同一规格的喉箍可以覆盖26mm的管径差，

　　能减少备品备件的库存种类，不管是设备售后维修还是现场临时改管，都能快速找到适配的紧固方案。在实际选型时需要注意，这类喉箍的钢带为奥氏体不锈钢材质，适配常规的水、气、油类介质管路，如果是强酸强碱类腐蚀介质场景，需要更换对应材质的钢带和蜗杆组件，但常规工业场景、车用场景、民用给排水场景下，这款结构的喉箍完全能满足长期使用的密封紧固要求，锁紧后的径向压紧力可以均匀分布在整圈软管接触面上，不会出现局部压力过大导致软管被压裂、或者局部压力不足导致渗漏的问题。很多结构设计人员在做管路布局时，往往只关注管路的通径、材质参数，忽略卡箍的安装空间预留，导致后期装配时扳手无法操作，这款喉箍的头部尺寸做了紧凑化优化，比同规格的普通喉箍头部体积小15%左右，更适合狭小空间内的管路固定，比如设备内部的密集管线排布、汽车发动机舱内的油路固定等场景，不会和周边的零部件出现干涉。另外在设计时，头部的壳体和钢带之间做了防脱限位，哪怕把喉箍完全松开，钢带也不会从头部壳体中脱出，避免现场拆装时零件散落丢失，尤其是在高空管路维护场景下，零散零件掉落很容易引发安全事故，这个防脱结构能大幅提升装配维护的效率和安全性。
