C型钩头式鳄鱼铆钉作业工具结构

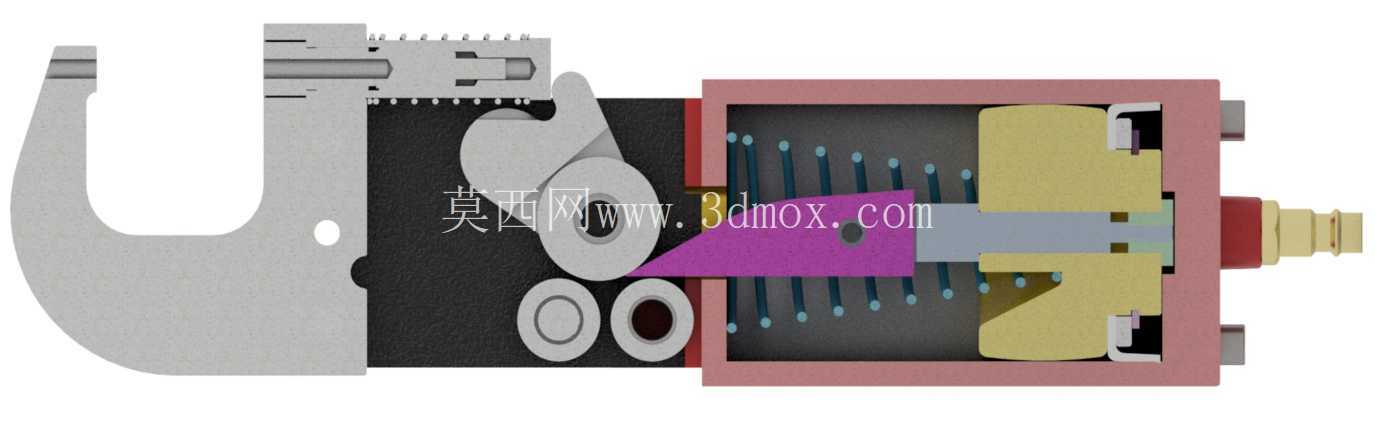

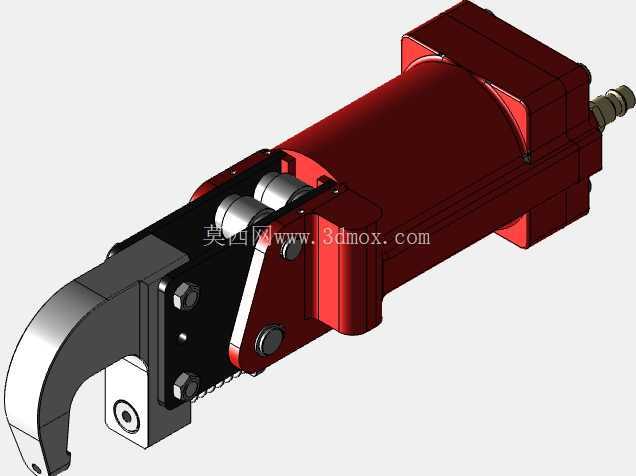

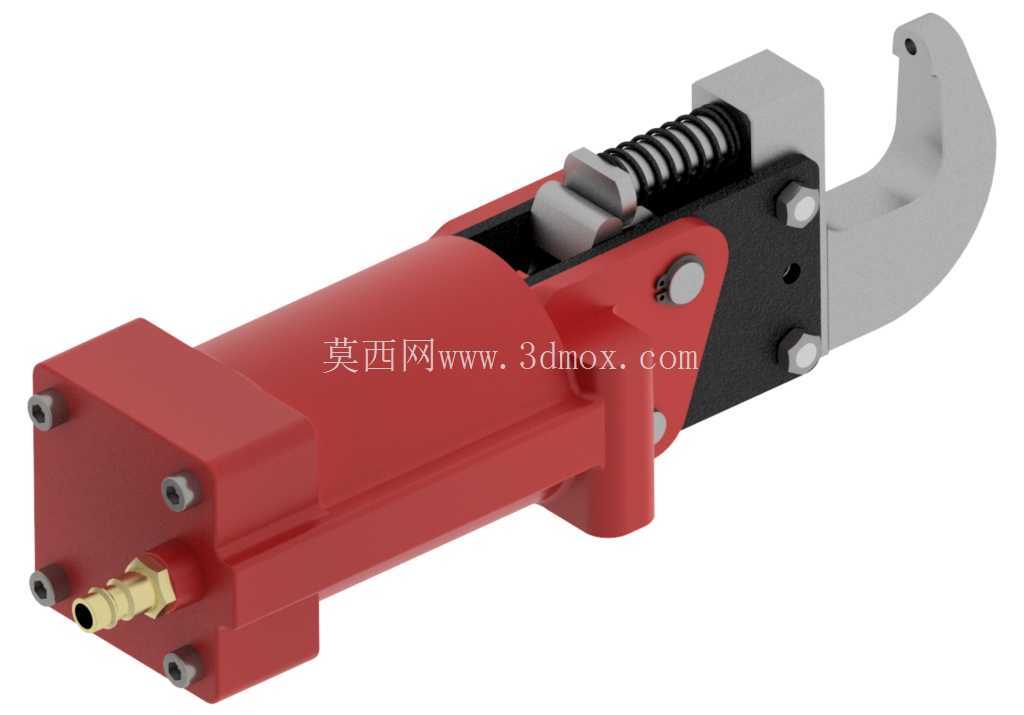

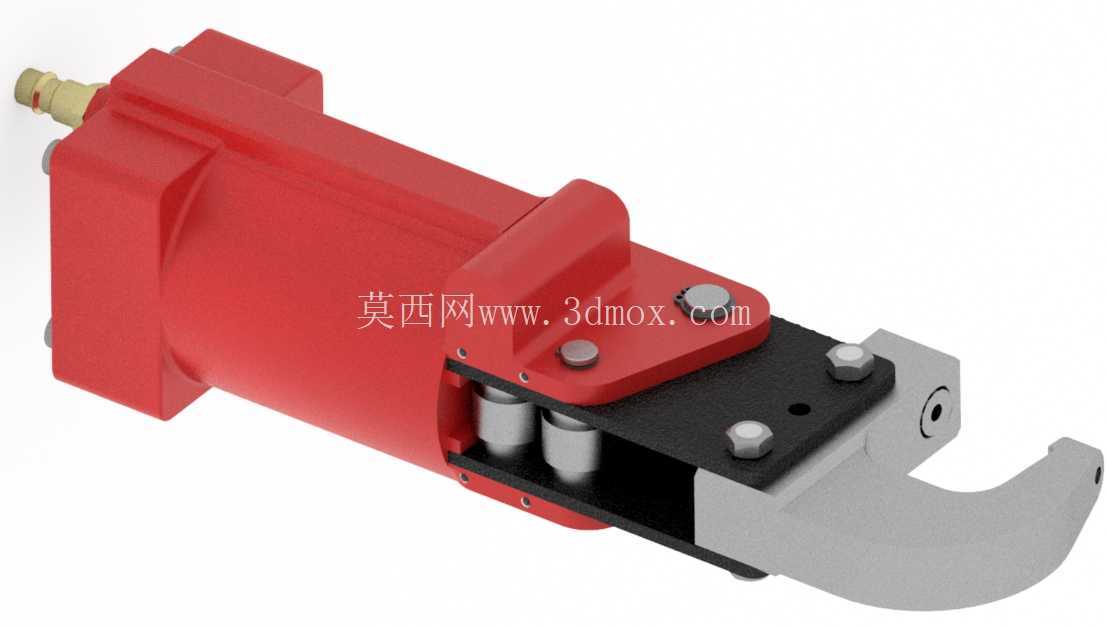

　　这款C型钩头结构的铆接作业工具，主要面向狭小空间内的单侧铆接作业场景，在航空航天薄壁件装配、汽车白车身局部补铆、钣金箱体内部铆接、电气柜柜体拼装等常规直柄铆接工具无法伸入的工况下，能够凭借C型开口的钩头结构绕过工件边缘，从单侧完成铆钉的压装铆合，无需在工件双侧预留操作空间，解决了封闭腔体、窄边距工位的铆接作业难题。从结构设计逻辑来看，整体采用动力段与执行段直连集成的布局，尾部的动力单元为柱状集成结构，内部集成了动力输出与传动组件，前端通过高强度螺栓连接C型钩头的基座，基座上设置有滑动压头与固定铆砧两个核心作业部件，压头的运动方向与C型钩头的开口方向垂直，作业时将C型开口卡入待铆接的工件位置，使固定铆砧贴合铆钉的成型端，压头在动力驱动下向铆砧方向进给，对铆钉施加稳定的轴向压力，完成铆钉的墩粗成型，整个作业过程无需额外的反力支撑结构，C型钩臂自身承担压装过程中的反作用力，因此对钩臂的结构强度与刚性有较高要求，建模时在钩臂与动力段的连接位置设置了加强筋结构，同时通过螺栓组的均布排布分散连接应力，避免长期压装作业出现连接松动或钩臂变形。在功能特性上，该工具的压头行程经过匹配设计，能够适配常用规格的抽芯铆钉、实心铆钉的压装需求，压头与铆砧的位置同轴度通过基座上的定位销孔保证，装配时无需反复调整即可保证铆接成型的一致性，避免出现铆钉偏斜、铆头成型不均的问题。工具的动力输出端设置有快换接口，可根据不同的铆钉规格更换对应尺寸的压头与铆砧，拓展了设备的适用范围，无需针对单一铆钉规格配置独立工具，降低了现场作业的工具配置成本。从安装边界与外形尺寸来看，动力段的柱状主体直径适配常规手持作业的握持尺寸，表面做了防滑结构处理，方便操作人员单手握持定位，C型钩头的开口深度与开口宽度经过尺寸优化，既能够覆盖多数常见工件的边距铆接需求，又不会因为开口过大导致钩臂刚性下降，整体重心靠近握持位置，长时间手持作业不易产生疲劳。工具尾部设置有动力接口，可根据现场动力配置连接气动管路或液压管路，接口位置做了防松与密封结构设计，避免作业过程中出现动力泄漏导致压装力不足的问题。在结构细节处理上，所有外露的棱边都做了倒圆角处理，避免伸入狭小空间作业时刮伤工件表面或勾住线缆、织物等杂物，连接螺栓全部采用内六角沉头设计，螺栓头部不突出于安装平面，减少工具伸入工位时的卡滞风险。压头的滑动副采用自润滑衬套结构，长期往复运动无需频繁加注润滑脂，减少了设备的维护频次，适配工业现场连续作业的使用需求。C型钩臂的截面采用变截面设计，在靠近动力连接端的位置截面厚度更大，向铆砧端逐渐过渡，在保证整体刚性的前提下尽可能降低工具前端的重量，提升操作时的定位灵活性。针对铆接作业时产生的轴向反力，动力段与钩头连接的法兰面做了齿形防滑结构，即使承受反复的冲击载荷，连接位置也不会出现相对转动，保证压头与铆砧的同轴度长期稳定。
