小型皮带式物料输送工作台结构设计

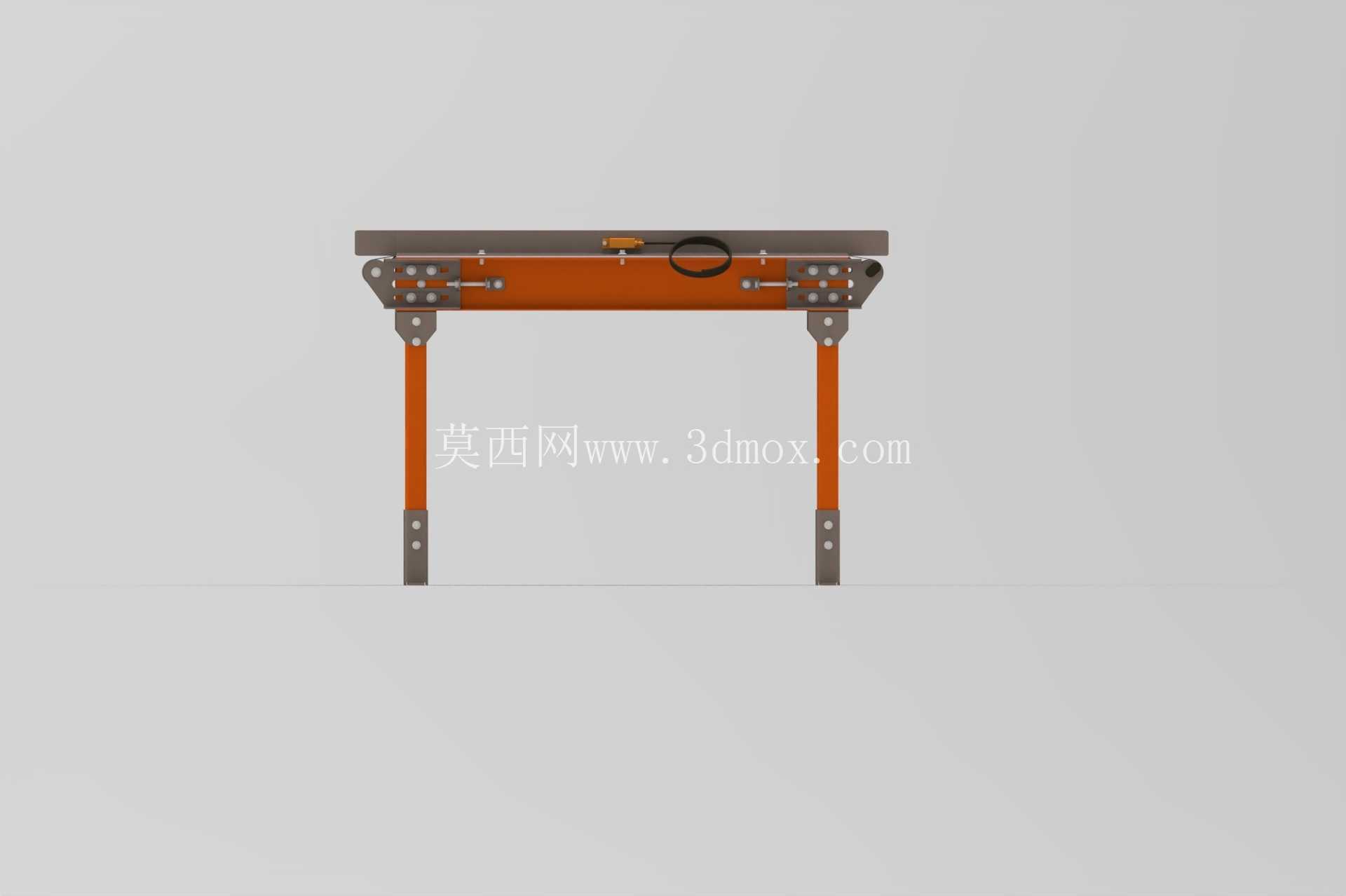

　　在轻工装配、电子元器件分拣、小型包装件流转这类生产场景里，这类小型皮带输送设备的适配性远高于大型长距离输送线，很多车间的工位间物料衔接、工序间工件传递，都需要这种占地紧凑、安装灵活的输送单元来补全产线断点，避免人工反复搬运带来的效率损耗与工件磕碰风险。从结构落地的角度看，这套设计首先考虑的是工位适配的安装边界，整体支撑腿采用方管焊接结构，底部预留了地脚调节的安装空间，可根据现场地面平整度调整整体水平度，支撑腿与上部输送架体采用螺栓连接，既方便运输时拆分，也能在现场根据工位操作高度需求，在一定范围内调整架体的安装高度，适配不同身高操作人员的作业习惯，或是对接不同高度的生产设备出料口。

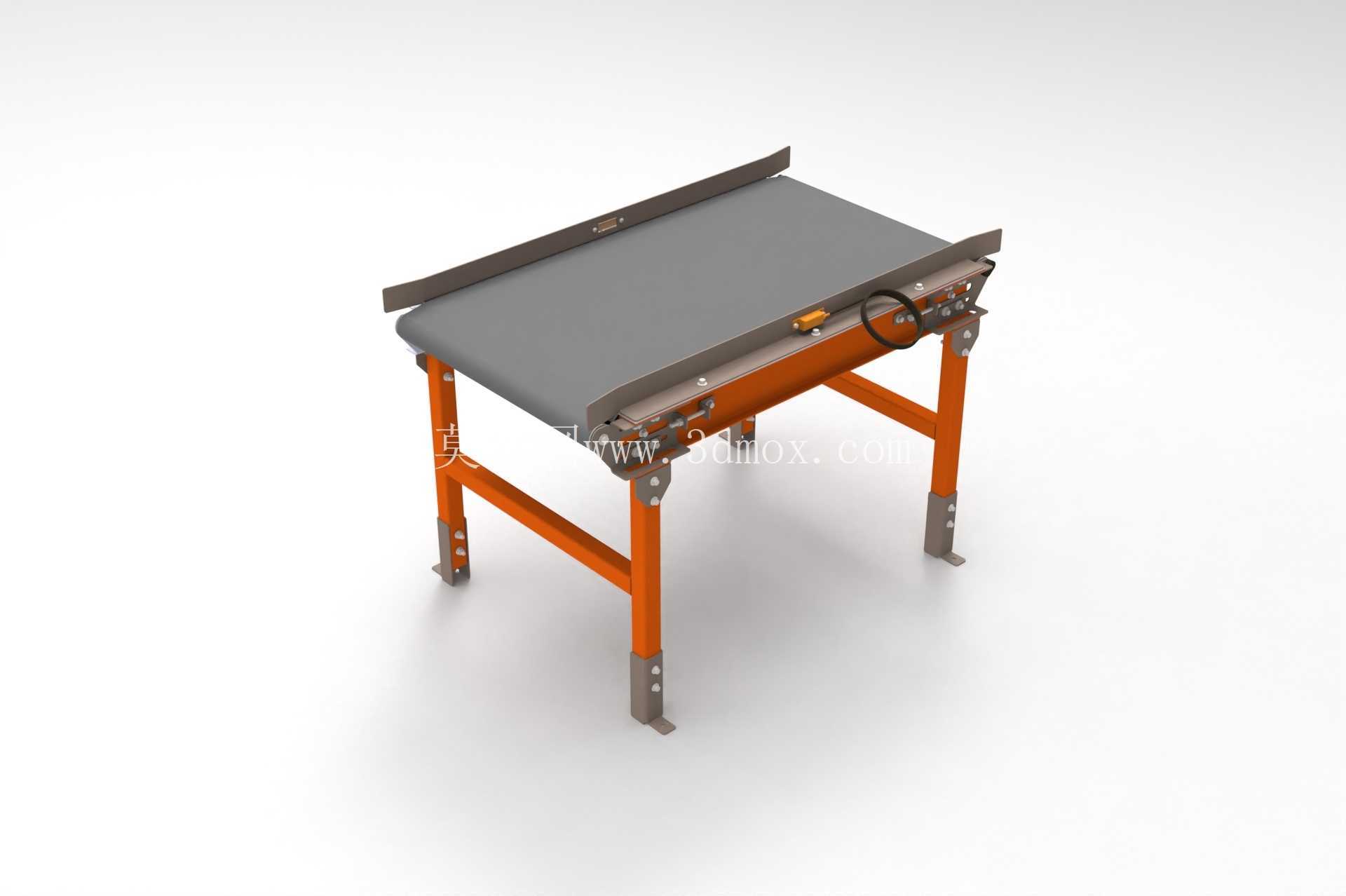

　　输送面采用平皮带作为承载构件，两侧加装了向上凸起的挡边结构，能避免输送过程中体积偏小的工件从皮带侧边滑落，尤其是输送零散小零件、带圆弧面的包装件时，挡边的限位作用可以大幅减少物料掉落的概率，降低现场操作人员的捡料工作量。传动端设置在架体一侧，配套的手轮结构可用于手动调整皮带张紧度，也能在设备调试、故障排查时手动盘动皮带，检查辊筒转动是否顺畅、皮带是否存在跑偏迹象，相比完全封闭的传动结构，这种外露的调节端更方便一线维护人员快速操作，不需要拆解大量护罩就能完成日常张紧调整。

　　架体的横梁采用横向方管拉结，既提升了整体支撑结构的刚性，避免长时间承重后支腿出现外扩变形，也可以作为后续加装传感器、工件导向件、扫码支架的安装基础，不需要额外在主架体上打孔焊接，方便用户根据自身产线需求做二次功能拓展。皮带下方的承托结构采用间隔布置的托板，既可以保证皮带承载工件时不会出现明显下凹，避免工件输送过程中因皮带倾斜出现移位，也不会因为全段托板的大面积摩擦增加皮带运行阻力，兼顾了承载稳定性与运行能耗的平衡。

　　从设计思路的还原角度看，这类无明确原始尺寸的逆向建模，核心是保证各部件的运动关系与装配逻辑完全符合实际设备的运行要求：辊筒与架体的轴承安装位同轴度要控制在合理公差范围内，避免转动时出现卡滞；皮带的周长计算要预留张紧调节的余量，保证安装后能通过张紧机构调整到合适的松紧度，既不会因为过松出现打滑跑偏，也不会因为过紧加剧辊筒轴承的磨损；支腿底部的地脚板尺寸要足够，保证设备放置时的稳定性，即使输送过程中工件出现偏载，也不会出现架体倾翻的风险。

　　实际应用中，这类输送单元既可以单独作为工位间的物料传递设备使用，也可以多台拼接组成短距离的分拣输送线，搭配工作台面使用时，操作人员可以直接在皮带两侧完成工件装配、检测、包装等工序，完成的工件直接放在皮带上流转到下一个工位，大幅缩短工位间的物料传递距离。设计时也充分考虑了日常维护的便利性，皮带的更换不需要完全拆解上部架体，只需松开张紧端的调节螺栓就能取下旧皮带，更换新皮带后重新张紧即可，降低了设备后期的维护成本与停机时间。架体表面采用喷塑处理，既可以避免车间环境下的锈蚀问题，也不会因为漆面脱落污染输送的工件，适配电子、食品包装等对生产环境洁净度有一定要求的场景。
