深沟球滚动轴承三维结构设计

　　在各类旋转传动机构的设计选型环节，深沟球轴承是应用覆盖范围极广的支撑类部件，从民用家电的电机输出端，到工业生产线的输送辊道支撑，再到中小型动力设备的转轴定位，几乎所有存在连续旋转运动的机械结构中，都能看到这类轴承的应用身影。它的核心作用是承接转轴运行过程中产生的径向载荷，同时可承载一定比例的轴向载荷，通过滚动体的滚动摩擦替代轴与安装座之间的滑动摩擦，大幅降低传动过程中的动力损耗，减少配合面的磨损速率，延长整套传动机构的服役周期。

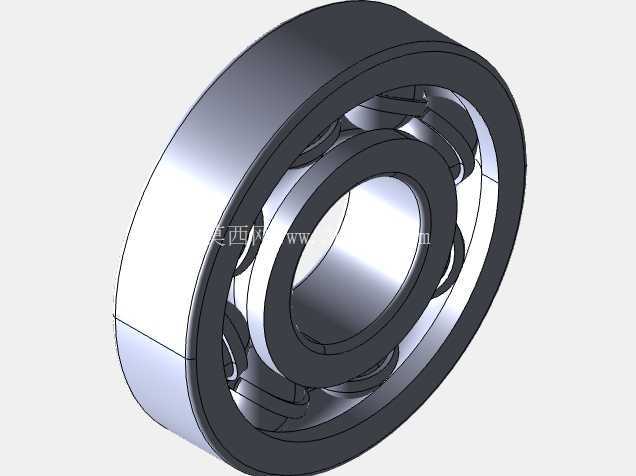

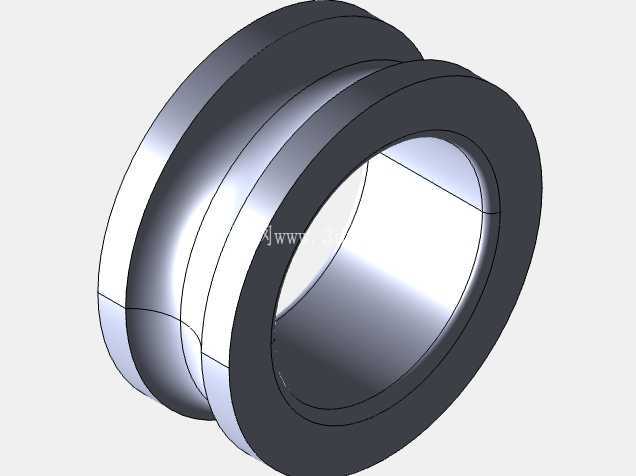

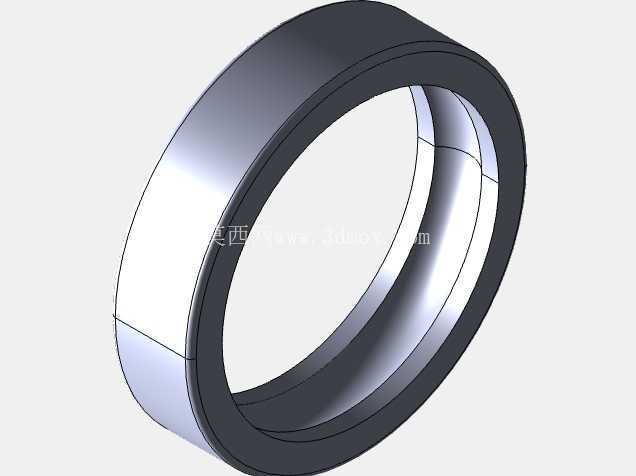

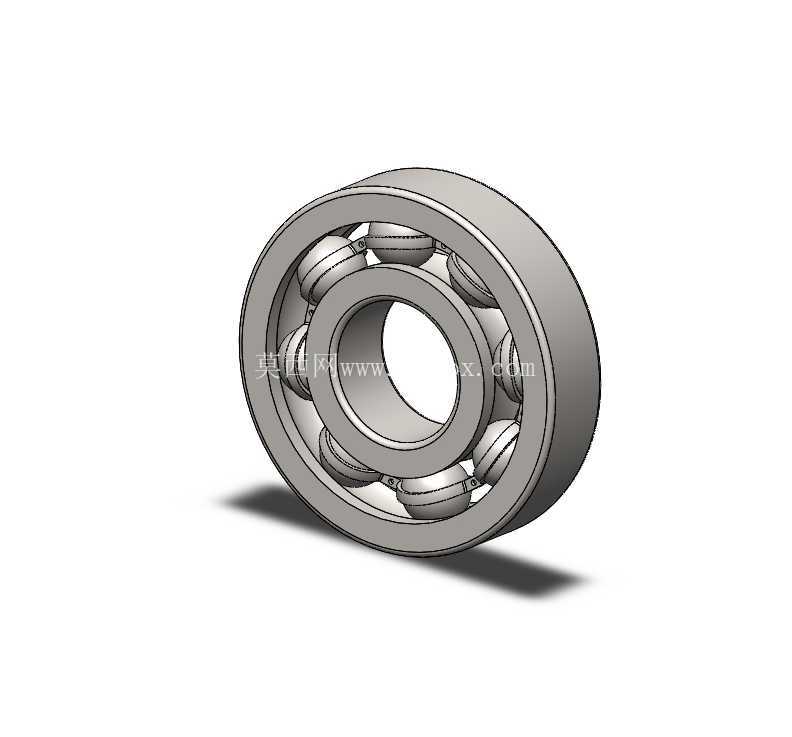

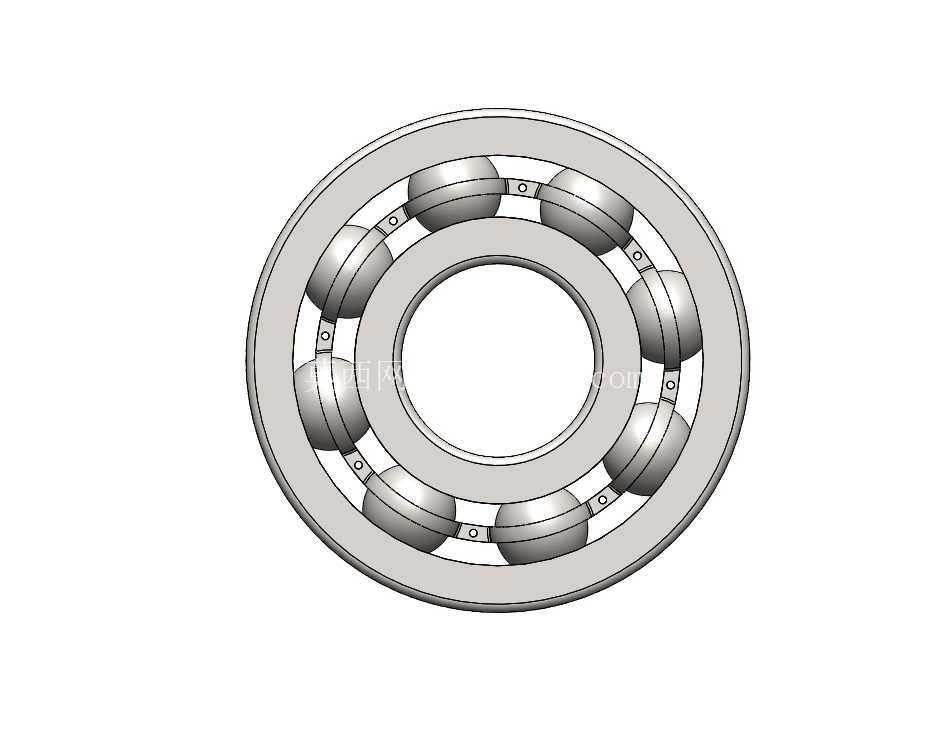

　　从结构设计逻辑来看，这款球轴承采用最经典的深沟滚道构型，内圈与转轴采用过盈配合实现周向同步转动，外圈与轴承座孔采用过渡配合实现静态定位，内外圈的滚道截面曲率与滚动体的球面曲率做匹配设计，保证滚动体在滚道内可以顺畅滚动，同时将接触应力均匀分散在滚道接触面上。滚动体采用等直径的精密钢球，沿滚道周向均匀排布，中间的冲压保持架将每颗钢球做等间距分隔，避免钢球在运转过程中发生相互碰撞、摩擦，同时引导钢球在滚道内的运动轨迹，保证高速运转时的动态稳定性。

　　做三维建模时，首先要明确轴承的安装边界约束：内圈的内径尺寸与配合轴径的公差带需严格匹配，通常内圈内径采用基孔制公差，保证与转轴装配后无相对滑动；外圈的外径尺寸与轴承座安装孔采用基轴制公差，兼顾装配便利性与外圈定位可靠性。轴承的宽度尺寸决定了轴向的安装空间，在做整机结构布局时，需要预留出对应宽度的安装位，同时考虑轴承运转过程中的热膨胀余量，避免轴向卡滞。内外圈的挡边高度设计需要兼顾滚动体的限位需求与装配可行性，挡边过低会导致钢球在承受轴向载荷时容易脱出，挡边过高则会增加装配难度，甚至在运转过程中与保持架发生干涉。

　　实际工程应用中，这类轴承的选型需要结合实际工况的载荷大小、转速区间、润滑条件做匹配：低转速高载荷工况下，可选择滚动体直径更大、数量更多的构型，提升径向承载能力；高转速工况下，则需要优化保持架的结构形式，降低滚动体的公转离心力，同时保证润滑脂可以顺利进入滚道接触区，形成稳定的油膜。建模过程中需要重点关注滚道的曲率半径参数，通常滚道曲率半径略大于钢球半径，这个差值直接决定了轴承的接触应力大小与运转灵活性，差值过小会导致接触应力集中，运转阻力增大，差值过大则会降低轴承的承载能力，缩短使用寿命。

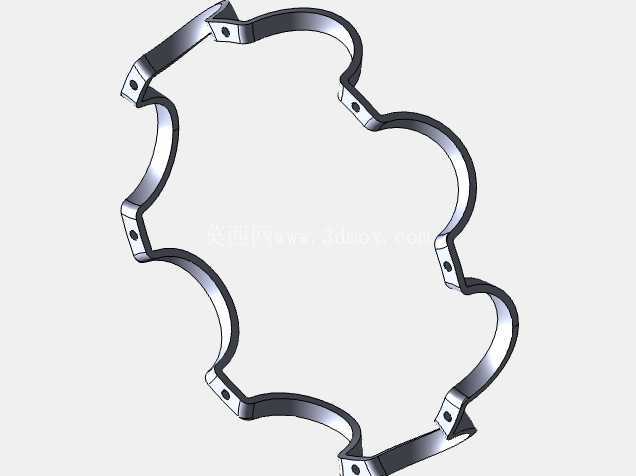

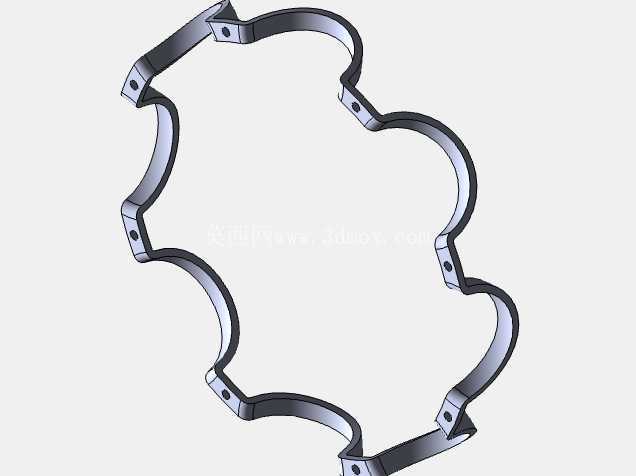

　　从安装维护的角度来看，这款轴承的结构设计充分考虑了拆装便利性，内圈与外圈的端面都预留了均匀的受力面，方便使用拉马或者压装工具完成装配与拆卸，不会在拆装过程中损伤滚道与滚动体。保持架采用浪形冲压结构，重量轻、强度足够，在正常润滑条件下可以长期跟随滚动体运转，不会出现过早的疲劳损坏。在做整机三维装配时，需要注意轴承的安装方向，这类深沟球轴承通常为对称结构，无正反安装方向的强制要求，但如果配套的密封结构有方向要求，则需要结合密封件的安装位调整轴承的压装方向，保证密封唇口可以与对应配合面紧密贴合，阻挡外界粉尘、水汽进入轴承内部，避免润滑脂被污染失效。

　　很多刚接触结构设计的工程师在选用这类轴承时，容易忽略安装配合面的形位公差要求，比如轴承座孔的同轴度、轴肩的垂直度，如果这些形位公差超差，会导致轴承安装后内外圈发生偏斜，滚动体在滚道内的运动轨迹偏移，运转过程中出现异常噪音、发热，甚至提前出现滚道点蚀、保持架断裂等失效问题。在三维建模阶段就需要把这些配合公差、形位公差的要求在工程图中明确标注，同时在装配仿真环节验证轴承安装后是否存在干涉，运转过程中是否与周边的密封件、端盖、挡圈等部件发生摩擦，提前规避后续加工装配环节可能出现的问题。
