150kVA户外落地式塞尔达电力变压器柜体

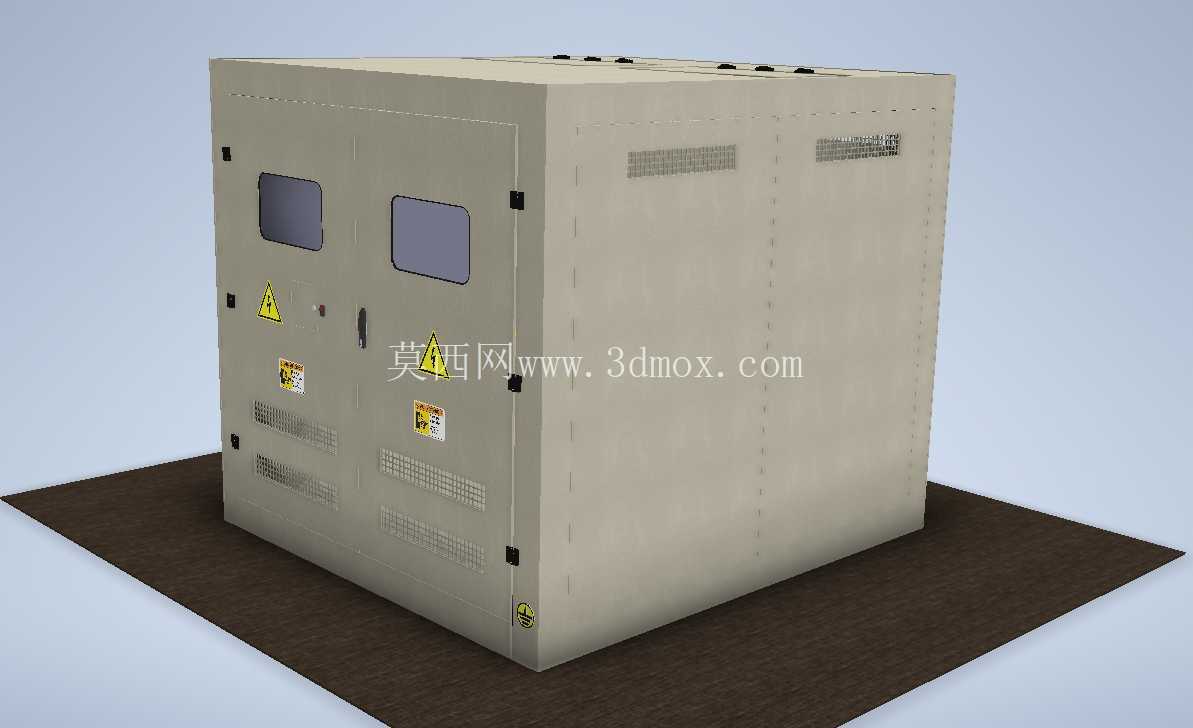

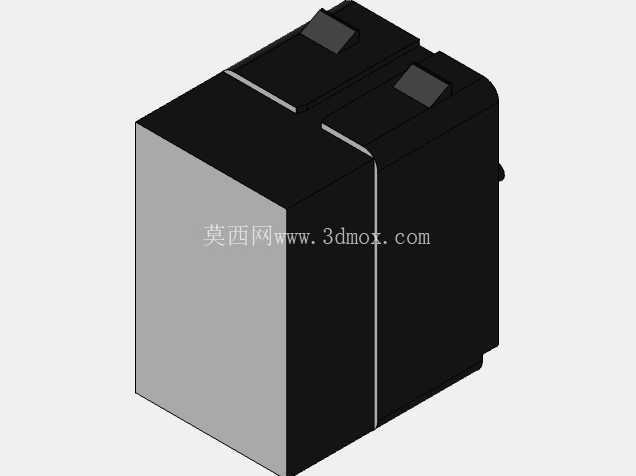

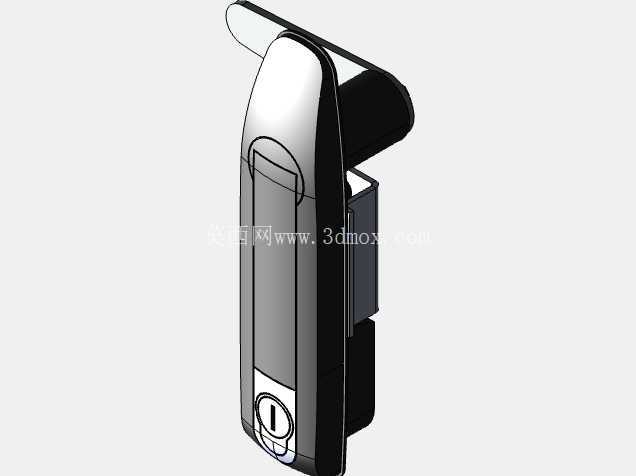

　　这款150kVA容量的金属封闭式电力变压器柜体，主要应用于城市商圈、工业园区、居民小区的户外配电场景，作为10kV级变配电系统的核心承载外壳，承担着将高压市电转换为低压民用、工业用电的防护与承载功能，区别于传统裸露安装的变压器结构，全封闭金属柜体的设计能够有效规避户外复杂环境对内部变压组件的侵蚀，同时降低设备运行时的噪音对外扩散，也能避免无关人员误触高压带电部件引发安全事故。从结构设计思路来看，柜体采用拼装式焊接框架结构，主体选用冷轧钢板经折弯、焊接、表面静电喷涂处理成型，整体框架做了等电位接地设计，所有拼接缝隙处都预留了密封胶条安装槽位，能够满足IP54级的户外防护要求，应对常规降雨、扬尘天气不会出现内部进水、积尘的问题。柜体正面设置双开检修门，门上配备带锁的压紧式门把手，非授权人员无法随意开启，门体上开设的两个钢化玻璃观察窗，能够让运维人员在不开启柜门的情况下，直接观察内部温控仪表、开关状态指示的运行参数，减少日常巡检的操作步骤。门体表面粘贴的高压警示标识、安全操作提示标识，都按照电力行业安全规范的位置布设，醒目且不易脱落。柜体侧面分区域开设了多组通风散热栅格，栅格内部加装了防尘防虫的不锈钢丝网，既保证变压器运行时产生的热量能够通过自然对流排出柜外，避免内部温度过高触发保护停机，也能阻挡蚊虫、杂物进入柜体内部引发电路短路。柜体顶部预留了高压进线、低压出线的电缆穿线孔位，孔位配备橡胶密封护圈，穿线完成后可通过压紧护圈实现缝隙密封，防止雨水顺着电缆流入柜内。底部设置了与混凝土基础对接的安装法兰边，法兰边上预冲了固定螺栓孔，现场安装时只需将柜体吊装到提前浇筑好的水泥基础上，对齐孔位穿入膨胀螺栓紧固即可完成固定，安装法兰边与基础接触面之间还需铺设橡胶减震垫，降低变压器运行时的振动传递，减少低频噪音对周边环境的影响。从安装边界尺寸来看，柜体整体为立方体结构，宽度、深度、高度的比例适配150kVA干式变压器的安装空间需求，内部预留了变压器本体、高低压接线端子、温控模块、散热风机的安装位置，各部件之间的安全间距严格满足电力配电设备的安全规范要求，高压侧与低压侧之间设置了绝缘隔离挡板，避免不同电压等级的部件之间出现放电风险。柜体的门板与框架之间采用可拆卸式铰链连接，后期检修维护时可以快速拆卸门板，获得更大的操作空间，铰链部位做了防锈处理，长期户外使用不会出现锈蚀卡滞的问题。在实际工程应用中，这类封闭式变压器柜体能够替代传统的露天变压器台架，减少配电设施的占地面积，同时外观规整统一，可以根据周边环境调整外表面喷涂颜色，更好地融入城市、园区的景观环境，不会像传统台架变压器那样突兀。柜体内部还预留了智能监测模块的安装位置，后期可以加装温度、烟感、门禁监测传感器，实现配电设备的远程状态监控，无需运维人员频繁到现场巡检，提升配电系统的运维效率。设计过程中充分考虑了户外设备的耐候性需求，所有外露金属部件都经过镀锌、喷涂双重防腐处理，能够适应沿海高盐雾、内陆高湿、北方低温等不同气候区域的使用要求，柜体的承重框架经过结构强度校核，能够承受内部变压器的整体重量，同时在顶部积雪、侧面强风的极端工况下不会出现结构变形，保证设备长期稳定运行。
