八通道继电器模块防护外壳结构设计

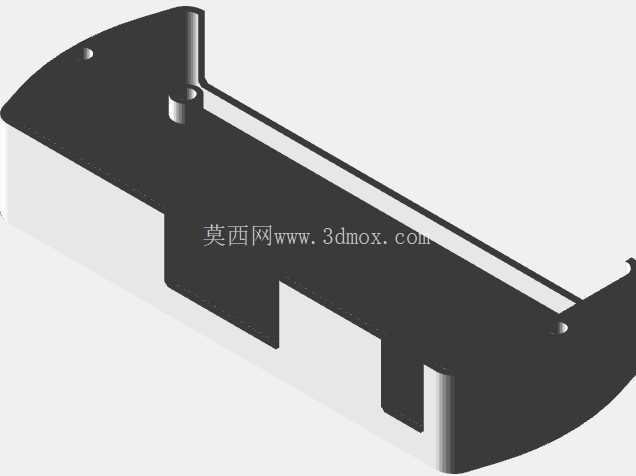

　　这款八通道继电器模块的防护外壳，主要面向工业控制回路、低压配电信号转接、自动化设备IO扩展等场景的模块防护需求，日常在设备电控柜内部、小型分布式控制节点、试验台信号转接单元中都能见到这类壳体的应用，核心作用是为内置的继电器控制板、接线端子提供物理防护，避免装配、运维过程中异物触碰接线端引发短路，同时规整模块走线，提升多回路接线场景下的整体整洁度。从实际使用角度看，这类八通道模块单路可承载常规小功率控制回路的通断需求，外壳需要完全覆盖PCB板的非接线区域，同时预留精准的端子避让位，让每一路的接线端口完全外露，方便运维人员在不拆壳的情况下完成压线、测线、回路排查等操作。设计阶段首先要匹配内置继电器板的安装孔位，壳体内部设置对应的定位柱，

　　柱高与PCB板厚度、继电器元件本体高度匹配，确保PCB装入后不会出现窜动，继电器顶部与壳体内壁预留0.8-1.2mm的安全间隙，避免元件受压引脚变形。壳体的接线侧采用敞口式设计，开口边缘做了15度的导向倒角，一方面方便PCB板从开口侧滑入定位，另一方面在接线时可以给螺丝刀操作留出足够的活动空间，不会因为壳壁遮挡导致压线操作受阻。外壳的固定采用四角沉头铜嵌件的设计，相比自攻螺丝柱，铜嵌件可以承受多次拆装不会出现滑牙问题，适配电控柜内经常需要调整回路、检修模块的使用场景，上盖与底座合模后接缝处做了错位止口设计，既可以提升壳体的整体结构强度，避免受挤压时接缝开裂，也能阻挡日常环境中的浮尘从接缝处进入壳体内部，

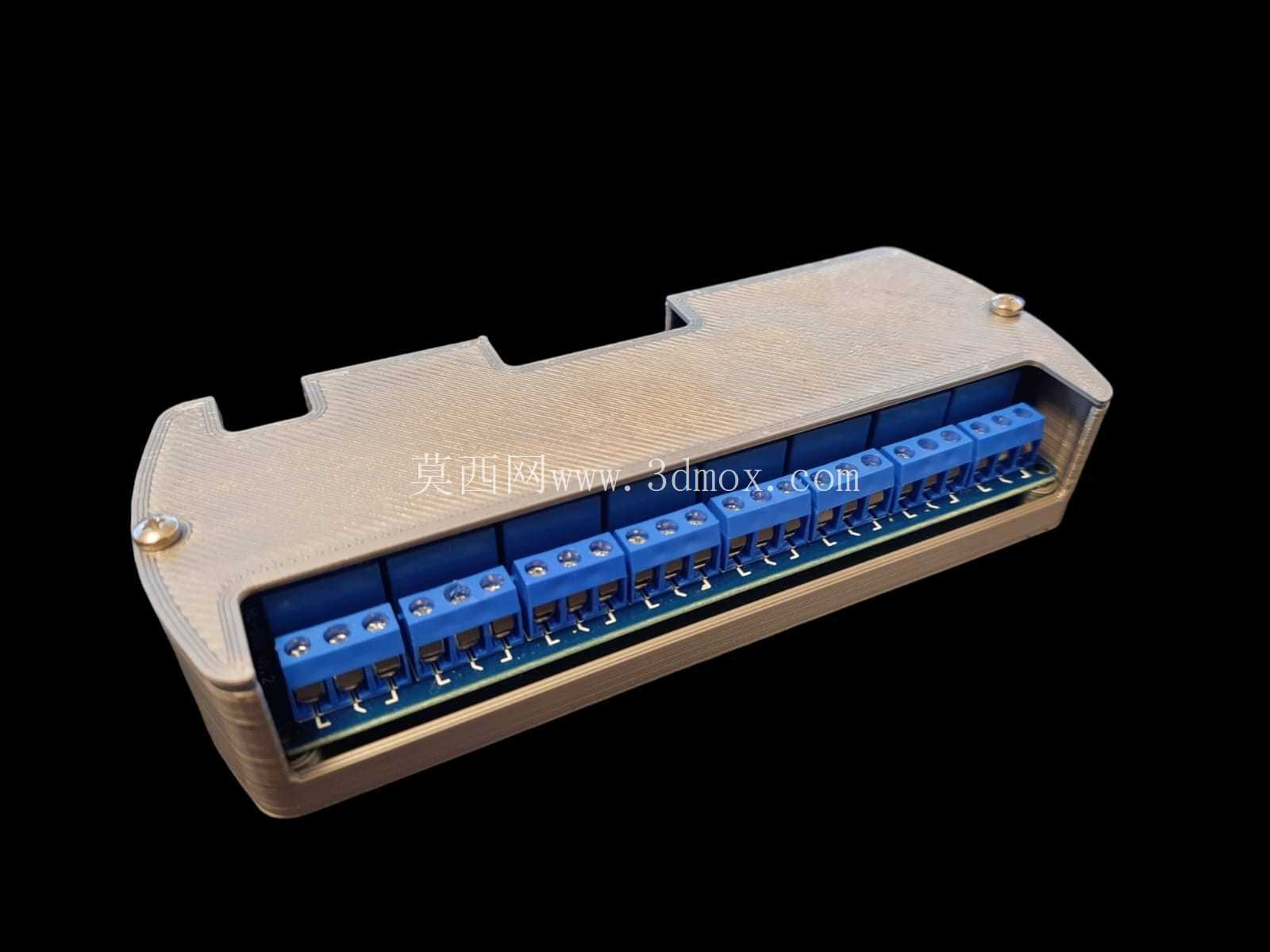

　　积在继电器触点或PCB焊盘上引发接触不良。外形尺寸方面，壳体整体长度适配八组5.08mm间距接线端子的总宽度，每一组端子的位置都对应独立的避让槽，槽宽比端子本体宽0.3mm，既不会因为公差累积导致端子卡滞，也不会出现缝隙过大漏出内部PCB的问题；壳体宽度方向覆盖继电器本体与PCB板的纵深，边缘超出PCB板2mm，避免板边裸露在装配过程中划伤操作人员，也防止板边与电控柜内其他金属构件接触引发短路；壳体高度根据继电器的实际高度设置，上盖内壁做了浅槽式的加强筋，筋条沿着继电器排布方向设置，既可以提升上盖的抗形变能力，也能在壳体受到垂直方向压力时，通过筋条将力分散到壳体侧壁，不会直接压在继电器元件上。安装边界上，

　　壳体底部预留了两个对称的安装耳，耳片上开有3.2mm的固定孔，孔位间距符合常规DIN导轨安装附件的适配尺寸，既可以用螺丝直接固定在安装板上，也可以搭配导轨卡扣快速卡装在标准电控柜导轨上，满足不同安装场景的需求。壳体的边角全部做了R2的圆角处理，避免锐边在装配、搬运过程中割伤线材或操作人员，接线侧的壳体边缘做了加厚处理，因为日常接线操作时螺丝刀很容易磕碰这个位置，加厚设计可以提升边缘的抗冲击能力，不会因为轻微磕碰就出现崩边、开裂的问题。从结构合理性角度看，这款壳体没有多余的装饰性结构，所有造型都服务于功能需求：外表面的浅凹槽一方面是为了提升壳体握持时的摩擦力，方便拆装时施力，另一方面也能在注塑成型时减少壳体的缩痕，提升成品的外观平整度；内部的定位柱除了固定PCB，还在柱根位置做了三角加强筋，避免螺丝锁附时定位柱断裂；上盖与底座的合模位置设置在壳体侧面中线靠下的位置，不会在顶部或接线侧出现明显接缝，既提升了整体美观度，也避免接缝积灰影响内部元件。在实际选型使用时，这类壳体需要重点核对内部PCB的安装孔位、端子高度、元件最高高度三个核心尺寸，确保装入后不会出现干涉，同时要确认接线端的开口位置与端子位置完全对齐，避免出现接线时螺丝刀无法对准螺丝的问题；对于多模块并排安装的场景，壳体的侧面做了平直处理，没有外凸的结构，多个模块并排安装时间距可以压缩到2mm以内，有效节省电控柜内的安装空间，适配高密度IO扩展的应用需求。
