蝶形锁紧可调式管道固定抱箍夹具

　　这套管夹结构面向现场管路布设中的圆柱件固定需求，常见于液压站配管、气动系统支管、设备外围冷却水管以及车间工艺管线的临时或长期定位场景。管路在设备运行中会受到介质脉动、泵体振动和热胀冷缩带来的位移影响，若缺乏可靠约束，管接头处容易产生交变载荷，长期运行后出现密封松动、焊缝疲劳甚至管路与周边结构磕碰磨损。该类抱箍的核心作用，就是把圆柱形管道约束在指定位置，同时保留装拆便利，便于后期维护时快速松开、调整管位或更换管路。

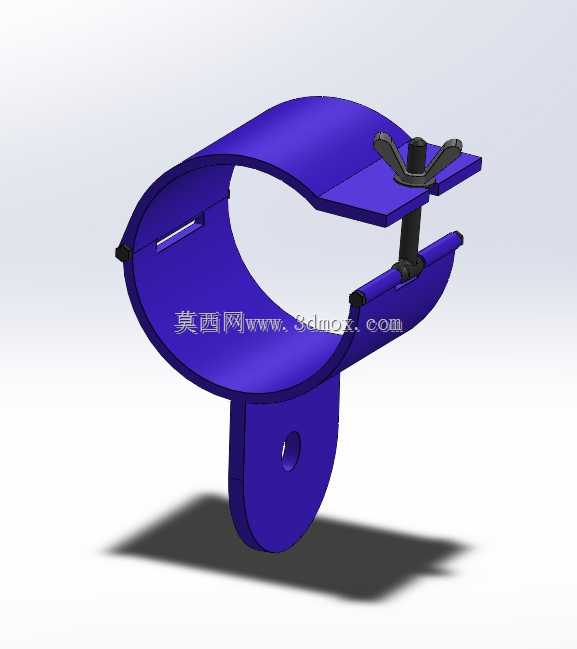

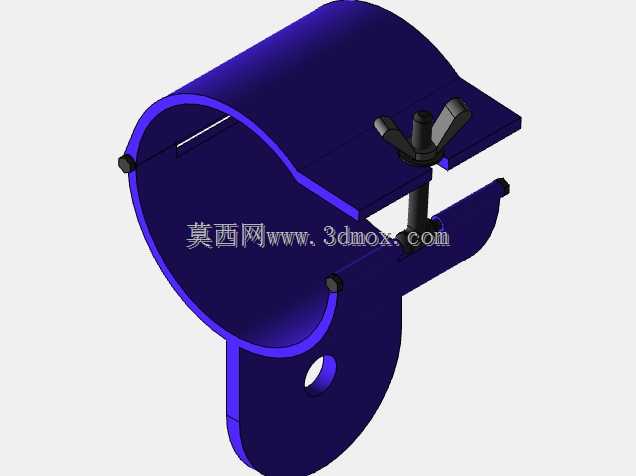

　　从结构组成看，模型主体采用开口环抱形式，半包围弧形内壁与管道外圆贴合，依靠箍体自身刚度形成周向约束。下方延伸出带孔安装耳板，耳板开孔用于穿入螺栓，将整个夹具固定在机架、墙板或设备基座上；这一安装边界需要在布局阶段提前确认，孔位中心到箍体轴线的距离决定了管道中心相对安装面的悬伸高度，设计支撑结构时应避免管道中心离固定面过远，否则振动工况下耳板会承受较大弯矩。箍体开口侧设置蝶形螺钉锁紧机构，蝶形手柄允许操作人员徒手拧紧或松开，在频繁调整、试制装配或不便于携带工具的检修场景中实用性较强；螺钉端部压向配合面，使开口间隙收窄，从而把管道抱紧。

　　建模时需要重点处理几处配合关系。弧形内壁直径应与被夹持管道外径匹配，若内壁与管子之间间隙过大，锁紧后会形成线接触或局部点接触，不仅夹持力不足，还可能压伤薄壁管；间隙过小则装配困难，尤其在喷涂管、包覆绝缘层或存在外径公差的管路中，需要预留合理配合量。开口槽宽度要兼顾弹性变形量和结构强度：槽太窄，螺钉锁紧时箍体变形受限，难以适应管径偏差；槽太宽，环抱面积减小，整体刚性下降，耳板与箍体过渡区也容易在反复开合中产生应力集中。模型中过渡圆角、销钉连接处和螺钉支承面都应按实际受力进行细化，避免只追求外观而忽略载荷传递路径。

　　外形尺寸方面，这类夹具的边界主要由管道外径、锁紧螺钉行程和安装耳板位置决定。箍体轴向宽度影响接触面积，较宽的箍体可分散夹紧力，适合薄壁管或软质管路；较窄结构则节省空间，适合密集排布的小管径支管。蝶形螺钉旋入后，手柄会向箍体外侧突出，三维布置时必须检查手柄旋转半径与相邻管道、电气元件、设备罩壳之间的干涉关系，尤其在多根管路并排安装时，操作空间不足会导致无法徒手锁紧。耳板开孔直径、孔边距以及板厚需要根据固定螺栓规格确定，螺栓拧紧后支承面应完全落在耳板实体区域内，不能出现半压边情况。

　　实际选型与设计中，还要区分固定夹持和导向支撑两种用法。若要求管道完全不能移动，抱箍应提供足够正压力，并可在内壁增加防滑衬垫；若管路需要补偿热伸长，抱箍可作为导向支座，允许管道沿轴向小幅滑动，此时不宜过度锁紧。对于有绝缘、防振或降噪要求的场合，金属箍体与管道之间可增加橡胶衬套，既能弥补管径误差，也能避免金属硬接触传递振动。模型中呈现的开口抱箍、耳板固定和蝶形螺钉组合，结构简单、装拆路径清晰，适合在设备三维布局阶段用于验证管路支撑点、检修操作空间以及紧固件运动范围，也可作为同类圆柱杆件夹持机构的设计参考。
