Sino KA-500光栅线性编码器结构设计

　　在数控加工、精密位移检测、自动化设备定位的场景里，线性编码器是决定设备定位精度的核心传感部件，这款KA-500型号的光栅线性编码器，是针对中等行程直线位移反馈需求设计的结构方案，建模时完整还原了壳体、读数头托架、光栅尺腔、安装基准面、出线端的全部结构细节，可直接用于设备装配干涉校验、安装工位布局设计。

　　从实际使用场景来看，这类线性编码器常配套在普通数控车床、小型铣床、自动化点胶设备、直线模组滑台上，用来实时反馈运动轴的实际位移量，弥补伺服电机半闭环控制的传动间隙误差，把设备的定位精度提升到微米级区间。建模过程中特意保留了外壳支撑挡板的安装孔位特征，这部分是现场安装时最容易出干涉问题的位置——很多工程师选型时只关注标称行程，忽略了安装端的固定孔位分布、读数头的移动避让空间，最后装配时才发现和设备导轨压块、丝杠端座产生空间冲突，不得不重新加工安装支架，耽误项目调试周期。

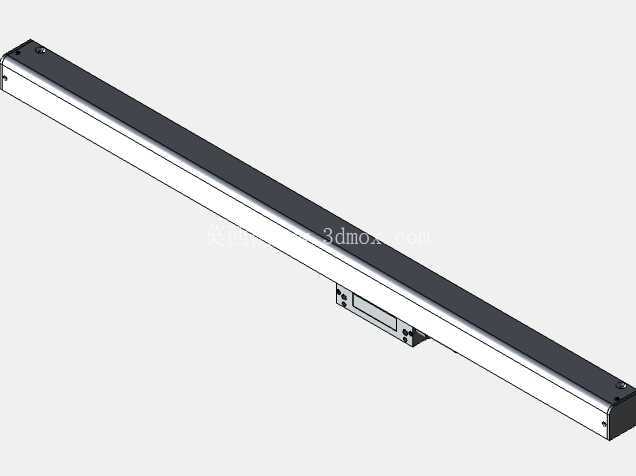

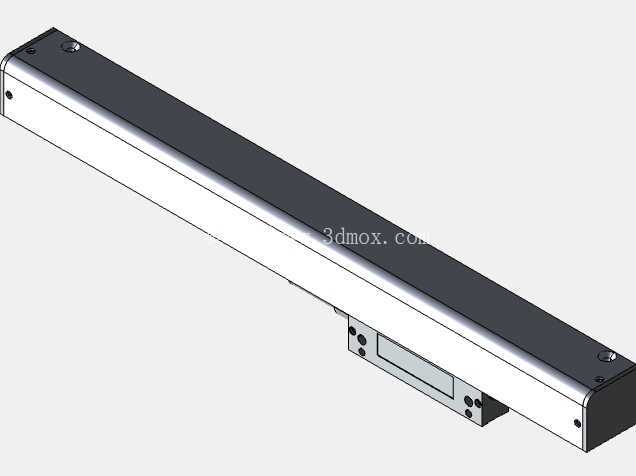

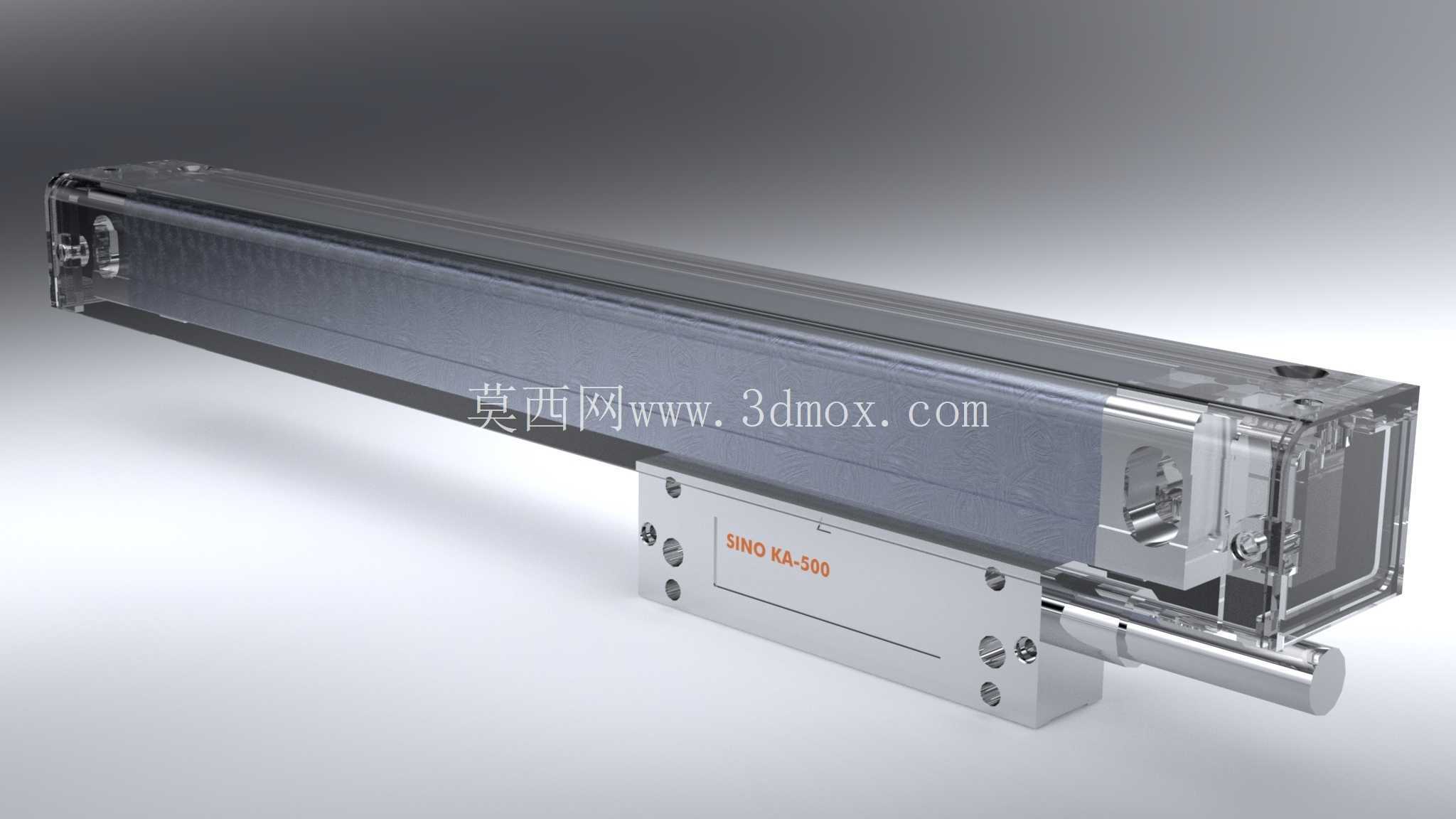

　　这款编码器的结构设计思路非常务实，主体采用铝合金挤压成型的长条形壳体，内部预留了光栅尺的安装槽位，透明端盖部分既可以观察内部光栅的清洁状态，也能起到防尘密封的作用，读数头托架和壳体之间采用低摩擦的滑动配合结构，保证移动过程中不会出现卡滞、偏斜的问题。建模时还原了170、320、420毫米三个常用标称长度的结构特征，不同长度版本的安装孔位间距、读数头行程余量都做了对应区分，安装基准面的平面度特征也在模型里做了体现——现场安装时这个基准面的平面度直接影响光栅尺的测量精度，如果安装面存在翘曲，会导致光栅尺受力变形，测量数据出现周期性误差。

　　从安装边界来看，这款编码器的读数头出线端采用侧出结构，安装时需要在设备运动部件上预留对应的走线空间，避免拖链运动过程中线缆剐蹭编码器壳体；固定端的安装孔采用腰型孔设计，允许安装时做小范围的位置调整，方便对齐光栅尺和运动轴的平行度，调整完成后再锁紧固定螺丝。壳体侧面的标识区域也做了还原，方便现场安装时识别型号、确认标称行程，避免和其他长度规格的编码器混装。

　　结构建模时特意拆分了壳体、读数头、端盖、安装螺丝几个独立的子装配体，工程师在做整机装配仿真时，可以直接调用对应子件检查干涉情况，也可以根据自己的设计需求修改安装支架的结构，适配不同的设备安装面。需要注意的是，这类光栅编码器的安装对平行度要求较高，建模时预留的调整间隙完全符合实际安装的公差要求，读数头和光栅尺之间的感应间隙也做了准确还原，仿真时可以直接模拟运动过程中的间隙变化，提前预判可能出现的擦碰问题。

　　在自动化改造项目里，很多工程师会用这类编码器给旧设备做精度升级，替换原来的半闭环控制方案，这时候准确的三维模型就显得尤为重要——不需要拿到实物就可以提前设计安装支架、规划走线位置、校验运动行程内的干涉情况，大大减少现场改造的调试时间。这款模型的结构细节完全对标实物的装配关系，所有配合面的尺寸、安装孔的位置精度都和实物保持一致，不管是做整机结构设计，还是做设备改造的方案验证，都可以直接调用，不需要再重新测绘建模。
