CR2032纽扣电池贴片焊盘座结构

　　在消费电子、小型工控传感模块、便携检测设备的板级电源设计中，CR2032纽扣电池的固定与电连接结构是经常需要处理的细节，很多工程师在选型或自制结构时，容易忽略焊盘布局与弹片接触可靠性的匹配问题，导致后期量产出现接触不良、电池脱落、焊接偏移等问题。这个结构针对不同焊盘布局场景做了适配设计，核心是解决CR2032纽扣电池在PCB板上的卧式贴装固定与正负极可靠导通问题。

　　从实际应用场景来看，这类电池座多用于RTC实时时钟供电、低功耗蓝牙模块备用电源、小型数据记录装置的掉电数据保存、便携检测仪器的辅助供电等场景，这类场景普遍要求电池座占用PCB板面积极小，焊接后整体高度不超过电池本身厚度，同时要承受常规运输、设备使用过程中的振动冲击，不会出现电池松脱、接触电阻骤升的问题。很多早期的纽扣电池座设计只考虑了容纳电池的空间，没有针对SMT回流焊的工艺要求做焊盘边缘的避让，容易出现焊锡爬升到接触弹片表面、导致接触失效的问题，这个结构在弹片与焊盘连接的根部做了止锡槽设计，焊接时焊锡会被限制在焊盘区域内，不会顺着弹片基材爬到接触点位。

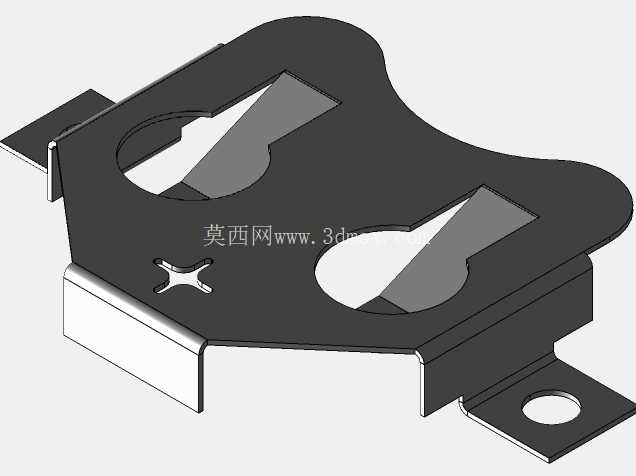

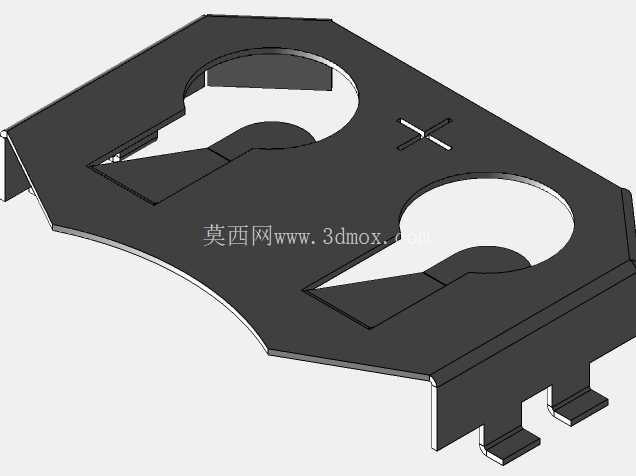

　　从功能特性上看，这个结构采用一体化冲压成型的弹片设计，正负极接触点位分别对应CR2032电池的正极顶面与负极壳体侧面，正极弹片做了弧形预压设计，装入电池后能提供稳定的正向压力，保证接触电阻稳定在毫欧级，不会因为设备轻微振动出现瞬断；负极接触臂采用了分叉式结构，两个接触点同时抵靠电池负极侧壁，即使电池装入时存在轻微偏斜，也能保证至少一个接触点可靠导通。结构上的两个圆形镂空是电池定位腔，刚好适配CR2032的20mm直径尺寸，电池装入后侧壁被腔体边缘限位，不会出现水平方向的窜动，同时镂空设计也减少了结构件本身的材料用量，降低了整体重量，对于对重量敏感的可穿戴类设备也能适配。

　　设计思路上，这个结构没有采用常见的塑料基座加金属弹片的组合形式，而是直接采用单块金属板材冲压折弯成型，省去了塑料基座的成本与组装工序，整体厚度仅为0.3mm左右的金属板材冲压后，折弯形成的两个安装脚刚好对应PCB上的两个焊盘，SMT贴装时可以直接通过吸嘴吸取结构件平面区域，不需要定制特殊吸嘴，适配常规SMT产线的贴装工艺。结构边缘做了0.1mm的圆角处理，避免冲压后的锐边在生产组装过程中划伤操作人员，也不会在电池装入时刮破电池表面的镀层或绝缘层。焊盘位置的设计兼容两种常见的PCB焊盘布局，一种是短间距的紧凑型焊盘，适用于板面空间极度紧张的微型模块，另一种是长间距的通用型焊盘，可以兼容市面上多数同规格电池座的焊盘封装，工程师在旧板改版替换时不需要重新修改PCB封装，直接替换物料即可。

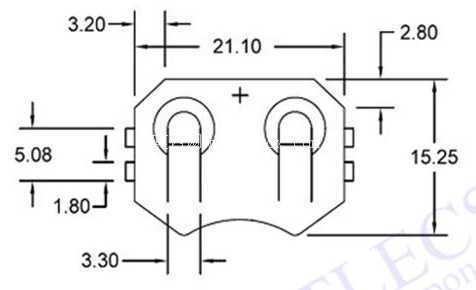

　　从安装边界尺寸来看，这个结构整体外形长度控制在30mm以内，宽度在22mm以内，焊接到PCB板上之后，突出板面的高度仅为3.2mm，和CR2032电池本身的3.2mm厚度齐平，不会额外增加整体堆叠高度，对于追求薄型化设计的设备非常友好。安装脚的宽度设计为2.5mm，长度为2mm，焊盘对应的钢网开口采用1:0.9的比例设计，既能保证足够的焊接强度，能承受50N以上的水平推力不会脱落，也不会因为焊锡量过多导致结构件被顶起偏移。结构上的十字形标记是正极标识，和PCB丝印层的正极标识对应，SMT贴装时可以通过视觉识别快速判断方向，减少反向贴装的不良率。在实际使用中，这种无塑料基座的全金属结构还能承受更高的回流焊温度，不会出现塑料基座高温变形的问题，适配无铅回流焊的峰值温度要求，焊接良率比带塑料基座的电池座更高。另外，结构的接触弹片部分做了镀镍处理，基底采用磷青铜材质，既有足够的弹性保证长期使用后的接触压力，不会因为长期压缩出现应力松弛，镀镍层也能防止氧化，保证长期存放后的接触可靠性，在-40℃到85℃的工作温度范围内都能保持稳定的接触性能，适配工业级设备的使用环境要求。

　　很多工程师在设计这类电池座结构时，容易把弹片的预压量设计过大，导致电池装入困难，甚至装入时弹片出现塑性变形，这个结构的弹片预压量设计为0.3mm，装入电池时只需要施加10N左右的压力即可将电池卡入定位腔，卡入后弹片的正向压力维持在3N左右，既能保证可靠接触，也不会出现电池难以拆卸更换的问题，后期用户更换电池时只需要用非金属撬棒从缺口位置轻轻撬动即可取出电池，不会损坏弹片结构。结构边缘的缺口设计不仅是拆卸位，也能作为电池极性的视觉判断标识，缺口位置对应电池负极的接触点位，组装人员不需要仔细看标识就能快速判断电池安装方向，减少组装时的极性装反问题。
