差速器齿轮箱是汽车传动系统中承担核心动力分配功能的关键部件,主要布置在驱动桥的动力输出端,连接传动轴与两侧驱动车轮,日常行驶过程中需要持续承受动力输入端传递的扭矩,同时协调两侧车轮的转速差,避免车辆转弯时出现轮胎拖滑、传动部件卡滞的问题。从实际应用场景来看,该结构不仅适配传统燃油乘用车的后驱、四驱传动布局,也可经过参数调整后应用在轻型载货车辆、非道路工程作业车辆的驱动系统中,部分小型特种作业设备的行走机构也会采用同原理的差速齿轮结构来实现转向时的平稳动力输出。
这套差速器齿轮箱的核心功能,是在动力输入扭矩保持稳定传递的前提下,允许两侧输出轴以不同转速旋转,当车辆直线行驶时,左右车轮行驶阻力一致,差速器壳体内的行星齿轮仅随差速器壳体做公转运动,动力通过两侧半轴齿轮均匀传递给车轮;当车辆转弯或行驶在凹凸不平路面时,两侧车轮的滚动距离存在差异,此时行星齿轮在公转的同时会绕自身轴做自转运动,自动调整两侧半轴的输出转速,保证车轮始终处于纯滚动状态,既减少轮胎的异常磨损,也能避免传动系统承受额外的扭转内应力。

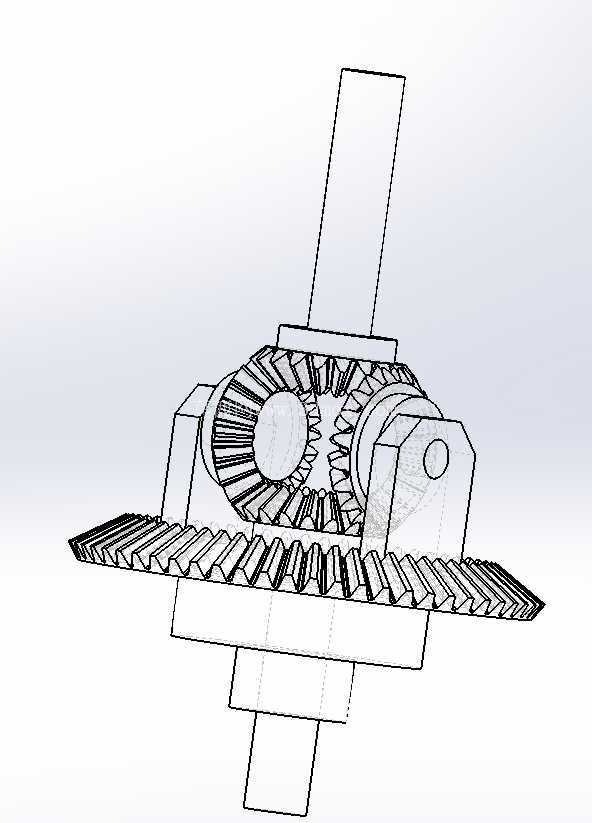

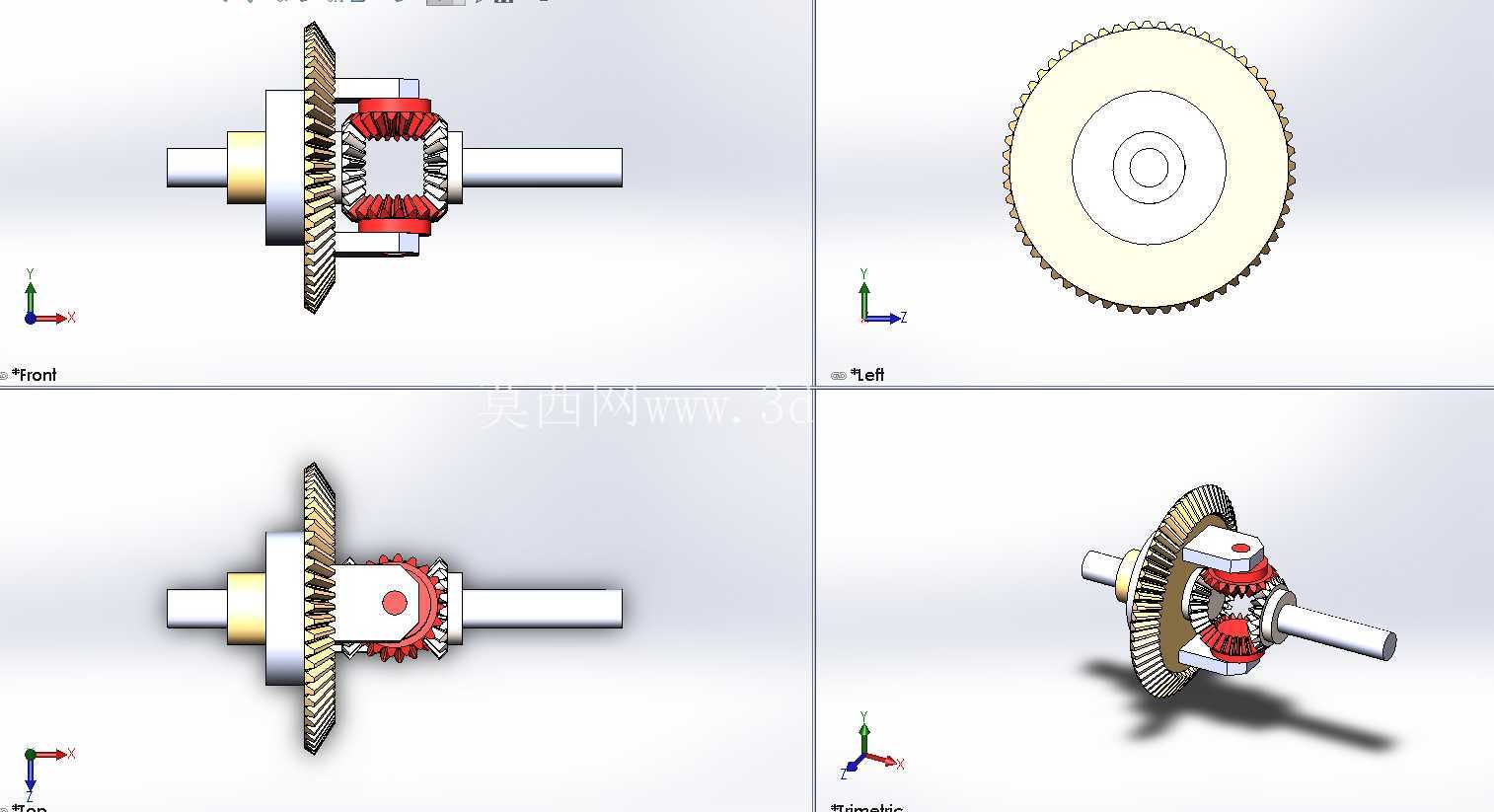

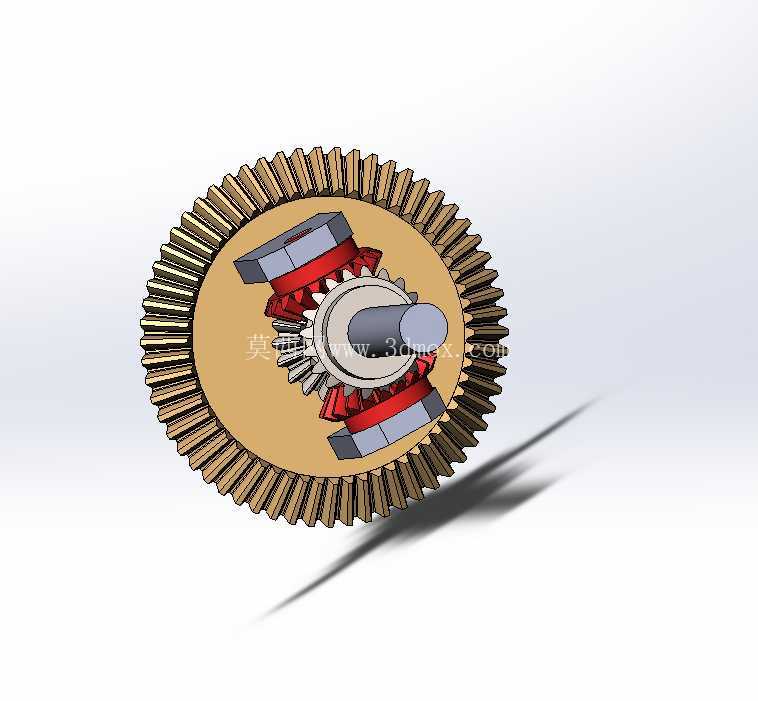

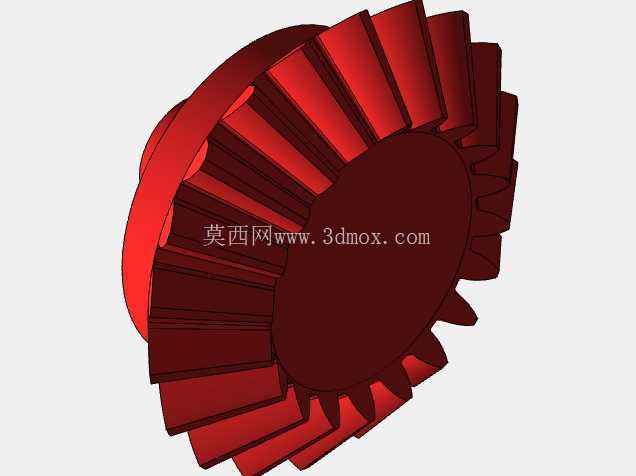

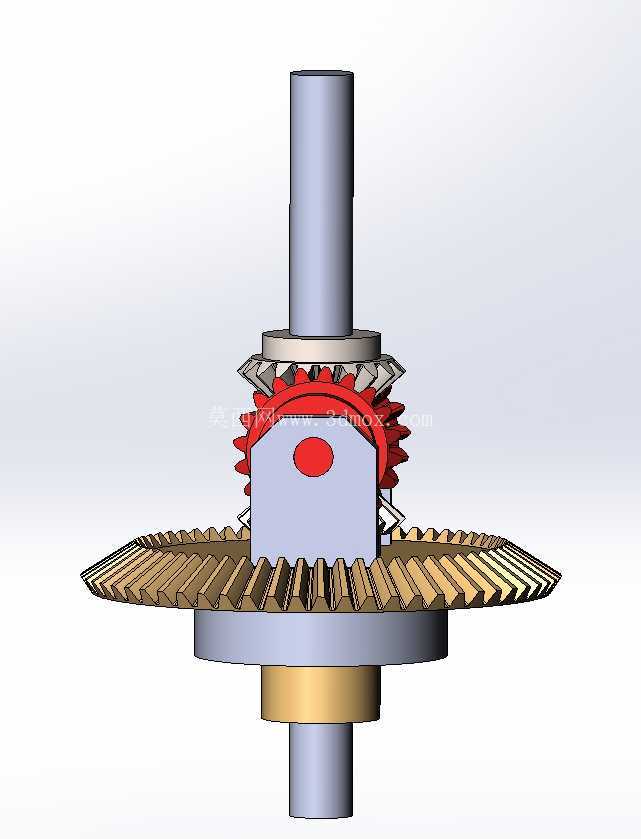

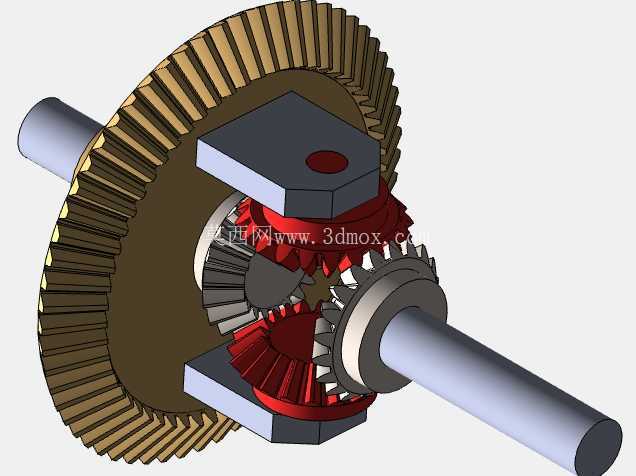

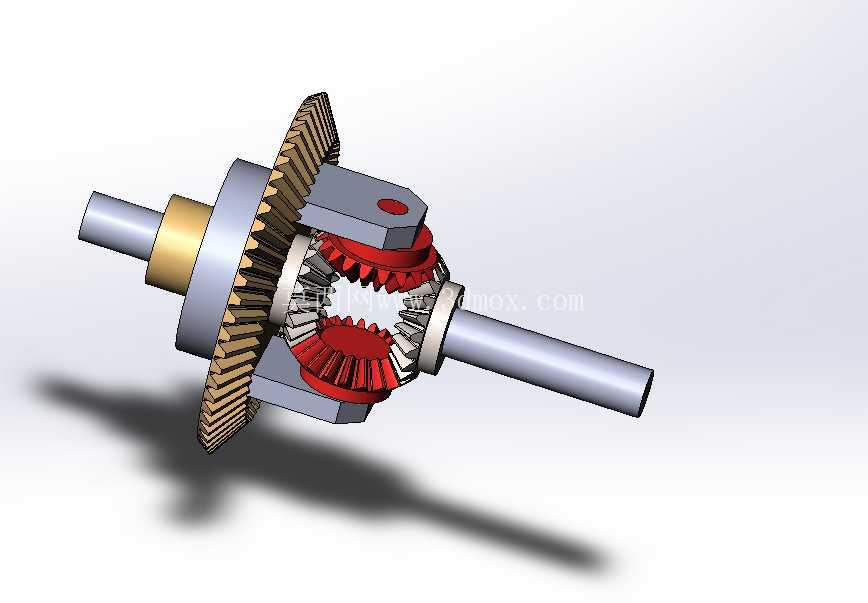

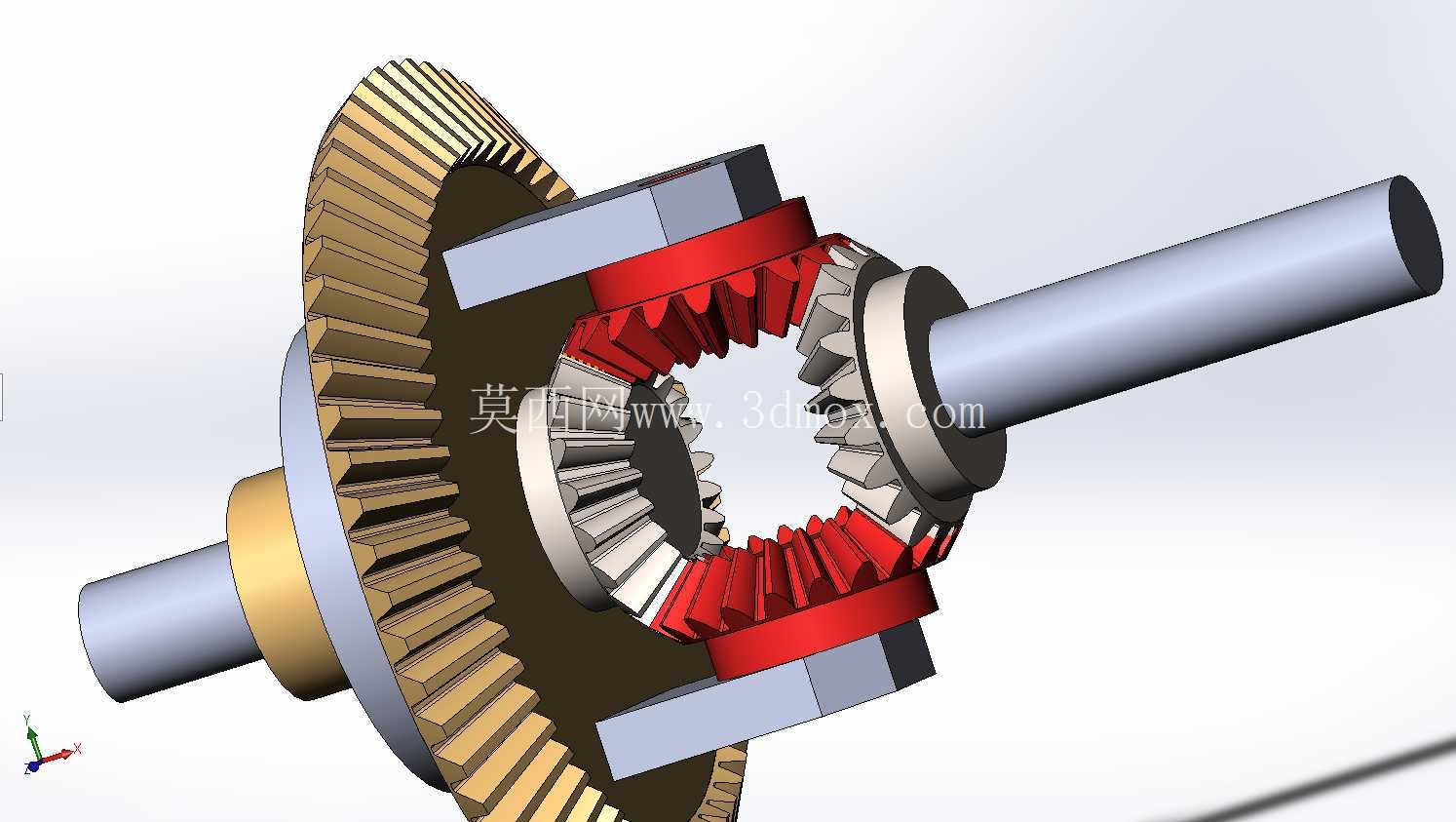

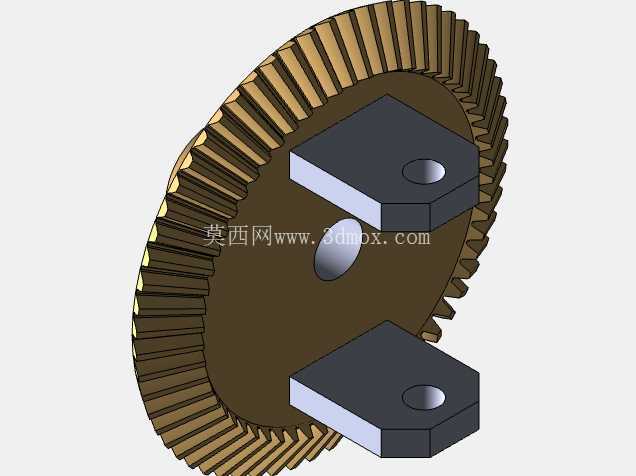

从结构设计思路来看,整套模型采用对称式锥齿轮差速器的成熟结构方案,核心组成包含差速器壳体、四个行星锥齿轮、两个半轴锥齿轮、行星齿轮轴、输出半轴以及连接用的支撑轴承、止推垫片等部件。设计过程中首先确定了主减速从动齿轮的安装基准,将大尺寸盆齿固定在差速器壳体的法兰端,保证动力从主减齿轮输入时,整个差速器组件的受力中心与轴承支撑位重合,减少运转过程中的偏载力矩。行星齿轮的球面背部与差速器壳体内的球面支撑面贴合,保证齿轮啮合过程中能够自动微调对位,避免因加工或装配误差导致的轮齿局部应力集中;行星齿轮与半轴齿轮的啮合间隙控制在合理范围内,同时在齿轮背部加装耐磨止推垫片,既可以调整啮合间隙,也能承受齿轮工作时产生的轴向推力,减少壳体的磨损。

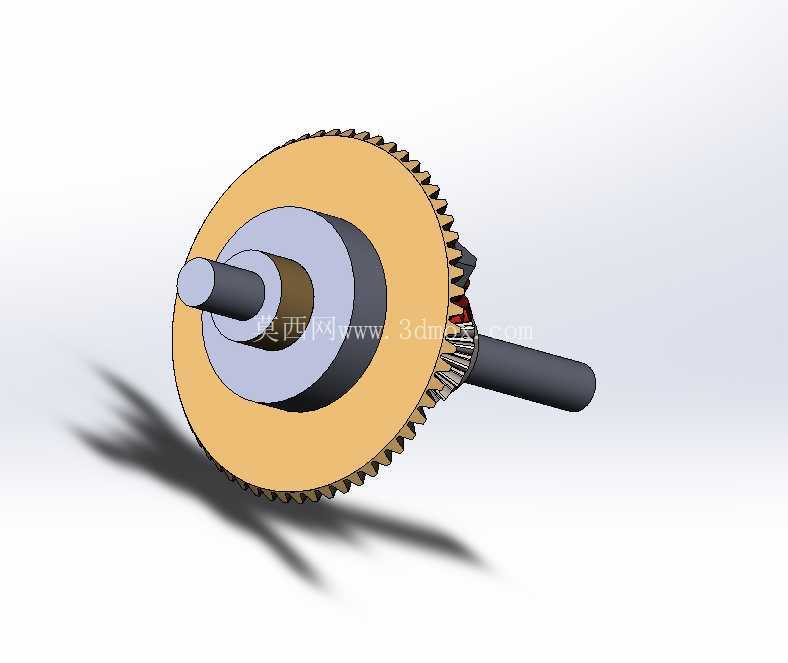

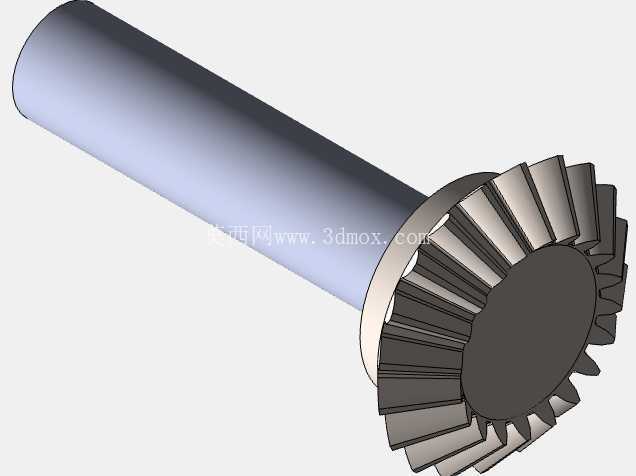

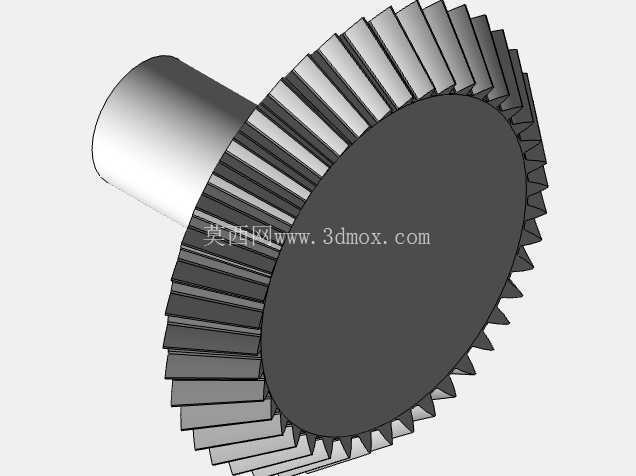

在安装边界与尺寸配合层面,差速器壳体两端的轴颈与驱动桥壳内的圆锥滚子轴承配合,轴颈的尺寸公差按照过渡配合要求设计,保证轴承内圈能够随壳体同步旋转,同时方便装配时的压装操作;两侧输出半轴采用花键与半轴齿轮连接,花键参数选用标准渐开线花键,保证扭矩传递过程中受力均匀,不会出现应力集中断齿的问题。主减盆齿的分度圆直径根据整车传动比要求确定,齿圈的安装端面与差速器壳体法兰的端面跳动量控制在严格的公差范围内,避免主减齿轮啮合时出现冲击、异响。整个差速器组件的轴向尺寸需要匹配驱动桥壳的内部安装空间,两端轴承的安装跨距经过受力校核,保证在最大输出扭矩工况下,壳体的弯曲变形量在允许范围内,不会导致轮齿啮合错位。
设计过程中对每个部件的结构都做了工艺性优化,比如差速器壳体采用铸造成型后加工关键配合面,壳体上开有窗口方便装配内部齿轮组件,同时也能满足齿轮运转时的润滑油流通需求,保证啮合部位能够得到充分润滑,带走运转产生的热量与磨屑。行星齿轮轴与差速器壳体的安装孔采用过盈配合配合定位销固定,避免大扭矩工况下行星齿轮轴出现转动窜动;所有齿轮的轮齿参数都经过接触强度与弯曲强度校核,齿面采用硬化处理来提升耐磨性能,应对长期交变载荷下的疲劳磨损问题。整套结构没有冗余的设计部件,每个零件都承担明确的功能,装配逻辑符合实际生产中的装配工艺顺序,从差速器壳体内部依次装入行星齿轮轴、行星齿轮、半轴齿轮、止推垫片,再合装壳体法兰固定主减齿轮,最后压装两端支撑轴承即可完成组件装配,不需要特殊的专用工装,适配常规的驱动桥装配生产线流程。
