高水头水电站用佩尔顿冲击式水轮机转轮结构

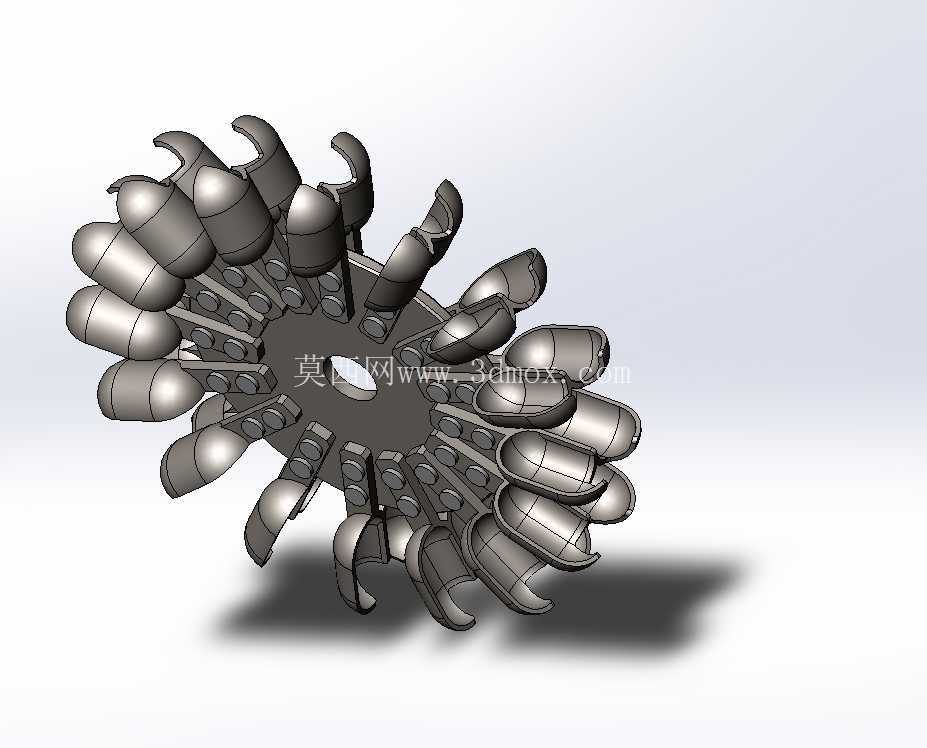

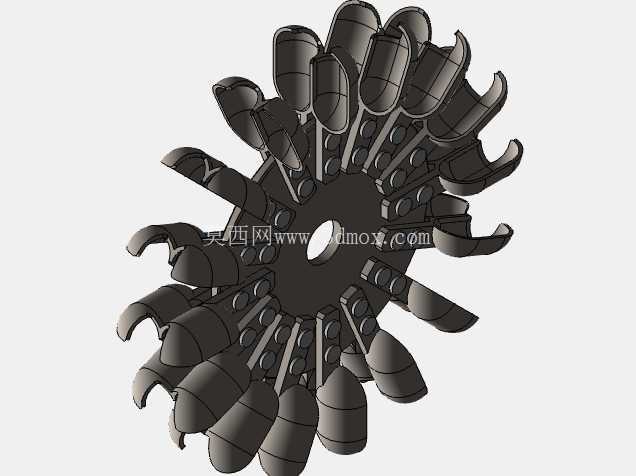

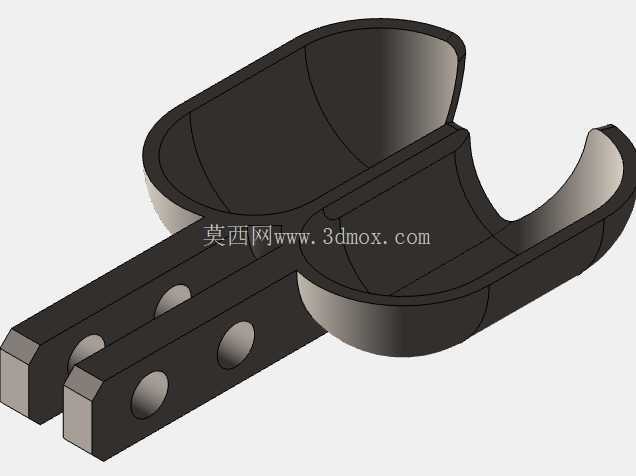

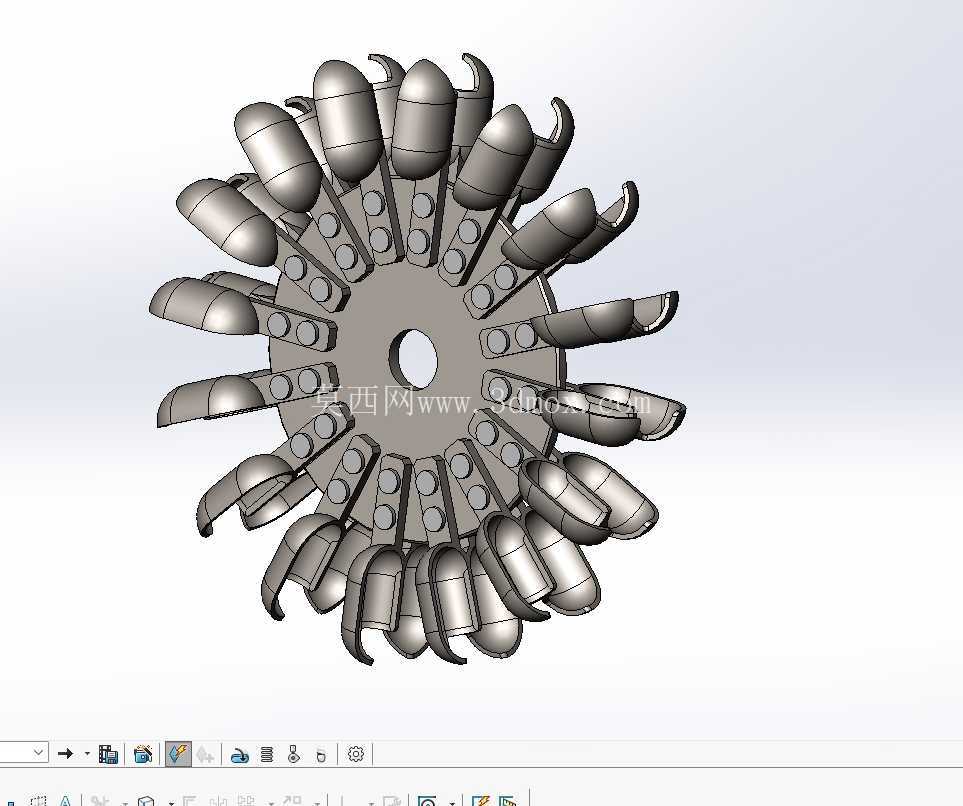

　　在高水头小流量的水力发电场景中，冲击式水轮机是核心能量转换部件，其中佩尔顿型转轮的设计直接决定了整个机组的水能利用效率。本次呈现的转轮结构，完全围绕高速水射流的能量捕获逻辑展开设计，核心的水斗采用对称式勺型曲面构型，每个水斗的分水刃都经过曲面曲率优化，能够将正面冲击的高速射流平滑拆分至两侧斗腔，引导水流沿斗壁完成近180度的转向后顺畅排出，最大限度将水流的动能传递给转轮主轴，避免水流飞溅造成的能量损耗。

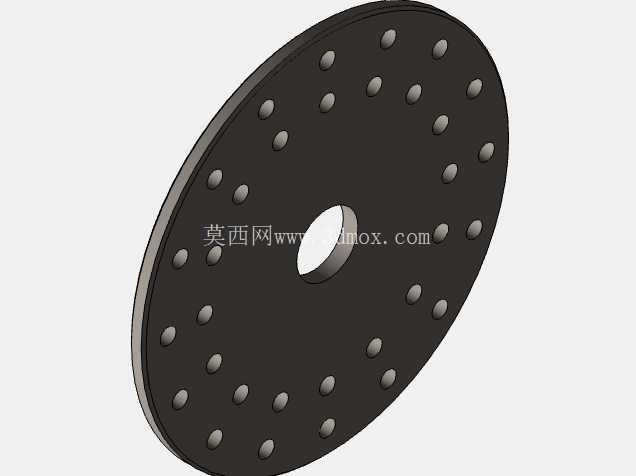

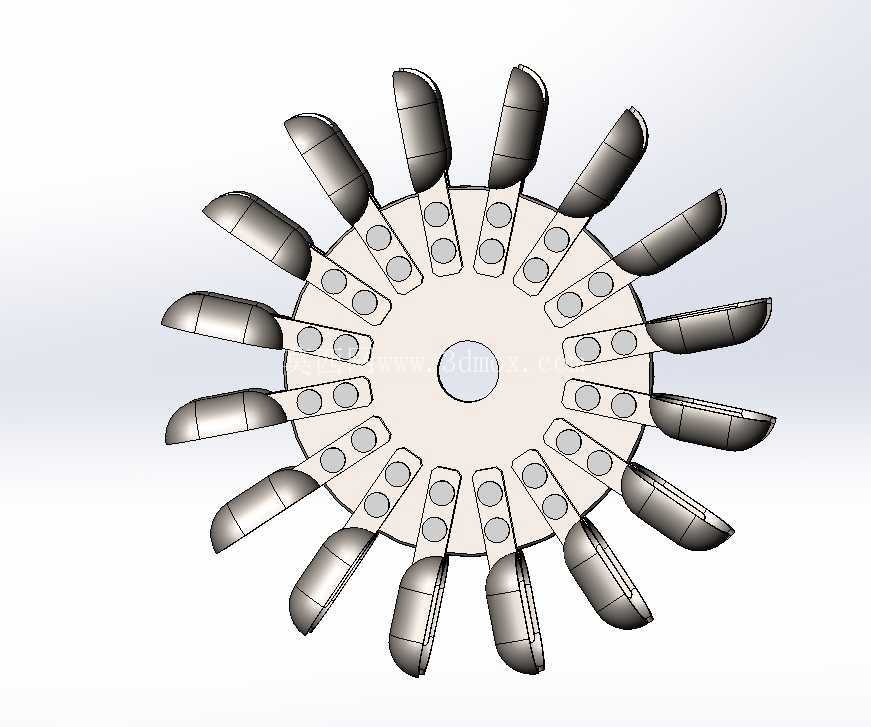

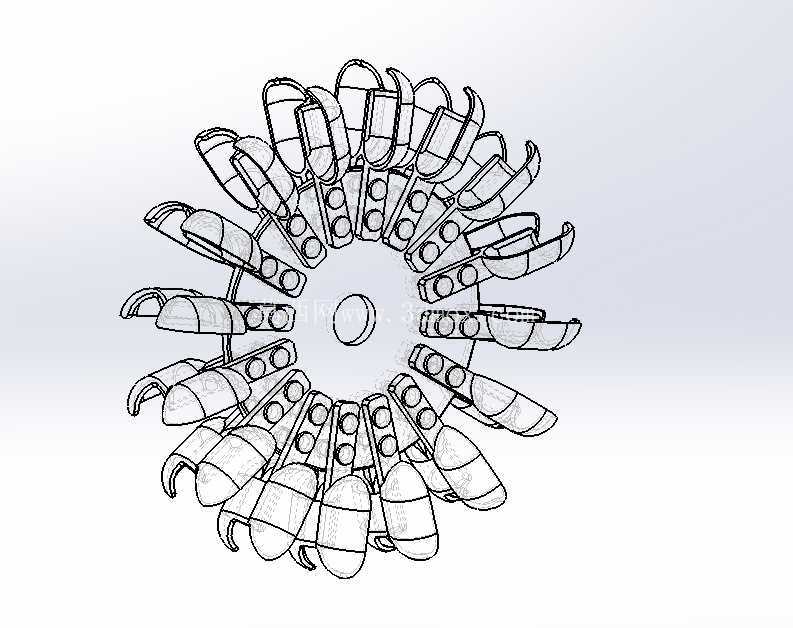

　　从结构布局来看，整个转轮采用轮盘与水斗组合的装配形式，中心设置标准主轴安装孔，孔位周边预留均匀分布的螺栓连接点位，可直接与发电机组的主轴法兰完成对接，安装时需保证水斗分水刃的回转平面与喷嘴射流中心线完全重合，否则会出现射流偏斜、水斗单侧受力不均的问题，长期运行会引发主轴振动、水斗局部气蚀磨损加剧的故障。轮盘上的水斗沿圆周方向等距排布，相邻水斗的间距经过严格核算，既保证前一个水斗离开射流区域时，后一个水斗能及时切入承接射流，避免射流直接打在轮盘空白区域造成能量浪费，又预留了足够的水流排出通道，防止排出的水流干涉后续水斗的正常工作。

　　在实际工程应用中，这类转轮主要适配水头范围在100米至1000米的引水式水电站，相比混流式、轴流式水轮机，冲击式结构在高水头工况下的抗气蚀性能更优，且机组调节响应速度更快，能够快速适配电网负荷的波动需求。设计过程中，每个水斗的曲面都经过流场仿真验证，斗腔的深度、开口角度以及出水边的倒角都经过多轮迭代调整，确保水流在斗内流动时无明显的涡流区，减少局部水力损失；同时水斗根部与轮盘的连接位置做了圆弧过渡强化处理，能够承受高速射流反复冲击带来的交变载荷，避免长期运行出现根部疲劳裂纹。

　　从安装边界来看，转轮的外径尺寸需匹配电站引水管道的喷嘴出口直径，通常水斗的宽度为喷嘴射流直径的3至3.5倍，保证射流能够完全作用在水斗的有效工作区域，不会出现射流溢出斗腔的情况。转轮与机壳内壁之间需要预留足够的安全间隙，既要防止转轮高速旋转时与机壳发生剐蹭，又要避免间隙过大导致机壳内的溅水被重新卷回转轮区域，造成额外的水力阻力。日常运维中，这类转轮的检查重点集中在水斗分水刃的磨损情况、连接螺栓的预紧力以及轮盘的动平衡精度，尤其是在含沙量较高的流域，水斗表面的磨蚀会直接改变曲面曲率，大幅降低能量转换效率，需要根据磨损周期及时进行补焊修复或者更换部件。

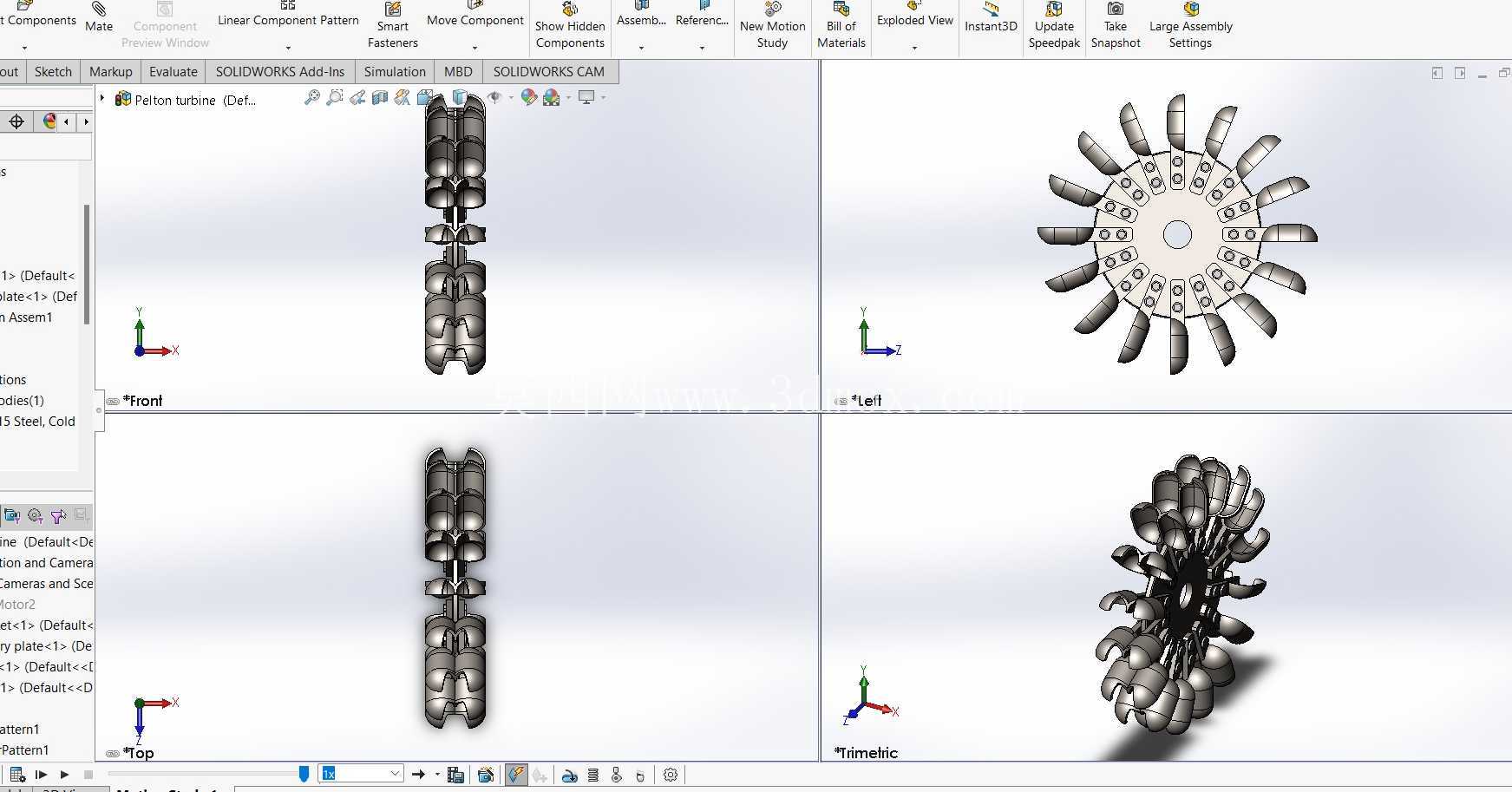

　　整个结构的建模过程严格遵循水力机械设计规范，所有曲面特征都保持G2连续，既保证了后续数控加工时的刀路顺畅，也能精准还原水斗的水力型面，为后续的流场仿真、结构强度校核提供准确的数字模型基础，可直接用于水电专业的教学演示、小型电站的设备选型参考以及相关部件的结构优化设计工作。
