摆线针轮减速传动结构三维设计

项目分类:齿轮 发布时间:2024-11-12 ID:790388
  • 摆线针轮减速传动结构三维设计
  • 摆线针轮减速传动结构三维设计
  • 摆线针轮减速传动结构三维设计
  • 摆线针轮减速传动结构三维设计
  • 摆线针轮减速传动结构三维设计
  • 摆线针轮减速传动结构三维设计
  • 摆线针轮减速传动结构三维设计

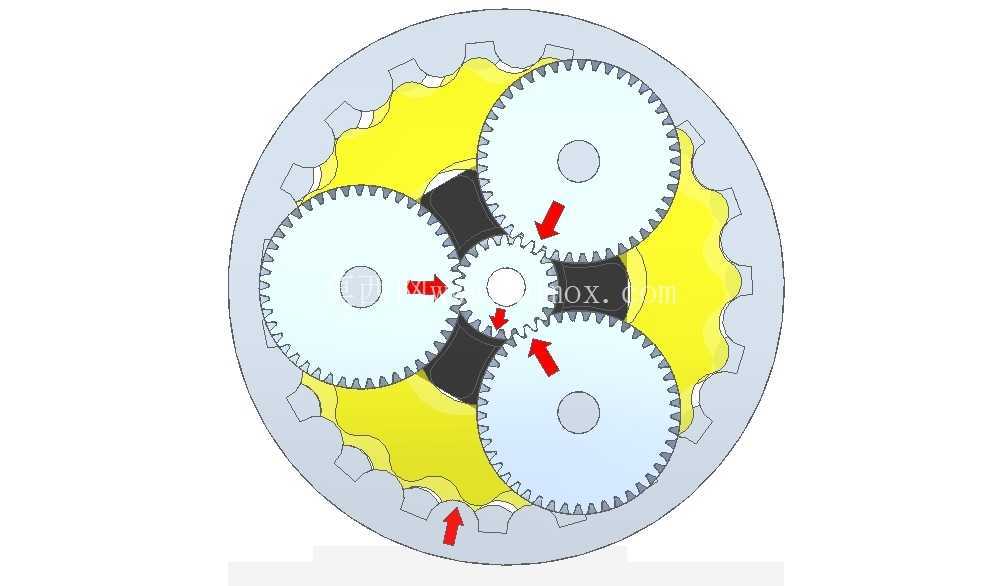

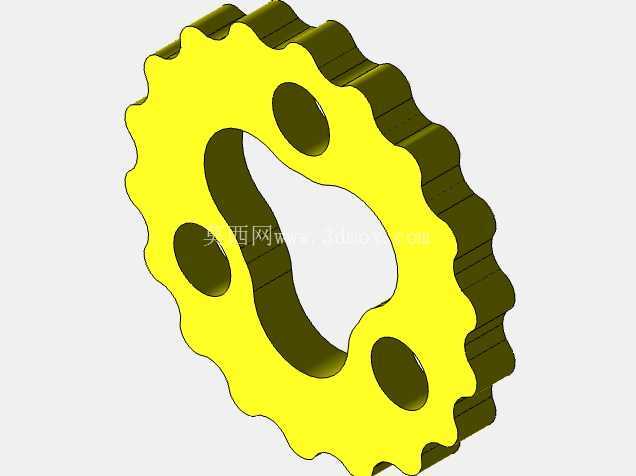

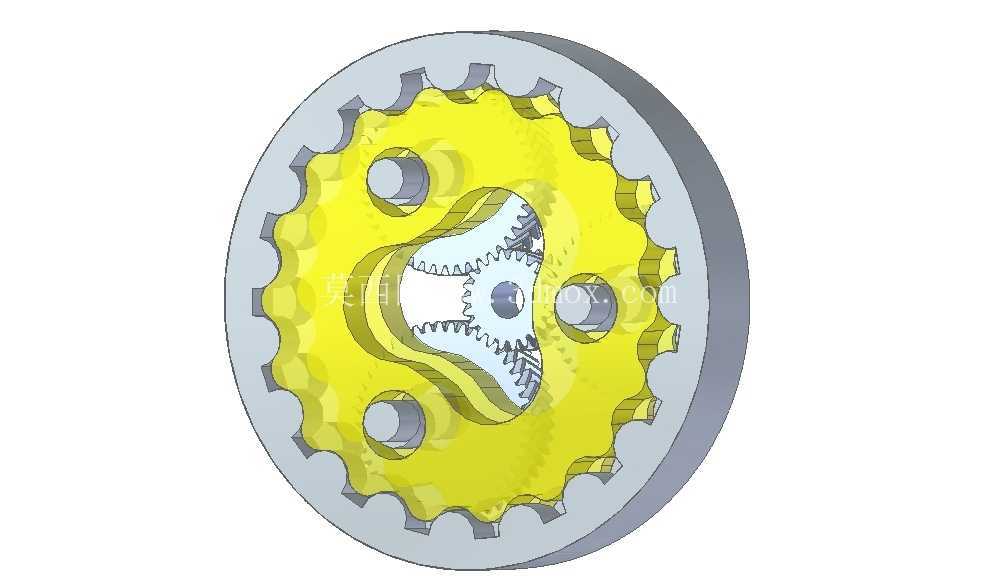

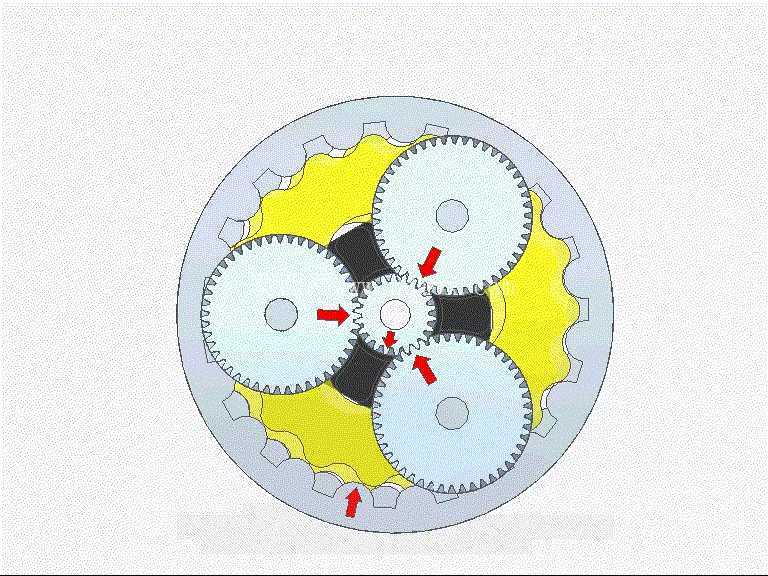

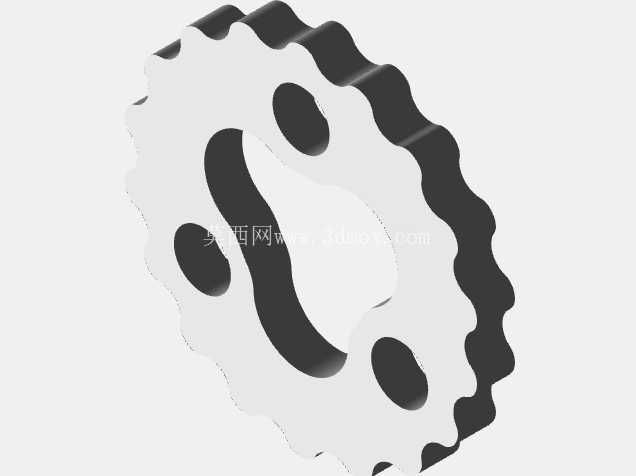

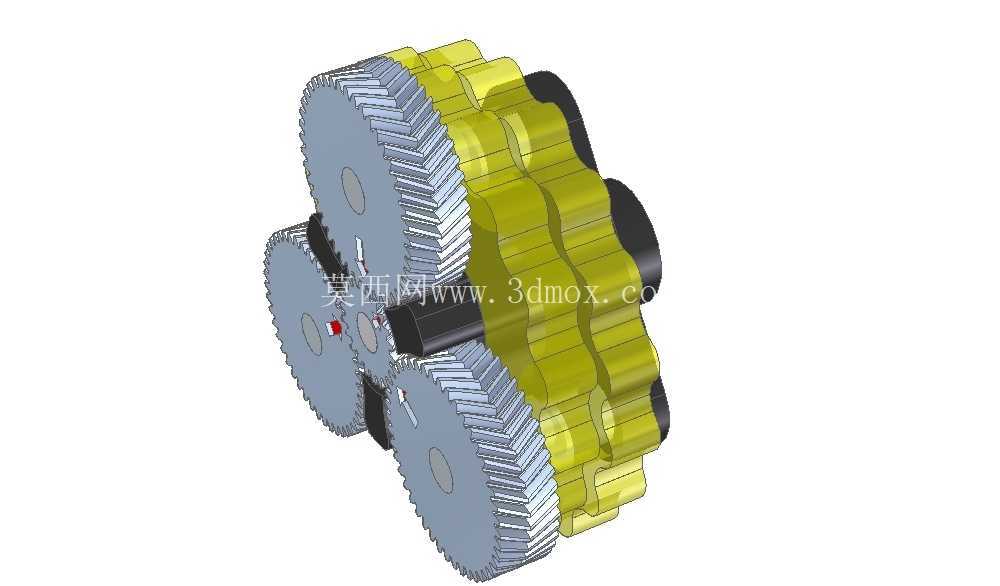

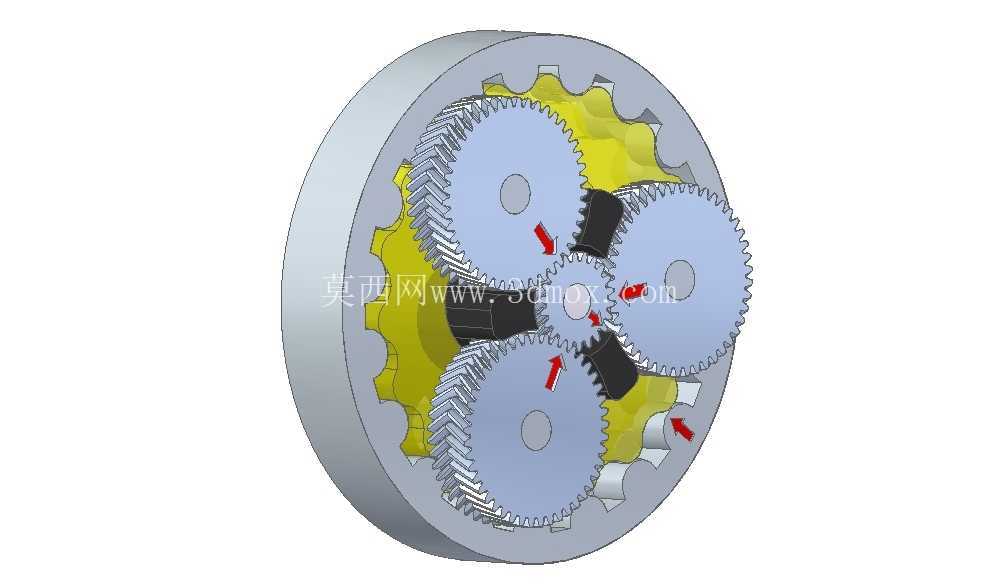

  在工业传动场景里,大减速比紧凑结构的需求一直存在,尤其是交流稳压配套设备、小型伺服传动单元、轻工自动化输送线这类安装空间受限、对传动回差有要求的场合,常规渐开线行星减速结构很难同时兼顾小体积、大减速比、高传动刚度的多重要求,摆线针轮传动结构正是针对这类场景开发的传动方案。这套摆线齿轮传动结构采用双摆线盘曲轴驱动的布局,第一级啮合采用V形齿啮合形式,整体减速比设定为1:39.6,能在极小的安装空间内实现大扭矩低转速的动力输出。从结构设计逻辑来看,摆线盘的齿形轮廓采用摆线等距曲线修形,和针齿壳内壁的圆柱针齿实现多齿同时啮合,相比普通渐开线齿轮单齿或少数齿啮合的状态,啮合重叠系数大幅提升,同等模数下能承受的瞬时冲击载荷更高,传动过程中的回差可以控制在极小范围内,适合对传动定位精度有要求的场合。曲轴作为动力输入的核心部件,采用双偏心段结构,两个偏心段相位差180度,分别驱动两片摆线盘做平面行星运动,输入轴转动时,摆线盘在绕自身轴线自转的同时,会沿着针齿壳的针齿做公转运动,通过输出机构将摆线盘的自转运动传递到输出轴端,实现减速增扭的效果。第一级采用的V形齿结构,相比传统直齿啮合,齿面接触线更长,啮合过程中的滑动率更低,能有效降低齿面磨损,提升长期运行的稳定性,同时V形齿的对中特性更好,装配时能自动补偿少量的同轴度误差,降低装配精度要求。从安装边界来看,整个传动结构的外壳采用圆形针齿壳设计,径向尺寸紧凑,轴向长度根据双摆线盘的布局控制在合理范围内,输入端和输出端采用同轴布局,能直接和驱动电机、负载端对接,不需要额外加装传动转接件,适配现有标准电机的安装法兰尺寸,替换原有减速结构时不需要改动设备的整体安装框架。在实际应用中,这类摆线减速结构常被用在交流稳压设备的调压驱动单元、自动化生产线的小型输送辊驱动、包装机械的送料机构、食品机械的传动工位,这类场景普遍要求传动结构体积小、输出扭矩大、运行噪音低、长期运行免维护,摆线结构多齿啮合的特性刚好匹配这些需求,运行过程中振动小,噪音比同功率的蜗轮蜗杆结构低10分贝以上,传动效率能达到90%以上,远高于普通蜗轮蜗杆减速结构的传动效率。设计过程中需要重点关注摆线盘齿形的修形量,修形量过大会导致传动回差增大,定位精度下降,修形量过小则会导致装配困难,运行过程中出现卡滞、齿面磨损加剧的问题,针齿和针齿壳的配合间隙也需要严格控制,间隙过大会导致传动过程中产生冲击,缩短使用寿命,间隙过小则会增大转动阻力,降低传动效率。曲轴的偏心距尺寸直接决定了摆线盘的公转半径,是影响减速比和齿面啮合状态的核心参数,设计时需要结合齿形参数反复校核啮合轨迹,确保所有齿面都能平稳啮合,没有干涉或啮合脱开的情况。输出端的传动销和摆线盘上的销孔配合需要采用间隙配合,同时保证足够的接触面积,避免传动销承受过大的接触应力导致变形或断裂。整个结构的润滑采用脂润滑方式,装配时在针齿啮合部位、曲轴轴承部位填充足够的润滑脂,就能实现长期免维护运行,不需要额外加装润滑油路,进一步简化了结构,降低了维护成本。相比谐波减速结构,摆线针轮结构的刚性更好,能承受更大的瞬时过载,适合有冲击载荷的传动场合,相比普通行星齿轮减速结构,同减速比下体积能缩小30%以上,重量更轻,适合对安装重量有要求的移动设备或小型工位。在三维建模过程中,需要严格按照摆线齿形的生成方程绘制齿廓曲线,确保齿形的准确性,装配时需要验证曲轴转动过程中摆线盘的运动轨迹,检查是否存在齿面干涉、传动销和销孔卡滞的问题,对关键配合部位的尺寸公差进行合理标注,确保加工装配后的实际运行状态和设计预期一致。
